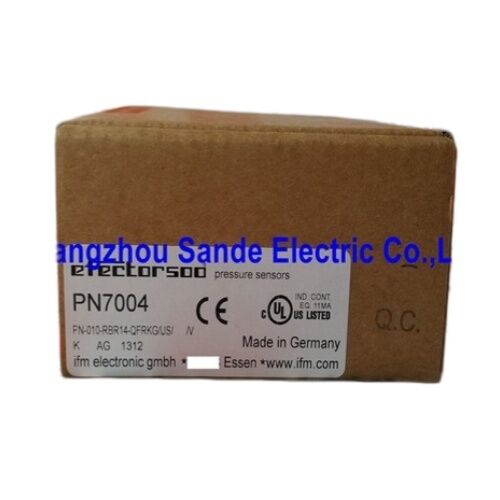

ifm প্রেসার সেন্সর PN7004 PN7004

আইএফএম পিএন৭০০৪∙ ইলেকট্রনিক চাপ সেন্সর ০১০ বার, ১৮৩৬ ভিডিসি, ২× পিএনপি/এনপিএন আউটপুট, জি১/৪ অভ্যন্তরীণ, এম১২, আইপি৬৫, ৪ ডিজিটের ডিসপ্লে

সংক্ষিপ্ত বিবরণ

দ্যআইএফএম PN7004একটি ইলেকট্রনিক চাপ সেন্সর যা -1 থেকে 10 বার পর্যন্ত, দুটি স্বাধীনভাবে প্রোগ্রামযোগ্য সুইচিং আউটপুট, একটি ইন্টিগ্রেটেড 4-অঙ্কের আলফানিউমারিক ডিসপ্লে সহ,এবং একটি G1⁄4" মহিলা (অভ্যন্তরীণ) থ্রেড প্রসেস সংযোগআইএফএমের পিএন৭০০০ সিরিজের মধ্যে, the PN7004 occupies the low-pressure end alongside the PN7000's 400 bar capability — these two sensors serve entirely different application spaces despite sharing the same housing platform and programming interface.

-1 থেকে 10 বার ব্যাপ্তি বায়ুসংক্রান্ত সিস্টেম এবং নিম্ন চাপ প্রক্রিয়ার ডোমেন।

শিল্প যন্ত্রপাতিগুলির জন্য সংকুচিত বায়ু সরবরাহ সাধারণত 6 ¢ 8 বার এ কাজ করে; শোষণ গ্রিপারের জন্য ভ্যাকুয়াম ইজেক্টরগুলি 0 থেকে -1 বারের মধ্যে কাজ করে;সিস্টেমের উচ্চতা এবং পাম্পের চাপের উপর নির্ভর করে শীতল জল সার্কিটগুলি 3 ′′ 8 বার চালিত হয়.

PN7004 একটি একক পরিমাপ পরিসীমা দিয়ে এই সমস্ত পরিচালনা করে, এবং ইন্টিগ্রেটেড ডিসপ্লে অতিরিক্ত যন্ত্রপাতি ছাড়াই সেন্সিং পয়েন্টে সরাসরি চাপ রিডিং সরবরাহ করে।

দুটি প্রোগ্রামযোগ্য সুইচিং আউটপুটগুলি সহজ একক-আউটপুট চাপ সুইচগুলির তুলনায় PN7004 এর সবচেয়ে কার্যকর মূল্যবান বৈশিষ্ট্য।

যে কোন সিস্টেমে, যেখানে একটি নিয়ন্ত্রণ সেটপয়েন্ট এবং একটি অ্যালার্ম সেটপয়েন্ট উভয়ই প্রয়োজন ✓ একটি কম্প্রেসার যা 5 বার লোড করে এবং 3 বারের নিচে অ্যালার্ম দেয়,একটি হাইড্রোলিক সার্কিট যা 60 বার এবং 80 বারের উপরে অ্যালার্মগুলির একটি চক্রকে সক্ষম করে PN7004 দুটি পৃথক সেন্সরকে একের সাথে প্রতিস্থাপন করে.

উভয় সেটপয়েন্ট একই চাপ সংযোগ নিরীক্ষণ; উভয় পিএলসি স্বাধীনভাবে সংযোগ; উভয় তাদের স্বতন্ত্রভাবে প্রোগ্রাম প্রান্তিক মাত্রা সুইচ।

মূল বৈশিষ্ট্যাবলী

-১ থেকে ১০ বার ভ্যাকুয়াম থ্রু নিউম্যাটিক

-১ বার থেকে শুরু হওয়া পরিমাপ পরিসীমা PN7004 কে একটি পৃথক সেন্সরের প্রয়োজন ছাড়াই ভ্যাকুয়াম অ্যাপ্লিকেশনগুলিতে সরাসরি প্রযোজ্য করে তোলে।ভ্যাকুয়াম গঠন, এবং ডিগ্যাসিং অ্যাপ্লিকেশনগুলি 0 থেকে -0.95 বারের মধ্যে কাজ করে (পুরো ভ্যাকুয়ামের কাছাকাছি) ।

The PN7004 covers this range at the lower boundary and the compressed air supply at the upper — a single sensor per pressure monitoring point for systems that use both vacuum and positive pressure at different points in their cycle.

10 বার উপরের পরিসীমাটি বায়ুসংক্রান্ত মেশিনের চাপের পুরো বর্ণালী জুড়ে। বায়ুসংক্রান্ত বিতরণে স্ট্যান্ডার্ড শিল্প সংকোচকারী সরবরাহ সাধারণত 6 ¢ 8 বার;চাপ নিয়ন্ত্রক এবং ক্ষতির পরে, ব্যবহারের সময় চাপ 4 ¢ 6 বার; উচ্চ চাপের বায়ুসংক্রান্ত অ্যাপ্লিকেশন (কিছু ক্ল্যাম্পিং সিলিন্ডার, বায়ুসংক্রান্ত প্রেস) 8 ¢ 10 বার পৌঁছায়।

PN7004 তার পরিমাপ পরিসীমা অতিক্রম না করেই এই সবগুলি পরিচালনা করে।

ওভারলোড সুরক্ষাঃ 75 বার প্রুফ, 150 বার ফাটল

৭৫ বার প্রুফ চাপ ১০ বার পরিমাপ পরিসরের তুলনায় ৭।5ঃ১ ওভারলোড ফ্যাক্টর।

আইএফএম এর স্বীকৃতি যে এমনকি নিম্ন চাপের বায়ুসংক্রান্ত এবং জলবাহী সিস্টেমগুলি তাদের স্বাভাবিক অপারেটিং পরিসরের তুলনায় উল্লেখযোগ্যভাবে বেশি চাপের ঘটনাগুলি অনুভব করেঅ্যাক্সিলেটর স্রাব, এবং হাইড্রোলিক সিলিন্ডারের শেষ-স্টপ প্রভাবগুলি সমস্ত ট্রানজিয়েন্ট তৈরি করে যা সেটপয়েন্টকে একাধিকবার অতিক্রম করতে পারে।

৭৫ বার প্রুফ চাপ নিশ্চিত করে যে PN7004 এর সিরামিক পরিমাপ সেল শূন্য স্থানান্তর বা স্থায়ী ক্ষতি ছাড়াই এই ঘটনাগুলি থেকে বেঁচে থাকে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: PN7004 এবং PN7000 এর মধ্যে পার্থক্য কী এবং আমি কীভাবে বেছে নেব?

PN7004 আইপি 65 এবং G1⁄4 "অভ্যন্তরীণ (মহিলা) থ্রেড সহ -1 থেকে 10 বার পরিমাপ করে, বায়ুসংক্রান্ত সিস্টেম, নিম্ন চাপ হাইড্রোলিকস এবং যন্ত্রের বায়ু জন্য ডিজাইন করা হয়েছে।PN7000 আইপি 67 এবং G1⁄4 "বাহ্যিক (পুরুষ) থ্রেড সহ 0 ¢ 400 বার পরিমাপ করে, উচ্চ চাপের যন্ত্রপাতিগুলির প্রধান জলবাহী সার্কিটগুলির জন্য।

উভয় একই 18 ¢ 36V ডিসি সরবরাহ, PNP / NPN আউটপুট, M12 সংযোগকারী, এবং ইন্টিগ্রেটেড প্রদর্শন আছে। পরিমাপ পরিসীমা উপর ভিত্তি করে নির্বাচন করুনঃ যদি আপনার সিস্টেম 10 বার নীচে কাজ করে, PN7004; 10 বার উপরে,PN7000 বা একটি মাঝারি পরিসীমা PN সিরিজ বৈকল্পিক বিবেচনা করুন.

প্রশ্ন 2: PN7004 এর OUT2 কি দ্বিতীয় স্বাধীন চাপ সুইচ হিসাবে কাজ করতে পারে?

হ্যাঁ, OUT2 হয় OUT1 থেকে আলাদা সেটপয়েন্টে দ্বিতীয় স্বাধীন সুইচিং আউটপুট হিসাবে প্রোগ্রামযোগ্য, অথবা একটি ডায়াগনস্টিক আউটপুট হিসাবে যা সেন্সরের অভ্যন্তরীণ অবস্থাকে সংকেত দেয়।যখন দ্বিতীয় সুইচিং আউটপুট হিসাবে কনফিগার করা হয়, উভয় আউটপুট তাদের নিজ নিজ প্রোগ্রাম করা সেটপয়েন্টে স্বাধীনভাবে স্যুইচ করে, প্রত্যেকটির নিজস্ব হিস্টেরেসিস সেটিং রয়েছে।

এটি PN7004 কে দুটি স্বাধীন একক-আউটপুট চাপ সুইচগুলির সমতুল্য করে তোলে যা একটি পরিমাপ পয়েন্ট ভাগ করে নেয়।

প্রশ্ন 3: G1⁄4 "সংযোগ অভ্যন্তরীণ থ্রেড হিসাবে তালিকাভুক্ত করা হয় ¢ কোন হার্ডওয়্যারে সেন্সর সংযুক্ত করা হয়?

G1⁄4" অভ্যন্তরীণ (নারী) থ্রেড মানে সেন্সর শরীরের একটি মহিলা সকেট রয়েছে যা একটি পুরুষ G1⁄4" BSP ফিটিং screwed হয়। PN7004 ইনস্টল করার জন্য, একটি পুরুষ G1⁄4" BSP স্তনবৃন্ত, অ্যাডাপ্টার,বা মেশিনের চাপ লাইন থেকে সরাসরি ফিটিং সেন্সর এর সকেট সঙ্গে জোড়া আবশ্যক.

অনেক হাইড্রোলিক এবং বায়ুসংক্রান্ত ম্যানিফোল্ড মহিলা জি1⁄4 "পোর্ট সরবরাহ করে ¢ পিএন 7000 (পুরুষ থ্রেড) এগুলি সরাসরি সংযুক্ত করবে, তবে পিএন 7004 (মহিলা থ্রেড) এর জন্য একটি পুরুষ থ্রেড ফিটিং বা অ্যাডাপ্টারের প্রয়োজন।অর্ডার করার আগে মেশিনের চাপ ট্যাপ সংযোগ বিন্যাস যাচাই.

প্রশ্ন ৪ঃ PN7004 PB7024 এবং PN7024 এর পরিবর্তে আসে। এটি কি সরাসরি ড্রপ-ইন প্রতিস্থাপন?

আইএফএম পিএন 7004 কে এই পূর্ববর্তী মডেলগুলির প্রতিস্থাপন হিসাবে তালিকাভুক্ত করেছে, সামঞ্জস্যপূর্ণ পরিমাপ পরিসীমা, আউটপুট প্রকার এবং প্রক্রিয়া সংযোগ সহ।প্রোগ্রামিং ইন্টারফেস এবং প্রদর্শন পুরোনো মডেল থেকে ভিন্ন.

বৈদ্যুতিক এবং যান্ত্রিক ইনস্টলেশন বেশিরভাগ ক্ষেত্রে সামঞ্জস্যপূর্ণ হওয়া উচিত। তারের আগে PN7004 এর সংযোগকারী নিয়োগের সাথে মূল ইনস্টলেশনের M12 সংযোগকারী পিন-আউট পরীক্ষা করুন।

প্রশ্ন 5: হাইড্রোলিক মেশিনের পরিবেশের জন্য কি আইপি 65 পর্যাপ্ত, নাকি আইপি 67 প্রয়োজন?

আইপি 65 সম্পূর্ণ ধূলিকণার বহির্ভূত এবং যে কোনও দিক থেকে জল জেটগুলির বিরুদ্ধে সুরক্ষা covers তেল কুয়াশা, শীতল তরল স্প্ল্যাশের জন্য পর্যাপ্ত,এবং হাইড্রোলিক মেশিনের পরিবেশের জন্য সাধারণ তরল এক্সপোজার.

IP67 (সাময়িক নিমজ্জন) প্রয়োজন যখন সেন্সর নিমজ্জিত বা উচ্চ চাপ তরল বন্যার শিকার হতে পারে।

বেশিরভাগ বায়ুসংক্রান্ত এবং হাইড্রোলিক প্যানেল ইনস্টলেশনের জন্য যেখানে সেন্সরটি মেশিন ক্যাবিনেটের ভিতরে বা অ্যাক্সেসযোগ্য ম্যানিফোডের উপর থাকে, IP65 যথেষ্ট।

স্যাম্প, ট্রেঞ্চ বা যেখানে তরল জমা হতে পারে সেখানে ইনস্টল করা সেন্সরগুলির জন্য, আইপি 67 অতিরিক্ত সুরক্ষা প্রদান করে।
