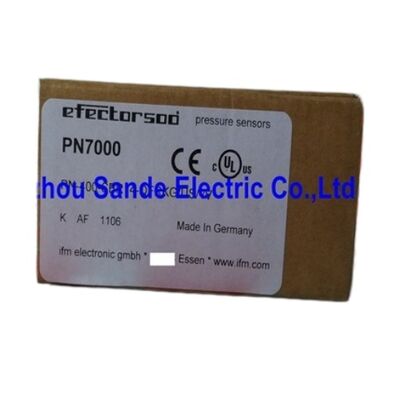

ifm PN7000 চাপ সেন্সর G1/4 PN7000 PN7000

৩৬VDC, PNP/NPN, G1/4 এক্সটার্নাল, M12, IP67, ±০.২৫% নির্ভুলতা

সংক্ষিপ্ত বিবরণ

প্রশ্ন ১: PN7000 এর কি একটি অ্যানালগ আউটপুট আছে, নাকি শুধুমাত্র সুইচিং আউটপুট আছে? হল IFM এর PN7000 সিরিজের একটি ০-৪০০ বার ইলেকট্রনিক প্রেসার সেন্সর — এটি একটি পরিবারের উচ্চ-চাপ সদস্য যা ভ্যাকুয়াম/লো নিউম্যাটিক (PN7004 এর -১ থেকে ১০ বার) থেকে শুরু করে প্রেস, ইনজেকশন মোল্ডিং মেশিন, ডাই কাস্টিং সরঞ্জাম এবং উচ্চ-চাপ হাইড্রোলিক পাওয়ার ইউনিটগুলির জন্য প্রয়োজনীয় চাহিদাযুক্ত হাইড্রোলিক চাপ পর্যন্ত বিস্তৃত। একটি ইন্টিগ্রেটেড ডিসপ্লে, PNP/NPN কনফিগারেবল আউটপুট এবং একটি কম্প্যাক্ট বডিতে G¼" এক্সটার্নাল থ্রেড সহ, PN7000 অ্যাডাপ্টার ছাড়াই সরাসরি স্ট্যান্ডার্ড হাইড্রোলিক প্রেসার পোর্টে ইনস্টল করা যায়।চারশো বার (৫,৮০০ psi) প্রায় সমস্ত শিল্প হাইড্রোলিক সিস্টেমের জন্য যথেষ্টর বেশি। ইনজেকশন মোল্ডিংয়ে স্ট্যান্ডার্ড হাই-প্রেসার হাইড্রোলিকস সাধারণত ইনজেকশন স্ট্রোকের সময় ২০০-৩৫০ বার পর্যন্ত পৌঁছায়; মেটাল স্ট্যাম্পিং প্রেসগুলি প্রায়শই একই স্তরে কাজ করে; কোল্ড আইসোস্ট্যাটিক প্রেসিং আরও বেশি চাপ তৈরি করে, তবে PN7000 এর ৪০০ বার রেঞ্জ বেশিরভাগ প্রোডাকশন মেশিন হাইড্রোলিক সার্কিটকে কভার করে।

এই সেন্সরটি একটি প্রিসিশন প্রসেস ট্রান্সমিটার নয় যার অ্যানালগ ফিডব্যাকের জন্য ৪-২০mA আউটপুট রয়েছে — এটি একটি কন্ডিশন মনিটরিং এবং সুইচিং ডিভাইস, যা প্রেসার হাই/লো অ্যালার্ম, মেশিন ইন্টারলক এবং প্রসেস কনফার্মেশনের জন্য সুইচিং আউটপুট সরবরাহ করে।

৬০০ বার নমিনাল প্রেসার রেটিং এবং ১,০০০ বার মিনিমাম বার্স্ট প্রেসার হাইড্রোলিক ডিউটির জন্য উপযুক্ত মেকানিক্যাল সেফটি মার্জিন সরবরাহ করে।

হাইড্রোলিক সিস্টেমগুলি প্রেসার ট্রানজিয়েন্ট তৈরি করে — দ্রুত ভালভ বন্ধের কারণে ওয়াটার-হ্যামার-সমতুল্য স্পাইক তৈরি হয়, অ্যাকুমুলেটর চার্জিং প্রেসার পিক তৈরি করে এবং প্রেসার রিলিফ ভালভ প্রতিক্রিয়া তাৎক্ষণিক নয়। PN7000 এর হাউজিং এই ট্রানজিয়েন্টগুলি স্বাভাবিক অপারেটিং রেঞ্জের অনেক উপরে সহ্য করতে পারে ডায়াফ্রাম ক্ষতি বা জিরো শিফট ছাড়াই।

মূল স্পেসিফিকেশন

প্যারামিটার

পরিমাপের পরিসীমা, নমিনাল প্রেসার এবং বার্স্ট প্রেসারের মধ্যে সম্পর্ক সেন্সরের সেফটি আর্কিটেকচার নির্ধারণ করে। পরিমাপের পরিসীমা (০-৪০০ বার) হল যেখানে সেন্সরের আউটপুট নির্ভুল এবং ক্যালিব্রেটেড।

নমিনাল প্রেসার (৬০০ বার) হল সর্বোচ্চ স্ট্যাটিক প্রেসার যা সেন্সর ক্ষতি বা জিরো অফসেট শিফট ছাড়াই সহ্য করতে পারে — এটি প্রুফ প্রেসার, অপারেটিং সীমা নয়। বার্স্ট প্রেসার (১,০০০ বার) হল ক্যাটাস্ট্রফিক ফেইলিওর থ্রেশহোল্ড — যে প্রেসারে সেন্সর হাউজিং মেকানিক্যালি ফেইল করে।

১,০০০ বার বার্স্ট প্রেসার হল নমিনাল প্রেসারের ২.৫ গুণ এবং পরিমাপের পরিসীমার ২.৫ গুণ — একটি হাইড্রোলিক অ্যাপ্লিকেশনের জন্য উল্লেখযোগ্য সেফটি মার্জিন। উচ্চ-চাপ হাইড্রোলিক সিস্টেমে লোড রিজেকশন ইভেন্ট এবং ভালভ স্ল্যাম ক্লোজারের সময় তাদের স্থির অপারেটিং প্রেসারের চেয়ে উল্লেখযোগ্যভাবে বেশি তাৎক্ষণিক প্রেসার স্পাইক দেখা দিতে পারে।

PN7000 এর বার্স্ট প্রেসার নিশ্চিত করে যে সেন্সর এই ইভেন্টগুলির সময় বিস্ফোরণ বা ফ্লুইড ইনজেকশনের ঝুঁকি ছাড়াই মেকানিক্যালি অক্ষত থাকে।

নির্ভুলতা স্পেসিফিকেশন — BFSL বনাম LS

<±০.২৫% BFSL (বেস্ট ফিট স্ট্রেট লাইন) স্পেসিফিকেশন মানে হল যে কোনও পরিমাপ করা মান সেন্সরের ক্যালিব্রেশন কার্ভের মাধ্যমে সেরা-ফিট স্ট্রেট লাইন থেকে ফুল স্কেলের (৪০০ বার = ±১ বার) ±০.২৫% এর কম বিচ্যুত হয়।

প্রশ্ন ১: PN7000 এর কি একটি অ্যানালগ আউটপুট আছে, নাকি শুধুমাত্র সুইচিং আউটপুট আছে?<±০.৫% LS (লিস্ট স্কোয়ারস) স্পেসিফিকেশনটি সামান্য বেশি রক্ষণশীল — এটি এন্ডপয়েন্ট অ্যাঙ্করিং প্রভাবগুলিকে অন্তর্ভুক্ত করে এবং একটি ইনস্টলেশনে ব্যবহারকারী যে ত্রুটি পর্যবেক্ষণ করবে তা প্রতিনিধিত্ব করে যেখানে জিরো এবং স্প্যান পৃথকভাবে ট্রিম করা হয়নি।

FAQ

প্রশ্ন ১: PN7000 এর কি একটি অ্যানালগ আউটপুট আছে, নাকি শুধুমাত্র সুইচিং আউটপুট আছে?PN7000 একটি সুইচিং প্রেসার সেন্সর — এর আউটপুটগুলি হল PNP বা NPN সুইচিং কন্টাক্ট যা প্রোগ্রামযোগ্য সেটপয়েন্টে চালু বা বন্ধ হয়, কোনও অবিচ্ছিন্ন অ্যানালগ সংকেত (যেমন ৪-২০mA বা ০-১০V) নয়। ডিসপ্লেটি বর্তমান প্রেসার মান সংখ্যাসূচকভাবে দেখায়, তবে এই রিডিংটি কোনও কন্ট্রোলারের ইনপুটের জন্য অবিচ্ছিন্ন অ্যানালগ সংকেত হিসাবে সেন্সর থেকে বের হয় না।

যদি PID কন্ট্রোল বা ডেটা লগিংয়ের জন্য একটি অবিচ্ছিন্ন অ্যানালগ প্রেসার ফিডব্যাক সংকেতের প্রয়োজন হয়, তবে অ্যানালগ আউটপুট সহ একটি ভিন্ন সেন্সর (যেমন একটি ৪-২০mA ট্রান্সমিটার) প্রয়োজন।

প্রশ্ন ২: G¼" এক্সটার্নাল থ্রেড মানে কি — এটি কি NPT ফিটিংসের সাথে সামঞ্জস্যপূর্ণ?

G¼" এক্সটার্নাল থ্রেড হল BSP (ব্রিটিশ স্ট্যান্ডার্ড পাইপ) প্যারালাল থ্রেড যার সেন্সর বডিতে একটি মেল থ্রেড রয়েছে। এটি NPT (ন্যাশনাল পাইপ টেপার) থ্রেডের সাথে সামঞ্জস্যপূর্ণ নয় — BSP প্যারালাল এবং NPT টেপারযুক্ত, এবং একই রকম মাত্রা থাকা সত্ত্বেও তারা অদলবদলযোগ্য নয়।

হাইড্রোলিক ম্যানিফোল্ড বা পাইপ ফিটিংয়ে PN7000 সরাসরি গ্রহণ করার জন্য একটি ফিমেল G¼" BSP থ্রেড পোর্ট থাকতে হবে। যদি মেশিনটি NPT থ্রেডিং ব্যবহার করে (উত্তর আমেরিকার সরঞ্জামে সাধারণ), তবে একটি BSP-to-NPT অ্যাডাপ্টার প্রয়োজন।

প্রশ্ন ৩: আমি কিভাবে PN7000 এ সুইচিং সেটপয়েন্টগুলি প্রোগ্রাম করব?

সেটপয়েন্ট প্রোগ্রামিং সেন্সর বডি এবং ইন্টিগ্রেটেড ডিসপ্লের পুশ বোতামগুলি ব্যবহার করে সম্পাদিত হয়। IFM এর স্ট্যান্ডার্ড প্যারামিটার এন্ট্রি ইন্টারফেস বার, psi, বা MPa এ সেটপয়েন্ট মান প্রবেশ করার অনুমতি দেয়। IFM PN7000 অপারেটিং ম্যানুয়াল সম্পূর্ণ প্রোগ্রামিং পদ্ধতি কভার করে।

বেসিক সেটপয়েন্ট কনফিগারেশনের জন্য কোনও বাহ্যিক সরঞ্জাম, কেবল বা সফ্টওয়্যার প্রয়োজন হয় না; কিছু PN7000 ভ্যারিয়েন্টে নেটওয়ার্ক প্যারামিটারাইজেশনের জন্য IO-Link ইন্টারফেস উপলব্ধ।

প্রশ্ন ৪: PN7000 কি হাইড্রোলিক তেলের সাথে ব্যবহার করা যেতে পারে, নাকি এটি জল-ভিত্তিক তরলগুলিতে সীমাবদ্ধ?

PN7000 হাইড্রোলিক ডিউটির জন্য ডিজাইন করা হয়েছে যার মধ্যে মিনারেল অয়েল, সিন্থেটিক হাইড্রোলিক ফ্লুইড এবং ওয়াটার-গ্লাইকোল হাইড্রোলিক ফ্লুইড অন্তর্ভুক্ত। সিরামিক পরিমাপ সেল এই মাধ্যমগুলির প্রতি রাসায়নিকভাবে প্রতিরোধী।

সিলিং উপকরণ এবং হাউজিং যেকোনো অস্বাভাবিক হাইড্রোলিক ফ্লুইড অ্যাডিটিভস বা সিন্থেটিক ফ্লুইড টাইপের বিরুদ্ধে যাচাই করা উচিত যা স্ট্যান্ডার্ড মিনারেল অয়েল কম্পোজিশনের বাইরে পড়ে — PN7000 এর জন্য IFM এর মিডিয়া কম্প্যাটিবিলিটি ডকুমেন্টেশন নির্দিষ্ট ফ্লুইডের জন্য গাইডেন্স প্রদান করে।

প্রশ্ন ৫: হাইড্রোলিক মেশিন ইনস্টলেশনের প্রেক্ষাপটে IP67 রেটিং মানে কি?

IP67 মানে হল সেন্সরটি সম্পূর্ণভাবে ধুলো-প্রতিরোধী এবং ১ মিটার গভীরতা পর্যন্ত অস্থায়ী নিমজ্জন সহ্য করতে পারে। হাইড্রোলিক মেশিন ইনস্টলেশনে, এটি হাইড্রোলিক ম্যানিফোল্ড এবং সিলিন্ডার সংযোগের চারপাশে ঘটে যাওয়া তেল কুয়াশা, ফ্লুইড স্প্ল্যাশ এবং আনুষঙ্গিক বন্যাকে কভার করে।

IP67 রেটিং বজায় রাখার জন্য M12 কানেক্টরটি সম্পূর্ণরূপে সংযুক্ত থাকতে হবে। যদি কানেক্টরটি সংযোগ বিচ্ছিন্ন থাকে, তবে আনসিলড পোর্ট IP রেটিং হ্রাস করে এবং ফ্লুইড প্রবেশ করতে দেয়। ফ্লুইডের সংস্পর্শে আসার আগে সর্বদা M12 কানেক্টরটি সংযুক্ত করুন।
