I/O বোর্ড 3080T

HAAS 3080T∙ CNC I/O বোর্ড ∙ 32-3080T ইনপুট/আউটপুট PCB VF এবং SL সিরিজ মেশিনের জন্য

পার্ট নম্বরঃ3080T / 32-3080T

ক্রস রেফারেন্সঃ32-3083T, 65-3283A, 65-3283B, 32-3800R, 3284B

নির্মাতাঃHAAS Automation, Inc. (মার্কিন যুক্তরাষ্ট্র)

HAAS মেশিন কন্ট্রোল সেন্টারে I/O

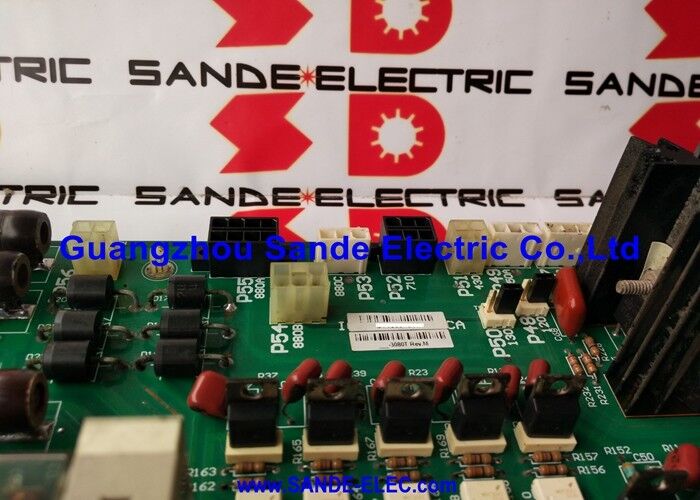

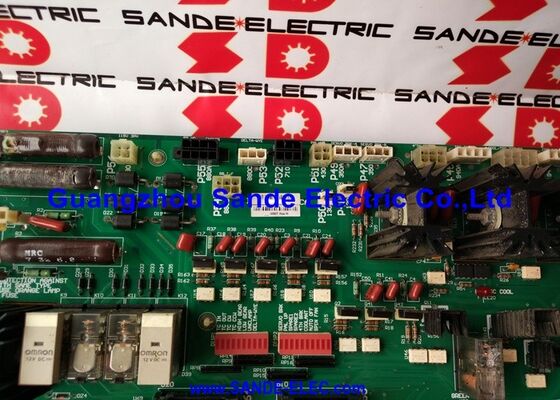

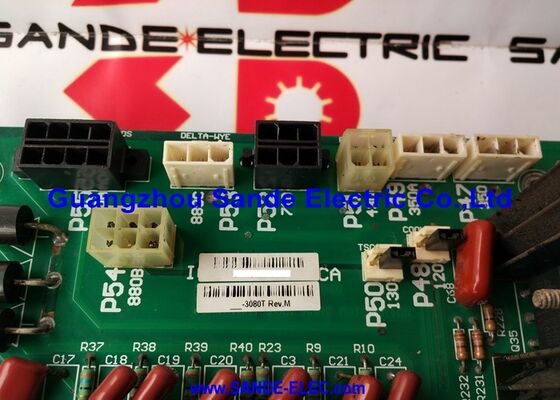

3080T হল HAAS VF এবং SL CNC মেশিনগুলির জন্য I/O (ইনপুট/আউটপুট) বোর্ড। এটি CNC নিয়ামক এবং মেশিনের ক্ষেত্র ডিভাইসগুলির মধ্যে ডিজিটাল সংকেতগুলির বিনিময় পরিচালনা করেসোলিনয়েড, রিলে আউটপুট, টুল পরিবর্তন ফিডব্যাক, স্পিন্ডল সংকেত, এবং অপারেটর প্যানেল ইনপুট. প্রতিটি মেশিন ইনপুট CNC পড়া এবং প্রতিটি মেশিন আউটপুট এটি কমান্ড এই বোর্ড মাধ্যমে পাস।

HAAS বৈদ্যুতিক ক্যাবিনেটে, 3080T দুটি অন্যান্য সমালোচনামূলক সমাবেশের পাশাপাশি কাজ করেঃ নিম্ন ভোল্টেজ পাওয়ার সাপ্লাই (LVPS ¢ মডেল SP1730 বা S1828,উভয় Condor-সরবরাহ) এবং পাওয়ার ডিস্ট্রিবিউশন বোর্ড (4078L). এলভিপিএস নিয়ন্ত্রিত নিম্ন-ভোল্টেজ ডিসি রেল (5V, 12V, এবং -12V) সরবরাহ করে যা প্রসেসর এবং নিয়ন্ত্রণ বোর্ডগুলিকে শক্তি দেয়।

বোর্ড রুট যা উপযুক্ত লোড সরবরাহ করে। 3080T উভয় কাজ করার জন্য নির্ভর করে। তিনটির মধ্যে একটিতে ব্যর্থতা সাধারণত মেশিনের নিয়ন্ত্রণ বিভাগকে অফলাইনে নিয়ে যায়।

ক্রস রেফারেন্স এবং পার্ট নম্বর ভেরিয়েন্ট

3080T এছাড়াও HAAS অংশ সিস্টেমের অধীনে 32-3080T হিসাবে উল্লেখ করা হয়। সম্পর্কিত বোর্ড 32-3083T, 65-3283A, এবং 65-3283B একই I / O বোর্ড পরিবারের বিভিন্ন vintages এর VF / SL প্ল্যাটফর্মের জন্য প্রদর্শিত হয়।একটি প্রতিস্থাপন অর্ডার করার আগে সবসময় ইনস্টল বোর্ডের লেবেল থেকে সঠিক বৈকল্পিক নিশ্চিত করুন.

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ HAAS মেশিনে এলার্ম ৯৯২৪ (কন্ট্রোল অ্যান্ড আইও বোর্ড কমিউনিকেশন লস্ট) দেখাচ্ছে।

অ্যালার্ম 9924 হল প্রধান প্রসেসর বোর্ড এবং I/O বোর্ডের মধ্যে যোগাযোগের ক্ষতির সরাসরি ইঙ্গিত।প্রসেসর বোর্ড এবং I/O বোর্ডের মধ্যে রিবন ক্যাবল সংযোগগুলি পরীক্ষা করুন. এছাড়াও LVPS সরবরাহ ভোল্টেজ স্পেসিফিকেশনের মধ্যে আছে তা নিশ্চিত করুন। যদি নিশ্চিত ক্যাবল এবং সরবরাহ সঙ্গে যোগাযোগ হারিয়ে থাকে, 3080T বোর্ড ব্যর্থ হয়েছে।

প্রশ্ন ২ঃ HAAS মেশিনটি সম্পূর্ণরূপে সাড়া দেয় না, কোন ডিসপ্লে নেই, কোন প্যানেল লাইট নেই। ত্রুটিটি কি 3080T বা SP1730 LVPS?

ডিসপ্লে বা প্যানেল লাইট ছাড়া সম্পূর্ণ প্রতিক্রিয়াহীনতা প্রথমে SP1730/S1828 LVPS এর দিকে নির্দেশ করে, I/O বোর্ড নয়।প্রসেসর বা I/O বোর্ড কাজ করতে পারে না. I / O বোর্ড প্রতিস্থাপনের আগে LVPS সেকেন্ডারি ভোল্টেজগুলি পরিমাপ করুন। যদি কোনও সরবরাহ রেল অনুপস্থিত থাকে বা স্পেসিফিকেশনের বাইরে থাকে তবে প্রথমে LVPS এড্রেস করুন।

প্রশ্ন 3: 3080T I/O বোর্ড প্রতিস্থাপনের জন্য কি মেশিনের পরামিতি পরিবর্তন প্রয়োজন?

না. 3080T একটি ডিজিটাল I/O ইন্টারফেস বোর্ড ∙ এটি কোন মেশিন পরামিতি ধারণ করে না। সমস্ত HAAS পরামিতি প্রসেসর বোর্ডের ব্যাটারি-সমর্থিত মেমরিতে থাকে। একটি অনুরূপ প্রতিস্থাপনের পরে,মেশিনটি তার পরামিতিগুলি স্বাভাবিকভাবে পাওয়ার-আপ করে.

প্রশ্ন ৪ঃ 3080T এবং এর বিভিন্ন ক্রস রেফারেন্স ভেরিয়েন্ট তালিকাভুক্ত। কোনটি একটি নির্দিষ্ট মেশিনের জন্য সঠিক?

মেশিনে ইনস্টল করা বোর্ডের লেবেল থেকে পার্ট নম্বরটি নিশ্চিত করুন। বোর্ডের লেবেলে দৃশ্যমান HAAS পার্ট নম্বরগুলি (3080T, 32-3083T, 65-3283A, ইত্যাদি) নির্দিষ্ট ভেরিয়েন্টটি ইনস্টল করা হয়েছে তা চিহ্নিত করে।মেশিনের সিরিয়াল নম্বর এবং উত্পাদন তারিখও একটি HAAS অংশ বিশেষজ্ঞ সঠিক বৈকল্পিক নিশ্চিত করতে সাহায্য করে.

প্রশ্ন ৫ঃ পুরোনো HAAS মেশিনের জন্য একটি প্রতিস্থাপন 3080T কোথায় পাওয়া যায়?

HAAS কারখানার আউটলেটগুলি তাদের পরিষেবার আওতায় থাকা মেশিনগুলির জন্য বর্তমান অংশগুলি স্টক করে।প্রধান উৎস হ'ল বিশেষায়িত HAAS বোর্ড মেরামত এবং প্রতিস্থাপন পরিষেবা সহ সিএনসি পরে বাজারের সংস্থাগুলি- এক্সচেঞ্জ বোর্ড গ্রহণ করার আগে একটি কার্যকরী পরীক্ষার সার্টিফিকেট অনুরোধ করুন।
