| উৎপত্তি স্থল | USA |
| পরিচিতিমুলক নাম | BENTLY |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | 330901-00-05-02-00 |

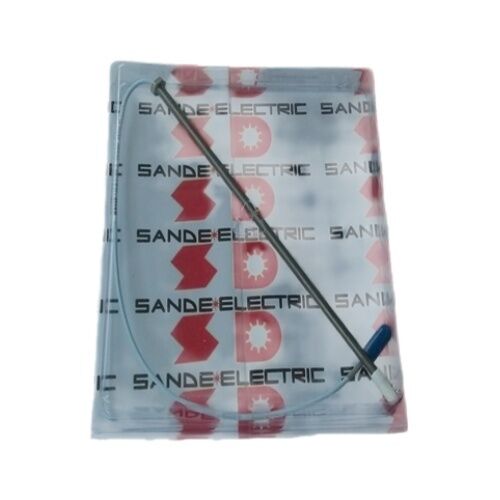

দ্যবেন্টলি নেভাদা 330901-00-05-02-00হল 3300 এক্সএল এনএসভি প্রক্সিমিটি প্রোব সিরিজের কম্প্যাক্ট 0.5-ইঞ্চি কেস কনফিগারেশন একটি ঘূর্ণনশীল যন্ত্রপাতিতে শ্যাফ্ট রেডিয়াল স্থানচ্যুতির অ-যোগাযোগ পরিমাপের জন্য একটি ঘূর্ণনশীল বর্তমান ট্রান্সডুসার।
জোনের টপ একটি ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র তৈরি করে যা বৈদ্যুতিকভাবে পরিবাহী শ্যাফ্ট পৃষ্ঠের কাছাকাছি পাস দ্বারা বিরক্ত হয়; যে বিরক্তিকর, 3300 এনএসভি proximeter দ্বারা একটি ভোল্টেজ রূপান্তরিত,একটি অবিচ্ছিন্ন ডিসি সংকেত সরবরাহ করে যা প্রোব টিপ এবং শ্যাফ্টের মধ্যে ফাঁকটির সমানুপাতিক.
৩৩০০ এক্সএল এনএসভি সিস্টেম হল বেন্টলি নেভাডার ওয়ার্কহর্স প্রক্সিমিটি ট্রান্সডুসার প্ল্যাটফর্ম, যা টারবাইন, কম্প্রেসার, পাম্প, মোটর,এবং অন্যান্য ঘূর্ণনশীল যন্ত্রপাতি যেখানে অবস্থানের পর্যবেক্ষণের জন্য শ্যাফ্ট কম্পন এবং অবস্থান পর্যবেক্ষণ প্রয়োজন, সুরক্ষা এবং প্রক্রিয়া নিয়ন্ত্রণ।
The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.
-00-05 কনফিগারেশনের কমপ্যাক্ট 0.5 ইঞ্চি কেস দৈর্ঘ্য বিশেষত এমন ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে যেখানে মাউন্টিং গর্তের গভীরতা সীমিত,প্রোব বডি এর চারপাশে সীমিত রেডিয়াল ক্লিয়ারেন্স সহ ইনস্টলেশন, অথবা রিট্রোফিট পজিশন যেখানে মূল সরঞ্জাম একটি সংক্ষিপ্ত প্রোব ডিজাইন ব্যবহার করে।
০.০ ইঞ্চি অ-থ্রেডেড সেকশন (০০ প্রিফিক্স) এর অর্থ হল থ্রেডেড অংশটি প্রোবের চূড়া থেকে প্রসারিত হয়,একটি unthreaded বিভাগে গভীরতা নষ্ট ছাড়া অগভীর থ্রেড পোর্ট মধ্যে ব্যস্ততা সর্বাধিকীকরণ.
| প্যারামিটার | মূল্য |
|---|---|
| থ্রেড | 1/4-28 ইউএনএফ (কোনও রক্ষাকবচ নেই) |
| থ্রেডবিহীন দৈর্ঘ্য | 0.0 ইঞ্চি |
| মামলার দৈর্ঘ্য | 0.5 ইঞ্চি |
| সংযোগকারী | মিনি কোঅক্সিয়াল ক্লিকলোক (স্ট্যান্ডার্ড ক্যাবল) |
| মামলার উপাদান | AISI 304 স্টেইনলেস স্টীল |
| টিপ উপাদান | পিপিএস (পলিফেনিলিন সালফাইড) |
| ক্যাবল প্রতিরোধের | ৭৫ ওম কোঅক্সিয়াল |
| ক্যাবল আইসোলেশন | এফইপি |
| সংবেদনশীলতা | ২০০ এমভি/মিল (৭.৮৭ ভি/মিমি) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | DC থেকে 10 kHz |
| অপারেটিং তাপমাত্রা | -৫২°সি থেকে +১৭৭°সি |
| ডিসি রেসিস্ট্যান্স (কেবল) | 4.0 ± 0.5 Ω (0.5 মিটার) |
| সর্বাধিক থ্রেড এনগেজমেন্ট | 0.৩৭৫ ইঞ্চি |
| প্রস্তাবিত টর্ক | 5.1 N·m (45 in·lb) |
| সামঞ্জস্যপূর্ণ সিস্টেম | ৩৩০০ এক্সএল এনএসভি |
| অনুমোদন | স্ট্যান্ডার্ড (বিকল্প 00) |
330901-00-05-02-00 প্রোসিমোসিটি ট্রান্সডুসার সিস্টেমের একটি উপাদানঃ প্রোসিমোসিটার থেকে প্রোসিমোসিটার সংযোগকারী একটি এক্সটেনশন ক্যাবল,এবং ৩৩০০ এক্সএল এনএসভি প্রক্সিমিটার (কন্ডিশনার মডিউল).
জোন্ডা ঘূর্ণি বর্তমান ক্ষেত্র উৎপন্ন, সম্প্রসারণ ক্যাবল কাঁচা আরএফ সংকেত বহন করে,এবং প্রক্সিমিটার গ্যাপ-নির্ভরশীল আরএফ সংকেতকে একটি ক্যালিব্রেটেড ডিসি ভোল্টেজ আউটপুটতে রূপান্তর করে সাধারণত -18V ক্যালিব্রেটেড দূরবর্তী গ্যাপে এবং শ্যাফ্টটি প্রোব টিপের কাছে আসার সাথে সাথে -1V এর দিকে পরিবর্তিত হয়.
এই বিতরণ স্থাপত্যটি পরিমাপ পয়েন্ট (সোন্ড) থেকে ইলেকট্রনিক্স (প্রক্সিমিটার) পৃথক করে।
প্রোবটিতে কোনও সক্রিয় ইলেকট্রনিক্স নেই only কেবল একটি রান কয়েল এবং টিউনিং নেটওয়ার্ক রয়েছে যা প্রোবকে -52 ডিগ্রি সেলসিয়াস থেকে +177 ডিগ্রি সেলসিয়াস পরিসরে কাজ করার অনুমতি দেয় যা অর্ধপরিবাহী সার্কিটগুলি ক্ষতিগ্রস্থ করবে।
প্রক্সিমোটারটি মেশিনের কেসিংয়ের তাপ এবং কম্পনের পরিবেশ থেকে দূরে একটি শীতল, আরও অ্যাক্সেসযোগ্য প্যানেলের জায়গায় মাউন্ট করা হয়।
বেন্টলি নেভাডার ৩৩০০ এক্সএল এনএসভি সিস্টেম ৩৩০০ এক্সএল এক্সটেনশন ক্যাবল এবং প্রক্সিমিটারগুলির সাথে পিছনে সামঞ্জস্যপূর্ণ,330901-00-05-02-00 সরাসরি বিদ্যমান ইনস্টলেশনে 330901 সিরিজের পূর্ববর্তী জোনডগুলির সাথে বিনিময়যোগ্য করে তোলে.
ক্লিকলোক মিনি কোঅক্সিয়াল সংযোগকারী (বিকল্প 02) স্ট্যান্ডার্ড 3300 এক্সএল ক্যাবল সংযোগকারীটির সাথে মেলে, যা ফিল্ড ক্যাবল সমাবেশ পরিবর্তন না করে প্রোব প্রতিস্থাপনের অনুমতি দেয়।
০.৫ ইঞ্চি কেস দৈর্ঘ্য মেশিনের কেসিং পৃষ্ঠ থেকে জোন টিপ পর্যন্ত শারীরিক জোন গভীরতা নির্ধারণ করে। যখন 1/4-28 ইউএনএফ থ্রেড দিয়ে একটি জোন পোর্টে সম্পূর্ণভাবে থ্রেড করা হয়, তখন 0.5 ইঞ্চি কেস অবস্থান জোন টিপ 0.5 ইঞ্চি মাউন্ট পৃষ্ঠের নীচে এই মাত্রার সাথে মিলে যাওয়া শ্যাফ্টের গভীরতার জন্য উপযুক্ত।
গভীরভাবে নিমজ্জিত অবস্থানে শ্যাফ্টগুলি পৌঁছানোর জন্য ব্যবহৃত দীর্ঘতর প্রোব ভেরিয়েন্টগুলির বিপরীতে, 0.5-ইঞ্চি কেসটি কেসিং পৃষ্ঠের কাছাকাছি পরিমাপের জন্য।
প্রস্তাবিত ইনস্টলেশন টর্ক 5.1 N · m (45 in · lb), একটি পরম সর্বোচ্চ 7.3 N · m (65 in · lb) ।
সর্বাধিক টর্ক অতিক্রম করার ফলে পিপিএস জোনের টপকে গ্রিডের বিকৃতি বা ক্ষতি হতে পারে।বিশেষ করে গুরুত্বপূর্ণ যেহেতু টপ এর পিপিএস উপাদান রাসায়নিকভাবে প্রতিরোধী এবং যান্ত্রিকভাবে শক্ত যদিও অতিরিক্ত torsional লোড অধীনে shear হবে.
প্রোব বডিতে ভিটন ও-রিং সিলিং প্রোব পোর্টে তেল এবং প্রক্রিয়া তরল বিরুদ্ধে ইতিবাচক সিলিং প্রদান করে; ইনস্টলেশনের আগে ও-রিং অবস্থা পরিদর্শন এবং যদি ফাটল বা বিকৃত প্রতিস্থাপন.
৩৩০০ এনএসভি সিস্টেমের জন্য প্রোব টিপ এবং শ্যাফ্টের মধ্যে সর্বোত্তম কাজের ফাঁক প্রায় ২ মিমি (৮০ মিলিমিটার) ।
এই ফাঁকে, সিস্টেমটি তার রৈখিক পরিসরের কেন্দ্রে কাজ করে, সর্বোচ্চ রেজোলিউশন প্রদান করে এবং তাপীয় সম্প্রসারণ বা শ্যাফ্ট বিঘ্ন থেকে ফাঁক ত্রুটির সংবেদনশীলতা হ্রাস করে।
গ্যাপটি গ্রিডযুক্ত পোর্টে জোনের অক্ষীয় অবস্থান সামঞ্জস্য করে সেট করা হয় এবং শ্যাফ্ট স্থিতিশীল দিয়ে ডিসি আউটপুট ভোল্টেজ পরিমাপ করে যাচাই করা হয়।
প্রশ্ন 1: 330901-00-05-02-00 এর জন্য সর্বোত্তম কাজের ফাঁকটি কী এবং আমি এটি কীভাবে সেট করব?
3300 এনএসভি সিস্টেমটি প্রায় 2 মিমি (80 মিলি) নামমাত্র ফাঁক জন্য ক্যালিব্রেট করা হয়।প্রক্সিমিটর থেকে ডিসি আউটপুট ভোল্টেজ প্রায় -10V (3300 এনএসভি সিস্টেমের জন্য -18V থেকে -2V রৈখিক পরিসরের মাঝামাঝি পয়েন্ট) পড়া পর্যন্ত অক্ষীয়ভাবে প্রোব সামঞ্জস্য করুন.
এটি প্রোবের রৈখিক পরিমাপ পরিসরের কেন্দ্রে শ্যাফ্টকে অবস্থান দেয়।একটি লকিং বাদাম সঙ্গে এই অবস্থানে জরিপ লক এবং রেফারেন্স হিসাবে proximitor এর আউটপুট ভোল্টেজ ব্যবহার করে স্পেসিফিকেশন মধ্যে ফাঁক নিশ্চিত.
প্রশ্ন ২ঃ 330901-00-05-02-00 প্রক্সিমোটরের সাথে সরাসরি সংযুক্ত এক্সটেনশন ক্যাবল ছাড়া ব্যবহার করা যেতে পারে?
জোনের ক্লিকলোক মিনি কোঅক্সিয়াল সংযোগকারী (বিকল্প 02) স্ট্যান্ডার্ড 3300 এক্সএল এনএসভি এক্সটেনশন ক্যাবলে সংযুক্ত হয়, যা তারপরে প্রক্সিমিটারের সাথে সংযুক্ত হয়।
যদিও বেঞ্চ টেস্টিংয়ে প্রক্সিমোসিটরকে এক্সটেনশন ক্যাবল ছাড়াই প্রোসিমোসিটরকে সংযোগ করা শারীরিকভাবে সম্ভব, তবে ক্যাবলিং সিস্টেমটি নির্দিষ্ট ক্যাবল প্রতিরোধের সাথে ডিজাইন এবং বৈশিষ্ট্যযুক্ত।
কোন এক্সটেনশন ক্যাবল ব্যবহার না করা, অথবা এমন একটি ক্যাবল যা বেন্টলি নেভাডার 3300 এক্সএল স্পেসিফিকেশনের সাথে মেলে না, সিস্টেমের সংবেদনশীলতা এবং রৈখিক পরিসীমাকে প্রভাবিত করবে।ক্ষেত্র ইনস্টলেশনের জন্য সর্বদা সঠিক বেন্টলি নেভাদা 3300 এক্সএল এক্সটেনশন ক্যাবল ব্যবহার.
প্রশ্ন 3: অনুমোদনগুলি বিকল্প 00 (স্ট্যান্ডার্ড) হিসাবে তালিকাভুক্ত করা হয়েছে ঃ এটি বিপজ্জনক অঞ্চলে ইনস্টলেশনকে বাধা দেয়?
স্ট্যান্ডার্ড অনুমোদন (বিকল্প ০০০) এর অর্থ এই প্রোব ভেরিয়েন্টে বিকল্প ০৫-এ প্রদত্ত অতিরিক্ত ATEX, IECEx বা অন্যান্য বিপজ্জনক এলাকার শংসাপত্র নেই।শ্রেণীবদ্ধ বিপজ্জনক এলাকায় ইনস্টলেশন (বিস্ফোরক বায়ুমণ্ডল), জ্বলনযোগ্য গ্যাস বা ধুলো অঞ্চল) এজেন্সি দ্বারা অনুমোদিত জোনের বৈকল্পিক প্রয়োজন।
বিপজ্জনক নয় এমন মেশিন রুমের জন্য, স্ট্যান্ডার্ড বিকল্প 00 উপযুক্ত এবং সাধারণ শিল্প ব্যবহারকে সীমাবদ্ধতা ছাড়াই কভার করে।
প্রশ্ন 4: 330901 "NSv" এবং পুরানো 330900 সিরিজের জোনগুলির মধ্যে কোন পার্থক্য আছে কি?
The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.
330901 এনএসভি সিরিজ 330900 সিরিজের মতো একই 1/4-28 ইউএনএফ থ্রেড এবং ক্লিকলোক সংযোগকারী ব্যবহার করে, যা শারীরিক পুনর্নির্মাণকে সহজ করে তোলে,কিন্তু এনএসভি সিস্টেমের প্রক্সিমিটার এবং এক্সটেনশন ক্যাবলগুলি এনএসভি প্রোবগুলির সাথে ব্যবহার করা উচিত যাতে ক্যালিব্রেশন নির্ভুলতা বজায় থাকে.
এনএসভি প্রোক্সিমিটারগুলির সাথে এনএসভি প্রোক্সিমিটারগুলি মিশ্রিত করা ক্যালিব্রেশন অফসেট তৈরি করতে পারে।
প্রশ্ন ৫: এই জোনটি সঠিকভাবে মাপতে পারে সর্বোচ্চ শ্যাফ্ট পৃষ্ঠের গতি কত?
The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.
জোন্ডার নিজেই কোনও যান্ত্রিক গতি সীমাবদ্ধতা নেই; এটি যতক্ষণ শাফ্ট পৃষ্ঠটি জোন্ডার রৈখিক পরিসরের মধ্যে থাকে ততক্ষণ এটি কাজ করে।
১০,০০০ RPM এর উপরে কাজ করা মেশিনগুলির জন্য, উচ্চতর আদেশে কম্পন সংকেতগুলির ফ্রিকোয়েন্সি সামগ্রী সিস্টেমের ব্যান্ডউইথের কাছাকাছি আসতে পারে,কিন্তু মৌলিক এবং নিম্ন-অর্ডার হারমোনিক সম্পূর্ণরূপে পরিমাপ পরিসীমা মধ্যে থাকা.
