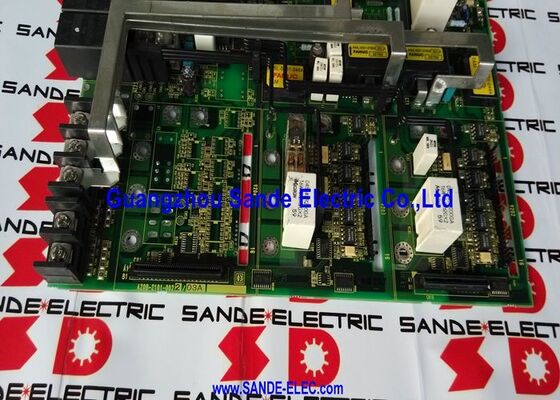

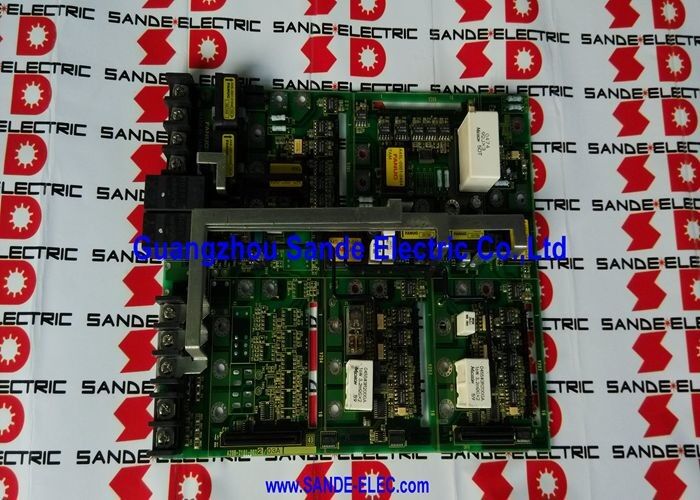

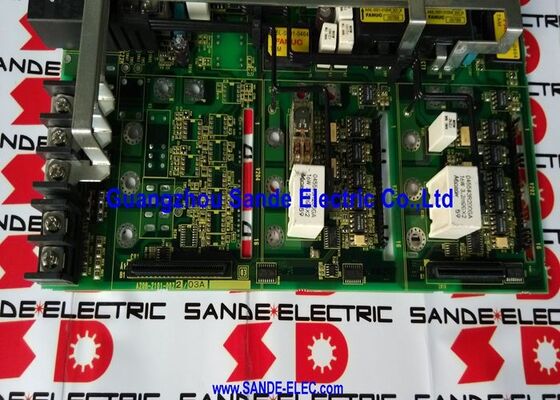

FANUC ড্রাইভার বোর্ড A20B-2101-0022 A20B21010022 A2OB-21O1-OO22

FANUC A20B-2101-0022∙ সেরভো ড্রাইভ এম্প্লিফায়ার বেস বোর্ড

পার্ট নম্বরঃA20B-2101-0022

ক্রস রেফারেন্সঃA20B-2101-0021 (সম্পর্কিত রূপ)

নির্মাতাঃFANUC Ltd. (জাপান)

পণ্যের ধরনঃসার্ভো ড্রাইভ এম্প্লিফায়ার বেস বোর্ড

প্রোডাক্ট সিরিজঃA20B-2101

ড্রাইভের কন্ট্রোল ফাউন্ডেশন

A20B-2101-0022 হ'ল বেস বোর্ড FANUC সার্ভো বা স্পিন্ডল এম্প্লিফায়ার ইউনিটের ভিতরে প্রধান নিয়ন্ত্রণ PCB।A20B-2101 সিরিজের বোর্ডগুলি এম্প্লিফায়ারের ইন্টেলিজেন্স স্তর হিসেবে কাজ করে: তারা সিএনসি থেকে গতি এবং টর্ক কমান্ডগুলি প্রক্রিয়া করে, শর্ত এনকোডার ফিডব্যাক সংকেতগুলি, বর্তমান নিয়ন্ত্রণ লুপগুলি সম্পাদন করে এবং পাওয়ার স্টেজ স্যুইচিং সংকেতগুলি চালায়।

A20B-2101 বোর্ড পাওয়ার বোর্ড থেকে পৃথক (যা উচ্চ-ভোল্টেজ সংশোধন এবং আইজিবিটি সুইচিং পরিচালনা করে) । বেস বোর্ডটি কম ভোল্টেজে কাজ করে,উচ্চ গতিতে নিয়ন্ত্রণ সংকেত এবং ফিডব্যাক ডেটা প্রক্রিয়াকরণ. যখন বেস বোর্ড ব্যর্থ হয়, তখন এম্প্লিফায়ার তার কন্ট্রোল লজিক হারাতে পারে ∙ ড্রাইভ বর্তমান নিয়ন্ত্রণ করতে পারে না, অবস্থান কমান্ড অনুসরণ করতে পারে না, অথবা অতিরিক্ত বর্তমান থেকে মোটর রক্ষা করতে পারে না।ড্রাইভ ত্রুটিগুলি সাধারণত পাওয়ার-অন বা প্রথম রান কমান্ডে অবিলম্বে প্রদর্শিত হয়.

A20B-2101-0022 একই এম্প্লিফায়ার অ্যাপ্লিকেশনগুলি পরিবেশন করে A20B-2101-0021 এর সাথে সম্পর্কিত বৈকল্পিক হিসাবে নথিভুক্ত করা হয়েছে। উভয়ই FANUC এম্প্লিফায়ার ইউনিটগুলির একই পরিবারের বেস বোর্ড,সিরিজের মধ্যে হার্ডওয়্যার সংশোধন বা অ্যাপ্লিকেশন কনফিগারেশনের নির্দিষ্ট পার্থক্যগুলি প্রতিফলিত করে 0022 এবং 0021 নামকরণ সহ.

এম্প্লিফায়ার আর্কিটেকচারে A20B-2101 সিরিজ

FANUC সার্ভো এবং স্পিন্ডল এম্প্লিফায়ার (আলফা এবং পূর্ববর্তী সিরিজ) একটি পাওয়ার মডিউল এবং একটি নিয়ন্ত্রণ PCB সমাবেশের চারপাশে নির্মিত হয়। A20B-2101 সিরিজ নিয়ন্ত্রণ PCB ভূমিকা দখল করেঃ

• সিরিয়াল সার্ভো বাস (এফএসএসবি) বা অ্যানালগ ইন্টারফেসের মাধ্যমে সিএনসি থেকে গতি/টর্ক কমান্ড গ্রহণ করে
• অবস্থান এবং গতির হিসাবের জন্য মোটর এনকোডার ফিডব্যাক প্রক্রিয়া
• বর্তমান নিয়ন্ত্রণ অ্যালগরিদম চালায়
• IGBT পাওয়ার পর্যায়ে গেট ড্রাইভ সংকেত উৎপন্ন করে
• হার্ডওয়্যার সুরক্ষা বাস্তবায়ন করেঃ অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ, অতিরিক্ত তাপমাত্রা

একটি ত্রুটিযুক্ত A20B-2101-0022 একটি অক্ষত শক্তি পর্যায় সঙ্গে মেরামতযোগ্য ¢ নিয়ন্ত্রণ বোর্ড উচ্চ ভোল্টেজ উপাদান স্পর্শ না করেই প্রতিস্থাপনযোগ্য।

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: FANUC সার্ভো এম্প্লিফায়ারটি পাওয়ার-অন করার সাথে সাথেই AL-02 (প্যারামিটার ত্রুটি) বা AL-09 (অক্ষের বিপদাশঙ্কা) অ্যালার্ম প্রদর্শন করে। A20B-2101-0022 এর কারণ হতে পারে?

হ্যাঁ, যেসব এলার্ম সরাসরি রান কমান্ডের আগে দেখা যায়, বিশেষ করে প্যারামিটার টাইপের এলার্ম, সেগুলো কন্ট্রোল বোর্ডের অ-অস্থায়ী মেমরি থেকে হতে পারে, যেখানে ডেটা নষ্ট হয়ে গেছে।অথবা একটি ব্যর্থ কন্ট্রোল লজিক উপাদান থেকে. এম্প্লিফায়ারের ম্যানুয়ালের অ্যালার্ম কোডটি যাচাই করুন এটি বেস বোর্ড বা পাওয়ার স্টেজকে নির্দেশ করে কিনা তা নির্ধারণ করতে।প্যারামিটার ত্রুটি এবং পরিবর্ধক এবং সিএনসি মধ্যে যোগাযোগ বিপদাশঙ্কা সাধারণত নিয়ন্ত্রণ বোর্ড ত্রুটি হয়.

প্রশ্ন ২ঃ A20B-2101-0021 কি A20B-2101-0022 এর বিকল্প হতে পারে?

উভয়ই একই A20B-2101 বেস বোর্ড সিরিজের মধ্যে বৈকল্পিক এবং ঘনিষ্ঠভাবে সম্পর্কিত এম্প্লিফায়ার অ্যাপ্লিকেশনগুলি পরিবেশন করে।0021 সরাসরি 0022 প্রতিস্থাপন করতে পারেন কিনা নির্দিষ্ট পরিবর্ধক ইউনিট উপর নির্ভর করে.

প্রশ্ন 3: এম্প্লিফায়ারের পাওয়ার স্টেজ (আইজিবিটি মডিউল) অক্ষত পাওয়া গেছে। পুরো এম্প্লিফায়ারটি প্রতিস্থাপন না করে কি A20B-2101-0022 প্রতিস্থাপন করা যেতে পারে?

হ্যাঁ. বেস বোর্ড হল এম্প্লিফায়ারের ভিতরে নিয়ন্ত্রণ পিসিবি সমন্বয় ∙ এটি পাওয়ার স্টেজ থেকে আলাদাভাবে প্রতিস্থাপনের জন্য ডিজাইন করা হয়েছে।উপাদান-স্তরের মেরামত বা বোর্ড-স্তরের বিনিময় হল বেস বোর্ডের ব্যর্থতার জন্য স্ট্যান্ডার্ড পদ্ধতি যখন পাওয়ার স্টেজটি সুস্থ বলে নিশ্চিত হয়এটি নিয়ন্ত্রণ সার্কিট ত্রুটির জন্য একটি সম্পূর্ণ পরিবর্ধক প্রতিস্থাপনের খরচ এড়ায়।

প্রশ্ন 4: A20B-2101-0022 প্রতিস্থাপনের পরে, এম্প্লিফায়ারটি স্বাভাবিকভাবে শক্তি দেয় তবে অক্ষের অবস্থানটি অনিয়মিত। কী পরীক্ষা করা উচিত?

একটি বেস বোর্ড প্রতিস্থাপনের পরে অনিয়মিত অবস্থান সাধারণত ভুল এনকোডার ফিডব্যাক পরামিতি সেটিংস বা নতুন বোর্ডে ভুলভাবে ক্যালিব্রেটেড বর্তমান লুপ দ্বারা সৃষ্ট হয়।মটর টাইপ পরামিতি সংযুক্ত মোটর মেলে যাচাই করুন এবং যদি উপলব্ধ বর্তমান লুপ স্বয়ংক্রিয়-টিউনিং পদ্ধতি পুনরায় চালান. এছাড়াও চেক করুন যে এনকোডার তারের সঠিকভাবে সংযুক্ত করা হয় এবং রক্ষণাবেক্ষণ কাজ পরে এনকোডার তারের কোন shielding সমস্যা বিদ্যমান.

প্রশ্নঃ A20B-2101-0022 এর উৎস কোথায়?

বিশেষজ্ঞ FANUC ড্রাইভ মেরামত কোম্পানি এবং CNC খুচরা যন্ত্রাংশ বিক্রেতা A20B-2101 সিরিজ এম্প্লিফায়ার বোর্ডের জন্য বিনিময় স্টক আছে।যেটা খরচ সাশ্রয়ী হয় যখন পার্টটি সোর্স করা কঠিন হয়কোন এক্সচেঞ্জ বোর্ড গ্রহণ করার আগে একটি সামঞ্জস্যপূর্ণ এম্প্লিফায়ার টেস্ট রিগ উপর একটি কার্যকরী পরীক্ষা অনুরোধ।
