| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A44L-0001-0166#200C |

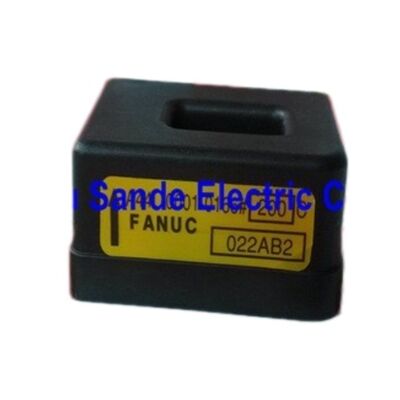

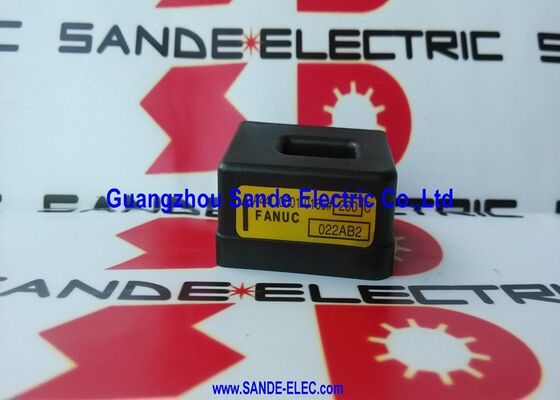

দ্যFanuc A44L-0001-0166#200Cএটি একটি বন্ধ লুপ হল এফেক্ট বর্তমান সেন্সর যা Fanuc সার্ভো এবং স্পিন্ডল এম্প্লিফায়ারগুলিতে মোটর ফেজ স্ট্রিমগুলি পরিমাপ করে,অ্যানালগ সিগন্যালকে ক্ষণস্থায়ী বর্তমানের অনুপাতে এম্প্লিফায়ারের বর্তমান নিয়ন্ত্রণ লুপে ফিড করা.
#২০০সি উপসর্গটি ±২০০এ পরিমাপ পরিসীমা চিহ্নিত করে।এই সেন্সরটি এলইএম এইচটিবি -২০০-পি এর সাথে বৈদ্যুতিক এবং কার্যকরীভাবে সমতুল্য এবং যেখানে এই ব্যাপ্তিতে ফেজ বর্তমান পরিমাপ প্রয়োজন সেখানে ফ্যানুক এম্প্লিফায়ার মডিউলগুলিতে উপস্থিত হয়.
বর্তমানের পরিমাপ হ'ল যে কোনও সার্ভো বা স্পিন্ডল ড্রাইভের অভ্যন্তরীণ প্রতিক্রিয়া লুপ। এমপ্লিফায়ার মোটর মোড়কে টর্ক উত্পাদন করতে বর্তমানের মাধ্যমে একটি কমান্ড দেয়;A44L-0001-0166#200C প্রকৃতপক্ষে কী প্রবাহিত হয় তা পরিমাপ করে এবং এটি রিপোর্ট করে.
বর্তমান নিয়ামক প্রতিটি পিডব্লিউএম সুইচিং চক্রের মধ্যে কমান্ডযুক্ত এবং পরিমাপ করা বর্তমানের তুলনা করে typically সাধারণত 4kHz থেকে 16kHz পর্যন্ত এবং পার্থক্য দূর করার জন্য আউটপুট সামঞ্জস্য করে।এই বন্ধ লুপ বর্তমান নিয়ন্ত্রণ কি Fanuc servo axes তাদের টর্ক রৈখিকতা এবং গতিশীল প্রতিক্রিয়া দেয়, এবং কেন একটি ব্যর্থ বা ড্রিফট বর্তমান সেন্সর তাত্ক্ষণিক কর্মক্ষমতা অবনতি বা অ্যালার্ম অবস্থার কারণ।
বন্ধ লুপ (কম্পেনসেটেড) অপারেটিং নীতি এই সেন্সরকে সহজ হল এফেক্ট ডিজাইনের থেকে আলাদা করে।সেন্সরের চৌম্বকীয় কোরকে ঘিরে একটি সক্রিয় ফিডব্যাক কয়েল একটি ক্ষতিপূরণ স্রোত চালায় যা প্রাথমিক কন্ডাক্টর থেকে চৌম্বকীয় ক্ষেত্রকে সঠিকভাবে বাতিল করে.
এম্প্লিফায়ারটি এই ক্ষতিপূরণ বর্তমানের পরিমাপ করে যা সরাসরি হল উপাদানটির ভোল্টেজের পরিবর্তে উচ্চ রৈখিকতা এবং সর্বনিম্ন তাপমাত্রা ড্রিফ্টের সাথে প্রাথমিক বর্তমানকে প্রতিফলিত করে।এই সক্রিয় বাতিলকরণ রৈখিকতা এবং ব্যান্ডউইথ যে মোটর বর্তমান নিয়ন্ত্রণ প্রয়োজন প্রদান করে.
| প্যারামিটার | মূল্য |
|---|---|
| পরিমাপ পরিসীমা | ±200A |
| অপারেটিং নীতি | ক্লোজড লুপ হল এফেক্ট (ফ্লাক্স কমপেনশন) |
| আউটপুট | প্রাইমারি কারেন্টের সমানুপাতিক |
| বিচ্ছিন্নতা | উচ্চ গ্যালভানিক বিচ্ছিন্নতা (নিয়ন্ত্রণ ক্ষমতা) |
| সরবরাহ ভোল্টেজ | ডিসি ±15V (বৃহত্তর অভ্যন্তরীণ) |
| LEM সমতুল্য | HTB-200-P |
| প্রয়োগ | Fanuc সার্ভো / স্পিন্ডল এম্প্লিফায়ার ফেজ বর্তমান ফিডব্যাক |
A44L-0001-0166#200C এর মধ্য দিয়ে যাওয়া মোটর ফেজ কন্ডাক্টরগুলি একটি DC লিঙ্ক থেকে বর্তমান বহন করে যা সাধারণত Fanuc এম্প্লিফায়ার প্রকারের উপর নির্ভর করে 300 ¢ 600V এ কাজ করে।
সেন্সরের এনালগ আউটপুট গ্রহণকারী কন্ট্রোল সার্কিটটি কম ভোল্টেজে কাজ করে, CNC কন্ট্রোলারের সাথে জমি-সংযুক্ত।ডিসি বাসের আইজিবিটি সুইচিং ইভেন্টগুলি থেকে ভোল্টেজ ট্রানজিয়ান্টগুলি সেন্সরের মাধ্যমে বর্তমান ফিডব্যাক সিগন্যালে জুড়ি দেবে, শব্দ দিয়ে পরিমাপকে বিকৃত করে এবং সম্ভাব্যভাবে সিএনসির অ্যানালগ পরিমাপ সার্কিটকে ক্ষতিগ্রস্ত করে।
সেন্সরটির উচ্চ গ্যালভানিক বিচ্ছিন্নতা, যা সাধারণত এলইএম এইচটিবি সিরিজের ডিভাইসের জন্য কিলোভোল্ট পরিসরে নির্দিষ্ট করা হয়, শক্তি এবং নিয়ন্ত্রণ ডোমেনের মধ্যে বৈদ্যুতিক বিচ্ছেদ বজায় রাখে।অ্যানালগ আউটপুট সঠিকভাবে নিয়ন্ত্রণ সার্কিট কোন ডিসি বাস সম্ভাব্য coupling ছাড়া প্রাথমিক বর্তমান প্রতিনিধিত্ব করেএই বিচ্ছিন্নতা একটি পারফরম্যান্স স্পেসিফিকেশন (শুদ্ধ বর্তমান সংকেত) এবং একটি নিরাপত্তা স্পেসিফিকেশন (পাওয়ার সার্কিট ভোল্টেজ থেকে নিয়ন্ত্রণ সার্কিট সুরক্ষা) উভয়ই।
A44L-0001-0166#200C এর ড্রাইভ বা ব্যর্থতা ফ্যানুক সিস্টেমে বৈশিষ্ট্যযুক্ত উপসর্গ সৃষ্টি করে।শূন্য প্রবাহের সময় একটি অফসেট সেন্সর শূন্যের বাইরে একটি বর্তমান রিপোর্ট করে যখন কোনও প্রবাহ নেই স্থির অবস্থায় অবিচ্ছিন্ন টর্ক কমান্ড হিসাবে প্রদর্শিত হয় এবং অক্ষের ড্রাইভ বা দোলের কারণ হতে পারে.
একটি লাভ ত্রুটি (ক্যালিব্রেটেড মান থেকে ভিন্ন সংবেদনশীলতা) অক্ষের টর্ককে অনুপাতে ভুল করে তোলে,পজিশনিং পারফরম্যান্সের অবনতি ঘটায় এবং গুরুতর ক্ষেত্রে সার্ভো কন্ট্রোলারের নিম্নলিখিত ত্রুটি এলার্ম সক্রিয় করে.
একটি সম্পূর্ণরূপে ব্যর্থ সেন্সর সাধারণত কম মোটর স্রোতগুলিতেও তাত্ক্ষণিক ওভারকরেন্ট অ্যালার্ম ট্রিগার করে, কারণ পরিবর্ধকটি একটি ভুল মান পড়ে যা সুরক্ষা প্রান্তিক সীমা অতিক্রম করে।
সেন্সর প্রতিস্থাপনের আগে, নিশ্চিত করুন যে ±15V সরবরাহ সঠিক এবং স্থিতিশীল এবং সেন্সরের সংযোগকারীটি সঠিকভাবে বসানো আছে।একটি loose সংযোগকারী বা বিরতিপূর্ণ সরবরাহ ত্রুটি একটি ব্যর্থ সেন্সর সঙ্গে একই উপসর্গ সৃষ্টি করতে পারে.
প্রশ্ন 1: A44L-0001-0166#200C কি সরাসরি LEM HTB-200-P এর সাথে প্রতিস্থাপনযোগ্য?
হ্যাঁ, বেশিরভাগ ক্ষেত্রে। A44L-0001-0166#200C হল Fanuc এম্প্লিফায়ারগুলিতে ব্যবহৃত LEM HTB-200-P এর জন্য Fanuc সংগ্রহের নামকরণ।
বৈদ্যুতিক স্পেসিফিকেশন সমতুল্য। প্রতিস্থাপন হিসাবে একটি LEM HTB-200-P ইনস্টল করার আগে,সংযোগকারী পিন-আউট এবং ওরিয়েন্টেশনটি এম্প্লিফায়ারের পিসিবি ফুটপ্রিন্টের সাথে মেলে তা নিশ্চিত করুন some কিছু ফ্যানুক এম্প্লিফায়ার সংশোধনগুলি সেন্সরটিকে একটি নির্দিষ্ট ওরিয়েন্টেশনে মাউন্ট করে.
পরিমাপ পরিসীমা, সরবরাহ ভোল্টেজ এবং আউটপুট স্কেলিং একই।
প্রশ্ন ২ঃ এ৪৪এল-০০০১-০১৬৬#২০০সি কিভাবে এম্প্লিফায়ারে ইনস্টল করা হয়?
সেন্সরটি একটি বোর্ড-স্তরের উপাদান যা Fanuc এম্প্লিফায়ার মডিউলের ডিসি বাস বারগুলিতে বা তার কাছে মাউন্ট করা হয়।প্রতিস্থাপন একটি মেরামতের পদ্ধতি যা এম্প্লিফায়ারের সম্পূর্ণ ডি-এনার্জি এবং ডিসি বাস ক্যাপাসিটারগুলিকে নিরাপদ ভোল্টেজে (বাস ক্যাপাসিটারগুলিতে পরিমাপ করা) ছাড়ার প্রয়োজন, শুধু পাওয়ার সুইচ এ নয়) কোন অভ্যন্তরীণ উপাদান হ্যান্ডলিং আগে।
Fanuc এম্প্লিফায়ার রক্ষণাবেক্ষণ ডকুমেন্টেশনে স্রাবের অপেক্ষার সময় এবং যাচাইয়ের পদ্ধতি নির্দিষ্ট করা হয়েছে। বাস ক্যাপাসিটার স্রাব নিশ্চিত না করে সেন্সর প্রতিস্থাপন করা মারাত্মক বিদ্যুৎ শক ঝুঁকিপূর্ণ।
প্রশ্ন 3: কোন ফ্যানুক এম্প্লিফায়ার টাইপ এই সেন্সর ব্যবহার করে?
The A44L-0001-0166#200C is used in Fanuc servo amplifier modules and spindle amplifier units that require ±200A current measurement — typically the higher-current modules in the Alpha and Beta series amplifier families, এবং Fanuc পাওয়ার সাপ্লাই/এম্প্লিফায়ার (পিএসএম) মডিউলগুলিতে।
এই সেন্সরটি ব্যবহার করে এমন সঠিক এম্প্লিফায়ার মডেলগুলি মেরামত করা হচ্ছে এমন নির্দিষ্ট মডিউলের জন্য Fanuc এম্প্লিফায়ার পার্টস তালিকা থেকে নিশ্চিত করা যেতে পারে।
প্রশ্ন ৪ঃ মোটরটি অতিরিক্ত লোড না হলেও একটি ব্যর্থ সেন্সর পুনরাবৃত্তি ওভারকরেন্ট ট্রিপ সৃষ্টি করতে পারে?
হ্যাঁ, যদি সেন্সরের আউটপুট অফসেট বিচ্ছিন্ন হয়ে যায় অথবা সেন্সরটি এমনভাবে ব্যর্থ হয়ে যায় যে এটি কোনও প্রাথমিক স্রোত ছাড়াই শূন্যের বাইরে একটি আউটপুট তৈরি করে, তাহলে এম্প্লিফায়ারটি একটি ফ্যান্টম স্রোত পড়ে।যখন এই ফ্যান্টম রিডিং অতিরিক্ত বর্তমান সুরক্ষা থ্রেশহোল্ড অতিক্রম করে, এম্প্লিফায়ারটি ওভারকরেন্টের উপর চালিত হয় যদিও মোটরটি আসলে অত্যধিক স্রোত আঁকছে না।
এটি একটি সাধারণ ডায়াগনস্টিক প্যাটার্নঃ কম বা শূন্য লোডে ওভারকরেন্ট অ্যালার্ম, পাওয়ার চক্রের উপর পরিষ্কার, এবং পুনরাবৃত্তি এটি একটি প্রকৃত মোটর বা লোড সমস্যার পরিবর্তে একটি সেন্সর সমস্যার দিকে ইঙ্গিত করে।
Q5: ±200A রেটিং মানে সেন্সর AC এবং DC বর্তমান পরিমাপ করে, অথবা শুধুমাত্র AC?
± রেটিং মানে সেন্সর দ্বি-পন্থী বর্তমান পরিমাপ করে। এটি ±200A পরিসীমা জুড়ে সঠিকভাবে ইতিবাচক এবং নেতিবাচক উভয় ফেজ বর্তমান রিপোর্ট করে।
এসি মোটর ড্রাইভগুলিতে, মোটর ফেজ স্ট্রিমগুলি সিনোসাইডাল, ইতিবাচক এবং নেতিবাচক মানগুলির মধ্যে অল্টারনেটিং। বন্ধ লুপ হল প্রভাব নীতি উভয় মেরুগুলির জন্য সঠিকভাবে কাজ করে,সেন্সরকে এসি সার্ভো এবং স্পিন্ডল মোটরের বর্তমানের পরিমাপের জন্য উপযুক্ত করে তোলে কোন অর্ধ-তরঙ্গ ক্লিপিং বা সংশোধন ছাড়াই.
