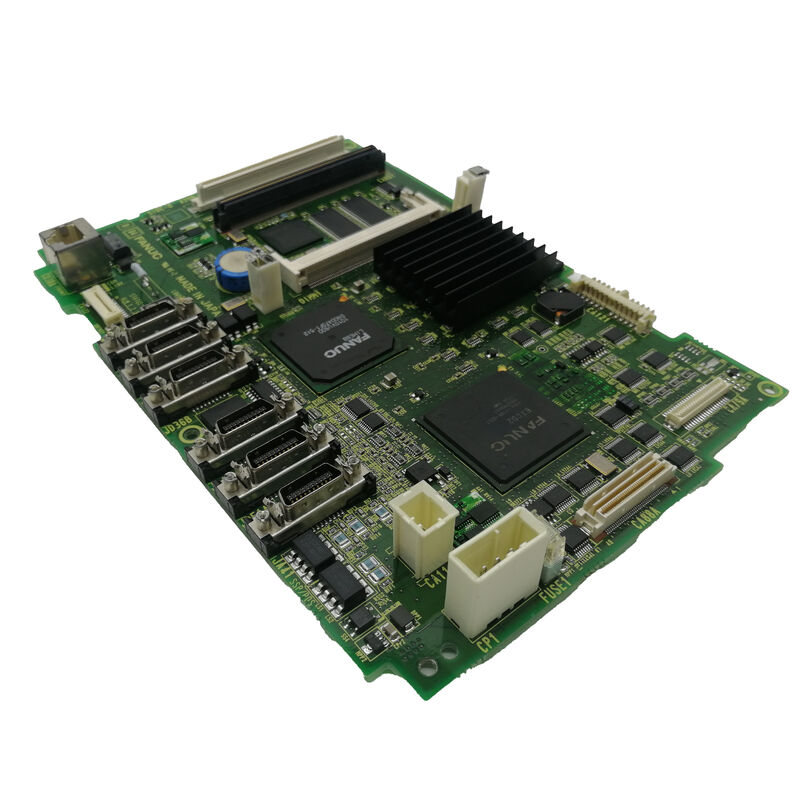

FANUC মাদারবোর্ড A20B-8200-0543 A2OB-82OO-O543

A20B-8200-0543 | FANUC 0i-D / 0i-MD / 0i-TD প্রধান PCB A3 — 5VDC / 9W / ইথারনেট PC ফাংশন / হলুদ ব্যাকপ্লেন / 0.45kg

0i-D সিস্টেম — A20B-8200-0543 যে প্রজন্ম পরিবেশন করে

FANUC সিরিজ 0i-D হল চতুর্থ প্রজন্মের 0i CNC প্ল্যাটফর্ম (0i-A, 0i-B, এবং 0i-C অনুসরণ করে)। FANUC-এর CNC অনুক্রমের মধ্যে, 0i-D হল সাধারন-উদ্দেশ্যের মেশিন টুলস - মেশিনিং সেন্টার (0i-MD) এবং টার্নিং সেন্টার (0i-TD) এর জন্য সাশ্রয়ী-কার্যকর, উচ্চ-নির্ভরযোগ্য বিকল্প যার জন্য 30i বা 31i সিরিজের উন্নত মাল্টি-অক্ষ ক্ষমতার প্রয়োজন হয় না।

0i-D প্রজন্ম তার পূর্বসূরীদের তুলনায় অর্থবহ অগ্রগতি এনেছে: উন্নত সার্ভো পারফরম্যান্স, আরও সক্ষম PMC (SA1 থেকে SB7 PMC আপগ্রেড পাথ), এবং বিল্ট-ইন PC কার্যকারিতা। A20B-8200-0543 হল এই প্রজন্মের জন্য A3 প্রধান বোর্ড — একটি ফিজিক্যাল মাদারবোর্ড যা সমস্ত অপশন কার্ড এবং মডিউল 0i-D কন্ট্রোল ইউনিটের ভিতরে সংযুক্ত থাকে।

কী স্পেসিফিকেশন

পিসি ফাংশন এবং ইথারনেট — অন্তর্নির্মিত নেটওয়ার্ক সংযোগ

A20B-8200-0543 একটি ইথারনেট পোর্ট সহ একটি PC ফাংশন অন্তর্ভুক্ত করে। এটি 0i-D প্রজন্মের একটি উল্লেখযোগ্য বৈশিষ্ট্য যা এটিকে আগের 0i প্রজন্ম থেকে আলাদা করে। পিসি ফাংশন অনুমতি দেয়:

DNC (ডাইরেক্ট নিউমেরিক্যাল কন্ট্রোল):সিএনসি-এর প্রোগ্রাম স্টোরেজে প্রোগ্রাম লোড না করে ইথারনেট নেটওয়ার্কের মাধ্যমে একটি সংযুক্ত পিসি থেকে পার্ট প্রোগ্রামগুলি CNC-তে স্ট্রিম করা যেতে পারে। মেমরিতে ফিট না হওয়া দীর্ঘ প্রোগ্রামগুলি সরাসরি পিসি সার্ভার থেকে চালানো হয়।

তথ্য সংগ্রহ:মেশিনের অবস্থা, প্রোগ্রাম এক্সিকিউশন ডাটা, এবং প্রোডাকশন কাউন্ট ইথারনেটের মাধ্যমে প্ল্যান্ট নেটওয়ার্ক সিস্টেমে প্রেরণ করা যেতে পারে। এই সংযোগটি অতিরিক্ত যোগাযোগ হার্ডওয়্যার ছাড়াই ম্যানুফ্যাকচারিং এক্সিকিউশন সিস্টেম (এমইএস) ইন্টিগ্রেশন সমর্থন করে।

প্রোগ্রাম পরিচালনা:একটি নেটওয়ার্ক সার্ভারে সংরক্ষিত প্রোগ্রাম লাইব্রেরিগুলি ইথারনেট সংযোগের মাধ্যমে মেশিনে অ্যাক্সেসযোগ্য, মাল্টি-প্রোগ্রাম উত্পাদনকে সহজ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

0i-MD মেশিনিং সেন্টার প্রধান বোর্ড ব্যর্থতা:একটি FANUC 0i-MD CNC বুট করতে ব্যর্থ হয় — LCD ফাঁকা থাকে এবং কোনো অক্ষ শক্তি প্রতিষ্ঠিত হয় না। পাওয়ার সাপ্লাই সঠিক কিনা তা নিশ্চিত করার পরে, A20B-8200-0543 ব্যর্থ প্রধান বোর্ড হিসাবে চিহ্নিত করা হয়। প্রতিস্থাপন CNC এর বুট ক্রম পুনরুদ্ধার করে, এবং ব্যাকআপ থেকে একটি পরামিতি পুনরুদ্ধার মেশিনটিকে উত্পাদনে ফিরিয়ে দেয়।

ইথারনেট সংযোগ ক্ষতি:একটি 0i-TD টার্নিং সেন্টার ডিএনসি প্রোগ্রাম স্ট্রিমিংয়ের জন্য ব্যবহৃত ইথারনেট নেটওয়ার্ক সংযোগ হারায়। তদন্ত নিশ্চিত করে যে A20B-8200-0543-এ ইথারনেট পোর্ট ব্যর্থ হয়েছে। বোর্ড প্রতিস্থাপন DNC নেটওয়ার্ক ফাংশন পুনরুদ্ধার করে, প্রোগ্রাম স্ট্রিমিং পুনরায় শুরু করার অনুমতি দেয়।

0i-D সিস্টেম সংস্কার:একটি পুরানো 0i-MD মেশিনিং সেন্টার সংস্কার করা হয়েছে। A20B-8200-0543 CNC ইউনিটের অন্যান্য বোর্ডের সাথে সম্পূর্ণ ইলেকট্রনিক্স পুনর্নবীকরণের অংশ হিসাবে প্রতিস্থাপিত হয়েছে, প্রধান বোর্ডের পরিষেবা জীবন পুনরায় সেট করে।

FAQ

প্রশ্ন 1: A20B-8200-0543 কোন 0i-D CNC মডেলের সাথে সামঞ্জস্যপূর্ণ?

A20B-8200-0543 0i-D প্রজন্মে FANUC 0i-MD (মেশিনিং সেন্টার) এবং 0i-TD (টার্নিং সেন্টার) এর জন্য নিশ্চিত করা হয়েছে। সামঞ্জস্যপূর্ণ নিয়ন্ত্রণ ইউনিট উপাধি A02B-0319-Bxxx সিরিজ (0i-MD) অন্তর্ভুক্ত করে। অন্যান্য 0i-D কনফিগারেশন বা সাব-টাইপগুলির জন্য, অর্ডার করার আগে A20B-8200-0543 খুচরা যন্ত্রাংশ তালিকার বিপরীতে নির্দিষ্ট নিয়ন্ত্রণ ইউনিটের A02B পদবি নিশ্চিত করুন।

প্রশ্ন 2: A20B-8200-0543 প্রতিস্থাপন কি ইথারনেট কনফিগারেশনকে প্রভাবিত করে?

ইথারনেট MAC ঠিকানা এবং নেটওয়ার্ক প্যারামিটার (IP ঠিকানা, সাবনেট, গেটওয়ে) সাধারণত প্রধান বোর্ডে বা CNC-এর সিস্টেম কনফিগারেশন এলাকায় অ-উদ্বায়ী মেমরিতে সংরক্ষণ করা হয়। যখন একটি প্রতিস্থাপন A20B-8200-0543 লাগানো হয়, তখন ইথারনেট নেটওয়ার্ক প্যারামিটারগুলি পুনরায় প্রবেশ করতে হতে পারে৷ প্রতিস্থাপন বোর্ডের MAC ঠিকানা মূল থেকে আলাদা হতে পারে — নেটওয়ার্ক অ্যাডমিনিস্ট্রেটরকে অবহিত করুন যাতে প্রয়োজনে DHCP সংরক্ষণ বা নির্দিষ্ট আইপি ঠিকানা অ্যাসাইনমেন্ট আপডেট করা যায়।

Q3: A20B-8200-0543 কি 0i-C বা 0i-B প্রজন্মের সাথে সামঞ্জস্যপূর্ণ?

নং A20B-8200-0543 0i-D প্রজন্মের জন্য নির্দিষ্ট। পূর্ববর্তী 0i প্রজন্মগুলি বিভিন্ন A20B সিরিজে বিভিন্ন প্রধান বোর্ড অংশ সংখ্যা ব্যবহার করে: 0i-C A16B-3200-049x পরিসরে বোর্ড ব্যবহার করে; 0i-B A16B-3200-049x পরিসরেও বোর্ড ব্যবহার করে। 0i-D-এর A20B-8200-xxxx প্রধান বোর্ডগুলি আগের 0i হার্ডওয়্যার আর্কিটেকচারের সাথে সামঞ্জস্যপূর্ণ নয়।

প্রশ্ন 4: A20B-8200-0543 এর জন্য প্রস্তাবিত শীতলকরণের প্রয়োজনীয়তা কী?

বোর্ডের বাধ্যতামূলক বায়ু সঞ্চালন প্রয়োজন - এটি প্রাকৃতিক পরিচলন শীতল করার জন্য রেট করা হয় না। 0i-D কন্ট্রোল ইউনিটের অভ্যন্তরীণ কুলিং ফ্যান সিস্টেম এই বায়ুপ্রবাহ প্রদান করে। বোর্ড প্রতিস্থাপনের আগে এবং পরে, কন্ট্রোল ইউনিটের কুলিং ফ্যান সঠিকভাবে কাজ করছে কিনা তা যাচাই করুন। একটি ব্যর্থ ফ্যান যা একটি প্রধান বোর্ড প্রতিস্থাপনের পরে অলক্ষিত হয় নতুন বোর্ড অতিরিক্ত গরম এবং অকালে ব্যর্থ হতে পারে। A20B-8200-0543 55°C এর উপরে অপারেট করলে এর নির্ভরযোগ্যতা এবং পরিষেবা জীবন কমে যাবে।

প্রশ্ন 5: A20B-8200-0543 প্রতিস্থাপনের জন্য কোন উন্নত জ্ঞান প্রয়োজন?

CNC শপিং নোট করে যে এই প্রধান বোর্ডটি প্রতিস্থাপনের জন্য, বিশেষ করে PC ফাংশন সহ সিস্টেমগুলির জন্য "নির্দিষ্ট এবং উন্নত জ্ঞানের একটি নির্দিষ্ট স্তরের প্রয়োজন"৷ জটিলতা থেকে আসে: (1) প্রতিস্থাপনের আগে একটি সম্পূর্ণ, যাচাইকৃত ডেটা ব্যাকআপের প্রয়োজন; (2) ফিটিং পরে ইথারনেট এবং পিসি ফাংশন কনফিগারেশন পদক্ষেপ; (3) সিএনসি সফ্টওয়্যার পুনরায় লোড করুন যদি মডিউলগুলিও প্রতিস্থাপন করা হয়; এবং (4) প্রধান বোর্ড অ্যাক্সেস করার জন্য LCD/MDI ইউনিটের শারীরিক বিচ্ছিন্নকরণ। FANUC 0i-D সিস্টেমের সাথে অপরিচিত প্রযুক্তিবিদদের প্রতিস্থাপন প্রক্রিয়ায় একজন যোগ্যতাসম্পন্ন FANUC পরিষেবা প্রকৌশলীকে জড়িত করা উচিত।
