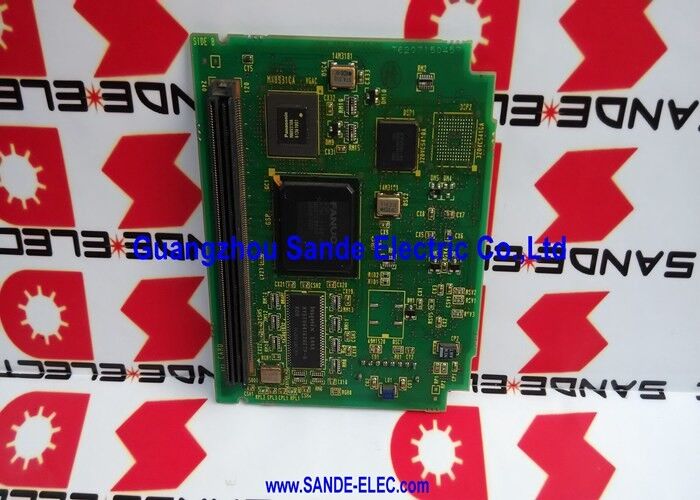

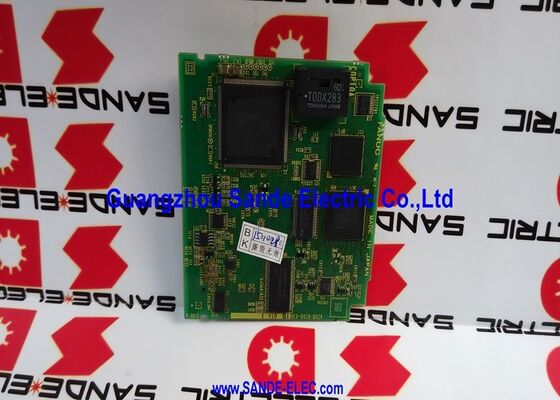

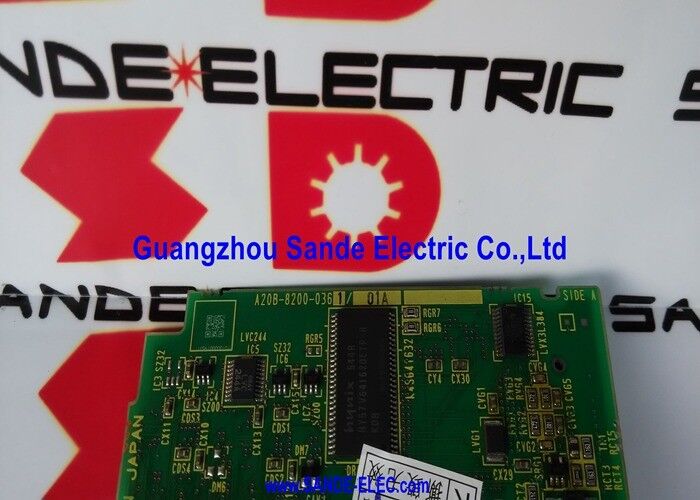

Fanuc Axis কার্ড A20B-8200-0361 A2OB-82OO-O361 A20B82000361

A20B-8200-0361∙ FANUC সিরিজ 0i-TC 2-অক্ষ FSSB সার্ভো + LCD গ্রাফিক্স কার্ড

এক কার্ড, দুটি গুরুত্বপূর্ণ কাজ

A20B-8200-0361 একটি একক PCB যা 0i-TC সিএনসি টার্ন নিয়ন্ত্রণ ইউনিটের মধ্যে দুটি স্বতন্ত্র এবং অপরিহার্য ভূমিকা পালন করেঃ

এফএসএসবি সার্ভো কন্ট্রোলার (২টি চ্যানেল):বোর্ডটি লেদারের দুটি সার্ভো অক্ষের জন্য FSSB (ফাইবার অপটিক সার্ভো সিরিয়াল বাস) যোগাযোগের সংকেত উত্পন্ন করে typically X (ক্রস-স্লাইড) এবং Z (গাড়ি) ।FSSB হল FANUC এর ফাইবার অপটিক সিরিয়াল বাস যা CNC থেকে সার্ভো এম্প্লিফায়ারগুলিতে অবস্থান কমান্ড বহন করে এবং CNC এ এনকোডার ফিডব্যাক ফেরত দেয়.

এলসিডি গ্রাফিক্স ইঞ্জিন:বোর্ড একই সময়ে CNC এর LCD ডিসপ্লে চালায় ¢ ভিডিও আউটপুট সংকেত তৈরি করে যা টার্নের ইন্টিগ্রেটেড স্ক্রিনে দেখা অপারেটর ইন্টারফেস প্রদর্শন করে। অ্যালার্ম বার্তা,প্রোগ্রামের বিষয়বস্তু, অবস্থান প্রদর্শন, এবং টুল অফসেট পেজ সব এই গ্রাফিক্স ফাংশন থেকে উদ্ভূত হয়।

একটি একক কার্ডে উভয় ফাংশন একত্রিত করা 0i-TC দ্বি-অক্ষ টার্ন কনফিগারেশনের জন্য একটি স্থাপত্যগত সিদ্ধান্ত। এটি নিয়ন্ত্রণ ইউনিটে বোর্ডের সংখ্যা হ্রাস করে,0i-C কন্ট্রোল ইউনিট কমপ্যাক্ট রাখে, এবং একটি 2-অক্ষের মেশিনের চাহিদার সাথে পুরোপুরি মেলে।

মূল বৈশিষ্ট্যাবলী

0i-TC এই কার্ডটি যে সিরিজের জন্য ডিজাইন করা হয়েছিল

FANUC সিরিজ 0i-TC (সিরিজ 0i টার্নিং সেন্টার, মডেল সি) হল 0i-C প্ল্যাটফর্মের টার্ন-কনফিগারড ভেরিয়েন্ট। যেখানে 0i-MC 3 টি বা তার বেশি অক্ষের সাথে মেশিনিং সেন্টারগুলি পরিবেশন করে,0i-TC টার্নিং অপারেশন জন্য অপ্টিমাইজ করা হয়, বিশেষ করে 2-অক্ষ (X এবং Z) কনফিগারেশন যা CNC টার্ন অ্যাপ্লিকেশন অধিকাংশ জুড়ে.

A20B-8200-0361 হল 0i-TC সিস্টেমের একমাত্র সার্ভো/গ্রাফিক্স কার্ড। সম্পূর্ণ 0i-TC কন্ট্রোল ইউনিট এর মধ্যে রয়েছেঃ প্রধান 0i-C PCB, FROM/SRAM মেমরি কার্ড, এই সমন্বিত FSSB/গ্রাফিক্স কার্ড,এবং এলসিডি প্যানেলএই কমপ্যাক্ট চারটি উপাদানের স্ট্যাক হল টার্নের সম্পূর্ণ ইলেকট্রনিক মস্তিষ্ক।

যখন A20B-8200-0361 ব্যর্থ হয়, তখন প্রদর্শন এবং সার্ভো যোগাযোগ উভয়ই একই সাথে বন্ধ হয়।টার্নটি তার অক্ষগুলি সরাতে পারে না (কোনও এফএসএসবি কমান্ড নেই) এবং কোনও সামগ্রী প্রদর্শন করতে পারে না (গ্রাফিক্স ফাংশন হারিয়ে গেছে)এই দুটি লক্ষণই এই দ্বৈত ফাংশন কার্ডের বৈশিষ্ট্য।

অ্যাপ্লিকেশন দৃশ্যকল্প

0i-TC টার্ন ব্ল্যাক ডিসপ্লে এবং সার্ভো অ্যালার্মঃএকটি 0i-TC সিএনসি টার্ন চালু হয় কিন্তু একটি ফাঁকা প্রদর্শন দেখায় এবং অবিলম্বে সার্ভো অ্যালার্ম কোড তৈরি করে।উভয় উপসর্গ একসাথে ঘটছে A20B-8200-0361 ব্যর্থ উপাদান পরিবর্তে পৃথক servo বা প্রদর্শন ব্যর্থতা হয় নিশ্চিত. প্রতিস্থাপন একই সময়ে উভয় ফাংশন পুনরুদ্ধার করে।

সিএনসি টার্নের পুনর্নির্মাণঃএকটি পুরোনো 0i-TC টার্ন কন্ট্রোল ইউনিট বোর্ড-স্তরের সংস্কারের মধ্য দিয়ে যাচ্ছে।A20B-8200-0361 প্রধান বোর্ড এবং মেমরি কার্ড বরাবর প্রতিস্থাপিত হয় সমগ্র নিয়ন্ত্রণ ইউনিট এর ইলেকট্রনিক সেবা জীবন পুনরায় সেট করতে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-8200-0361 0i-C প্ল্যাটফর্মের 0i-MC (মেশিনিং সেন্টার) সংস্করণে ব্যবহার করা যেতে পারে?

নং. A20B-8200-0361 শুধুমাত্র 0i-TC (ঘুরতে কেন্দ্র) কনফিগারেশনের জন্য ঠিক 2 FSSB সার্ভো চ্যানেল (X এবং Z অক্ষ) দিয়ে ডিজাইন করা হয়েছে।0i-MC মেশিনিং সেন্টার ভেরিয়েন্ট একটি ভিন্ন সার্ভো / গ্রাফিক্স কার্ড ব্যবহার করে অতিরিক্ত FSSB চ্যানেল 3 বা তার বেশি অক্ষ আবরণটিসি এবং এমসি ভেরিয়েন্টের মধ্যে শারীরিক বোর্ডগুলি আলাদা এবং বিনিময়যোগ্য নয়।

প্রশ্ন ২ঃ A20B-8200-0361 প্রতিস্থাপনের জন্য কি FSSB অক্ষ বরাদ্দ পুনরায় কনফিগার করা প্রয়োজন?

এফএসএসবি অক্ষ বরাদ্দ পরামিতিগুলি সিএনসির এসআরএএম প্যারামিটার মেমরিতে সংরক্ষণ করা হয়, A20B-8200-0361 কার্ডে নয়। প্রতিস্থাপন কার্ডটি মাউন্ট করার পরে,CNC বিদ্যমান FSSB পরামিতি পড়ে এবং servo amplifiers সঙ্গে যোগাযোগ পুনরায় স্থাপনযদি SRAM মডিউলটি মূল সিস্টেম থেকে অক্ষতভাবে স্থানান্তরিত হয় তবে কোনও FSSB পরামিতি পুনরায় প্রবেশের প্রয়োজন নেই।

প্রশ্ন 3: A20B-8200-0361 এর সাথে সামঞ্জস্যপূর্ণ CNC সিস্টেমের নাম কি?

সামঞ্জস্যপূর্ণ সিস্টেমগুলি A02B-03xx-Bxxx পরিসরে নামকরণ করে, বিশেষত 0i-TC কনফিগারেশন। প্রধান 0i-C PCB (A20B-8200-039x) হ'ল হোস্ট বোর্ড।অর্ডার করার আগে মেশিনের ডকুমেন্টেশন থেকে নির্দিষ্ট সিস্টেমের নাম নিশ্চিত করুন.

প্রশ্ন ৪ঃ যদি কেবলমাত্র ডিসপ্লেটি 0i-TC টারনে ব্যর্থ হয়, তাহলে কি A20B-8200-0361 প্রতিস্থাপনের প্রয়োজন?

যেহেতু এফএসএসবি সার্ভো এবং গ্রাফিক্স ফাংশনগুলি একই শারীরিক বোর্ড ভাগ করে নেয়, তাই কোনও সার্ভো অ্যালার্ম নেই এমন একটি 0i-TC টারনে একটি প্রদর্শন ত্রুটি এখনও আংশিক A20B-8200-0361 ত্রুটি নির্দেশ করতে পারে।কার্ডটি ত্রুটিযুক্ত বলে মনে হচ্ছে, LCD ব্যাকলাইট এবং LCD প্যানেল নিজেই কাজ করছে তা যাচাই করুন। যদি LCD হার্ডওয়্যার অক্ষত নিশ্চিত করা হয় এবং ডিসপ্লে অন্ধকার বা ক্ষতিগ্রস্ত থাকে,A20B-8200-0361 এর গ্রাফিক্স বিভাগ সম্ভবত ব্যর্থ হয়েছে এবং বোর্ড প্রতিস্থাপন প্রয়োজন.

প্রশ্ন 5: A20B-8200-0361 প্রতিস্থাপনের আগে কোন ব্যাকআপ ডেটা গুরুত্বপূর্ণ?

A20B-8200-0361 কার্ড নিজেই কোন সংরক্ষিত তথ্য ধারণ করে না। ডেটা FROM এবং SRAM মেমরি কার্ডে রাখা হয়। A20B-8200-0361 প্রতিস্থাপন করার আগে, সমস্ত CNC পরামিতি একটি সম্পূর্ণ ব্যাকআপ সঞ্চালন,অংশ প্রোগ্রাম, টুল অফসেট, এবং CNC এর ALL IO ব্যাকআপ ফাংশন মাধ্যমে কাজ অফসেট. যদি SRAM ব্যাটারি এছাড়াও একটি কম ভোল্টেজ সতর্কতা প্রদর্শন করা হয়,বোর্ড প্রতিস্থাপন সময় SRAM তথ্য হারানোর এড়ানোর জন্য এটি প্রথম প্রতিস্থাপন.
