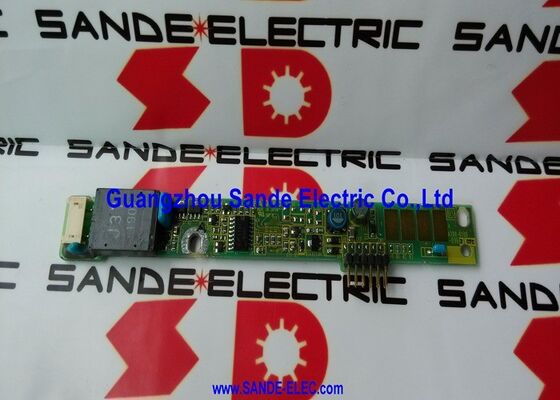

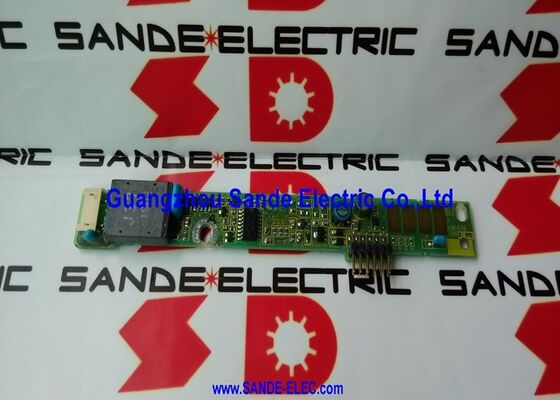

উচ্চ চাপ নিবন্ধ A20B-8100-0962 A2OB-81OO-O962 A20B81000962

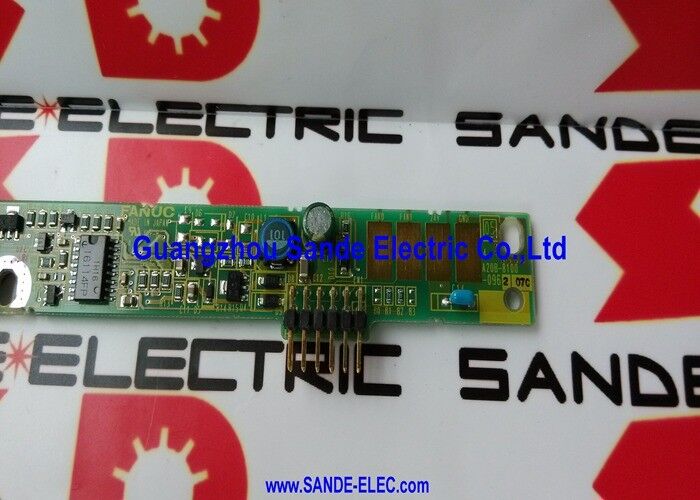

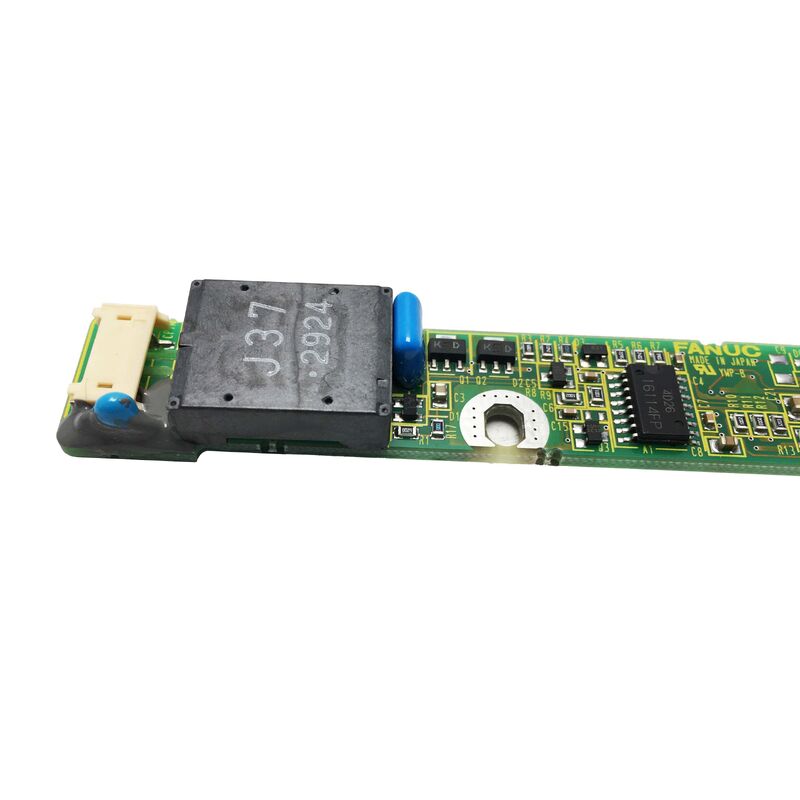

A20B-8100-0962∙ FANUC এলসিডি ইনভার্টার কার্ড ∙ সিএনসি এলসিডি ডিসপ্লে ∙ ০ ∙ ৪০°সি ∙ ৮০% আরএইচ ∙ ব্যাকলাইট পাওয়ার সাপ্লাই পিসিবি

সিএনসি ডিসপ্লেতে ইনভার্টার কার্ড কী করে

একটি FANUC CNC অপারেটর ইন্টারফেসের LCD প্যানেলের একটি দৃশ্যমান চিত্র তৈরির জন্য দুটি জিনিস প্রয়োজনঃসিএনসি থেকে ভিডিও সংকেত (যা প্রদর্শন করতে হবে তা নির্ধারণ করে) এবং প্যানেলের পিছনে ব্যাকলাইট (যা আলো সরবরাহ করে যা অপারেটরকে চিত্রটি দৃশ্যমান করে).

ভিডিও সিগন্যাল সিএনসির ডিসপ্লে কন্ট্রোলার বোর্ড থেকে আসে।

FANUC সিএনসি ডিসপ্লে যখন A20B-8100-0962 ডিজাইন করা হয়েছিল তখন CCFL (কোল্ড ক্যাথোড ফ্লুরোসেন্ট ল্যাম্প) ব্যাকলাইট ব্যবহার করে।উচ্চ-ভোল্টেজ এসি পাওয়ার ০৫০ ভোল্ট বা তার বেশি ০৪০১০০ কিলোহার্টজে কাজ করার জন্য. সিএনসি এর ডিসি পাওয়ার সাপ্লাই সরাসরি একটি সিসিএফএল চালাতে পারে না। A20B-8100-0962 হল সার্কিট যা এই রূপান্তর সম্পাদন করেঃএটা CNC থেকে নিম্ন ভোল্টেজ ডিসি সরবরাহ নেয় এবং উচ্চ ফ্রিকোয়েন্সি উত্পাদন, উচ্চ ভোল্টেজ এসি আউটপুট যা CCFL ব্যাকলাইট চালায়।

যখন A20B-8100-0962 ইনভার্টারটি ব্যর্থ হয়, তখন এলসিডি প্যানেলের ব্যাকলাইটটি নিভে যায় ∙ ডিসপ্লেটি সম্পূর্ণ অন্ধকার বা খুব ম্লান দেখায়, যদিও সিএনসি স্বাভাবিকভাবে চলছে।ছবিটি প্রযুক্তিগতভাবে ভিডিও সার্কিট দ্বারা এখনও তৈরি করা হচ্ছে, কিন্তু এটি ব্যাকলাইট আলো ছাড়া অদৃশ্য।

মূল বৈশিষ্ট্যাবলী

অপারেটিং পরিবেশের বিশেষ উল্লেখ

A20B-8100-0962 এটি পরিবেশন করে এমন সিএনসি কন্ট্রোল ইউনিটের সাথে একই পরিবেশে কাজ করার জন্য অনুমোদিতঃ

তাপমাত্রা (0 ̊40°C):সিএনসি কন্ট্রোল ক্যাবিনেটের কুলিং সিস্টেম অভ্যন্তরীণ তাপমাত্রা 40 °C অপারেটিং সীমা নীচে বজায় রাখে। যদি ক্যাবিনেটের কুলিং ব্যর্থ হয়বায়ু ফিল্টার ব্লক ∙ অভ্যন্তরীণ তাপমাত্রা এই সীমা অতিক্রম করতে পারে, অন্য বোর্ডের সাথে ইনভার্টার ঝুঁকি।

আর্দ্রতা (≤80% RH, অ-কন্ডেনসিং):ইনভার্টার কার্ডের উচ্চ-ভোল্টেজ আউটপুট বিভাগে কনডেনসেশন এমন পরিবাহী পথ তৈরি করতে পারে যা আর্কিং, ট্র্যাকিং ক্ষতি বা উপাদান ব্যর্থতার কারণ হতে পারে।আর্দ্র পরিবেশে সিএনসি ইনস্টলেশন (কাস্টিং কর্মশালা), প্রেস শপ) ক্যাবিনেটের ইতিবাচক চাপ এবং সিলিং আর্দ্র বায়ু প্রবেশের প্রতিরোধ করা উচিত।

উচ্চতা (≤১০০০ মিটার):১,০০০ মিটারের উপরে, বায়ুর ঘনত্ব হ্রাস ইনভার্টারটির উচ্চ-ফ্রিকোয়েন্সি সুইচিং ট্রানজিস্টরগুলির তাপ পরিচালনাকে প্রভাবিত করে।FANUC প্রযুক্তিগত ডকুমেন্টেশনের সাথে উপযুক্ততা নিশ্চিত না করে এই উচ্চতার উপরে স্ট্যান্ডার্ড রেটযুক্ত ইনভার্টারগুলির প্রস্তাব দেওয়া হয় না.

অ্যাপ্লিকেশন দৃশ্যকল্প

পাওয়ার-আপ এ CNC ডিসপ্লে অন্ধকার:একটি FANUC CNC কন্ট্রোল ইউনিট স্বাভাবিকভাবে চালু হয়, সমস্ত অক্ষ সাড়া দেয়, প্রোগ্রামগুলি চালানো হয়, অভ্যন্তরীণ CNC রাজ্যে এলার্ম উপস্থিত থাকে, কিন্তু অপারেটর প্যানেল প্রদর্শন সম্পূর্ণ অন্ধকার।বোতাম টিপুন CNC প্রতিক্রিয়া CNC চলমান হয় নিশ্চিত করে উৎপন্ন. একটি বহিরাগত আলোর উৎস সঙ্গে একটি পরীক্ষা LCD প্যানেল এবং ভিডিও সার্কিট অক্ষত কিন্তু ব্যাকলাইট ব্যর্থ হয়েছে নিশ্চিত করে, LCD উপর একটি মৃদু চিত্র দেখায়। A20B-8100-0962 ইনভার্টার কার্ড প্রতিস্থাপন করা হয়.ডিসপ্লে পূর্ণ উজ্জ্বলতা ফিরে আসে।

ইন্টারমিটেন্ট ডিসপ্লে ডিমিংঃএকটি সিএনসি অপারেটর প্যানেল ডিসপ্লে মাঝে মাঝে স্বাভাবিক উজ্জ্বলতা ফিরে আসার আগে উল্লেখযোগ্যভাবে ম্লান হয়। মেশিনটি উষ্ণ হওয়ার সাথে সাথে উপসর্গটি আরও খারাপ হয়।A20B-8100-0962 এর ইনভার্টার উপাদানগুলি তাপমাত্রা সম্পর্কিত অবনতি দেখায়. সক্রিয় প্রতিস্থাপন একটি সম্পূর্ণ ব্যাকলাইট ব্যর্থতা প্রতিরোধ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ ইনভার্টার কার্ডের ব্যর্থতা এবং এলসিডি প্যানেলের ব্যর্থতার মধ্যে পার্থক্য কী?

ইনভার্টার ব্যর্থতা ব্যাকলাইট হ্রাসের কারণ হয় প্যানেলটি অন্ধকার বা খুব ম্লান, তবে এলসিডি নিজেই অক্ষত। একটি এলসিডি প্যানেল ব্যর্থতা সাধারণত স্থায়ী চিত্র ত্রুটি সৃষ্টি করেঃ মৃত পিক্সেল,ছবির মধ্য দিয়ে লাইন, বা আংশিক প্রদর্শন দুর্নীতি। একটি কম কোণে LCD পৃষ্ঠের উপর একটি উজ্জ্বল আলো উজ্জ্বল করে পরীক্ষা করুন যদি আপনি একটি সঠিকভাবে রেন্ডার CNC পর্দা faintly দেখতে পারেন,ভিডিও সংকেত এলসিডি পৌঁছানোর হয় এবং ইনভার্টার ব্যর্থ উপাদান. যদি প্যানেল বিকৃতি বা অনুপস্থিত এলাকা দেখায়, এলসিডি প্যানেল নিজেই দোষ হতে পারে.

প্রশ্ন ২ঃ A20B-8100-0962 কি LED-backlit LCD প্রতিস্থাপনের সাথে ব্যবহার করা যেতে পারে?

এলইডি-ব্যাকলাইট এলসিডি প্যানেলগুলি সিসিএফএল ইনভার্টার ব্যবহার করে না। এলইডি প্যানেলগুলির নিজস্ব ইন্টিগ্রেটেড এলইডি ড্রাইভার সার্কিট রয়েছে বা সরাসরি একটি নিম্ন-ভোল্টেজ ডিসি সংকেত গ্রহণ করে।যদি মূল CCFL LCD একটি LED retrofit প্যানেল দ্বারা প্রতিস্থাপিত হয়, A20B-8100-0962 ইনভার্টারটি সাধারণত বাইপাস করা হয় বা সংযোগ বিচ্ছিন্ন করা হয় LED LED প্যানেলের শক্তির প্রয়োজনীয়তা ভিন্ন।চালিয়ে যাওয়ার আগে নির্দিষ্ট LED retrofit এর সংযোগের প্রয়োজনীয়তা নিশ্চিত করুন.

প্রশ্ন ৩: সিসিএফএল ইনভার্টারগুলো সময়ের সাথে সাথে ব্যর্থ হওয়ার কারণ কী?

সিসিএফএল ইনভার্টার ব্যর্থতা সাধারণত বয়সের সাথে সম্পর্কিত। ইনভার্টার সার্কিটের ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলি সময়ের সাথে সাথে হ্রাস পায় ¢ ক্যাপাসিট্যান্স হারাতে বা সমতুল্য সিরিজ প্রতিরোধের (ইএসআর) বৃদ্ধি বিকাশ করে।ক্যাপাসিটরের গুণমান হ্রাস পাচ্ছে, ইনভার্টার এর দোলন ফ্রিকোয়েন্সি এবং আউটপুট ভোল্টেজ অস্থির হয়ে ওঠে। CCFL ল্যাম্পগুলি নিজেই বয়সও হ্রাস পায় এবং তাদের কার্যকারিতা হ্রাস পায় এবং স্টার্ট ভোল্টেজ বৃদ্ধি পায়,ইনভার্টার উপর আরো চাপ স্থাপন. ল্যাম্প বৃদ্ধির এবং ক্যাপাসিটর বৃদ্ধির সংমিশ্রণটি সবচেয়ে সাধারণ ব্যর্থতার প্রক্রিয়া।

প্রশ্ন 4: A20B-8100-0962 কি একটি স্ট্যান্ডার্ড সিএনসি খুচরা বা মেশিন-নির্দিষ্ট উপাদান?

A20B-8100-0962 ইনভার্টার কার্ডটি একটি FANUC পার্ট নম্বর, এটি একটি স্ট্যান্ডার্ড FANUC CNC উপাদান, একটি মেশিন-নির্দিষ্ট অংশ নয়।এটি একাধিক FANUC সিএনসি প্রদর্শন কনফিগারেশন একই ইনভার্টার হার্ডওয়্যার ব্যবহার করে যে প্রদর্শিতএটি FANUC সিএনসি সিস্টেমগুলিকে সামঞ্জস্যপূর্ণ প্রদর্শন ইউনিটগুলির সাথে রক্ষণাবেক্ষণের জন্য একটি স্টকযোগ্য রিপ্লে করে তোলে।

প্রশ্ন 5: A20B-8100-0962 প্রতিস্থাপনের পরে, কোনও সিএনসি সমন্বয় প্রয়োজন?

না. ইনভার্টার কার্ড একটি খাঁটি পাওয়ার সাপ্লাই উপাদান ¢ এটি CNC এর কোন ডিজিটাল ইন্টারফেস আছে এবং কোন সংরক্ষিত পরামিতি বহন করে না.কোন সিএনসি কনফিগারেশন ধাপ ছাড়া ব্যাকলাইট অবিলম্বে আলোকিত করা উচিতযদি প্রতিস্থাপনের পরও ডিসপ্লে অন্ধকার থাকে, তাহলে সিসিএফএল ল্যাম্প নিজেই পরীক্ষা করুন ∙ ল্যাম্পটি স্বাধীনভাবে জীবন শেষ হতে পারে।
