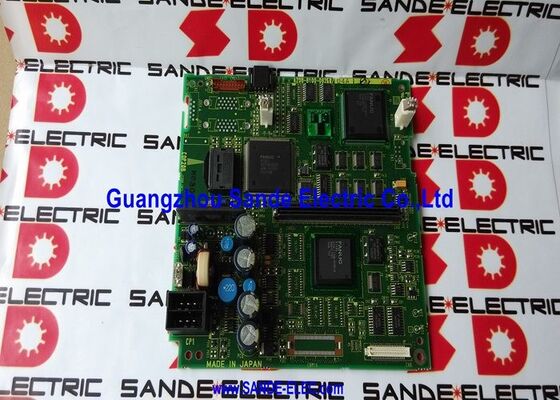

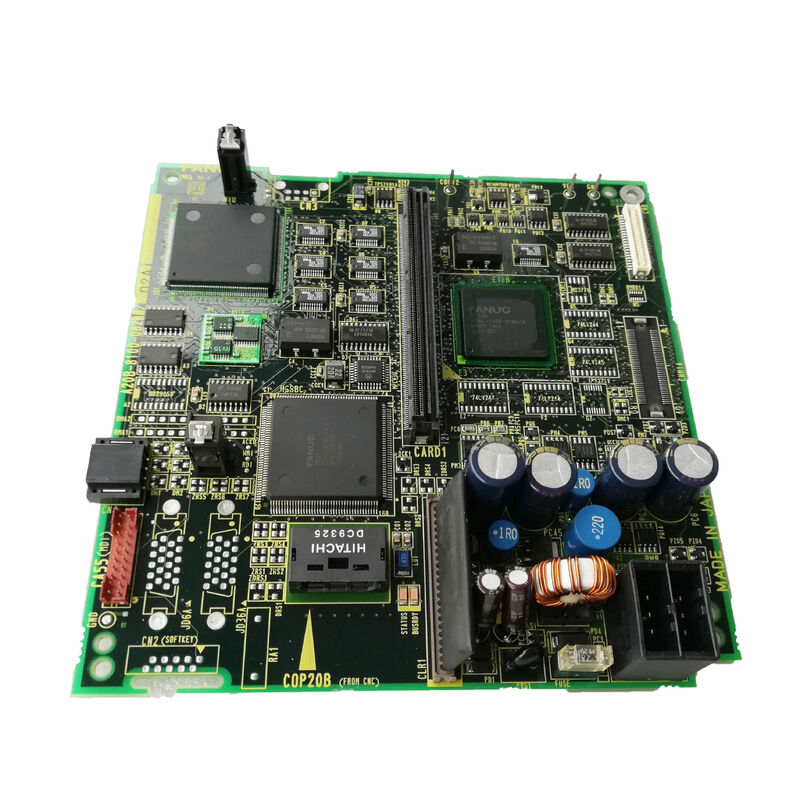

FANUC পিসি বোর্ড A20B-8100-0821 A2OB-81OO-O821 A20B81000821

A20B-8100-0821 | FANUC সিরিজ 0i-B ডিজিটাল LCD ড্রাইভার PCB — 8.4-ইঞ্চি / 9.5-ইঞ্চি LCD/MDI ইউনিট / F0i-B CNC ডিসপ্লে বোর্ড

0i-B CNC-তে LCD ডিসপ্লে — ড্রাইভার বোর্ড কী করে

FANUC সিরিজ 0i-B CNC-এর অপারেটর ইন্টারফেস হল একটি পৃথক LCD/MDI ইউনিট — একটি সম্মিলিত ডিসপ্লে এবং কীবোর্ড সমাবেশ যা CNC-এর প্রধান নিয়ন্ত্রণ ইউনিটের সাথে সংযোগ স্থাপন করে। LCD প্যানেল অপারেটরের ইন্টারফেস দেখায়: অক্ষ অবস্থান, প্রোগ্রাম বিষয়বস্তু, অ্যালার্ম বার্তা, টুল অফসেট, এবং সমস্ত CNC স্ক্রীন।

CNC এর ভিডিও সংকেত এবং শারীরিক LCD প্যানেলের মধ্যে, A20B-8100-0821 ডিজিটাল LCD ড্রাইভার PCB গুরুত্বপূর্ণ রূপান্তর সম্পাদন করে। এটি সিএনসি থেকে ডিজিটাল ডিসপ্লে ডেটা গ্রহণ করে, এটিকে এলসিডি প্যানেলের প্রয়োজনীয় নির্দিষ্ট টাইমিং সিগন্যাল এবং ভোল্টেজ লেভেলে রূপান্তর করে এবং একটি সুস্পষ্ট, সঠিকভাবে ফর্ম্যাট করা ডিসপ্লে ইমেজ তৈরি করতে প্যানেলের পিক্সেল অ্যারে এবং ব্যাকলাইট নিয়ন্ত্রণ চালায়।

A20B-8100-0821 সঠিকভাবে কাজ না করে, LCD প্যানেল ভুল বা কোনো ড্রাইভ সংকেত পায় না - ফলে একটি ফাঁকা প্রদর্শন, দূষিত চিত্র, বা ফ্লিকারিং স্ক্রীন দেখা যায়।

কী স্পেসিফিকেশন

8.4-ইঞ্চি এবং 9.5-ইঞ্চি — দুটি ডিসপ্লে সাইজ, একটি বোর্ড

A20B-8100-0821 0i-B LCD/MDI ইউনিট পরিসরের মধ্যে 8.4-ইঞ্চি এবং 9.5-ইঞ্চি LCD প্যানেল উভয়কেই সমর্থন করে। দুটি আকার 0i-B প্রজন্মের মেশিন টুল নির্মাতাদের দ্বারা ব্যবহৃত বিভিন্ন শারীরিক LCD প্যানেল বিকল্পগুলিকে উপস্থাপন করে:

8.4-ইঞ্চি LCD:ছোট 0i-B CNC অপারেটর প্যানেলে ব্যবহৃত কমপ্যাক্ট ডিসপ্লে আকার — বাঁক কেন্দ্র এবং ছোট মেশিনিং কেন্দ্রের জন্য স্থান-দক্ষ যেখানে অপারেটর প্যানেল রিয়েল এস্টেট সীমিত।

9.5-ইঞ্চি LCD:একটু বড় প্যানেল যা আরও পঠনযোগ্য ডিসপ্লে এলাকা প্রদান করে — 0i-B সিস্টেমে ব্যবহৃত হয় যেখানে একটি বড় অপারেটর প্যানেল নির্দিষ্ট করা হয়েছিল।

ড্রাইভার বোর্ডের টাইমিং প্যারামিটার এবং সিগন্যাল লেভেল উভয় স্ক্রীনের মাপকে সমর্থন করে, যার ফলে A20B-8100-0821 0i-B সিস্টেমের জন্য সঠিক প্রতিস্থাপিত হয় যার ডিসপ্লে সাইজ হয়। অর্ডার করার আগে বিদ্যমান ইউনিট থেকে ফিজিক্যাল প্যানেলের আকার নিশ্চিত করুন।

অ্যাপ্লিকেশন দৃশ্যকল্প

0i-B প্রদর্শন ব্যর্থতা:একটি FANUC 0i-B CNC লেদ অপারেটর প্যানেলে একটি ফাঁকা প্রদর্শন দেখায়। CNC সাধারনভাবে প্রোগ্রাম চালাতে থাকে — CNC প্রধান ইউনিট অক্ষত আছে তা নিশ্চিত করে। তদন্ত নিশ্চিত করে যে LCD প্যানেল এবং ব্যাকলাইট কার্যকরী যখন একটি বহিরাগত সংকেত দিয়ে পরীক্ষা করা হয়। LCD/MDI ইউনিটের ভিতরে থাকা A20B-8100-0821 LCD ড্রাইভার বোর্ডটিকে ত্রুটি হিসেবে চিহ্নিত করা হয়েছে। প্রতিস্থাপন অপারেটর প্রদর্শন পুনরুদ্ধার করে।

0i-B মেশিনিং সেন্টারে দুর্নীতি প্রদর্শন করুন:একটি 0i-B মেশিনিং সেন্টারের 8.4-ইঞ্চি এলসিডি বিকৃত অক্ষর বা একটি চকচকে চিত্র দেখায় যা মেশিনের কম্পনের সাথে পরিবর্তিত হয়। A20B-8100-0821 একটি বিরতিহীন সংকেত ত্রুটি বিকাশ করে। প্রতিস্থাপন প্রদর্শন দুর্নীতির সমাধান করে।

FAQ

প্রশ্ন 1: A20B-8100-0821 কি 0i-A এবং 0i-B উভয় সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?

CNC টুলস এলএলসি নিশ্চিত করে যে A20B-8100-0821 "0i-A, 0i-B নিয়ন্ত্রণের জন্য।" 0i-A এবং 0i-B উভয় প্রজন্মই 8.4-ইঞ্চি এবং 9.5-ইঞ্চি ডিসপ্লে সহ অনুরূপ পৃথক LCD/MDI ইউনিট আর্কিটেকচার ব্যবহার করেছে। অর্ডার করার আগে প্রযোজ্য CNC-এর জন্য খুচরা যন্ত্রাংশ ডকুমেন্টেশনের বিপরীতে নির্দিষ্ট LCD/MDI ইউনিটের অংশ নম্বর নিশ্চিত করুন।

প্রশ্ন 2: ডিজিটাল এলসিডি ড্রাইভার পিসিবি এবং অ্যানালগ এলসিডি ড্রাইভারের মধ্যে পার্থক্য কী?

একটি ডিজিটাল এলসিডি ড্রাইভার এলসিডি প্যানেলের নেটিভ ডিজিটাল ইন্টারফেসের সাথে মিলে যাওয়া বিচ্ছিন্ন ডিজিটাল সংকেত হিসাবে ডিসপ্লে ডেটা পাঠায়। একটি অ্যানালগ ড্রাইভার ভিডিও ডেটাকে একটি অবিচ্ছিন্ন অ্যানালগ সংকেতে রূপান্তর করে। আধুনিক এলসিডি প্যানেলগুলি উন্নত চিত্রের গুণমান এবং শব্দ প্রতিরোধের জন্য ডিজিটাল ইন্টারফেস ব্যবহার করে। A20B-8100-0821 হল ডিজিটাল প্রকার — 0i-B যুগের FANUC CNC ডিসপ্লে ইউনিটে ব্যবহৃত LCD প্রযুক্তির জন্য উপযুক্ত।

প্রশ্ন 3: একটি ব্যর্থ A20B-8100-0821 কি LCD প্যানেলের ক্ষতি করতে পারে?

একটি ড্রাইভার PCB ব্যর্থতা LCD প্যানেলের ইনপুট সংযোগকারীগুলিতে অস্বাভাবিক ভোল্টেজের মাত্রা বা সময় সংকেত তৈরি করতে পারে। বেশিরভাগ ক্ষেত্রে, একটি ব্যর্থ ড্রাইভার বোর্ডের কারণে ডিসপ্লে ফাঁকা হয়ে যায় বা LCD প্যানেলকে স্থায়ীভাবে ক্ষতি না করেই দূষিত সামগ্রী দেখায়। যাইহোক, একটি সংক্ষিপ্ত ড্রাইভার উপাদান থেকে টেকসই ভুল ভোল্টেজের মাত্রা LCD প্যানেলকে সম্ভাব্যভাবে চাপ দিতে পারে। প্রতিস্থাপন ড্রাইভার বোর্ড লাগানোর পরে LCD প্যানেলটি দৃশ্যত পরিদর্শন করুন — মেরামত সম্পূর্ণ ঘোষণা করার আগে পূর্ণ স্ক্রীন জুড়ে প্রদর্শন চিত্রটি সঠিক কিনা তা নিশ্চিত করুন।

Q4: A20B-8100-0821 প্রতিস্থাপনের জন্য কি কোনো CNC প্যারামিটার পরিবর্তনের প্রয়োজন হয়?

না। LCD ড্রাইভার PCB হল একটি হার্ডওয়্যার ডিসপ্লে ইন্টারফেস — এটি CNC প্যারামিটার বহন করে না। প্রতিস্থাপন A20B-8100-0821 ফিট করার পরে এবং LCD/MDI ইউনিট পুনরায় সংযোগ করার পরে, CNC-কে অবিলম্বে পাওয়ার-আপে কোনো পরামিতি পরিবর্তন ছাড়াই একটি সঠিক ডিসপ্লে তৈরি করা উচিত। প্রতিস্থাপনের পরে যদি ডিসপ্লে বিষয়বস্তু ভুলভাবে সাজানো হয় বা ভুলভাবে ফরম্যাট করা হয়, তাহলে যাচাই করুন যে CNC-এর ডিসপ্লে টাইপ প্যারামিটার ইনস্টল করা LCD প্যানেলের আকারের (8.4-ইঞ্চি বা 9.5-ইঞ্চি) সাথে মেলে।

প্রশ্ন 5: সিএনসি প্রধান ইউনিটের সাথে এলসিডি/এমডিআই ইউনিট সংযোগকারী সিগন্যাল কেবল কী?

আলাদা LCD/MDI ইউনিট একটি ডেডিকেটেড ডিসপ্লে সিগন্যাল তারের মাধ্যমে CNC এর প্রধান বোর্ডের সাথে সংযোগ করে। এই তারের ডিজিটাল ডিসপ্লে ডেটা (LVDS বা অনুরূপ ডিজিটাল ফর্ম্যাটে ভিডিও সংকেত), LCD/MDI ইউনিটের জন্য পাওয়ার সাপ্লাই রেল এবং কীবোর্ড সিগন্যাল রিটার্ন বহন করে। তারের প্রকার এবং সংযোগকারী FANUC সিরিজ 0i-B সংযোগ ম্যানুয়াল-এ সংজ্ঞায়িত করা হয়েছে। ডিসপ্লে ত্রুটিগুলি তদন্ত করার সময় তারের অবস্থা পরীক্ষা করা উচিত — একটি ক্ষতিগ্রস্ত বা খারাপভাবে সংযুক্ত সিগন্যাল কেবল একটি ব্যর্থ A20B-8100-0821 বোর্ডের মতো উপসর্গ তৈরি করতে পারে।
