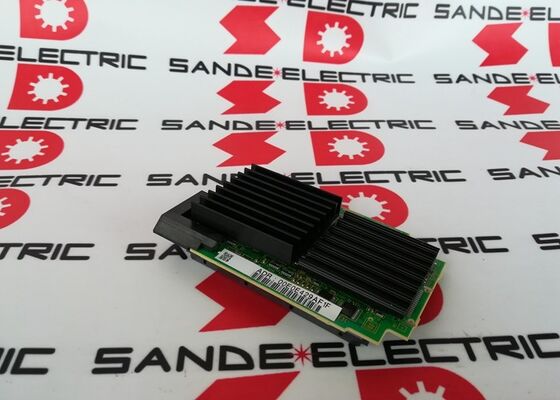

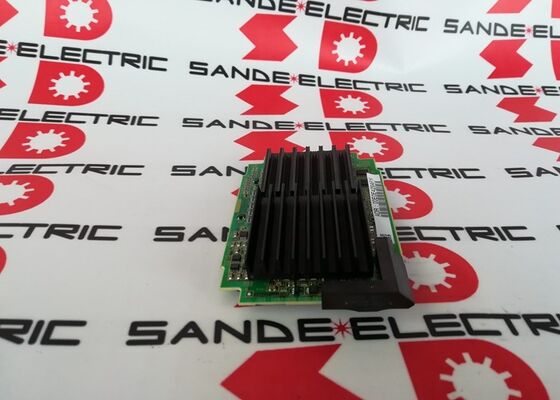

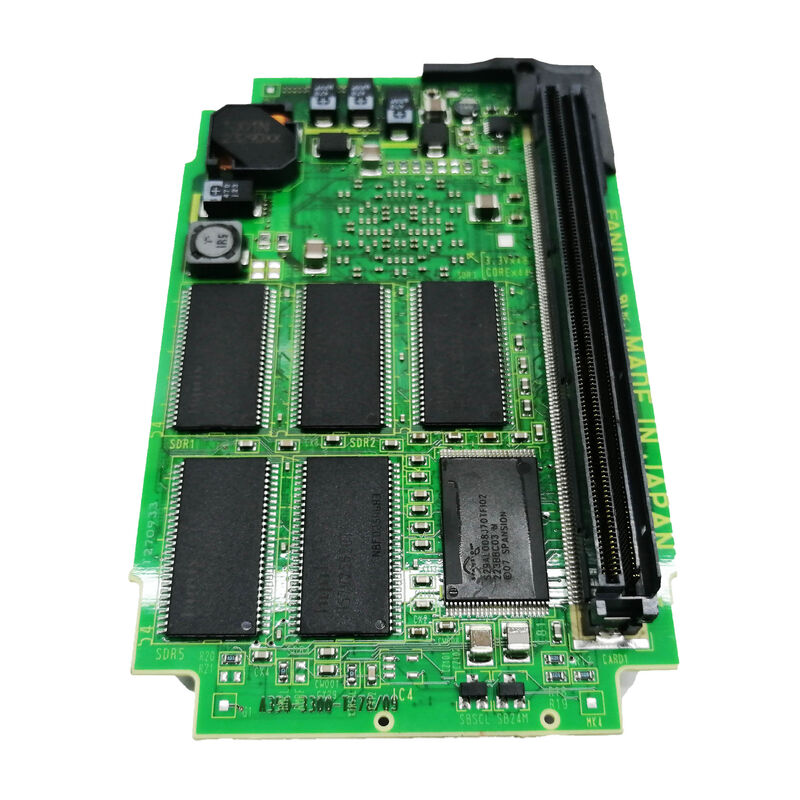

FANUC CPU BOARD A20B-3300-0472 A2OB-33OO-O472 A20B33000472

A20B-3300-0472∙ FANUC A6 CPU মডিউল 128MB SDRAM / সিরিজ 30i / প্লাগ ইন প্রসেসর কার্ড

সিরিজ ৩০আই ∙ এই কার্ডের উচ্চমানের প্ল্যাটফর্ম

FANUC সিরিজ 30i FANUC-এর আই-জেনেরেশন সিএনসি প্রোডাক্ট ফ্যামিলির শীর্ষে অবস্থিত। এটি সবচেয়ে চাহিদাপূর্ণ মেশিনিং অ্যাপ্লিকেশনগুলির জন্য নির্মিত একটি প্ল্যাটফর্ম।যখন 0i-D স্ট্যান্ডার্ড মেশিন টুলস এবং 31i/32i মাঝারি জটিল মাল্টি-অক্ষ মেশিন পরিচালনা করে, 30i এর জন্য ডিজাইন করা হয়েছেঃ

সর্বাধিক অক্ষ সংখ্যাঃ১০টি কন্ট্রোল পাথের উপর ৪০টি পর্যন্ত নিয়ন্ত্রণযোগ্য অক্ষ, যা সম্পূর্ণ স্বয়ংক্রিয় নমনীয় উত্পাদন সেল, মাল্টি-স্পিন্ডল ট্রান্সফার লাইন এবং সমান্তরাল প্রক্রিয়াকরণ যৌগিক মেশিনকে সক্ষম করে।

উচ্চ গতির কাটাঃএআই কনট্যুর কন্ট্রোল II (এআইসিসি II), ন্যানো ইন্টারপোলেশন, এবং এইচআরভি 4 উচ্চ প্রতিক্রিয়া বর্তমান নিয়ন্ত্রণ উচ্চ গতির ডাই এবং ছাঁচ মেশিনিং এবং

এয়ারস্পেস কম্পোনেন্ট কনট্যুরিং এমন গতিতে যা নিম্ন স্পেসিফিকেশনের সিএনসিতে নিম্নলিখিত ত্রুটি সৃষ্টি করবে।

যৌগিক মেশিনের ক্ষমতাঃএকযোগে মিল-টার্নিং অপারেশন, সিঙ্ক্রোনাইজড মাল্টি-স্পিন্ডল টার্নিং, এবং ইন্টার-পাথ সমন্বয় একটি একক 30i সিএনসিকে পূর্বে দুটি বা তার বেশি পৃথক সিএনসির প্রয়োজনের প্রতিস্থাপন করতে দেয়।

A20B-3300-0472 হল সিপিইউ মডিউল যা এই প্ল্যাটফর্মকে শক্তি প্রদান করে ০ 30i এর প্রধান সিপিইউ বোর্ডে ইনস্টল করা প্রসেসর কার্ড যা সিএনসির রিয়েল-টাইম কন্ট্রোল প্রোগ্রাম চালায়।

মূল বৈশিষ্ট্যাবলী

১২৮ এমবি এসডিআরএএম ০৪ অক্ষের সিস্টেমের জন্য ওয়ার্কিং মেমরি

A20B-3300-0472 এর 128MB SDRAM হল 30i এর রিয়েল-টাইম প্রসেসিং পরিবেশে উপলব্ধ কাজের মেমরি। 40 অক্ষ, 10 পথের কনফিগারেশনে, সিএনসিকে একই সাথে বজায় রাখতে হবেঃ

• অবস্থান তথ্য এবং 40 টি অক্ষের জন্য অন্তর্ভুক্তির গণনা
• সমস্ত পথ জুড়ে সমস্ত সক্রিয় অক্ষের জন্য সার্ভো কমান্ড সারি
• একাধিক পথের জন্য পিএমসি সিঁড়ি কার্যকরকরণের প্রেক্ষাপট
• সমস্ত সক্রিয় পথের জন্য প্রোগ্রামের ভবিষ্যৎ-দেখার বাফার ডেটা
• সিস্টেম সফটওয়্যার, অপশন সফটওয়্যার এবং তাদের রানটাইম ডেটা

পূর্ববর্তী সিএনসি প্রজন্মের তুলনায় 128 এমবি একটি উল্লেখযোগ্য ওয়ার্কিং মেমরি বরাদ্দ প্রতিনিধিত্ব করে।30i এর পূর্বাভাস বাফারিং সীমাবদ্ধ করা হবে যা CNC- এর সর্বাধিক ফিড রেটকে সীমাবদ্ধ করে যা কমপ্লেক্স কনট্যুরযুক্ত টুল পাথগুলি হ্রাস ছাড়াই কার্যকর করতে পারে.

অ্যাপ্লিকেশন দৃশ্যকল্প

30i সিএনসি সিপিইউ মডিউল ত্রুটিঃFANUC 30i মেশিনিং সেন্টার সিপিইউ কার্ডের দিকে নির্দেশ করে সিস্টেম এলার্ম কোড তৈরি করে। সমস্ত অক্ষ ফাংশন নিষ্ক্রিয় করা হয়। প্রধান বোর্ড, মেমরি মডিউল এবং পাওয়ার সাপ্লাই অক্ষত আছে তা নিশ্চিত করার পর,A20B-3300-0472 এর পরিবর্তেসিএনসি স্বাভাবিক কাজ পুনরায় শুরু করেছে।

রোবট কন্ট্রোলারের সিপিইউ মডিউলঃA20B-3300-0472 একই প্রধান বোর্ড হার্ডওয়্যার ব্যবহার করে FANUC রোবট কন্ট্রোলারগুলিও পরিবেশন করে।প্রতিস্থাপনের আগে "ফ্যানুক রোবট ডেটা মেমরি মডিউলগুলিতে সংরক্ষিত" ব্যাকআপ করার জন্য নোটটি সিএনসি অ্যাপ্লিকেশনগুলির মতো রোবট নিয়ামক অ্যাপ্লিকেশনগুলির জন্য প্রযোজ্য.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-3300-0472 এর মধ্যে কোন CNC-নির্দিষ্ট সফটওয়্যার আছে কি?

নং. সিএনসি সিস্টেম সফ্টওয়্যারটি FROM মডিউলগুলিতে সংরক্ষণ করা হয় separate পৃথক প্লাগ-ইন আইটেম। A20B-3300-0472 হ'ল কেবল প্রসেসিং হার্ডওয়্যারঃ এর এসডিআরএএম হ'ল কাজের মেমরি যা CPU রানটাইমে ব্যবহার করে,স্থায়ীভাবে সংরক্ষণ না করা. A20B-3300-0472 প্রতিস্থাপন FROM বিষয়বস্তু বা SRAM-সংরক্ষিত পরামিতি প্রভাবিত করে না, যদি এই মডিউল অক্ষত থাকে।

প্রশ্ন ২ঃ A20B-3300-0472 কে 30i সিস্টেমে প্রতিস্থাপনের আগে কোন ডেটা ব্যাকআপ অপরিহার্য?

সমস্ত প্যারামিটার ডেটা এবং প্রোগ্রাম ডেটা ব্যাক আপ করুন সমস্ত সক্রিয় নিয়ন্ত্রণ পাথের জন্য একটি মাল্টি-প্যাথ 30i সিস্টেমে, এর অর্থ প্রতিটি পথের জন্য প্যারামিটার এবং প্রোগ্রামগুলি পৃথকভাবে ব্যাক আপ করা হয়।এছাড়াও সব টুল ডেটা ব্যাকআপএকটি রোবট অ্যাপ্লিকেশন, সব রোবট প্রোগ্রাম এবং সিস্টেম ভেরিয়েবল ব্যাকআপ করুন। কোন বোর্ড হ্যান্ডলিং আগে ব্যাকআপ সঞ্চালন।

প্রশ্ন ৩ঃ A20B-3300-0472 (A6 টাইপ) এর তুলনায় A20B-3300-0475 (A3 টাইপ) এর পারফরম্যান্স কেমন?

উভয়ই A20B-3300 পরিবারের 128MB DRAM CPU মডিউল, তবে বিভিন্ন সিএনসি প্রজন্ম এবং প্রধান বোর্ডের ধরণের জন্যঃ

• A20B-3300-0475 (A3 প্রকার): 0i-D সিস্টেমের জন্য (প্রবেশ / মধ্যম পরিসীমা i সিরিজ)
• A20B-3300-0472 (A6 প্রকার): 30i সিরিজের জন্য (উচ্চমানের মাল্টি-অক্ষের i সিরিজ)

A6 টাইপটি একটি উচ্চতর পারফরম্যান্স সিএনসি প্ল্যাটফর্মকে লক্ষ্য করে, বৃহত্তর অক্ষের সংখ্যা, আরও নিয়ন্ত্রণ পথ এবং আরও চাহিদাপূর্ণ রিয়েল-টাইম প্রসেসিংয়ের প্রয়োজনীয়তা। তারা বিনিময়যোগ্য নয়।

প্রশ্ন ৪ঃ A20B-3300-0472 এর 128MB SDRAM যদি আংশিকভাবে ব্যর্থ হয় তাহলে কি হবে?

আংশিক মেমরির ব্যর্থতা যেখানে কিছু মেমরি সেল ত্রুটিযুক্ত তবে মডিউলটি এখনও আংশিকভাবে শুরু হয় সাধারণত বিরামবিহীন সিস্টেম অ্যালার্ম, অস্পষ্ট সিএনসি রিসেট হিসাবে প্রকাশিত হয়,অথবা প্রদর্শনের বিষয়বস্তু ক্ষতিগ্রস্ত. এই উপসর্গগুলি অন্যান্য ত্রুটির অনুরূপ হতে পারে। একটি সম্পূর্ণ, স্থায়ী মেমরি ব্যর্থতা CNC এর শক্তি-চালিত স্ব-পরীক্ষা ব্যর্থ করে এবং স্বাভাবিক স্টার্টআপ প্রতিরোধ করে। উভয় ক্ষেত্রেই,A20B-3300-0472 প্রতিস্থাপন মেমরি ত্রুটি সমাধান.

প্রশ্ন 5: A20B-3300-0472 ইনস্টলেশনের আগে পরীক্ষা করা যেতে পারে?

A20B-3300-0472 এর জন্য হোস্ট প্রধান বোর্ডের কাজ করা প্রয়োজন এটি আলাদাভাবে পরীক্ষা করা যায় না। প্রচলিত পদ্ধতি হল CNC- এ প্রতিস্থাপন মডিউল ইনস্টল করা, পাওয়ার আপ করা,বুট ক্রম পর্যবেক্ষণএকটি মডিউল যা ত্রুটিযুক্ত বলে সন্দেহ করা হয় (একটি পরিচিত-খারাপ উত্স থেকে) এটি একটি কার্যকরী 30i সিস্টেমে প্রতিস্থাপন করে পরীক্ষা করা যেতে পারে যদি এটি উপলব্ধ থাকে.
