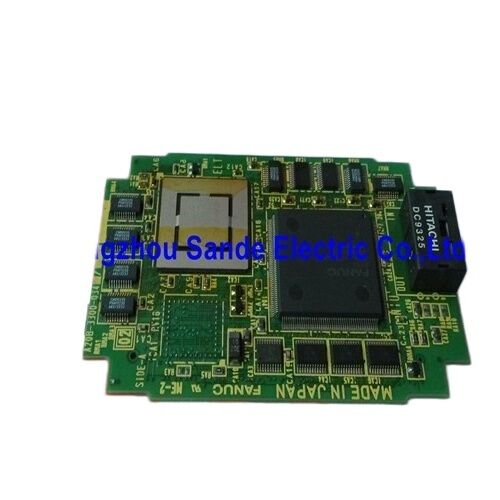

কাস্টম ফ্যানুক ডিসপ্লে সার্কিট বোর্ড এলসিডি প্যানেল পিসিবি A20B-3300-0340

A20B-3300-0340∙ FANUC এলসিডি / এমডিআই ডিসপ্লে কন্ট্রোল কার্ড ∙ এমবেডেড ইথারনেট / 7.2-ইঞ্চি ডিসপ্লে / 0i-B / 16i-B / 18i-B / 21i-B CNC

এ২০বি-৩৩০০-০৩৪০ ০ এক প্লাগ-ইন কার্ডে তিনটি ফাংশন

A20B-3300-0340 একটি কম্প্যাক্ট প্লাগ-ইন পিসি কার্ড যা FANUC আই-সিরিজ সিএনসি কন্ট্রোল ইউনিটের মধ্যে তিনটি স্বতন্ত্র ফাংশন সম্পাদন করেঃ

এলসিডি ডিসপ্লে ড্রাইভঃকার্ডটি সিএনসির ৭.২ ইঞ্চি এলসিডি প্যানেলের জন্য ভিডিও সংকেত তৈরি করে যা সিএনসির অপারেটর ইন্টারফেসের জন্য প্রদর্শন আউটপুট সরবরাহ করে।সমস্ত চাক্ষুষ তথ্য অপারেটর স্ক্রিনে দেখেন, প্রোগ্রামের বিষয়বস্তু, প্যারামিটার পেজ, টুল পাথ গ্রাফিক্স, অ্যালার্ম টেক্সট, এবং ডায়াগনস্টিক স্ক্রিনগুলি A20B-3300-0340 এর মাধ্যমে তৈরি করা হয়।

এমডিআই (ম্যানুয়াল ডেটা ইনপুট) ইন্টারফেসঃকার্ডটি এমডিআই কীবোর্ড প্যানেলের সাথে যোগাযোগের ইন্টারফেস পরিচালনা করে, যা ডেটা প্রবেশ, মোড নির্বাচন এবং সিএনসি স্ক্রিনগুলি নেভিগেট করার জন্য অপারেটরের ইনপুট ডিভাইস।একটি কার্যকরী এমডিআই ইন্টারফেস ছাড়া, অপারেটর স্থানীয়ভাবে প্রোগ্রাম লিখতে বা পরামিতি পরিবর্তন করতে পারবেন না।

এমবেডেড ইথারনেটঃকার্ডটি একটি ইথারনেট পোর্ট সরবরাহ করে যা FANUC CNC কে প্ল্যান্ট নেটওয়ার্কের সাথে সংযুক্ত করে √ ডিএনসি (ডাইরেক্ট ন্যূমারিকেল কন্ট্রোল) প্রোগ্রাম স্থানান্তর, দূরবর্তী পর্যবেক্ষণ, ডেটা সংগ্রহ,আরএস-২৩২ সিরিয়াল ক্যাবলিংয়ের প্রয়োজন ছাড়াই নেটওয়ার্কযুক্ত পিসি থেকে সিএনসি সিস্টেম ডায়াগনস্টিক.

মূল বৈশিষ্ট্যাবলী

16i/18i/21i-B কন্ট্রোলগুলির জন্য এমবেডেড ইথারনেট ∙ নেটওয়ার্ক সংযোগ

The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:

ডিএনসি অপারেশনঃনেটওয়ার্কে সংরক্ষিত অংশ প্রোগ্রাম সরাসরি CNC এর মেমরিতে স্থানান্তরিত করা যেতে পারে বা নেটওয়ার্ক সার্ভার থেকে "ড্রিপ-ফিড" মোডে চালানো যেতে পারে।অভ্যন্তরীণ সিএনসি মেমরির জন্য খুব বড় প্রোগ্রামগুলি সরাসরি নেটওয়ার্ক থেকে মেশিন করা যেতে পারে.

রিমোট মনিটরিং:ইথারনেট সংযোগটি উদ্ভিদ-স্তরের পর্যবেক্ষণ সিস্টেমগুলিকে একটি কেন্দ্রীয় পিসি থেকে সিএনসি স্ট্যাটাস ডেটা ¢ অক্ষের অবস্থান, প্রোগ্রামের নাম, অ্যালার্মের অবস্থা এবং উত্পাদন গণনা ¢ পড়তে সক্ষম করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

18i-B মেশিনিং সেন্টারে প্রদর্শন ত্রুটিঃএকটি FANUC 18i-MB মেশিনিং সেন্টার ডিসপ্লে আউটপুট হারাচ্ছে ✓ LCD একটি ফাঁকা পর্দা দেখায় যদিও CNC চালু বলে মনে হচ্ছে। A20B-3300-0340 ডিসপ্লে কার্ডটি ত্রুটি হিসাবে চিহ্নিত করা হয়েছে।প্রতিস্থাপন প্রদর্শন আউটপুট পুনরুদ্ধার করে, এমডিআই ফাংশনালিটি, এবং ইথারনেট সংযোগ।

ইথারনেট পোর্ট ব্যর্থতাঃএকটি 21i-B কন্ট্রোল তার নেটওয়ার্ক সংযোগ হারাতে পারে DNC প্রোগ্রাম ট্রান্সফার ব্যর্থ হয়। A20B-3300-0340 এর ইথারনেট ইন্টারফেস ত্রুটি হিসাবে চিহ্নিত করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-3300-0340 কি 7.2 ইঞ্চি একক এবং রঙিন এলসিডি ডিসপ্লে উভয়ের সাথে কাজ করে?

হ্যাঁ A20B-3300-0340 7.2 ইঞ্চি একরঙের এবং রঙিন এলসিডি প্যানেল সমর্থন করে।সিএনসি-তে লাগানো নির্দিষ্ট প্রদর্শন প্যানেল নির্ধারণ করে যে আউটপুটটি একক বা রঙিন ¢ কার্ড নিজেই উভয় প্যানেলের ধরণের সাথে সামঞ্জস্যপূর্ণ. প্রতিস্থাপনের কার্ড প্রদর্শন mono থেকে রঙ বা বিপরীত পরিবর্তন হবে অনুমান করার আগে বিদ্যমান প্রদর্শন প্যানেল টাইপ যাচাই করুন.

প্রশ্ন ২ঃ A20B-3300-0340 ব্যর্থ হলে MDI এবং নেটওয়ার্ক ফাংশনগুলির কী হবে?

যেহেতু A20B-3300-0340 দ্বারা সমস্ত তিনটি ফাংশন - প্রদর্শন, এমডিআই এবং ইথারনেট পরিচালিত হয়, তাই কার্ডের ব্যর্থতা সাধারণত তিনটিকে একই সাথে প্রভাবিত করে।একটি ফাঁকা বা হিমশীতল প্রদর্শন, সাড়া না দেওয়া এমডিআই কী এবং নেটওয়ার্ক সংযোগ হারানো এক শক্তিশালী ডায়াগনস্টিক সূচক যে A20B-3300-0340 ত্রুটিপূর্ণ উপাদান.

প্রশ্ন 3: A20B-3300-0340 কি FANUC 0i-B এবং 16i/18i/21i-B এর সাথে সামঞ্জস্যপূর্ণ?

হ্যাঁ, A20B-3300-0340 FANUC 0i-B, 16i-B, 18i-B, এবং 21i-B CNC সিস্টেমের জন্য নিশ্চিত করা হয়েছে। এই সিস্টেমগুলি একই আই-সিরিজ মডেল বি নিয়ন্ত্রণ স্থাপত্য এবং মাদারবোর্ড ফর্ম্যাট ভাগ করে,একই ডিসপ্লে কার্ডের মাধ্যমে ৭টি প্ল্যাটফর্মের সবগুলোতে.২ ইঞ্চি এলসিডি কনফিগারেশন।

প্রশ্ন ৪ঃ A20B-3300-0340 প্রতিস্থাপনের পর কি পুনরায় কমিশন করার প্রয়োজন আছে?

সিএনসি পরামিতি এবং অংশ প্রোগ্রামগুলি FROM / SRAM মেমরি মডিউলগুলিতে সংরক্ষণ করা হয়, ডিসপ্লে কার্ডে নয়। A20B-3300-0340 প্রতিস্থাপন সংরক্ষিত ডেটা প্রভাবিত করে না। তবেইথারনেট পোর্ট কনফিগারেশন (আইপি ঠিকানা), হোস্ট নাম, FTP সেটিংস) প্রতিস্থাপনের পরে পুনরায় যাচাই করা প্রয়োজন হতে পারে কারণ এই তথ্যগুলি পূর্ববর্তী কার্ডের কনফিগারেশনের সাথে যুক্ত হতে পারে।CNC এর ইথারনেট পরামিতি পর্দা থেকে নেটওয়ার্ক সেটিংস নিশ্চিত করুন প্রতিস্থাপন মাউন্ট করার পরে.

প্রশ্ন ৫ঃ A20B-3300-0340 এর কোন উপসর্গ রয়েছে এবং উপসর্গটি কি গুরুত্বপূর্ণ?

A20B-3300-0340 এ ফার্মওয়্যার সুফিক্স থাকতে পারে যেমন /04A (যেমন, A20B-3300-0340/04A) যা কার্ডের নির্দিষ্ট সফটওয়্যার সংশোধনকে চিহ্নিত করে।প্রতিস্থাপন কার্ডের উপসর্গটি বিদ্যমান সিএনসি হার্ডওয়্যার সংশোধনের সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুননির্দিষ্ট সিএনসি মডেলের জন্য প্রযোজ্য FANUC রক্ষণাবেক্ষণ ম্যানুয়াল সঠিক উপসর্গ সংস্করণ সনাক্ত করে।
