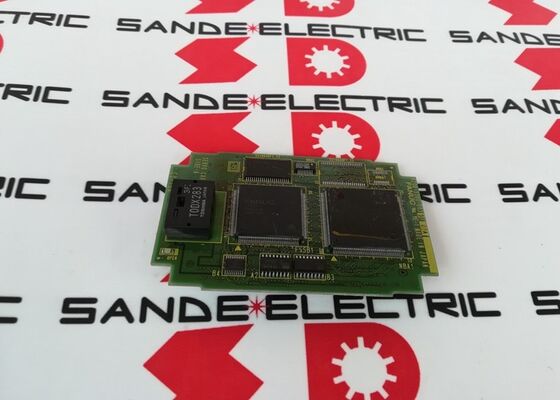

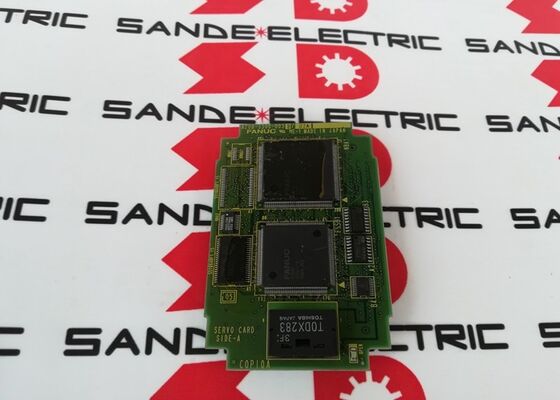

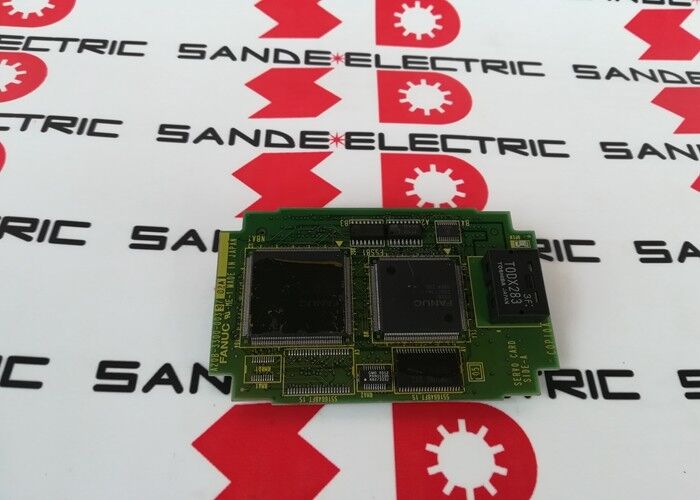

FANUC Axis কার্ড A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033 | FANUC i-সিরিজ 2-Axis FSSB সার্ভো কার্ড — প্লাগ-ইন মডিউল / 16i / 18i / 21i / মডেল A & B

FSSB ইন্টারফেস — এই কার্ডে এটি কী করে

এফএসএসবি (ফ্যানুক সার্ভো সিরিয়াল বাস) হল ফাইবার-অপ্টিক কমিউনিকেশন প্রোটোকল FANUC যা পুরানো অ্যানালগ এবং সমান্তরাল সার্ভো ইন্টারফেসগুলিকে প্রতিস্থাপন করার জন্য i-সিরিজ CNC-এর সাথে চালু করা হয়েছে। একটি একক অপটিক্যাল ফাইবার লুপ সিএনসিকে সিস্টেমের সমস্ত সার্ভো এমপ্লিফায়ারের সাথে সংযুক্ত করে, প্রতিটি পরিবর্ধককে অক্ষ অবস্থানের কমান্ড বহন করে এবং এনকোডার ফিডব্যাক ডেটা CNC-তে ফেরত দেয়।

A20B-3300-0033 এই FSSB লিঙ্কের CNC পাশ প্রয়োগ করে। এটি প্রধান মাস্টার PCB-তে প্লাগ করে এবং ফাইবার-অপ্টিক FSSB আউটপুট পোর্টের সাথে সরাসরি সংযোগ করে। এই কার্ডের মাধ্যমে, CNC সংযুক্ত SVM পরিবর্ধক শৃঙ্খলে অবস্থান কমান্ড প্রেরণ করে এবং এনকোডার প্রতিক্রিয়া গ্রহণ করে — এর 2টি অক্ষ চ্যানেলের উভয়ের জন্য গতি নিয়ন্ত্রণ লুপগুলির সমন্বয় সাধন করে৷

কী স্পেসিফিকেশন

2-অক্ষ ক্ষমতা — সিস্টেম প্রসারিত করা

একটি 2-অক্ষ CNC (X এবং Z অক্ষ সহ স্ট্যান্ডার্ড CNC লেদ) এর জন্য, একটি A20B-3300-0033 তার একক FSSB চ্যানেলের মাধ্যমে উভয় অক্ষকে নিয়ন্ত্রণ করে। FSSB ডেইজি-চেইন একটি কার্ড থেকে দুটি সার্ভো এমপ্লিফায়ারকে সংযুক্ত করে।

একটি 4-অক্ষ সিস্টেমের জন্য, প্রধান বোর্ডে দুটি সার্ভো কার্ড ইনস্টল করা আছে — প্রতিটি কার্ড তার নিজস্ব FSSB চ্যানেলের মাধ্যমে 2টি অক্ষ পরিচালনা করে। FANUC i-সিরিজ মডেল A এবং B প্রধান বোর্ডগুলি সিস্টেমের সর্বাধিক অক্ষ গণনায় পৌঁছানোর জন্য একাধিক সার্ভো কার্ডকে মিটমাট করে।

A20B-3300-0033 প্রথম FSSB চ্যানেল পরিচালনা করে (সাধারণত অক্ষ 1 এবং 2)। প্রয়োজনে একটি দ্বিতীয় কার্ড পরবর্তী জোড়া অক্ষগুলি পরিচালনা করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

16i CNC-তে সার্ভো যোগাযোগের ত্রুটি:একটি FANUC 16i মেশিনিং সেন্টার একই সাথে উভয় নিয়ন্ত্রিত অক্ষে FSSB যোগাযোগ অ্যালার্ম তৈরি করে। সার্ভো ড্রাইভ এবং মোটর সঠিকভাবে পরীক্ষা করে। A20B-3300-0033 প্লাগ-ইন সার্ভো কার্ডটিকে ত্রুটি হিসাবে চিহ্নিত করা হয়েছে৷ মডিউলটি প্রতিস্থাপন করা FSSB যোগাযোগ পুনরুদ্ধার করে এবং অক্ষ অ্যালার্ম পরিষ্কার করে।

18i লেদ সার্ভো কার্ড প্রতিস্থাপন:FANUC 18i কন্ট্রোল সহ একটি টার্নিং সেন্টার মাঝে মাঝে অক্ষ অবস্থানের ত্রুটিগুলি বিকাশ করে। পরীক্ষা নিশ্চিত করে যে A20B-3300-0033 অসামঞ্জস্যপূর্ণ FSSB সময় প্রদান করছে। একটি প্রতিস্থাপন কার্ড উভয় অক্ষে সামঞ্জস্যপূর্ণ সার্ভো যোগাযোগ পুনরুদ্ধার করে।

FAQ

প্রশ্ন 1: A20B-3300-0033 কি মডেল A এবং মডেল B i-সিরিজ CNC উভয়ের সাথে কাজ করে?

হ্যাঁ। CNC ইলেকট্রনিক্স নিশ্চিত করে যে এই কার্ডটি "16i, 18i, 21i মডেল A এবং B" এর জন্য। মডেল A এবং মডেল B প্রধান বোর্ড উভয়ের প্লাগ-ইন সকেট একই A20B-3300-0033 গ্রহণ করে। যাইহোক, মূল বোর্ড নিজেই মডেল A এবং মডেল B এর মধ্যে আলাদা — সার্ভো কার্ডটি একই, তবে এটি শুধুমাত্র সামঞ্জস্যপূর্ণ প্রধান বোর্ড প্রজন্মে ইনস্টল করুন।

প্রশ্ন 2: FSSB এর মাধ্যমে A20B-3300-0033 এর সাথে কোন সার্ভো অ্যামপ্লিফায়ারের প্রকারগুলি সংযোগ করে?

FSSB ইন্টারফেস FANUC-এর Alpha-i এবং Beta-i সিরিজের সার্ভো এমপ্লিফায়ার মডিউলগুলির সাথে সংযোগ করে যাতে একটি FSSB অপটিক্যাল ফাইবার ইনপুট পোর্ট অন্তর্ভুক্ত থাকে। পুরানো অ্যানালগ (টাইপ-এ বা টাইপ-বি) সার্ভো এমপ্লিফায়ারগুলি FSSB-এর সাথে সামঞ্জস্যপূর্ণ নয়। এই সার্ভো কার্ডটি তাদের সাথে যোগাযোগ করার আশা করার আগে ইনস্টল করা সার্ভো এমপ্লিফায়ারগুলিতে FSSB সংযোগকারী রয়েছে তা নিশ্চিত করুন৷

প্রশ্ন 3: A20B-3300-0033 কি অতিরিক্ত সার্ভো কার্ড ছাড়া 2-অক্ষ লেদ এর জন্য নিজে থেকে ব্যবহার করা যেতে পারে?

হ্যাঁ। একটি 2-অক্ষ CNC লেদ (X এবং Z অক্ষ) উভয় অক্ষ নিয়ন্ত্রণ করতে শুধুমাত্র একটি A20B-3300-0033 প্রয়োজন। কার্ডের এফএসএসবি চ্যানেল একটি ডেইজি-চেইন বিন্যাসে দুটি সার্ভো অ্যামপ্লিফায়ারের সাথে সংযোগ করে — FSSB সংকেত কার্ড থেকে প্রথম অ্যামপ্লিফায়ারে যায় এবং দ্বিতীয়টিতে চলতে থাকে। একটি স্ট্যান্ডার্ড 2-অক্ষ মেশিনের সম্পূর্ণ অক্ষ কনফিগারেশনের জন্য একটি কার্ড যথেষ্ট।

প্রশ্ন 4: A20B-3300-0033 এর সাথে কোন CNC প্যারামিটারগুলি প্রাসঙ্গিক?

CNC-তে FSSB-সম্পর্কিত প্যারামিটারগুলি FSSB চেইনের প্রতিটি সার্ভো অ্যামপ্লিফায়ারের নোড ঠিকানা, FSSB চ্যানেল প্রতি সংযুক্ত পরিবর্ধকগুলির সংখ্যা এবং FSSB যোগাযোগ চক্রের সময় নির্ধারণ করে। এই পরামিতিগুলি CNC-এর SRAM-এ রাখা হয় এবং A20B-3300-0033 কার্ড প্রতিস্থাপনের দ্বারা প্রভাবিত হয় না। একটি প্রতিস্থাপন কার্ড লাগানোর পরে, CNC-কে বিদ্যমান পরামিতিগুলি ব্যবহার করে স্বয়ংক্রিয়ভাবে FSSB যোগাযোগ পুনরায় স্থাপন করা উচিত।

প্রশ্ন 5: A20B-3300-0033 কি A20B-3300-0030 বা অন্যান্য কাছাকাছি অংশ সংখ্যার মতো?

A20B-3300-003x পরিসরের সংলগ্ন অংশ সংখ্যাগুলি বিভিন্ন অক্ষ গণনা বা ইন্টারফেসের ধরন সহ বিভিন্ন বোর্ড। A20B-3300-0030 একটি ভিন্ন অক্ষ কার্ড হতে পারে (একটি ভিন্ন অক্ষ গণনা বা সিস্টেম জেনারেশনের জন্য একটি FSSB সার্ভো কন্ট্রোলার হিসাবে পূর্ববর্তী ডকুমেন্টেশনে নিশ্চিত করা হয়েছে)। প্রতিটি অংশ নম্বর একটি নির্দিষ্ট অ্যাপ্লিকেশন পরিবেশন করে — টার্গেট সিস্টেমের প্রয়োজনীয় কার্ড স্পেসিফিকেশন নিশ্চিত না করে সংলগ্ন অংশ নম্বর প্রতিস্থাপন করবেন না।
