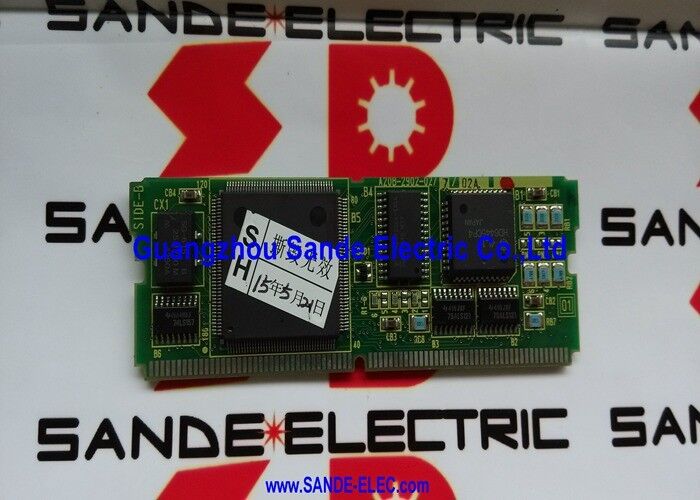

সার্কিট বোর্ড A20B-2902-0277 A2OB-29O2-O277

A20B-2902-0277∙ FANUC সিরিজ 16/18/160/180 মডেল বি ৯ ইঞ্চি হাই-রেজোলিউশন সিআরটি কন্ট্রোল মডিউল CRTC / OPT1 প্লাগ-ইন / FS16-MB / FS18-MB

সিআরটিসি মডিউল সিরিজ ১৬/১৮ মডেল বি জেনারেশন

FANUC সিরিজ 16/18 মডেল বি (16-MB, 16-TB, 18-MB, 18-TB) সিএনসি সিস্টেমগুলি একটি মডুলার ডিসপ্লে আর্কিটেকচার ব্যবহার করে।ডিসপ্লে ফাংশন প্রধান বোর্ডে সংযুক্ত করা হয় না এটি একটি প্লাগ ইন CRTC (CRT নিয়ামক) কন্যা বোর্ড দ্বারা সরবরাহ করা হয় যা CNC নিয়ন্ত্রণ ইউনিটের OPT1 (বিকল্প 1) স্লটে ইনস্টল করা হয়.

16/18-বি সিরিজের জন্য A20B-2902-027x CRTC মডিউল পরিবারের মধ্যে, বিভিন্ন মনিটর কনফিগারেশনের সাথে মেলে এমন বেশ কয়েকটি রূপ রয়েছেঃ

A20B-2902-0270:১৪ ইঞ্চি রঙিন সিআরটি ভেরিয়েন্টA20B-2902-0271:9-ইঞ্চি সিআরটি স্ট্যান্ডার্ড রেজোলিউশনA20B-2902-0272:ভিজিএ আউটপুট ভেরিয়েন্ট (এলসিডি বা ভিজিএ মনিটরের জন্য)A20B-2902-0273:১৪ ইঞ্চি সিআরটি বিকল্পA20B-2902-0275:ভিজিএ ভেরিয়েন্টA20B-2902-0276:৯ ইঞ্চি সিআরটি বিকল্পA20B-2902-0277:৯ ইঞ্চিউচ্চ রেজোলিউশনসিআরটিA20B-2902-0278:ভিজিএ ভেরিয়েন্ট

A20B-2902-0277 হল বিশেষভাবে উচ্চ-রেজোলিউশনের 9 ইঞ্চি CRT ভেরিয়েন্ট ¢ FS16/18/160/180-MB সিস্টেমের জন্য উচ্চ-রেজোলিউশনের একক রঙের CRT অপারেটর প্রদর্শন সহ নিশ্চিত।

পণ্য সম্পর্কিত মূল তথ্য

উচ্চ-রেজোলিউশনের সিআরটি

FANUC সিএনসি অপারেটর ডিসপ্লেতে, "উচ্চ রেজোলিউশন" একই সিরিজে লাগানো স্ট্যান্ডার্ড রেজোলিউশন সিআরটি মডিউল থেকে উন্নত প্রদর্শন ক্ষমতা পার্থক্য করেঃ

স্ট্যান্ডার্ড রেজোলিউশনঃটেক্সট-প্রধান প্রদর্শনগুলির জন্য ব্যবহৃত হয় যা অক্ষের অবস্থান, প্রোগ্রামের সামগ্রী, সরঞ্জাম অফসেট এবং অ্যালার্ম কোডগুলি দেখায় যা সিএনসির মৌলিক অক্ষর-ভিত্তিক ইন্টারফেসের জন্য যথেষ্ট।

উচ্চ রেজোলিউশনঃ৯ ইঞ্চি স্ক্রিনে প্রতি ইউনিট এলাকায় আরও বেশি পিক্সেল তৈরি করে যা পাঠযোগ্যতার ক্ষতি ছাড়াই পৃষ্ঠায় আরও সূক্ষ্ম অক্ষর রেন্ডারিং, আরও তীক্ষ্ণ গ্রাফিক্স এবং আরও প্রদর্শন সামগ্রী সক্ষম করে।সিএনসি সিস্টেমের জন্য যেখানে গ্রাফিকাল টুল পাথ প্রদর্শিত হয়, উচ্চতর ঘনত্ব প্রোগ্রাম তালিকাভুক্ত মতামত, বা আরো বিস্তারিত ডায়াগনস্টিক স্ক্রিন প্রয়োজন হয়, উচ্চ রেজোলিউশন CRT মডিউল মান মডিউল না পারে যে প্রদর্শন মান প্রদান করে।

A20B-2902-0277 উচ্চ-রেজোলিউশনের ডিসপ্লে কনফিগারেশনের জন্য প্রয়োজনীয় উচ্চতর পিক্সেল ঘনত্বের সাথে একটি 9-ইঞ্চি সিআরটি চালায়।

OPT1 প্লাগ-ইন আর্কিটেকচার

সিরিজ 16/18 মডেল বি সিএনসি কন্ট্রোল ইউনিটের ডিসপ্লেটি OPT1 বোর্ড দ্বারা পরিবেশন করা হয়। সিএনসির কার্ড র্যাকের মধ্যে একটি ডেডিকেটেড সম্প্রসারণ স্লট বোর্ড। সিআরটিসি মডিউলটি এই OPT1 বোর্ডের একটি সকেটে প্লাগ করে,সিআরটিসির ভিডিও আউটপুটকে সিআরটি মনিটরের ডিফ্লেকশন এবং ইনটেনসিটি সার্কিটগুলির সাথে সংযুক্ত করা.

A20B-2902-0277 প্রতিস্থাপনের জন্য প্রয়োজনঃ

1. সিএনসি কন্ট্রোল ইউনিট খুলুন এবং OPT1 বোর্ডের অবস্থান
2. ব্যর্থ CRTC মডিউলটি OPT1 বোর্ডে তার সকেট থেকে অপসারণ করা হচ্ছে
3. প্রতিস্থাপন মডিউলটি একই সকেটে মাউন্ট করা
4. বন্ধ এবং পুনরুদ্ধার ক্ষমতা √ কোন পরামিতি পরিবর্তন প্রয়োজন

অ্যাপ্লিকেশন দৃশ্যকল্প

16-এমবি সিএনসি ডিসপ্লে ব্যর্থতাঃএকটি FANUC 16-MB মেশিনিং সেন্টার তার অপারেটর প্রদর্শন হারায় ∙ 9-ইঞ্চি CRT ফাঁকা হয়ে যায় বা ক্ষতিগ্রস্ত সামগ্রী দেখায়। সিএনসি অপারেশন স্বাভাবিকভাবে অব্যাহত থাকে।রোগ নির্ণয় A20B-2902-0277 CRTC মডিউলের ত্রুটি বিচ্ছিন্ন করে. প্রতিস্থাপন ডিসপ্লে পুনরুদ্ধার.

প্রদর্শন মানের রক্ষণাবেক্ষণঃএকটি 18-এমবি সিএনসিতে উচ্চ রেজোলিউশনের 9-ইঞ্চি সিআরটি CRTC মডিউল উপাদানগুলির বৃদ্ধির কারণে বিকৃত অক্ষর রেন্ডারিং বিকাশ করে।A20B-2902-0277 প্রতিস্থাপন CRT মনিটর নিজেই প্রতিস্থাপন ছাড়া প্রদর্শন মান পুনরুদ্ধার.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A20B-2902-0277 কি ভাবে A20B-2902-0271 (এছাড়াও একটি 9-ইঞ্চি CRT মডিউল) থেকে আলাদা?

উভয়ই সিরিজ 16/18-বি পরিবারের জন্য 9-ইঞ্চি সিআরটি সিআরটিসি মডিউল, তবে 0277 হ'ল উচ্চ-রেজোলিউশন বৈকল্পিক এবং 0271 হ'ল স্ট্যান্ডার্ড-রেজোলিউশন বৈকল্পিক।উচ্চ রেজোলিউশনের সংস্করণ স্ক্যান লাইন প্রতি আরো পিক্সেল উৎপন্ন, একই শারীরিক 9 ইঞ্চি স্ক্রিনে আরও সূক্ষ্ম অক্ষর এবং গ্রাফিক্স রেন্ডারিং তৈরি করে।অর্ডার করার আগে বোর্ড লেবেলে অংশ নম্বর চেক করে নির্দিষ্ট CNC উপর ইনস্টল করা হয় যা বৈকল্পিক নিশ্চিত করুন.

প্রশ্ন ২ঃ A20B-2902-0277 কি সিরিজ ১৬/১৮ মডেল সি (এমসি) সিএনসিতে লাগানো যায়?

কেএফএএস এলএলসির পার্টস লিস্টে A20B-2902-0277 দেখানো হয়েছে যা মডেল B (16MB/18MB) এবং মডেল C (16MC/18MC) উভয় অংশের তালিকায় উপস্থিত রয়েছে।B এবং C কনফিগারেশনের মধ্যে সামঞ্জস্যতা নির্দিষ্ট OPT1 বোর্ড বৈকল্পিক এবং CNC সিস্টেম সংস্করণ উপর নির্ভর করে. নির্দিষ্ট সিএনসি এর খুচরা যন্ত্রাংশ ডকুমেন্টেশন থেকে নিশ্চিত করুন যে 0277 ইনস্টল করা সিস্টেম কনফিগারেশনের জন্য নির্দিষ্ট করা হয় কিনা।

প্রশ্ন ৩ঃ কোন লক্ষণগুলি দেখায় যে A20B-2902-0277 টি সিআরটি মনিটর টিউবের তুলনায় ব্যর্থ হয়েছে?

একটি ব্যর্থ সিআরটিসি মডিউল সাধারণত ডিসপ্লে বিষয়বস্তুর হঠাৎ, সম্পূর্ণ ক্ষতির কারণ হয়। টিউব বৃদ্ধির সাথে ধীরে ধীরে ডিমিং ছাড়াই সিআরটি অন্ধকার হয়ে যায়।একটি ব্যর্থ সিআরটি টিউব প্রগতিশীল উপসর্গ দেখায়: কম উজ্জ্বলতা, ফোকাসের ক্ষতি, জ্যামিতিক বিকৃতি। যদি 9-ইঞ্চি সিআরটি অন্ধকার হয় তবে সিএনসি স্বাভাবিকভাবে কাজ করে (অক্ষগুলি সরানো, প্রোগ্রামগুলি চালানো, অ্যালার্ম পরিষ্কার),এবং একটি বহিরাগত সংকেত সঙ্গে CRT পরীক্ষা টিউব অক্ষত নিশ্চিত, A20B-2902-0277 CRTC মডিউলটি প্রতিস্থাপনের লক্ষ্য।

প্রশ্ন 4: A20B-2902-0277 প্রতিস্থাপন কোন CNC পরামিতি সমন্বয় প্রয়োজন?

না. সিআরটিসি মডিউলটি একটি ডিসপ্লে হার্ডওয়্যার উপাদান ¢ এটি সিএনসি পরামিতিগুলি সঞ্চয় করে না। প্রতিস্থাপন A20B-2902-0277 মাউন্ট করার পরে এবং সিএনসিতে পাওয়ার দেওয়ার পরে, ডিসপ্লেটি অবিলম্বে পুনরুদ্ধার করা উচিত।যদি প্রদর্শন বিন্যাসটি ভুল দেখায় (ভুল অক্ষরের আকার বা স্কেলিং), সিএনসির ডিসপ্লে টাইপ প্যারামিটার ইনস্টল করা মডিউল কনফিগারেশনের সাথে মেলে কিনা তা পরীক্ষা করুন।

প্রশ্ন ৫ঃ সম্পূর্ণ মডিউলটি ব্যর্থ হলে কি A20B-2902-0277 মেরামতযোগ্য?

A20B-2902-0277 একটি SMD (Surface Mount Device) নির্মাণ মডিউল।একটি বিশেষায়িত সিএনসি ইলেকট্রনিক্স সার্ভিস সেন্টার দ্বারা উপাদান স্তরের মেরামত সনাক্তযোগ্য ব্যর্থ উপাদানগুলির সাথে ত্রুটিগুলির জন্য প্রযুক্তিগতভাবে সম্ভব (অসিলেটর ব্যর্থতা)উত্পাদন-সমালোচনামূলক মেশিনগুলির জন্য, সরাসরি বোর্ড প্রতিস্থাপন দ্রুততর রেজোলিউশন।মেরামত একটি কার্যকর বিকল্প যখন প্রতিস্থাপন মডিউল পাওয়া যায় না বা যখন মেরামতের খরচ উল্লেখযোগ্যভাবে কম.
