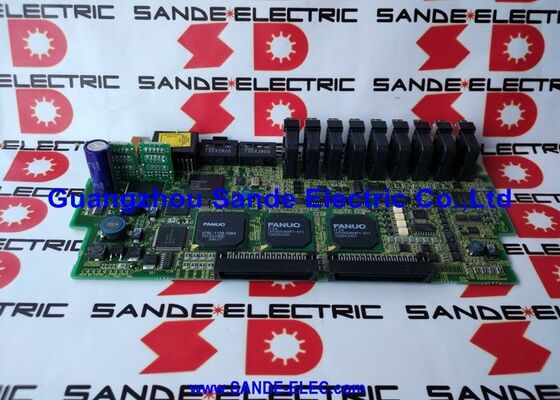

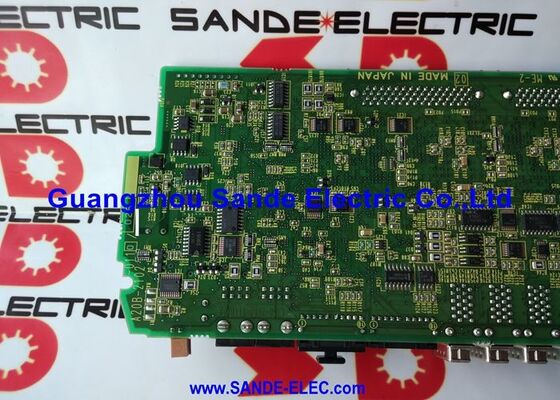

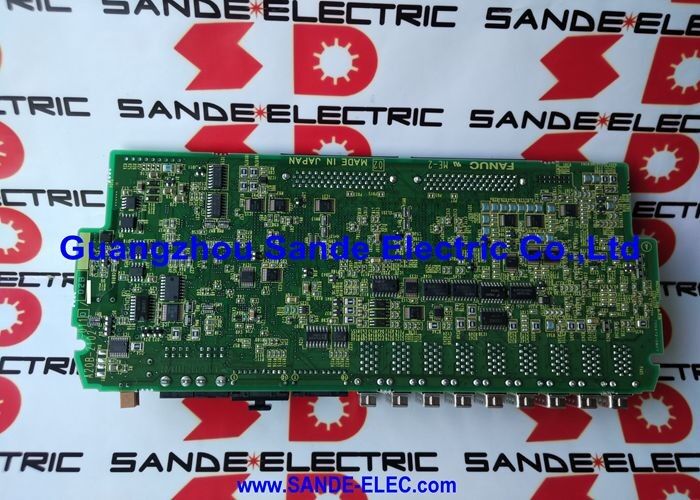

মাদারবোর্ড A20B-2102-0110 A20B21020110 A2OB-21O2-O11O

A20B-2102-0110∙ FANUC A20B-2102 সিরিজ সার্ভো পিসিবি বোর্ড ∙ সিএনসি মেশিন টুল ড্রাইভ সিস্টেম / ইন্ডাস্ট্রিয়াল অটোমেশন রিপেয়ার

এ২০বি-২১০২ সিএনসি মেশিন টুলসের জন্য সার্ভো ড্রাইভ বোর্ড সিরিজ

A20B-2102 সিরিজটি সিএনসি মেশিন টুল অ্যাপ্লিকেশনগুলির জন্য সার্ভো ড্রাইভ বোর্ডগুলির সাথে যুক্ত FANUC এর PCB পরিবারগুলির মধ্যে একটি।এই সিরিজের বোর্ড সার্ভো এম্প্লিফায়ার মডিউল এবং সংশ্লিষ্ট ড্রাইভ হার্ডওয়্যার পাওয়া যায়, যেখানে তারা নিয়ন্ত্রণ, পাওয়ার ইন্টারফেস, এবং সংকেত রূপান্তর ফাংশনগুলি পরিবেশন করে যা সঠিক অক্ষ গতি সম্ভব করে।

FANUC সিএনসি সার্ভো ড্রাইভ মডিউলের আর্কিটেকচারে, PCB স্ট্যাক স্পষ্টভাবে সংজ্ঞায়িত ভূমিকা পালন করেঃ

কন্ট্রোল বোর্ডবর্তমান কন্ট্রোল অ্যালগরিদম পরিচালনা করুন, FSSB বা Type-A/B সিরিয়াল ইন্টারফেসের মাধ্যমে CNC থেকে অক্ষের কমান্ড গ্রহণ করুন, এবং গেট ড্রাইভ সংকেত তৈরি করুন যা মডিউলের পাওয়ার ট্রানজিস্টরগুলি স্যুইচ করে।

ওয়্যারিং বা পাওয়ার ইন্টারফেস বোর্ডহাই-কুরেন্ট পাথগুলি বহন করুন ডিসি বাস সংযোগগুলি, তিন-ফেজ মোটর আউটপুট টার্মিনাল সংযোগগুলি এবং বর্তমান সেন্সর ইন্টারফেসগুলি এবং মডিউলটিকে মেশিনের তারের সাথে শারীরিকভাবে সংযুক্ত করুন।

সাইড বোর্ডবৃহত্তর ড্রাইভ কনফিগারেশনে মাল্টি-অক্ষ মডিউলগুলির জন্য সম্প্রসারিত সংযোগ বা অতিরিক্ত চ্যানেল ইন্টারফেস সরবরাহ করে।

A20B-2102 সিরিজের বোর্ডগুলি তাদের পরিবেশন করা সার্ভো ড্রাইভ সমাবেশগুলির মধ্যে এই কার্যকরী অবস্থানগুলির মধ্যে একটি বা একাধিক দখল করে। A20B-2102-0110 এই সিরিজের মধ্যে একটি নির্দিষ্ট বোর্ড।

পণ্য সম্পর্কিত মূল তথ্য

সিএনসি মেশিন টুল কনটেক্সট

FANUC-এর সার্ভো ড্রাইভ PCB-গুলি তাদের দ্বারা সজ্জিত প্রতিটি সিএনসি মেশিন টুলের গতির নির্ভুলতার ভিত্তিতে। The position accuracy of a machining centre — its ability to position within microns and maintain that position under cutting load — ultimately depends on the integrity of the servo control electronicsসিএনসি প্রধান বোর্ড থেকে সার্ভো কার্ড, ড্রাইভ এম্প্লিফায়ার কন্ট্রোল বোর্ড এবং পাওয়ার স্টেজ পর্যন্ত।

যখন A20B-2102 সিরিজের একটি ড্রাইভ PCB ব্যর্থ হয়, তখন প্রভাব বোর্ডের ভূমিকার উপর নির্ভর করেঃ

একটি ব্যর্থকন্ট্রোল বোর্ডসাধারণত প্রভাবিত অক্ষগুলিতে সার্ভো এলার্ম সৃষ্টি করে √ অবস্থান ত্রুটি, সার্ভো-প্রস্তুত ব্যর্থতা, বা FSSB যোগাযোগ ত্রুটি।

একটি ব্যর্থপাওয়ার ইন্টারফেস বোর্ডসাধারণত বিদ্যুতের সাথে সম্পর্কিত উপসর্গগুলি সৃষ্টি করে, অতিরিক্ত বর্তমানের অ্যালার্ম, ফেজ-টু-ফেজ ত্রুটি, বা লোডের অধীনে ড্রাইভ হার্ডওয়্যার সুরক্ষা ভ্রমণ।

উভয় ক্ষেত্রেই, ব্যর্থ বোর্ড পুনরুদ্ধার সার্ভো ড্রাইভের সম্পূর্ণ অপারেটিং স্পেসিফিকেশন পুনরুদ্ধার করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সার্ভো ড্রাইভ মডিউল মেরামতঃএকটি FANUC সিএনসি মেশিনিং সেন্টার এক বা একাধিক অক্ষের উপর একটি সার্ভো অ্যালার্ম বিকাশ করে। ড্রাইভ ডায়াগনস্টিক এম্প্লিফায়ার মডিউলের অভ্যন্তরে A20B-2102-0110 বোর্ডে ত্রুটিটি বিচ্ছিন্ন করে।প্রতিস্থাপন স্বাভাবিক সার্ভো অপারেশন পুনরুদ্ধার.

কর্মশালার রিপেয়ার ইনভেন্টরিঃএকটি মেশিন শপ যা FANUC সিএনসি সরঞ্জাম পরিচালনা করে A20B-2102-0110 স্টক করে একটি কর্মশালার স্তরের রিপেয়ার হিসাবে, উৎপাদন বন্ধ না করে PCB স্তরের সার্ভো ত্রুটির ক্ষেত্রে দ্রুত বোর্ডের বিনিময় সক্ষম করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ সার্ভো ড্রাইভের ব্যর্থ উপাদান হিসেবে A20B-2102-0110 সনাক্ত করার সঠিক পদ্ধতি কি?

সার্ভো ড্রাইভ মডিউল ভিতরে বোর্ড লেবেল থেকে অংশ নম্বর পড়ুন. যদি লেবেল A20B-2102-0110 পড়া, এই প্রতিস্থাপন লক্ষ্য. বোর্ড ব্যর্থ হয়েছে উপসংহার আগে, মোটর নিশ্চিত,এনকোডার ক্যাবল, এবং তারের অক্ষত. নিশ্চিত-সঠিক বহিরাগত সার্কিট সঙ্গে servo এলার্ম ড্রাইভ ইলেকট্রনিক্স দিকে নির্দেশ; ড্রাইভ মডিউল মধ্যে,সিস্টেম্যাটিক বোর্ড-স্তরের পরীক্ষা বা প্রতিস্থাপন নির্দিষ্ট ব্যর্থ PCB সনাক্ত করে.

প্রশ্ন ২ঃ A20B-2102-0110 এর ফিটিংয়ের জন্য সার্ভো গেইন রি-টিউনিং প্রয়োজন?

না. সার্ভো লাভ (লুপ লাভ, ত্বরণ / হ্রাস হার, অবস্থান ত্রুটির সীমা) সিএনসির অক্ষ প্যারামিটার মেমরিতে সংরক্ষণ করা হয়, সার্ভো ড্রাইভ পিসিবিতে নয়।A20B-2102-0110 প্রতিস্থাপন servo পরামিতি সেটিংস পরিবর্তন করে না. প্রতিস্থাপনটি ইনস্টল করার পরে, সম্পূর্ণ উত্পাদন চক্র পুনরায় শুরু করার আগে সার্ভো রেডিটি প্রতিষ্ঠিত হয়েছে কিনা তা যাচাই করুন এবং নিম্ন গতিতে সঠিক অক্ষ প্রতিক্রিয়া নিশ্চিত করুন।

প্রশ্ন 3: A20B-2102-0110 এর জন্য "তাজা/অর্ধ-তাজা" শর্ত বলতে কী বোঝায়?

"নতুন" সাধারণত একটি নতুন, অব্যবহৃত বোর্ড নির্দেশ করে।"অর্ধ-তাজা" এমন একটি বোর্ডকে বর্ণনা করে যা সর্বনিম্ন অপারেটিং সময় পেয়েছে। একটি সিস্টেম থেকে একটি বোর্ড যা ইনস্টল করা হয়েছিল তবে অপসারণের আগে সংক্ষিপ্তভাবে কাজ করেছিল, অথবা একটি নতুন ইন-বক্স সিস্টেম থেকে একটি বোর্ড যা কখনও উত্পাদন করা হয় নি। উভয় অবস্থা উল্লেখযোগ্য অপারেটিং ঘন্টা সঙ্গে একটি বোর্ড থেকে পছন্দসই,কারণ কম তাপীয় চক্র এবং উপাদান পরিধানের অর্থ আরও অবশিষ্ট সেবা জীবন.

প্রশ্ন 4: A20B-2102 সিরিজের সার্ভো ড্রাইভ বোর্ডগুলির জন্য কি ব্যর্থতার মোডগুলি জানা আছে?

সার্ভো ড্রাইভ পিসিবিগুলির জন্য সাধারণ ব্যর্থতার মোডগুলির মধ্যে রয়েছেঃ ইলেক্ট্রোলাইটিক ক্যাপাসিটর অবনতি (ফিল্টার দক্ষতা হ্রাস করে, সংবেদনশীল এনালগ সার্কিটগুলিতে ভোল্টেজ রিপল সৃষ্টি করে),গেট ড্রাইভার আইসির ত্রুটি (এক বা একাধিক আইজিবিটি ডিভাইসের ভুলভাবে স্যুইচ করার কারণ), সাধারণত ওভারকরেন্ট অ্যালার্ম হিসাবে প্রকাশিত হয়), এবং বর্তমান সেন্সর ইন্টারফেস সার্কিট ত্রুটি (ভুল বর্তমান প্রতিক্রিয়া কারণ, বন্ধ লুপ বর্তমান নিয়ন্ত্রণ ব্যাহত) ।একটি যোগ্যতাসম্পন্ন সার্ভিস ইঞ্জিনিয়ার দ্বারা বোর্ড স্তরের পরিদর্শন এবং উপাদান পরীক্ষার উপাদান মেরামত বা সম্পূর্ণ বোর্ড প্রতিস্থাপন মধ্যে সিদ্ধান্ত নেওয়ার আগে নির্দিষ্ট ত্রুটি সনাক্ত.

প্রশ্ন 5: A20B-2102-0110 বিভিন্ন FANUC ড্রাইভ মডিউল রেটিং জুড়ে ব্যবহার করা যেতে পারে?

একই সিরিজের ড্রাইভ পিসিবিগুলি প্রায়শই একটি ড্রাইভ মডিউল পরিবারের মধ্যে বর্তমানের রেটিংগুলির একটি পরিসরে সাধারণ হয় the নিয়ন্ত্রণ যুক্তি একই, যখন পাওয়ার ডিভাইসগুলি বর্তমান রেটিংয়ের সাথে পরিবর্তিত হয়।A20B-2102-0110 A20B-2102 সিরিজের মধ্যে একাধিক মডিউল রেটিং কভার করে কিনা তা এই নির্দিষ্ট বোর্ডের জন্য FANUC এর নকশার উপর নির্ভর করে. প্রযোজ্য ড্রাইভ মডিউলের খুচরা যন্ত্রাংশের তালিকা থেকে নিশ্চিত করুন যে বোর্ডটি মেশিনে ইনস্টল করা নির্দিষ্ট মডিউলের জন্য অনুমোদিত কিনা।
