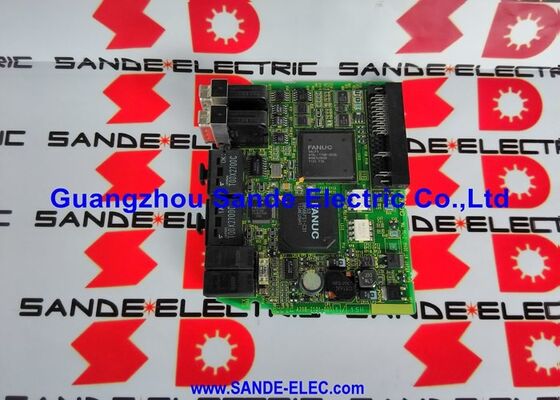

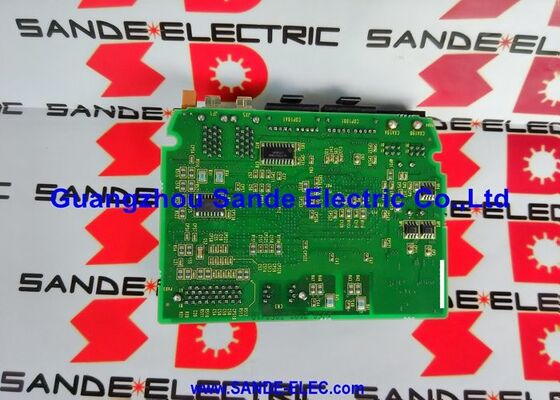

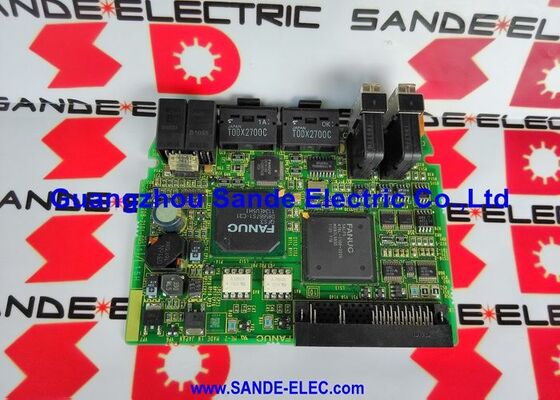

কন্ট্রোল বোর্ড A20B-2101-0051 A2OB-21O1-OO51 A20B21010051

A20B-2101-0051∙ FANUC Beta-i SVM1-80i / SVM1-40HVi সার্ভো কন্ট্রোল PCB ∙ FSSB / HRV2 & HRV3 / 200V এবং 400V HV / A06B-6130-H004 / A06B-6131-H003

বিটা-আই এসভিএম১ ∙ ইকোনমি সিঙ্গেল-এক্সিস ড্রাইভ

FANUC Beta-i সিরিজ (βi) হল FANUC এর অর্থনীতি সার্ভো ড্রাইভ পণ্য লাইন। যেখানে আলফা-আই উচ্চ-কার্যকারিতা যন্ত্রপাতি অ্যাপ্লিকেশন লক্ষ্য,বিটা-আই অক্ষ প্রতি কম খরচে কম চাহিদাপূর্ণ মেশিনের জন্য নির্ভরযোগ্য সার্ভো ফাংশন প্রদান করে. βi পরিসরের মধ্যে SVM1 (এক অক্ষের সার্ভো মডিউল) একটি বিস্তৃত বর্তমান বর্ণালী জুড়েঃ

A20B-2101-0051 কন্ট্রোল PCB দুটি সর্বোচ্চ রেটযুক্ত কনফিগারেশনগুলি পরিবেশন করেঃ SVM1-80i এবং SVM1-40HVi। উভয়ই এই একই কন্ট্রোল কার্ড ব্যবহার করে।

মূল বৈশিষ্ট্যাবলী

A20B-2101-0051 বনাম A20B-2101-0050 কেন দুটি কন্ট্রোল কার্ড?

বিটা-আই এসভিএম 1 পরিসরের মধ্যে, দুটি কন্ট্রোল কার্ড কাজ ভাগ করেঃ

A20B-2101-0050:ছোট এসভিএম 1 মডেলের জন্য কন্ট্রোল কার্ড ¢ এসভিএম 1-4 আই, এসভিএম 1-20 আই, এসভিএম 1-40 আই (200 ভোল্টের বৈকল্পিকগুলি 40 এ পর্যন্ত) । নিম্ন-বর্তমান ডিভাইসগুলির বিভিন্ন ফিডব্যাক স্কেলিং এবং গেট ড্রাইভ ইন্টারফেস পরামিতিগুলির প্রয়োজন।

A20B-2101-0051:বড় বড় SVM1 মডেলের জন্য কন্ট্রোল কার্ড SVM1-80i এবং SVM1-40HVi।উচ্চতর বর্তমান এবং উচ্চতর ভোল্টেজ ভেরিয়েন্টগুলির উচ্চতর ফিডব্যাক সংকেত স্তর এবং গেট ড্রাইভ বৈশিষ্ট্যগুলি পরিচালনা করার জন্য বিভিন্ন অভ্যন্তরীণ সার্কিট কনফিগারেশন প্রয়োজন.

এই দুইটি কার্ড বিনিময়যোগ্য নয় ⇒ একটি SVM1-80i এ A20B-2101-0050 বা একটি SVM1-4i এ A20B-2101-0051 মাপসই করা, এর ফলে সার্ভোর ভুল আচরণ বা হার্ডওয়্যার ত্রুটি হয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

SVM1-80i কন্ট্রোল কার্ড এলার্মঃএকটি FANUC Beta-i SVM1-80i মডিউল একটি স্থায়ী সার্ভো অ্যালার্ম তৈরি করে। পাওয়ার পিসিবি সঠিকভাবে পরীক্ষা করে। A20B-2101-0051 নিয়ন্ত্রণ কার্ডটি ত্রুটি হিসাবে চিহ্নিত করা হয়। প্রতিস্থাপন সার্ভো অক্ষ ফাংশন পুনরুদ্ধার করে।

SVM1-40HVi (উচ্চ ভোল্টেজ) মেরামতঃএকটি 400 ভোল্ট অঞ্চলে ইনস্টল করা একটি সিএনসি A06B-6131-H003 এইচভি সার্ভো মডিউল ব্যবহার করে। একটি নিয়ন্ত্রণ কার্ড ত্রুটি নির্ণয় করা হয়।A20B-2101-0051 (যা উভয় 200V এবং HV রূপান্তর পরিবেশন করে) সঠিক প্রতিস্থাপন কার্ড.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কেন SVM1-40HVi (A06B-6131 সিরিজ) SVM1-80i (A06B-6130) এর সাথে একই কন্ট্রোল কার্ড ব্যবহার করে?

কন্ট্রোল কার্ড A20B-2101-0051 ডিজিটাল প্রসেসিং, FSSB যোগাযোগ, এবং বর্তমান লুপ গণনা ফাংশন পরিচালনা করে যা নেট ইনপুট ভোল্টেজের স্তর থেকে স্বাধীন।পাওয়ার পিসিবি 400 ′′ 480VAC ইনপুটের জন্য ভোল্টেজ-নির্দিষ্ট হার্ডওয়্যার পরিচালনা করে. ২০০ ভোল্ট এবং এইচভি ভেরিয়েন্ট উভয়ের জন্য একই কন্ট্রোল কার্ড ব্যবহার করে খুচরা যন্ত্রাংশের স্টকিং সহজ করে তোলে ∙ একটি A20B-2101-0051 উভয় অ্যাপ্লিকেশন পরিবেশন করে।

প্রশ্ন 2: প্রতিটি মডিউলে A20B-2101-0051 এর সাথে যুক্ত পাওয়ার PCB কত?

• SVM1-80i (A06B-6130-H004): পাওয়ার PCB A16B-3200-0513
• SVM1-40HVi (A06B-6131-H003): পাওয়ার PCB A16B-3200-0517

এই পাওয়ার পিসিবিগুলি উচ্চ-বর্তমান পথ পরিচালনা করে। A20B-2101-0051 কন্ট্রোল কার্ড ডিজিটাল নিয়ন্ত্রণ এবং ফিডব্যাক প্রসেসিং পরিচালনা করে।মডিউল সঠিকভাবে কাজ করার জন্য উভয় বোর্ড উপস্থিত এবং কার্যকরী হতে হবে.

প্রশ্ন 3: A20B-2101-0051 প্রতিস্থাপন CNC মধ্যে servo পরামিতি পরিবর্তন প্রয়োজন?

না. সার্ভো মোটর পরামিতি (মোটর আইডি কোড, এনকোডার টাইপ, বর্তমান সীমা, লুপ লাভ) সিএনসির প্রধান পরামিতি মেমরিতে সংরক্ষণ করা হয়, বিটা-আই সার্ভো কন্ট্রোল কার্ডে নয়।প্রতিস্থাপন A20B-2101-0051 মাউন্ট করার পর, সিএনসি মডিউল সঙ্গে FSSB যোগাযোগ পুনরায় স্থাপন এবং বিদ্যমান servo পরামিতি প্রয়োগ করে। পূর্ণ উত্পাদন পুনরায় শুরু করার আগে servo প্রস্তুতি যাচাই এবং কম গতির পরীক্ষা চালানো।

প্রশ্ন ৪ঃ FSSB অপারেশন কিভাবে A20B-2101-0051 এর সাথে কাজ করে?

A20B-2101-0051 সহ বিটা-আই এসভিএম 1 মডিউলগুলি সিএনসি থেকে ড্রাইভ যোগাযোগের জন্য এফএসএসবি ব্যবহার করে। সিএনসির সার্ভো কার্ড থেকে ফাইবার অপটিক ক্যাবলটি এসভিএম 1 এর এফএসএসবি ইনপুটের সাথে সংযুক্ত হয়।A20B-2101-0051 ইনকামিং অপটিক্যাল FSSB ডেটা প্রক্রিয়াকরণ, তার অক্ষের জন্য অবস্থান কমান্ড বের করে, এবং বিপরীত দিকের একই অপটিক্যাল লিঙ্কে এনকোডার ফিডব্যাক ডেটা ফেরত দেয়।এই দ্বি-পন্থী ফাইবার অপটিক যোগাযোগ প্রতি অন্তর্ভুক্তি চক্র ঘটে.

প্রশ্ন 5: A20B-2101-0051 কি FSSB-এ সীমাবদ্ধ, নাকি এটি টাইপ-এ বা টাইপ-বি সিরিয়াল ইন্টারফেসকেও সমর্থন করে?

A20B-2101-0051 সহ Beta-i SVM1 মডিউলগুলি FSSB ফাইবার অপটিক ইন্টারফেস ব্যবহার করে।I/O লিঙ্ক ইন্টারফেসের সাথে বিটা-আই ড্রাইভগুলি (এফএসএসবির পরিবর্তে আই/ও লিঙ্কের মাধ্যমে সিএনসি-নিয়ন্ত্রিত অক্ষগুলির জন্য) বিভিন্ন মডিউল অর্ডার নম্বর এবং বিভিন্ন অভ্যন্তরীণ বোর্ড ব্যবহার করেA20B-2101-0051 বিশেষভাবে FSSB- ইন্টারফেস SVM1-80i এবং SVM1-40HVi মডিউলগুলিকে পরিবেশন করে।
