পিএলসি বোর্ড A20B-2101-0022 A20B21010022 A2OB-21O1-OO22

A20B-2101-0022 | FANUC বিটা iSVSP ডুয়াল-অ্যাক্সিস 15kW পাওয়ার PCB — A06B-6134 সিরিজ / টুইন সার্ভো + 15kW স্পিন্ডল কম্বো ড্রাইভ / ওয়্যারিং কার্ড

বিটা iSVSP — এক বাক্সে সবকিছু

ছোট CNC মেশিন টুলস - কমপ্যাক্ট টার্নিং সেন্টার, ছোট মেশিনিং সেন্টার, ট্রেনিং মেশিনে - FANUC বিটা iSVSP (βiSVSP) একটি একক ইউনিটে একটি সম্পূর্ণ সার্ভো এবং স্পিন্ডেল ড্রাইভ প্রদান করে। এটি পৃথক পিএসএম (পাওয়ার সাপ্লাই মডিউল), এসভিএম (সার্ভো মডিউল) এবং এসপিএম (স্পিন্ডেল মডিউল)-এর প্রয়োজনীয়তা দূর করে — iSVSP তিনটি ফাংশনকে একীভূত করে:

ইন্টিগ্রেটেড পাওয়ার সাপ্লাই:সরাসরি ইউনিটের মধ্যে এসি মেইনগুলিকে সংশোধন করে — কোনও বাহ্যিক PSM প্রয়োজন নেই৷ ইউনিটটি ইনকামিং এসিকে সার্ভো এবং স্পিন্ডেল পাওয়ারের জন্য প্রয়োজনীয় ডিসি বাসে রূপান্তর করে।

সার্ভো অক্ষ নিয়ন্ত্রণ:মেশিনের ফিড অক্ষগুলিতে সার্ভো মোটরগুলি নিয়ন্ত্রণ করে — সাধারণত একটি CNC লেথে X এবং Z।

টাকু নিয়ন্ত্রণ:A20B-2101-0022 ধারণকারী A06B-6134-H203 দ্বৈত-অক্ষ ভেরিয়েন্টে 15kW পর্যন্ত মেশিন স্পিন্ডেল মোটর চালায়।

এই ইন্টিগ্রেশনটি iSVSP কে ছোট মেশিন টুলের জন্য আদর্শ করে তোলে যেখানে একটি সম্পূর্ণ আলফা-আই ক্যাবিনেট (পিএসএম + এসভিএম + এসপিএম আলাদাভাবে) শারীরিক এবং অর্থনৈতিকভাবে অসামঞ্জস্যপূর্ণ হবে। এক ইউনিট, একটি ক্যাবিনেট সংযোগ, এক সেট এসি সাপ্লাই ক্যাবল।

মূল পণ্য তথ্য

পাওয়ার বোর্ড — iSVSP-এর হাই-কারেন্ট হার্ট

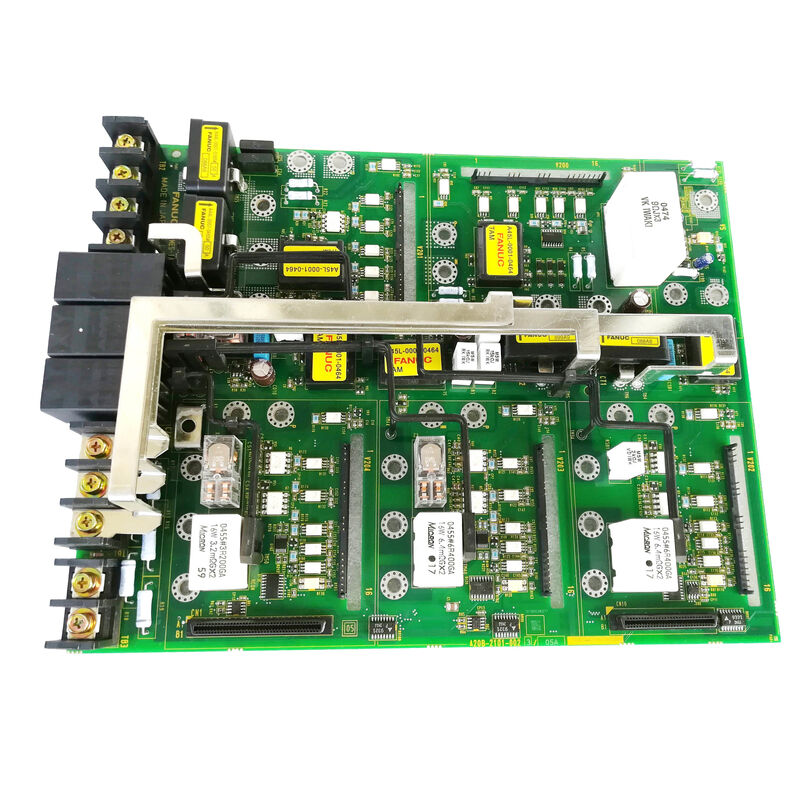

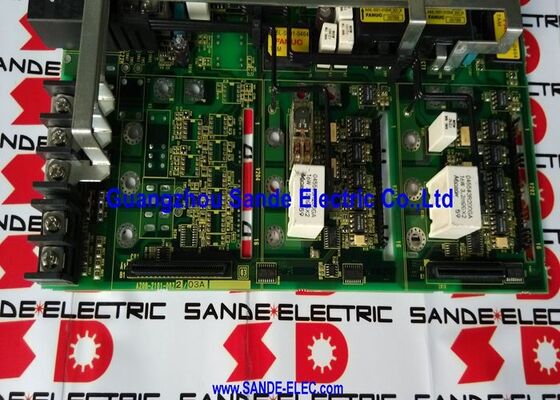

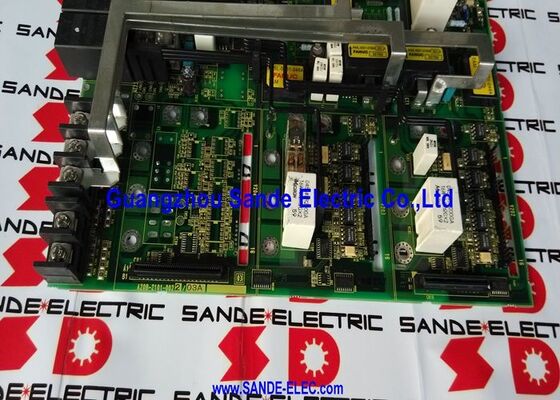

A20B-2101-0022 হল βiSVSP ইউনিটের ভিতরে পাওয়ার PCB (ওয়্যারিং কার্ড)। এটি প্রদান করে:

উচ্চ-বর্তমান সংযোগ স্তর:ডিসি বাস কন্ডাক্টর, দুটি সার্ভো অক্ষ এবং স্পিন্ডেলের জন্য তিন-ফেজ আউটপুট সংযোগ এবং বর্তমান সেন্সিং হার্ডওয়্যার যা নিয়ন্ত্রণ PCB-কে প্রতিক্রিয়া প্রদান করে।

IGBT ইন্টারফেস:ফায়ারিং/ড্রাইভার বোর্ড (কিছু ভেরিয়েন্টে A20B-2902-0672) থেকে IGBT পাওয়ার ডিভাইসে গেট ড্রাইভ সংযোগ। পাওয়ার বোর্ড শারীরিকভাবে গেট ড্রাইভ সংকেতগুলিকে প্রতিটি অক্ষ এবং স্পিন্ডেল সেতুর জন্য সঠিক IGBT টার্মিনালগুলিতে রুট করে।

ইন্টিগ্রেটেড পাওয়ার সাপ্লাই হার্ডওয়্যার:রেকটিফায়ার এবং প্রিচার্জ সার্কিট সংযোগগুলি পাওয়ার বোর্ড লেআউটের অংশ — একটি পৃথক PSM থেকে ভিন্ন, iSVSP-এর পাওয়ার সাপ্লাই হার্ডওয়্যার একই ইউনিটের অভ্যন্তরীণ।

অ্যাপ্লিকেশন দৃশ্যকল্প

বিটা iSVSP পাওয়ার বোর্ডের ত্রুটি:একটি ছোট CNC লেথে একটি FANUC A06B-6134 biSVSP ইউনিট একই সাথে সার্ভো অক্ষ এবং স্পিন্ডেল উভয়কেই প্রভাবিত করে অ্যালার্ম তৈরি করে। কন্ট্রোল বোর্ড অক্ষত নিশ্চিত হওয়ার পরে, A20B-2101-0022 পাওয়ার বোর্ডটিকে ত্রুটি হিসাবে চিহ্নিত করা হয়। সম্পূর্ণ ইউনিট হল সাধারণত পরিষেবা পদ্ধতি (যেমন DNC ইলেকট্রনিক্স নিশ্চিত করে যে পৃথক বোর্ড সাধারণত আলাদাভাবে উপলব্ধ নয়) — তবে কিছু বিশেষজ্ঞ পরিষেবা কেন্দ্র স্বাধীনভাবে বোর্ড সরবরাহ করে।

সম্পূর্ণ ইউনিট সংস্কার:একটি বিটা iSVSP ইউনিট একটি বিশেষজ্ঞ CNC পরিষেবা কেন্দ্র দ্বারা সংস্কার করা হয়েছে৷ A20B-2101-0022 পাওয়ার বোর্ড সংস্কারের সময় নিয়ন্ত্রণ PCB-এর পাশাপাশি উভয় গুরুত্বপূর্ণ অভ্যন্তরীণ বোর্ড পুনরুদ্ধার করার জন্য প্রতিস্থাপিত হয়।

FAQ

প্রশ্ন 1: A20B-2101-0022 আলাদাভাবে কেনা যাবে, নাকি শুধুমাত্র সম্পূর্ণ A06B-6134 ইউনিট পাওয়া যাবে?

DNC ইলেকট্রনিক্স নিশ্চিত করে যে তারা "শুধুমাত্র সম্পূর্ণ A06B-6134 সিরিজের BETA ইউনিট সরবরাহ করে যার মধ্যে A20B-2101-0022 রয়েছে" এবং "কন্ট্রোল PCB আলাদাভাবে সরবরাহ করবেন না।" ইন্টিগ্রেশন জটিলতার কারণে বেশিরভাগ FANUC পরিষেবা সংস্থাগুলি iSVSP সিরিজের জন্য একই পদ্ধতি গ্রহণ করে। কিছু বিশেষজ্ঞ মেরামত কেন্দ্র পুনরুদ্ধার করা ইউনিটগুলির বোর্ড-স্তরের মেরামতের জন্য পৃথকভাবে A20B-2101-0022 সরবরাহ করে। βiSVSP ত্রুটিগুলির জন্য পরিষেবা বিনিময় (ক্রুটিযুক্ত ইউনিট, মেরামত করা ইউনিট আউট) হল সবচেয়ে সাধারণ পরিষেবা মডেল।

প্রশ্ন 2: A20B-2101-0022 (দ্বৈত-অক্ষ) এবং A20B-2101-0025 (ট্রিপল-অক্ষ) এর মধ্যে পার্থক্য কী?

A20B-2101-0022 হল দ্বৈত-অক্ষ + 15kW স্পিন্ডেল βiSVSP (সাধারণত A06B-6134-H203) এর পাওয়ার বোর্ড। A20B-2101-0025 হল ট্রিপল-অক্ষ + 15kW স্পিন্ডেল βiSVSP (A06B-6134-H303) এর পাওয়ার বোর্ড। ভিন্ন অক্ষ গণনার জন্য দুটির পরিবর্তে তিনটি সার্ভো আউটপুট পর্যায় মিটমাট করার জন্য একটি ভিন্ন পাওয়ার বোর্ড লেআউট প্রয়োজন। এই বোর্ডগুলি বিনিময়যোগ্য নয়।

প্রশ্ন 3: ত্রুটিপূর্ণ A20B-2101-0022-এর সাধারণ অ্যালার্ম সূচকগুলি কী কী?

যখন A20B-2101-0022 পাওয়ার বোর্ডে একটি ত্রুটি দেখা দেয়, তখন βiSVSP সাধারণত ওভারকারেন্ট, ডিসি বাস ফল্ট, IPM (বুদ্ধিমান পাওয়ার মডিউল) ফল্ট, বা হার্ডওয়্যার সুরক্ষা ট্রিপের সাথে সম্পর্কিত অ্যালার্ম প্রদর্শন করে। অ্যালার্মগুলি একই সাথে তিনটি ড্রাইভ ফাংশনকে প্রভাবিত করে (সার্ভো অক্ষ এবং স্পিন্ডল উভয়ই) - একক-অক্ষের ত্রুটির পরিবর্তে - একটি কন্ট্রোল বোর্ডের ত্রুটির চেয়ে পাওয়ার বোর্ডের ত্রুটির বেশি বৈশিষ্ট্য, যেহেতু পাওয়ার বোর্ড একই সাথে তিনটি কাজ করে। নির্দিষ্ট অ্যালার্ম কোড সংজ্ঞার জন্য FANUC বিটা i সিরিজ রক্ষণাবেক্ষণ ম্যানুয়ালটি দেখুন৷

প্রশ্ন 4: βiSVSP-তে ইন্টিগ্রেটেড পাওয়ার সাপ্লাইয়ের জন্য কোন নিরাপত্তা সতর্কতাগুলি নির্দিষ্ট?

βiSVSP-এ একটি সমন্বিত DC বাস ক্যাপাসিটর ব্যাঙ্ক রয়েছে যা AC মেইন অপসারণের পরে বিপজ্জনক ভোল্টেজ ধরে রাখে — ঠিক যেমন একটি পৃথক PSM হবে। যেহেতু পাওয়ার সাপ্লাই ইন্টিগ্রেটেড, ক্যাপাসিটর ব্যাঙ্কটি শারীরিকভাবে পাওয়ার বোর্ডের মতো একই ইউনিট হাউজিংয়ের মধ্যে রয়েছে। ইউনিট খোলার আগে বা অভ্যন্তরীণভাবে A20B-2101-0022 পরিচালনা করার আগে প্রয়োজনীয় ডিসচার্জ অপেক্ষার সময় (FANUC Beta i সিরিজ রক্ষণাবেক্ষণ ম্যানুয়ালটিতে উল্লেখ করা হয়েছে) অবশ্যই পর্যবেক্ষণ করতে হবে। চার্জ নির্দেশক LED (যদি উপস্থিত থাকে) এবং ডিসি বাস ভোল্টেজ পরিমাপ স্রাব নিশ্চিত করে।

প্রশ্ন 5: A20B-2101-0022 কি #A এবং #C ইন্টারফেস ভেরিয়েন্ট ব্যবহার করে βiSVSP ইউনিটের সাথে সামঞ্জস্যপূর্ণ?

A06B-6134 সিরিজে #A (স্ট্যান্ডার্ড ইন্টারফেস) এবং #C (টাইপ C ইন্টারফেস) ভেরিয়েন্ট রয়েছে। পাওয়ার বোর্ড (A20B-2101-0022) উচ্চ-কারেন্ট বৈদ্যুতিক সংযোগ প্রদান করে — যা CNC যোগাযোগ ইন্টারফেস প্রকারের থেকে স্বাধীন। #A এবং #C ভেরিয়েন্ট একই পাওয়ার বোর্ড ভাগ করে কিনা তা নির্ভর করে উভয়ের মধ্যে কোন সংযোগকারী বা হার্ডওয়্যার পার্থক্য বিদ্যমান কিনা তার উপর। DNC ইলেক্ট্রনিক্স "A06B-6134-H203#A" এবং "A06B-6134-H203#C" আলাদা ইউনিট হিসাবে উল্লেখ করে — নির্দিষ্ট ইউনিটের অভ্যন্তরীণ ডকুমেন্টেশন থেকে নিশ্চিত করুন যে A20B-2101-0022 উভয় ভেরিয়েন্টের জন্য সাধারণ কিনা।
