Fanuc সেন্সর A20B-2002-0300 A2OB-2OO2-O3OO A20B20020300

FANUC A20B-2002-0300∙ আলফা সিরিজ স্পিন্ডল মোটর এনকোডার সেন্সর ইউনিট ∙ মাউন্টিং ব্র্যাকেট / অন বোর্ড রিলে / টাইপ-বি ইন্টারফেস সহ

আলফা সিরিজ স্পিন্ডলের জন্য গতি ফিডব্যাক

A20B-2002-0300 হল FANUC এর আলফা সিরিজ স্পিন্ডল ড্রাইভ সিস্টেমের জন্য স্পিন্ডল মোটর এনকোডার সেন্সর সমাবেশ। এটি স্পিন্ডল মোটরের পিছনে, সাধারণত স্পিন্ডল ব্লাভারের ফ্যানের নীচে মাউন্ট করা হয়,এবং স্পিন্ডল RPM প্রতিক্রিয়া সংকেত যে আলফা সিরিজ স্পিন্ডল পরিবর্ধক মডিউল কাটা লোড অধীনে স্পিন্ডল গতি নিয়ন্ত্রণ করতে হবে প্রদান করে.

সার্ভো মোটর এনকোডারগুলির বিপরীতে যা অবস্থান নিয়ন্ত্রণের জন্য পরম বা ইনক্রিমেন্টাল শ্যাফ্ট অবস্থান রিপোর্ট করে,একটি স্পিন্ডল এনকোডারের প্রাথমিক ফাংশন হল গতি প্রতিক্রিয়া স্পিন্ডল এম্প্লিফায়ার ক্রমাগত সংকেতটি কাটিয়া শক্তির পরিবর্তনের বিরুদ্ধে কমান্ডযুক্ত RPM বজায় রাখার জন্য পড়েএকটি কার্যকরী এনকোডার সেন্সর ছাড়া, স্পিন্ডল এম্প্লিফায়ার তার গতি লুপ বন্ধ করতে পারে নাঃ এটি লোড অধীনে স্থিতিশীল গতি বজায় রাখার ক্ষমতা হারায়, যা পৃষ্ঠ সমাপ্তি, টুল জীবন প্রভাবিত করে,এবং শক্ত ট্যাপিং নির্ভুলতা.

সেন্সর ইউনিটটি টাইপ-বি সিরিয়াল ইন্টারফেস ব্যবহার করে আলফা সিরিজের স্পিন্ডল এম্প্লিফায়ার মডিউলের JY2 টার্মিনালে সংযুক্ত হয়।এই ইন্টারফেস স্পেসিফিকেশনটি আলফা সিরিজের জন্য নির্দিষ্ট।.

দুটি হার্ডওয়্যার সংশোধন রয়েছেঃ /01A এবং /02A। প্রতিস্থাপনের আদেশ দেওয়ার আগে তার লেবেল থেকে ইনস্টল করা ইউনিটের সংশোধনটি নিশ্চিত করুন।

মূল বৈশিষ্ট্যাবলী

বোর্ড রিলে এবং মাউন্টিং ব্র্যাকেট

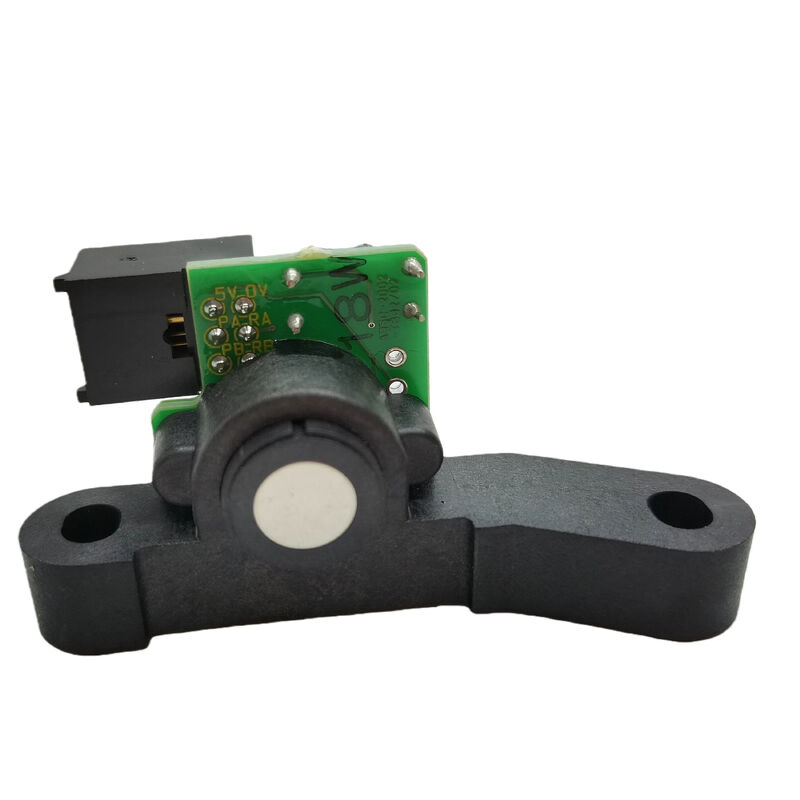

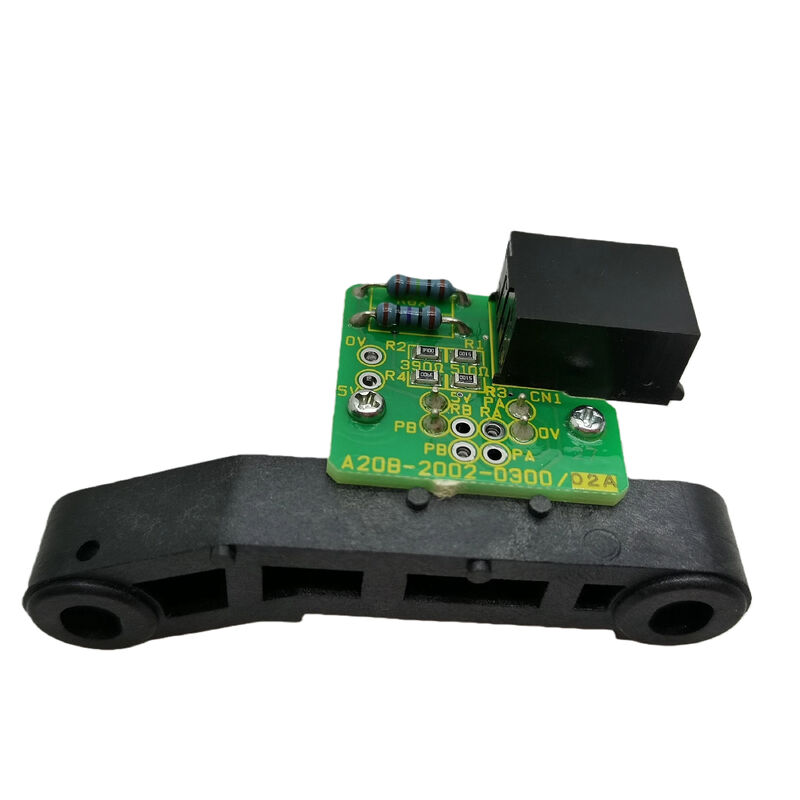

A20B-2002-0300 একটি সম্পূর্ণ সেন্সর সমন্বয় হিসাবে সরবরাহ করা হয়ঃ তার বোর্ড রিলে সহ PCB একটি ক্রেটে মাউন্ট করা হয় যা স্পিন্ডল মোটরের সেন্সর টার্গেটের তুলনায় এটি সঠিকভাবে অবস্থিত করে।ব্র্যাকেটটি নিশ্চিত করে যে সেন্সর পিসিবি মোটরের চৌম্বকীয় লক্ষ্য রিংয়ের সঠিক ক্লিয়ারেন্সে অবস্থিত। ভুল ক্লিয়ারেন্স এমনকি একটি কার্যকরী পিসিবি থেকে দুর্বল বা অনুপস্থিত প্রতিক্রিয়া সংকেত উত্পাদন করে.

একটি প্রতিস্থাপন মটর ইনস্টল করার সময়, স্পিন্ডল মোটর রক্ষণাবেক্ষণ ডকুমেন্টেশন অনুযায়ী ক্রেট অবস্থান এবং সেন্সর-টার্গেট ক্লিয়ারেন্স যাচাই করুন।একটি নতুন পিসিবি ভুল ক্লিয়ারিং ইনস্টল একই বিপদাশঙ্কা অবস্থা একটি ব্যর্থ এক হিসাবে উত্পাদন করবে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-2002-0300 ড্রাইভ সিস্টেমে কী করে?

এটি আলফা সিরিজ স্পিন্ডল এম্প্লিফায়ার মডিউলে স্পিন্ডল আরপিএম ফিডব্যাক সরবরাহ করে।সেন্সর স্পিন্ডল মোটর শ্যাফ্ট ঘূর্ণন সনাক্ত এবং JY2 টার্মিনাল সংযোগ মাধ্যমে পরিবর্ধক গতি সংকেত পাঠায়এই সংকেত ছাড়া, এম্প্লিফায়ার তার গতি লুপ বন্ধ করতে পারে না এবং স্পিন্ডল কাটা লোড অধীনে স্থিতিশীল গতি বজায় রাখতে পারে না।

প্রশ্ন ২: স্পিন্ডলটি কাটার লোডের অধীনে গতির শিকার দেখায় কিন্তু লোড ছাড়াই সঠিকভাবে চালায়। এই সেন্সর কি কারণ?

লোডের অধীনে স্পিড হান্টিং যেখানে স্পিন্ডেলের গতি হ্রাস পায় বা কাটা শক্তি বাড়ার সাথে সাথে oscillates এটি হ্রাস বা বিরতিযুক্ত গতি প্রতিক্রিয়ার একটি বৈশিষ্ট্যগত লক্ষণ।যদি স্পিড ফিডব্যাক সিগন্যালটি লোড ছাড়াই পরিষ্কার থাকে তবে লোডের অধীনে অবনমিত হয় (সেন্সর-টার্গেট ক্লিয়ারেন্স বা সংযোগকারী যোগাযোগকে প্রভাবিত করে কম্পনের কারণে)PCB প্রতিস্থাপনের আগে, মাউন্টিং ব্র্যাকেটের লসতা এবং JY2 সংযোগকারীকে বিরতিপূর্ণ যোগাযোগের জন্য পরীক্ষা করুন।

প্রশ্ন ৩ঃ /০১এ এবং /০২এ কি পরস্পরের সঙ্গে পরিবর্তনযোগ্য?

উভয় সংশোধনী একই ফাংশন পরিবেশন করে। ছোটখাট হার্ডওয়্যার সংশোধন পার্থক্য একই বৈদ্যুতিক ইন্টারফেস এবং মাউন্ট স্পেসিফিকেশন বজায় রাখে। বেশিরভাগ ক্ষেত্রে সংশোধনগুলি বিনিময়যোগ্য,কিন্তু ইনস্টল করা ইউনিটের লেবেল থেকে সংশোধন নিশ্চিত করুন এবং যথাযথভাবে নির্দেশ করুন যখন অর্ডার সবচেয়ে কাছের মেলে নিশ্চিত.

প্রশ্ন 4: A20B-2002-0300 প্রতিস্থাপনের পরে, স্পিন্ডল একটি ওরিয়েন্টেশন ত্রুটি দেখায়। কি পরীক্ষা করা উচিত?

সেন্সর প্রতিস্থাপনের পরে, স্পিন্ডল ওরিয়েন্টেশন পুনরায় শূন্য করার প্রয়োজন হয়। নতুন ইউনিটে মোটর শ্যাফ্ট রেফারেন্সের সাথে সেন্সরের কৌণিক সম্পর্ক সামান্য ভিন্ন হতে পারে। Verify tool change alignment and adjust the spindle orientation stop position parameter (the spindle orientation shift parameter in the CNC's spindle parameter set) in small increments if the spindle stops at a slightly incorrect angle.

প্রশ্নঃ A20B-2002-0300 এখনও পাওয়া যায়?

FANUC CNC aftermarket এর মাধ্যমে CNC অংশ বিক্রেতা এবং স্পিন্ডল মোটর সার্ভিসের বিশেষজ্ঞরা নতুন এবং পরীক্ষিত ব্যবহৃত ইউনিট উভয়ই রাখে।সংশোধন (/01A বা /02A) নিশ্চিত করুন এবং নিশ্চিত করুন যে PCB এবং ব্র্যাকেট উভয়ই সরবরাহিত ইউনিটে অন্তর্ভুক্ত রয়েছে. কোন ব্যবহৃত ইউনিট গ্রহণ করার আগে বোর্ড রিলে ফাংশন এবং সেন্সর সিগন্যাল আউটপুট পরীক্ষা করুন।
