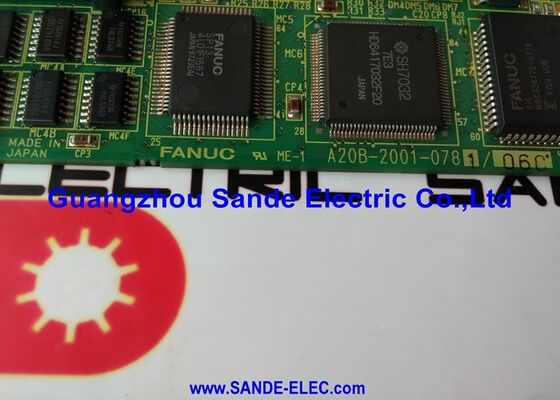

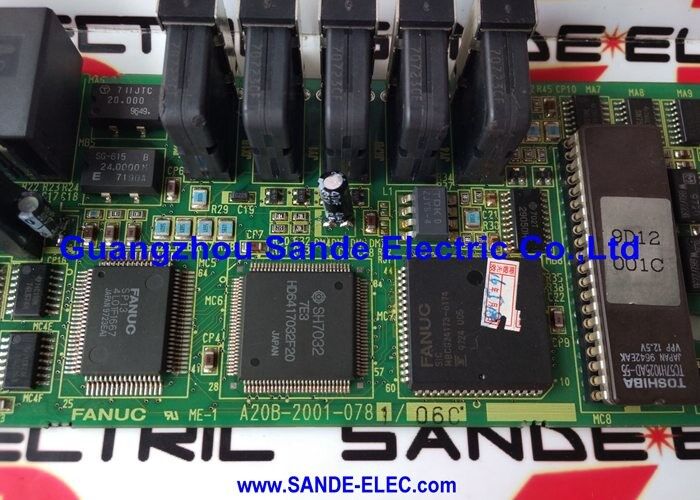

কন্ট্রোল বোর্ড A20B-2001-0781 A2OB-2OO1-O781 A20B20010781

A20B-2001-0781 | FANUC সার্ভো ড্রাইভ কন্ট্রোল PCB — 24VDC / 1A / ক্লাস II / 500V ইনসুলেশন / কনফরমাল প্রলিপ্ত / মাল্টি-লেয়ার

PCB স্পেসিফিকেশন - একটি ইঞ্জিনিয়ারিং ওভারভিউ

A20B-2001-0781 হল একটি নিয়ন্ত্রণ PCB যা বৈদ্যুতিক এবং শারীরিক বৈশিষ্ট্যগুলির একটি সুনির্দিষ্ট সেট দ্বারা সংজ্ঞায়িত করা হয়। প্রতিটি প্যারামিটার FANUC CNC সার্ভো ড্রাইভ অপারেশনে এর ভূমিকার জন্য একটি ইচ্ছাকৃত নকশা পছন্দ প্রতিফলিত করে:

24VDC অপারেটিং ভোল্টেজ:24V রেল হল FANUC CNC কন্ট্রোল বোর্ডের জন্য আদর্শ লজিক এবং ইন্টারফেস সরবরাহ। উচ্চ-ভোল্টেজ ডিসি বাস (283–325V) থেকে 24V লজিক সাপ্লাইকে আলাদা করা যা সার্ভো মোটর আউটপুট স্টেজকে শক্তি দেয় তা নিশ্চিত করে যে কন্ট্রোল ইলেকট্রনিক্স চালিত থাকে এমনকি যখন মূল বাস বন্ধ থাকে — নিয়ন্ত্রিত শাটডাউন সিকোয়েন্সিং এবং ডায়াগনস্টিক যোগাযোগ চালিয়ে যাওয়ার অনুমতি দেয় মোটর পাওয়ার অপসারণের পরে।

ক্লাস II সুরক্ষা (ডাবল নিরোধক):ক্লাস II এর অর্থ হল বোর্ডটি চাঙ্গা বা ডবল ইনসুলেশন দিয়ে তৈরি করা হয়েছে — কোন প্রতিরক্ষামূলক আর্থ সংযোগের প্রয়োজন নেই। এটি লো-ভোল্টেজ কন্ট্রোল বোর্ডের জন্য আদর্শ যেখানে নিরাপত্তার জন্য কন্ট্রোল সার্কিটের আর্থিং প্রয়োজন হয় না। 500V রেটেড ইনসুলেশন ভোল্টেজ নিশ্চিত করে যে বোর্ড তার 24V অপারেটিং স্তরের উপরে উল্লেখযোগ্যভাবে ফল্ট ভোল্টেজ ভ্রমণ সহ্য করতে পারে।

কনফর্মাল লেপ:PCB পৃষ্ঠ একটি কনফর্মাল আবরণ দ্বারা সুরক্ষিত - একটি পাতলা পলিমেরিক ফিল্ম (সাধারণত এক্রাইলিক বা পলিউরেথেন) একত্রিত বোর্ডের উপর প্রয়োগ করা হয়। সিএনসি ড্রাইভ পরিবেশে, কনফর্মাল আবরণ আর্দ্রতা থেকে রক্ষা করে, মেশিন টুল পরিবেশ থেকে পরিবাহী ধাতব ধুলো এবং কুল্যান্ট বাষ্প যা সিল করা সত্ত্বেও ড্রাইভ ক্যাবিনেটে প্রবেশ করতে পারে।

কী স্পেসিফিকেশন

মাল্টি-লেয়ার FR4 কনস্ট্রাকশন — ইন্ডাস্ট্রিয়াল পিসিবি স্ট্যান্ডার্ড

A20B-2001-0781 বহু-স্তর নির্মাণে FR4 (ফাইবারগ্লাস ইপোক্সি) সাবস্ট্রেট ব্যবহার করে:

FR4:শিল্প নিয়ন্ত্রণ PCBs জন্য মান. FR4 CNC অপারেটিং তাপমাত্রা চক্র জুড়ে প্রয়োজনীয় মাত্রিক স্থিতিশীলতা, স্তরগুলির মধ্যে সংকেত অখণ্ডতার জন্য উপযুক্ত অস্তরক বৈশিষ্ট্য এবং প্রান্ত সংযোগকারী সন্নিবেশের ক্ল্যাম্পিং ফোর্সের অধীনে ফ্লেক্স প্রতিরোধ করার জন্য যান্ত্রিক শক্তি প্রদান করে।

বহু-স্তর:সিগন্যাল, পাওয়ার এবং গ্রাউন্ড প্লেনগুলি একাধিক অভ্যন্তরীণ PCB স্তর জুড়ে বিতরণ করা হয়। ডেডিকেটেড গ্রাউন্ড প্লেনগুলি সমস্ত সিগন্যাল স্রোতের জন্য একটি কম-প্রতিবন্ধকতার রিটার্ন পাথ প্রদান করে, বিকিরণকারী নির্গমন হ্রাস করে এবং বাহ্যিক হস্তক্ষেপের জন্য অনাক্রম্যতা উন্নত করে — উভয়ই একটি CNC ড্রাইভ ক্যাবিনেটের বৈদ্যুতিকভাবে কোলাহলপূর্ণ পরিবেশে গুরুত্বপূর্ণ।

1.6 মিমি:স্ট্যান্ডার্ড শিল্প PCB বেধ. পরিবর্তন ছাড়াই মানক প্রান্ত সংযোগকারী স্লট ফিট করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সার্ভো ড্রাইভ নিয়ন্ত্রণ বোর্ড প্রতিস্থাপন:একটি FANUC CNC সার্ভো ড্রাইভ A20B-2001-0781 বোর্ডে চিহ্নিত একটি নিয়ন্ত্রণ ত্রুটি তৈরি করে। এই বোর্ডটি প্রতিস্থাপন করলে ড্রাইভের কন্ট্রোল ফাংশন পুনরুদ্ধার হয় এবং উচ্চ-কারেন্ট পাওয়ার স্টেজ হার্ডওয়্যার অক্ষত থাকে।

ড্রাইভ ক্যাবিনেট সংস্কার:একটি FANUC সার্ভো ড্রাইভ সিস্টেমের পরিকল্পিত ওভারহল চলাকালীন, A20B-2001-0781 একটি PCB পুনর্নবীকরণ প্রোগ্রামের অংশ হিসাবে প্রতিস্থাপিত হয়, নিয়ন্ত্রণ বোর্ডের পরিষেবা জীবন পুনরায় সেট করে।

FAQ

প্রশ্ন 1: A20B-2001-0781-এর জন্য ক্লাস II সুরক্ষা বলতে কী বোঝায় এবং কেন এটি গুরুত্বপূর্ণ?

ক্লাস II (ডাবল ইনসুলেশন) এর অর্থ হল বোর্ডটি এমনভাবে ডিজাইন করা হয়েছে যাতে কোনও একক পয়েন্টে নিরোধক ব্যর্থতার ফলে ব্যবহারকারী বা মাটির ঘেরের কাছে বিপজ্জনক ভোল্টেজ পৌঁছাতে না পারে। এটি প্রাথমিক সার্কিট এবং অ্যাক্সেসযোগ্য পরিবাহী অংশগুলির মধ্যে চাঙ্গা নিরোধকের মাধ্যমে অর্জন করা হয়। একটি CNC ক্যাবিনেটের একটি 24VDC কন্ট্রোল বোর্ডের জন্য, ক্লাস II নিশ্চিত করে যে বোর্ডটি বোর্ড থেকে আর্থ সংযোগের প্রয়োজন ছাড়াই তার নিরোধক ডিজাইনের সুরক্ষা প্রয়োজনীয়তাগুলি পূরণ করে৷

প্রশ্ন 2: কনফরমাল আবরণ কী এবং এটি কীভাবে A20B-2001-0781 রক্ষা করে?

কনফর্মাল আবরণ হল একটি পাতলা, বৈদ্যুতিকভাবে নিরোধক প্রতিরক্ষামূলক ফিল্ম যা একত্রিত PCB পৃষ্ঠে প্রয়োগ করা হয়। এটি বোর্ডের ত্রিমাত্রিক টপোলজির সাথে সামঞ্জস্যপূর্ণ — কভারিং কম্পোনেন্ট বডি, লিড সোল্ডার এবং পিসিবি ট্রেস। CNC ড্রাইভ অ্যাপ্লিকেশনগুলির জন্য, এটি এর বিরুদ্ধে সুরক্ষা প্রদান করে: আর্দ্রতা (পরিবাহীর মধ্যে PCB পৃষ্ঠের আর্দ্রতা ফিল্ম প্রতিরোধ করে), ধাতব ধুলো (মেশিনিং পরিবেশে সাধারণ), এবং কুল্যান্ট বাষ্প। আবরণ পৃষ্ঠের ফুটো স্রোতকে বাধা দেয় যা যুক্তিগত ত্রুটি বা উপাদান ক্ষতির কারণ হতে পারে।

প্রশ্ন 3: 500V নিরোধক রেটিং মানে কি এই বোর্ডটি 500V এ কাজ করে?

নং। 500V হল রেট করা ইনসুলেশন ভোল্টেজ — বোর্ডের ইনসুলেশনটি ব্রেকডাউন ছাড়াই কন্ডাক্টরের মধ্যে সর্বোচ্চ টেস্ট ভোল্টেজ সহ্য করতে পারে। বোর্ড 24VDC এ কাজ করে। 500V ইনসুলেশন রেটিং অপারেটিং ভোল্টেজের উপরে 20× এর বেশি একটি নিরাপত্তা মার্জিন প্রদান করে, এটি নিশ্চিত করে যে ভোল্টেজ ট্রানজিয়েন্ট বা পার্শ্ববর্তী ড্রাইভ সার্কিট্রিতে ত্রুটির অবস্থার সময়ও ইনসুলেশন কার্যকর থাকে।

প্রশ্ন 4: কেন একটি 24VDC, 1A কন্ট্রোল বোর্ডের একটি 500V নিরোধক রেটিং প্রয়োজন?

A20B-2001-0781 একটি সার্ভো ড্রাইভ ক্যাবিনেটের ভিতরে কাজ করে যেখানে প্রধান DC বাস ভোল্টেজ 283–325VDC। যদিও বোর্ড নিজেই 24V-এ কাজ করে, উচ্চ-ভোল্টেজ বাস কন্ডাক্টর, তারের সংযোগ এবং অন্যান্য উচ্চ-ভোল্টেজ উপাদানগুলির সাথে এর নৈকট্যের অর্থ হল কাছাকাছি কোনও চাপ, ট্র্যাকিং বা কম্পোনেন্ট ব্যর্থতার ক্ষেত্রে ইনসুলেশনকে সম্পূর্ণ ক্যাবিনেট ভোল্টেজ সহ্য করতে হবে। 500V রেটিং নিশ্চিত করে যে বোর্ডের নিরোধক এই পরিবেশে তার অখণ্ডতা বজায় রাখে।

প্রশ্ন 5: সাধারণ ব্যর্থতার লক্ষণগুলি কী যা নির্দেশ করে যে A20B-2001-0781 প্রতিস্থাপনের প্রয়োজন?

সার্ভো ড্রাইভ কন্ট্রোল বোর্ডের ত্রুটিগুলি সাধারণত এইভাবে প্রকাশ পায়: সঠিক বিদ্যুৎ সরবরাহ এবং মোটর সংযোগ থাকা সত্ত্বেও ড্রাইভ প্রস্তুত অবস্থায় পৌঁছাতে ব্যর্থ হয়; বিরতিহীন সার্ভো অ্যালার্ম যা পুনরায় সেট করার সময় পরিষ্কার হয় কিন্তু পুনরাবৃত্তি হয়; ড্রাইভ এবং CNC মধ্যে যোগাযোগ ত্রুটি; বা ফল্ট কোড যা মোটর, এনকোডার বা পাওয়ার ডিভাইসের পরিবর্তে নিয়ন্ত্রণ ইলেকট্রনিক্সকে নির্দেশ করে। দৃশ্যমান ক্ষতির জন্য শারীরিক পরিদর্শন — ফাটল কনফর্মাল আবরণ, বিবর্ণ উপাদান, ক্ষতিগ্রস্ত প্রান্ত সংযোগকারী পরিচিতি — প্রতিস্থাপনের আগে রোগ নির্ণয় সমর্থন করে।
