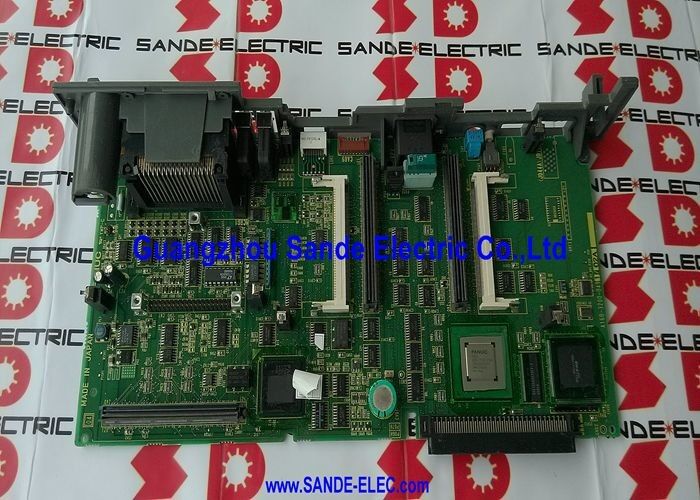

ফানুক প্রধান বোর্ড A16B-3200-0491 A16B-32OO-O491 A16B32000491

A16B-3200-0491∙ FANUC সিরিজ 0i-B প্রধান সিপিইউ বোর্ড ∙ PMC-SB7 / সর্বোচ্চ 6 টি অক্ষ / 0i-TB এবং 0i-MB / SMD মডুলার মেমরি

সিরিজ ০১-বি ০২ প্রজন্ম

FANUC সিরিজ 0i একাধিক হার্ডওয়্যার প্রজন্মের মাধ্যমে অগ্রগতি করেছেঃ 0i-A, 0i-B, 0i-C, 0i-D, এবং 0i-F।A16B-3200-0491 হ'ল 0i-B প্রজন্মের প্রধান সিপিইউ বোর্ড "ফ্যানুক সিরিজ 0i কন্ট্রোলারের দ্বিতীয়" (ডিএনসি ইলেকট্রনিক্স).

0i-B প্ল্যাটফর্মটি 0i-A এর তুলনায় উল্লেখযোগ্য সক্ষমতা অগ্রগতি এনেছেঃ

• PMC-SB7 0i-A প্রজন্মের PMC-SB2 এর প্রতিস্থাপন করে ✓ আরো সিঁড়ি ধাপ, আরো ডেটা রেজিস্টার এবং একটি দ্রুত PMC সম্পাদন চক্র
• 6-অক্ষ ক্ষমতা আরো জটিল মেশিন কনফিগারেশন সমর্থন করে
• মডুলার এসএমডি মেমরি আর্কিটেকচার বিভিন্ন মেশিনের প্রয়োজনীয়তার জন্য কনফিগারেশন নমনীয়তা দেয়

0i-B বিশ্বব্যাপী টার্নিং সেন্টার (0i-TB) এবং মেশিনিং সেন্টার (0i-MB) এ ব্যাপকভাবে স্থাপন করা হয়েছিল।

মূল বৈশিষ্ট্যাবলী

পিএমসি-এসবি৭ ০আই-বি এর জন্য সিকোয়েন্স কন্ট্রোলার

PMC-SB7 হল 0i-B প্ল্যাটফর্মে সংহত প্রোগ্রামযোগ্য মেশিন কন্ট্রোলার মডেল।পিএমসি মেশিন সিকোয়েন্স লজিক চালায় যা মেশিনের সমস্ত অ-কাটিয়া ফাংশন পরিচালনা করে: শীতল তরল নিয়ন্ত্রণ, হাইড্রোলিক, টুল চেঞ্জার, দরজা interlock, এবং অপারেটর প্যানেল প্রতিক্রিয়া।

'এসবি৭' নামকরণ পিএমসির সক্ষমতার স্তরকে চিহ্নিত করেঃ

• প্রোগ্রামের ধাপঃপিএমসি-এসবি 7 পুরানো পিএমসি-এসবি 2 এর তুলনায় আরও সিঁড়ি পদক্ষেপ সরবরাহ করে, প্রোগ্রামের আকারের সীমাবদ্ধতা ছাড়াই আরও জটিল মেশিনের ক্রমকে সামঞ্জস্য করে।
• ডেটা ক্যাপাসিটিঃজটিল সিকোয়েন্স লজিকের জন্য আরও ডি (ডেটা) এবং কে (রিলাই রাখুন) রেজিস্টার।
• I/O ক্ষমতাঃI/O পয়েন্টের সংখ্যা বেশি মেশিনের জন্য I/O পয়েন্টের অ্যাড্রেসিং সম্প্রসারিত।

PMC-SB7 এর সরাসরি A16B-3200-0491 প্রধান বোর্ডে সংহতকরণ সিএনসি হার্ডওয়্যার আর্কিটেকচারকে সহজ করে তোলে ∙ কোন পৃথক PMC বোর্ডের প্রয়োজন হয় না।

অ্যাপ্লিকেশন দৃশ্যকল্প

0i-TB সিএনসি প্রধান বোর্ডের ত্রুটিঃএকটি FANUC 0i-TB টার্নিং সেন্টার তার CNC ′′ বুট ব্যর্থতা হারায়, স্থায়ী সিস্টেম এলার্ম। A16B-3200-0491 ত্রুটি হিসাবে চিহ্নিত করা হয়। মেমরি মডিউলগুলি প্রতিস্থাপন বোর্ডে স্থানান্তরিত হয়।মেশিনের বিদ্যমান সফটওয়্যার এবং পিএমসি প্রোগ্রাম সহ সিএনসি বুট.

0i-MB মেশিনিং সেন্টার প্রধান বোর্ড প্রতিস্থাপনঃএকটি 3-অক্ষ 0i-MB মেশিনিং সেন্টারে একটি প্রধান বোর্ড প্রতিস্থাপন প্রয়োজন। A16B-3200-0491 এর 6-অক্ষের ক্ষমতা এই 3-অক্ষ অ্যাপ্লিকেশনের জন্য হেডরুম সরবরাহ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A16B-3200-0491 (0i-B) এবং 0i-C বা 0i-D প্রধান বোর্ডের মধ্যে পার্থক্য কী?

প্রতিটি 0i প্রজন্ম একটি স্বতন্ত্র প্রধান বোর্ড আর্কিটেকচার ব্যবহার করে। 0i-B (A16B-3200-0491) PMC-SB7 চালায় এবং A16B-3200 সিরিজের বোর্ড ব্যবহার করে। 0i-C A20B-8100 সিরিজের বোর্ড ব্যবহার করে।0i-D A20B-8200 সিরিজ বোর্ড ব্যবহার করে. এই হার্ডওয়্যার বিভিন্ন প্রজন্মের হয়. বোর্ড প্রজন্মের মধ্যে interchangeable হয় না.

প্রশ্ন 2: A16B-3200-0491 SMD মডিউল সহ বা ছাড়া সরবরাহ করা যেতে পারে?

ডিএনসি ইলেকট্রনিক্স নিশ্চিত করেছে যে বোর্ডটি "কোনও এসএমডি মডিউল সরবরাহ করে না, কারণ তারা সিএনসি মেশিন টুলের জন্য বিশেষ বোর্ডের সাধারণ সংস্করণ তৈরি করে।" এর মানে হল সঠিক SMD মেমরি মডিউল (Fromইনস্টল করা মেশিনের কনফিগারেশনের জন্য নির্দিষ্ট ডিভাইসগুলি মূল বোর্ড থেকে স্থানান্তরিত করা উচিত বা পৃথকভাবে সরবরাহ এবং কনফিগার করা উচিত।মেশিনের হার্ডওয়্যার ডকুমেন্টেশন থেকে প্রয়োজনীয় মডিউল স্পেসিফিকেশন নিশ্চিত.

প্রশ্ন 3: A16B-3200-0491 দ্বারা সমর্থিত সর্বাধিক অক্ষ সংখ্যা কত?

এমআরও ইলেকট্রিক এবং ডিএনসি ইলেকট্রনিক্স উভয়ই A16B-3200-0491 এর জন্য 6 টি পর্যন্ত অক্ষ নিশ্চিত করে। প্রকৃত অক্ষের সংখ্যা নির্দিষ্ট 0i-B মেশিন কনফিগারেশন এবং সফ্টওয়্যার বিকল্পের উপর নির্ভর করে।স্ট্যান্ডার্ড 0i-TB (ঘুরতে কেন্দ্র) 2 ¢ 4 অক্ষ ব্যবহার করেস্ট্যান্ডার্ড 0i-MB (মেশিনিং সেন্টার) 3x4 অক্ষ ব্যবহার করে। 6 অক্ষের ক্ষমতা আরও জটিল কনফিগারেশনের জন্য হেডরুম সরবরাহ করে।

প্রশ্ন 4: A16B-3200-0491 প্রতিস্থাপনের জন্য কি PMC প্রোগ্রামের ব্যাকআপ প্রয়োজন?

পিএমসি সিঁড়ি প্রোগ্রামটি এসআরএএম মেমরি মডিউলটিতে থাকে ∙ যদি এসআরএএম মডিউলটি প্রতিস্থাপন বোর্ডে স্থানান্তরিত হয় তবে পিএমসি প্রোগ্রামটি সংরক্ষণ করা হয়।সব সময় সব SRAM ডেটা (প্যারামিটার) এর একটি সম্পূর্ণ ব্যাকআপ করাযদি SRAM মডিউলটিও ক্ষতিগ্রস্ত হয়, তবে ব্যাকআপ থেকে প্রোগ্রাম পুনরুদ্ধার করা প্রয়োজন।

প্রশ্নঃ A16B-3200-0491 এর জন্য কোন গ্যারান্টি পাওয়া যায়?

একাধিক সরবরাহকারী গ্যারান্টি কভারেজ নিশ্চিত করেছেনঃ এমআরও ইলেকট্রিক (ব্যবহারকারীর তথ্য অনুযায়ী 1 বছরের গ্যারান্টি), সিএনসি টুলস এলএলসি (12 মাসের গ্যারান্টি, 100% পরীক্ষিত) ।0i-B প্রজন্মের পরিপক্ক হওয়া সত্ত্বেও বোর্ড সক্রিয়ভাবে স্টক এবং সার্ভিসিং করা হয়ফ্যানুকের বিশেষজ্ঞ পরিষেবা প্রদানকারীর মাধ্যমে মেরামত পরিষেবাও পাওয়া যায়।
