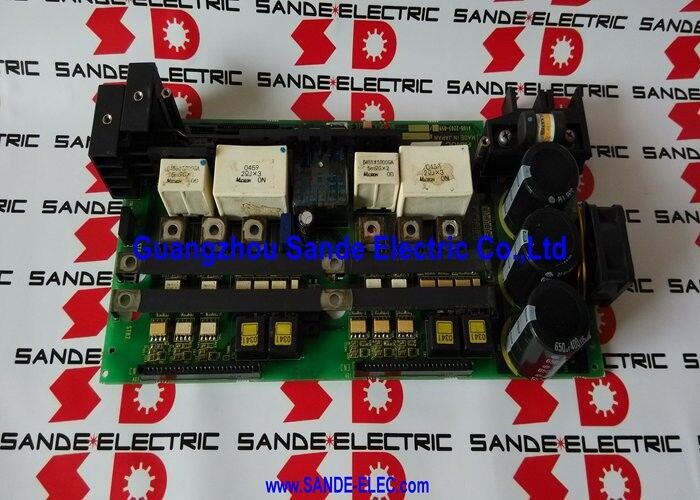

মাদার বোর্ড A16B-2203-0590 A16B22030590 A16B-22O3-O59O

A16B-2203-0590 | FANUC আলফা SVM2-12/40 ওয়্যারিং বোর্ড — টাইপ A এবং FSSB ইন্টারফেস / A06B-6079-H204 / A06B-6096-H204 / Supersedes A16B-2202-0770

SVM2-12/40 — অ্যাসিমেট্রিক টুইন-অ্যাক্সিস ড্রাইভ

FANUC আলফা SVM2-12/40 হল একটি দ্বি-অক্ষ সার্ভো এমপ্লিফায়ার মডিউল যার প্রতি অক্ষে বিভিন্ন বর্তমান রেটিং রয়েছে৷ প্রতিসম SVM2-12/12 (উভয় অক্ষে 12A) বা SVM2-40/40 (উভয় অক্ষে 40A) এর বিপরীতে, 12/40 কনফিগারেশন প্রদান করে:

• 12A অক্ষ (হালকা শুল্ক):একটি লাইটার মেশিন অক্ষের জন্য — টুল বুরুজ, ওয়ার্কপিস ঘূর্ণন, বা ছোট সার্ভো মোটর প্রয়োজন সহ একটি অক্জিলিয়ারী অক্ষ।
• 40A অক্ষ (ভারী দায়িত্ব):একটি ভারী মেশিন অক্ষের জন্য - সাধারণত একটি বৃহত্তর মোটর এবং উচ্চতর জড়তা প্রয়োজনের সাথে প্রধান অনুবাদক অক্ষ।

এই অ্যাসিমেট্রিক পেয়ারিং একজন মেশিন নির্মাতাকে প্রতিটি অক্ষের প্রকৃত চাহিদার সাথে সার্ভো এমপ্লিফায়ার কারেন্টকে ঘনিষ্ঠভাবে মেলাতে দেয়। একটি ইউনিফর্ম 40/40 মডিউল ইনস্টল করা যেখানে একটি অক্ষের জন্য শুধুমাত্র 12A খরচ এবং ক্যাবিনেটের স্থান প্রয়োজন। SVM2-12/40 হল একটি হালকা অক্ষ এবং একটি ভারী অক্ষ সহ মেশিনগুলির জন্য ইঞ্জিনিয়ারিং-অনুকূল পছন্দ৷

কী স্পেসিফিকেশন

A এবং FSSB টাইপ করুন — উভয় ইন্টারফেসের জন্য একটি তারের বোর্ড

A16B-2203-0590 SVM2-12/40 এর উভয় ইন্টারফেস ভেরিয়েন্টে পরিবেশন করে:

টাইপ A ইন্টারফেস (A06B-6079-H204):সিএনসি থেকে একটি ডেডিকেটেড কেবল ব্যবহার করে সিরিয়াল সার্ভো বাস ইন্টারফেস। আগের ইন্টারফেস জেনারেশন, এখনও সিরিজ 15 এবং প্রাথমিক আই-সিরিজ সিস্টেমে সাধারণ।

FSSB ইন্টারফেস (A06B-6096-H204):আই-সিরিজ সিএনসি সিস্টেমে ব্যবহৃত ফাইবার অপটিক সার্ভো বাস ইন্টারফেস। ড্রাইভ ক্যাবিনেট থেকে ইলেক্ট্রোম্যাগনেটিক গোলমাল প্রতিরোধ ক্ষমতা প্রদান করে।

ওয়্যারিং বোর্ডের ফিজিক্যাল কানেক্টর সেটে উভয় ধরনের ইন্টারফেস মিটমাট করে কারণ মেকানিক্যাল বোর্ডের মাত্রা এবং মোটর/বাস কানেক্টর লেআউট টাইপ A এবং FSSB SVM2-12/40 ভেরিয়েন্ট জুড়ে সাধারণ। শুধুমাত্র নিয়ন্ত্রণ PCB এবং servo বাস সংযোগকারী দুটি মধ্যে পার্থক্য.

অ্যাপ্লিকেশন দৃশ্যকল্প

SVM2-12/40 তারের বোর্ডের ত্রুটি:একটি FANUC আলফা সার্ভো মডিউল উভয় অক্ষকে প্রভাবিত করে অ্যালার্ম কোড তৈরি করে। নিয়ন্ত্রণ PCB সঠিকভাবে পরীক্ষা করে, কিন্তু পরিদর্শন তারের বোর্ডে ক্ষতিগ্রস্ত উচ্চ-কারেন্ট মোটর সংযোগকারী ট্রেস প্রকাশ করে। A16B-2203-0590 প্রতিস্থাপন মডিউলের সংযোগকারীর অখণ্ডতা এবং উভয় অক্ষ সার্ভো ফাংশন পুনরুদ্ধার করে।

মডিউল সংস্কার:একটি আলফা SVM2-12/40 মডিউল ওয়ার্কশপ সংস্কারের মধ্য দিয়ে যায়। A16B-2203-0590 ওয়্যারিং বোর্ড একটি সম্পূর্ণ অভ্যন্তরীণ বোর্ড রিফ্রেশ প্রদান করতে নিয়ন্ত্রণ PCB বরাবর প্রতিস্থাপিত হয়।

FAQ

প্রশ্ন 1: A16B-2203-0590 কি একটি FSSB-ইন্টারফেস SVM2-12/40 এবং টাইপ A SVM2-12/40-এ ব্যবহার করা যেতে পারে?

হ্যাঁ। FANUC আলফা রক্ষণাবেক্ষণ ম্যানুয়াল A06B-6079-H204 (টাইপ A) এবং A06B-6096-H204 (FSSB) মডিউল উভয়ের জন্য ওয়্যারিং বোর্ড হিসাবে A16B-2203-0590 নিশ্চিত করে৷ ওয়্যারিং বোর্ড উভয় ইন্টারফেস ভেরিয়েন্টের জন্য সাধারণ কাঠামোগত উপাদান। ওয়্যারিং বোর্ডে CNC সার্ভো ইন্টারফেস সংযোগকারী টাইপ A কেবল এবং FSSB ফাইবার অপটিক সংযোগকারী উভয়ই গ্রহণ করে, অথবা ইন্টারফেস-নির্দিষ্ট সংযোগটি তারের বোর্ডের পরিবর্তে নিয়ন্ত্রণ PCB-এর সংযোগকারীর মাধ্যমে তৈরি করা হয়।

প্রশ্ন 2: কন্ট্রোল পিসিবি কি যেটি SVM2-12/40 এ A16B-2203-0590 এর সাথে যুক্ত হয়?

HRV3 কন্ট্রোল কনফিগারেশনের জন্য (উচ্চ-কর্মক্ষমতা বর্তমান নিয়ন্ত্রণ): তারের বোর্ড A16B-2203-0590 কন্ট্রোল PCB A20B-2100-0541 (FSSB ইন্টারফেস) সহ জোড়া। স্ট্যান্ডার্ড কনফিগারেশনের জন্য, পেয়ারিং মডিউল জেনারেশনের উপর নির্ভর করে। FANUC আলফা সিরিজ রক্ষণাবেক্ষণ ম্যানুয়াল টেবিলটি নির্দিষ্ট করে: "HRV3 ব্যবহার করার সময়, নিম্নলিখিত বোর্ডগুলি একসাথে ব্যবহার করুন: তারের বোর্ড: A16B-2203-059X / মুদ্রিত সার্কিট বোর্ড: A20B-2100-054X।"

প্রশ্ন 3: কেন SVM2-12/40 ইউনিফর্ম 40/40 এর পরিবর্তে অসমমিত বর্তমান রেটিং ব্যবহার করে?

বর্তমান-মিলিত ড্রাইভ কনফিগারেশন খরচ কমায় এবং তাপ ব্যবস্থাপনা উন্নত করে। একটি 12A অক্ষের জন্য একটি 40A আউটপুট পর্যায় প্রায় 30A রেটেড ক্ষমতা নষ্ট করে, যা IGBT ডিভাইস, কুলিং এবং ক্যাবিনেটের আকারে খরচ যোগ করে। SVM2-12/40 প্রতিটি অক্ষকে ঠিক তার প্রয়োজনীয় বর্তমান সরবরাহ করে। এটি বিশেষত CNC লেদগুলিতে কার্যকর যেখানে Z-অক্ষ (ক্যারেজ) X-অক্ষের (ক্রস-স্লাইড) থেকে বেশি লোড বহন করে, অথবা এমন মেশিনগুলিতে যেখানে একটি অক্ষ একটি প্রধান কাটিং অক্ষের পরিবর্তে একটি হালকা সহায়ক।

Q4: একটি প্রতিস্থাপন A16B-2203-0590 ফিট করার পরে, এনকোডার বা মোটর তারগুলিকে কি পুনরায় রুট করতে হবে?

ওয়্যারিং বোর্ডে এনকোডার এবং মোটর তারের সংযোগকারীগুলি মূল বোর্ডের মতো একই শারীরিক পিনআউট এবং যান্ত্রিক কনফিগারেশন বজায় রাখে। তারের সংযোগগুলি নতুন বোর্ডে একই সংযোগকারী অবস্থানে পুনরায় তৈরি করা হয়েছে — মেশিনের তারের কোনো পুনঃ-রাউটিং বা পরিবর্তনের প্রয়োজন নেই।

প্রশ্ন 5: A16B-2203-0590 ওয়্যারিং বোর্ড কি নিয়ন্ত্রণ PCB অ্যাক্সেস না করে প্রতিস্থাপন করা যেতে পারে?

SVM2-12/40 মডিউল হাউজিংয়ের মধ্যে, নিয়ন্ত্রণ PCB তারের বোর্ডের উপরে মাউন্ট করে। ওয়্যারিং বোর্ড অপসারণ করতে, তারের বোর্ডের ধরে রাখার হার্ডওয়্যারটি প্রকাশ করতে প্রথমে নিয়ন্ত্রণ PCB অপসারণ করতে হবে। দুটি বোর্ড মডিউলের ভিতরে আলাদা করা হয়। A16B-2203-0590 প্রতিস্থাপন করার পরে, মডিউলটি বন্ধ হওয়ার আগে এবং ড্রাইভ ক্যাবিনেটে পুনরায় ইনস্টল করার আগে নিয়ন্ত্রণ PCB নতুন তারের বোর্ডে পুনরায় ইনস্টল করা হয়।
