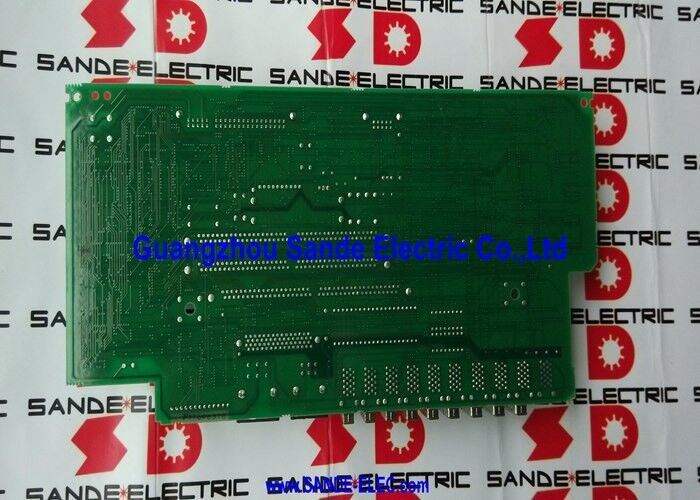

A16B-2202-0432 | FANUC আলফা SPM কন্ট্রোল PCB — A06B-6088 সিরিজ / SPM-15 থেকে SPM-55 / 283–325VDC / টাইপ 1 ইন্টারফেসের জন্য শীর্ষ কার্ড

SPM — স্পিন্ডল ড্রাইভ মডিউল এই বোর্ড নিয়ন্ত্রণ করে

FANUC আলফা SPM (স্পিন্ডল পাওয়ার মডিউল) মেশিন টুলের প্রধান স্পিন্ডল মোটর চালায়। এটি পিএসএম এবং সার্ভো মডিউলের পাশাপাশি ড্রাইভ ক্যাবিনেটে বসে, পিএসএম-এর ডিসি বাস থেকে এর শক্তি টেনে এবং স্পিন্ডেল মোটরের জন্য পরিবর্তনশীল-ফ্রিকোয়েন্সি, পরিবর্তনশীল-ভোল্টেজ এসি আউটপুটে রূপান্তর করে।

A06B-6088 সিরিজ SPM রেটিংগুলির বিস্তৃত পরিসর কভার করে:

• SPM-15(A06B-6088-H215): Alpha 12, AlphaP15, AlphaP18 স্পিন্ডেল মোটর চালায়
• SPM-22(A06B-6088-H222): আলফা aP30, আলফা 15 স্পিন্ডেল মোটর চালায়
• SPM-26(A06B-6088-H226): আলফা aP40, আলফা 26 স্পিন্ডেল মোটর চালায়
• SPM-30(A06B-6088-H230): Alpha 30, AlphaP40 স্পিন্ডেল মোটর চালায়
• SPM-45(A06B-6088-H245): উচ্চ-শক্তি স্পিন্ডেল মোটর 45kW এ চালায়
• SPM-55(A06B-6088-H255): 55kW ক্ষমতা

A16B-2202-0432 হলনিয়ন্ত্রণ PCB (শীর্ষ কার্ড)এই সব SPM ভেরিয়েন্টের ভিতরে। একটি বোর্ড সমগ্র SPM-15 থেকে SPM-55 পরিসরে পরিবেশন করে।

কী স্পেসিফিকেশন

টাইপ 1 ইন্টারফেস — স্পিন্ডল মোটর ফিডব্যাক

"টাইপ 1 (স্ট্যান্ডার্ড স্পেসিফিকেশন)" উপাধিটি এই SPM ব্যবহার করে স্পিন্ডল মোটর ফিডব্যাক ইন্টারফেসটিকে চিহ্নিত করে:

এম সেন্সর:FANUC আলফা স্পিন্ডল মোটরগুলির জন্য আদর্শ অবস্থান/গতি সেন্সর। গতি প্রতিক্রিয়া এবং টাকু ওরিয়েন্টেশন অবস্থানের জন্য ব্যবহৃত হয়।

MZ সেন্সর:একটি শূন্য-গতি/পজিশন সেন্সর বৈকল্পিক যা বিল্ট-ইন মোটর কনফিগারেশনে ব্যবহৃত হয়।

পজিশন কোডার:স্পিন্ডল-এ-সি-অক্ষ অ্যাপ্লিকেশনগুলির জন্য একটি উচ্চ-রেজোলিউশন অবস্থান এনকোডার — থ্রেড কাটা, কঠোর লঘুপাত, সিঙ্ক্রোনাইজড স্পিন্ডল ফাংশন।

A16B-2202-0432 এই সমস্ত ধরনের প্রতিক্রিয়া প্রক্রিয়া করে। এর ফিডব্যাক ইন্টারফেস সার্কিটগুলি সেন্সর সংকেতগুলি পড়ে এবং সেগুলিকে ক্লোজড-লুপ স্পিড কন্ট্রোল অ্যালগরিদমের জন্য ব্যবহার করে — বিভিন্ন কাটিং লোডের অধীনে সুনির্দিষ্টভাবে স্পিন্ডল পৌঁছায় এবং নির্দেশিত গতি ধরে রাখে।

অ্যাপ্লিকেশন দৃশ্যকল্প

18-MC মেশিনিং সেন্টারে SPM স্পিন্ডল অ্যালার্ম:একটি 18-MC মেশিনিং সেন্টারে একটি FANUC আলফা SPM-22 স্পিন্ডল মডিউল একটি স্থায়ী স্পিন্ডল অ্যালার্ম (SP অ্যালার্ম কোড) বিকাশ করে। বেস পাওয়ার পিসিবি এবং ড্রাইভার বোর্ড সঠিকভাবে পরীক্ষা করে। A16B-2202-0432 কন্ট্রোল কার্ডটি ত্রুটি হিসাবে চিহ্নিত করা হয়েছে৷ বোর্ড প্রতিস্থাপন টাকু অপারেশন পুনরুদ্ধার.

16-টিসি টার্নিং সেন্টারে SPM-30 কন্ট্রোল বোর্ডের ব্যর্থতা:একটি উচ্চ-শক্তি SPM-30 স্পিন্ডল মডিউল সহ একটি টার্নিং সেন্টার স্পিন্ডল স্পিড কন্ট্রোল হারায় — স্পিন্ডল চলে কিন্তু প্রোগ্রাম কমান্ডের সাড়া না দিয়ে ভুল গতিতে। A16B-2202-0432 স্পিড কন্ট্রোল লুপ সার্কিটরিটি ত্রুটি হিসাবে চিহ্নিত করা হয়। SPM-30-এর উচ্চতর পাওয়ার রেটিং নির্বিশেষে একই অংশ নম্বর দিয়ে প্রতিস্থাপন গতি নিয়ন্ত্রণ পুনরুদ্ধার করে।

FAQ

প্রশ্ন 1: যদি শুধুমাত্র A16B-2202-0432 ব্যর্থ হয়, তাহলে কি পুরো SPM মডিউলটি প্রতিস্থাপন না করে প্রতিস্থাপন করা যাবে?

হ্যাঁ। A16B-2202-0432 হল টপ কন্ট্রোল কার্ড — মডিউল হাউজিং এর ভিতরে বেস পাওয়ার PCB এবং ড্রাইভার বোর্ড থেকে শারীরিকভাবে আলাদা। এটি অপসারণ এবং স্বাধীনভাবে প্রতিস্থাপন করা যেতে পারে। ক্যাবিনেট থেকে বের করা মডিউলের সাহায্যে, A16B-2202-0432 মডিউলের সামনের দিক থেকে বা মডিউল কভার অপসারণের পরে, SPM ভেরিয়েন্টের উপর নির্ভর করে অ্যাক্সেসযোগ্য।

প্রশ্ন 2: A16B-2202-0432 প্রতিস্থাপন করা কি CNC-তে স্পিন্ডেল প্যারামিটারগুলিকে প্রভাবিত করে?

না। স্পিন্ডল প্যারামিটার (গতি সীমা, ত্বরণ হার, অবস্থান কোডার রেজোলিউশন, গিয়ার অনুপাত, সেন্সর টাইপ) CNC এর প্রধান প্যারামিটার মেমরিতে সংরক্ষণ করা হয় — SPM কন্ট্রোল বোর্ডে নয়। প্রতিস্থাপন A16B-2202-0432 ফিট করার পরে, CNC বিদ্যমান স্পিন্ডেল প্যারামিটার ব্যবহার করে মডিউলের সাথে যোগাযোগ করে। সম্পূর্ণ গতি পরিসীমা জুড়ে টাকু গতির নির্ভুলতা যাচাই করুন এবং সম্পূর্ণ উত্পাদনে ফিরে আসার আগে কঠোরভাবে ট্যাপিং বা অভিযোজন (যদি ব্যবহার করা হয়) ফাংশনগুলি সঠিকভাবে নিশ্চিত করুন।

প্রশ্ন 3: A16B-2202-0432 এবং A16B-2203-0332 এর মধ্যে পার্থক্য কী, যা SPM মডিউলগুলিতে এটির পাশাপাশি প্রদর্শিত হয়?

উভয় বোর্ডই A06B-6088 সিরিজের SPM মডিউলের ভিতরে পাওয়া যায়। A16B-2202-0432 হল প্রাথমিক নিয়ন্ত্রণ কার্ড (প্রধান টাকু নিয়ন্ত্রণ যুক্তি প্রদান করে শীর্ষ কার্ড)। A16B-2203-0332 হল একটি অতিরিক্ত সিগন্যাল বোর্ড যা মডিউলের মধ্যে সম্পূরক ইন্টারফেস ফাংশন বা প্রসারিত I/O ক্ষমতা প্রদান করে। উভয়ই উচ্চ-নির্দিষ্ট SPM কনফিগারেশনে উপস্থিত। যদি উভয়ের প্রতিস্থাপনের প্রয়োজন হয়, উভয়কে অর্ডার করুন — তারা বিভিন্ন ফাংশন পরিবেশন করে এবং একটি অন্যটির বিকল্প করতে পারে না।

প্রশ্ন 4: কোন স্পিন্ডল অ্যালার্ম কোডগুলি নির্দেশ করে যে A16B-2202-0432 ব্যর্থ হয়েছে?

FANUC আলফা SPM অ্যালার্মগুলি মডিউলের LED-তে প্রদর্শিত হয়:

• SP অ্যালার্ম 24 (IPM অ্যালার্ম):প্রায়শই গেট ড্রাইভ বা পাওয়ার ডিভাইসের ত্রুটিগুলির সাথে সম্পর্কিত — তবে গেট ড্রাইভ বোর্ড (A20B-2902-0390) অক্ষত থাকলে, A16B-2202-0432 ভুল সুইচিং কমান্ড তৈরি করতে পারে
• SP অ্যালার্ম 07 (গতি প্রতিক্রিয়া সংকেত ত্রুটি):A16B-2202-0432-এ ফিডব্যাক প্রসেসিং সার্কিটের দিকে নির্দেশ করে
• SP অ্যালার্ম 29/30/41 (গতির ত্রুটি):গতি নিয়ন্ত্রণ লুপ ত্রুটিগুলি যা A16B-2202-0432 এর নিয়ন্ত্রণ অ্যালগরিদম হার্ডওয়্যারে উদ্ভূত হতে পারে নিয়ন্ত্রণ কার্ডটি শেষ করার আগে মোটর, তারের এবং সেন্সর ত্রুটিগুলি বাদ দিন ব্যর্থ হয়েছে৷

প্রশ্ন 5: A06B-6088 সিরিজ "টাইপ 1" কে "টাইপ 2" SPM মডিউল থেকে আলাদা করে কি?

"টাইপ" উপাধি টাকু মোটর সেন্সর প্রতিক্রিয়া মান বোঝায়। টাইপ 1 স্ট্যান্ডার্ড FANUC M-সেন্সর বা পজিশন কোডার ফিডব্যাক ব্যবহার করে। টাইপ 2 (যাকে "সিরিজ 2" স্পিন্ডলও বলা হয়) উন্নত সেন্সর প্রকার এবং একটি আপডেট কন্ট্রোল কার্ড স্পেসিফিকেশন সহ একটি পরবর্তী প্রজন্মের স্পিন্ডল সিস্টেম। A16B-2202-0432 হল টাইপ 1 কন্ট্রোল কার্ড — এটি টাইপ 2 স্পিন্ডল মোটর সেন্সর কনফিগারেশনের সাথে সামঞ্জস্যপূর্ণ নয়। অর্ডার করার আগে এর নামপ্লেট থেকে স্পিন্ডল মডিউলের ধরন নিশ্চিত করুন।
