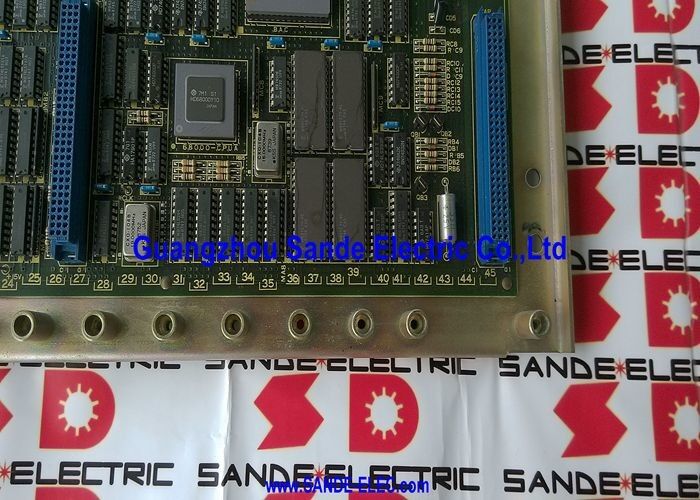

ফ্যানুক পিসি বোর্ড A16B-1010-0200 A16B-1O1O-O2OO A16B10100200

A16B-1010-0200 | FANUC সিরিজ 11-A ডিজিটাল মাস্টার PCB — F11 / ফাইবার অপটিক / পেরিফেরাল এক্সিস কার্ড / 9" এবং 14" CRT / 11M এবং 11T

সিরিজ 11 — FANUC এর প্রথম প্রজন্মের ডিজিটাল CNC

FANUC সিরিজ 11 (F11) CNC ইতিহাসে একটি গুরুত্বপূর্ণ মাইলফলক উপস্থাপন করে: এটি FANUC-এর প্রথম প্রজন্মের ডিজিটাল CNC সিস্টেমগুলির মধ্যে একটি। পূর্ববর্তী FANUC CNC প্রজন্মগুলি অ্যানালগ সার্ভো যোগাযোগ এবং অপেক্ষাকৃত সহজ ডিজিটাল নিয়ন্ত্রণ আর্কিটেকচার ব্যবহার করত। সিরিজ 11 ডিজিটাল ড্রাইভ নিয়ন্ত্রণে স্থানান্তরিত হয়েছে - একটি মৌলিক প্রকৌশল পদক্ষেপ যা সার্ভো নির্ভুলতা উন্নত করেছে, প্রবাহ হ্রাস করেছে এবং পূর্ববর্তী সিস্টেমের অ্যানালগ ক্রমাঙ্কন প্রয়োজনীয়তা দূর করেছে।

ব্যবহারকারীর বিবরণে "ডিজিটাল মাস্টার PCB 11 কন্ট্রোল" উপাধি সরাসরি এই প্রজন্মের পরিচয় উল্লেখ করে। A16B-1010-0200 হল এই ডিজিটাল আর্কিটেকচারের প্রথম রূপের জন্য মাস্টার বোর্ড — 11-A (মডেল A) প্রজন্ম৷

কী স্পেসিফিকেশন

9-ইঞ্চি বা 14-ইঞ্চি CRT — প্রদর্শন কনফিগারেশন বিকল্প

A16B-1010-0200 দুটি CRT ডিসপ্লে অপশন সমর্থন করে, ইনস্টল করা গ্রাফিক প্রসেসর কার্ড দ্বারা নির্ধারিত:

9-ইঞ্চি CRT (একরঙা):টেক্সট-ভিত্তিক CNC অপারেশনের জন্য স্ট্যান্ডার্ড ডিসপ্লে — প্রোগ্রাম ডিসপ্লে, অক্ষ পজিশন, প্যারামিটার টেবিল এবং অ্যালার্ম মেসেজ। কমপ্যাক্ট স্ক্রিন ছোট অপারেটর প্যানেলের জন্য উপযুক্ত।

14-ইঞ্চি রঙ CRT:বৃহত্তর, রঙিন প্রদর্শন পূর্ণ-রঙের গ্রাফিকাল টুল পাথ প্রদর্শন এবং উন্নত অপারেটর ইন্টারফেস সক্ষম করে। মেশিন নির্মাতা দ্বারা একটি বড়, রঙ অপারেটর ইন্টারফেস নির্দিষ্ট করা হলে ব্যবহৃত হয়।

CNC এর গ্রাফিক স্লটে লাগানো গ্রাফিক প্রসেসর কার্ডটি নির্ধারণ করে কোন ডিসপ্লে টাইপ সক্রিয়। A16B-1010-0200 মাস্টার বোর্ড উভয় কনফিগারেশন সমর্থন করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ 11-M মেশিনিং সেন্টার মাস্টার বোর্ড প্রতিস্থাপন:একটি FANUC 11-M মেশিনিং সেন্টার আরম্ভ করতে ব্যর্থ হয় — ফাঁকা প্রদর্শন, কোন অক্ষ ফাংশন, কোন প্রতিক্রিয়া নেই। A16B-1010-0200 মাস্টার বোর্ড ত্রুটি হিসাবে চিহ্নিত করা হয়. মূল মডিউল কনফিগারেশনের সাথে প্রতিস্থাপন (অক্ষ কার্ড, মেমরি বোর্ড, গ্রাফিক প্রসেসর পুনরায় ইনস্টল করা) সম্পূর্ণ 11-M অপারেশন পুনরুদ্ধার করে।

সিরিজ 11-T টার্নিং সেন্টার সংস্কার:একটি পুরানো 11-T টার্নিং সেন্টার অবিরত উত্পাদন পরিষেবার জন্য পুনর্নবীকরণ করা হয়েছে। A16B-1010-0200 কন্ট্রোল সিস্টেম পুনর্নবীকরণের মূল হিসাবে প্রতিস্থাপিত হয়, মাস্টার বোর্ডের পরিষেবা জীবন পুনরায় সেট করে।

FAQ

প্রশ্ন 1: A16B-1010 সিরিজের সিরিজ 11-A এবং পরবর্তী সিরিজ 11 ভেরিয়েন্টের মধ্যে পার্থক্য কী?

A16B-1010-0200 হল সিরিজ 11 ডিজিটাল CNC-এর জন্য প্রথম প্রজন্মের (11-A) মাস্টার বোর্ড। পরবর্তী সিরিজ 11 ভেরিয়েন্টগুলি — A16B-1010 সিরিজের মধ্যে 11-B এবং 11-C জেনারেশনগুলি সহ — হার্ডওয়্যার আপডেটগুলিকে অন্তর্ভুক্ত করেছে কর্মক্ষমতা উন্নত করে, মেমরির ক্ষমতা প্রসারিত করে এবং অক্ষ নিয়ন্ত্রণের আর্কিটেকচারকে পরিমার্জন করে। A16B-1010 পরিসরে সংলগ্ন অংশ সংখ্যা (যেমন A16B-1010-0210, A16B-1010-0321, A16B-1010-0331) এই পরবর্তী প্রজন্মের প্রতিনিধিত্ব করে। A16B-1010-0200 হল সিরিজ 11 ডিজিটাল CNC পরিবারের 11-A সূচনা বিন্দু।

প্রশ্ন 2: A16B-1010-0200-এর অপটিক্যাল ফাইবার ইন্টারফেস কি পরবর্তী FANUC সিস্টেমগুলির মতো একই FSSB প্রোটোকল ব্যবহার করে?

না। A16B-1010-0200-এর ফাইবার অপটিক ইন্টারফেসটি মাস্টার বোর্ড এবং ডিসপ্লে/গ্রাফিক্স ইউনিটের মধ্যে সিস্টেম ডেটা এবং গ্রাফিক্স সিগন্যাল ট্রান্সমিশনের জন্য - এটি প্রদর্শনের উদ্দেশ্যে একটি ডেটা যোগাযোগ লিঙ্ক। এটি FANUC এর পরবর্তী FSSB (Fanuc Servo সিরিয়াল বাস) থেকে আলাদা, যা একটি ফাইবার অপটিক সার্ভো ড্রাইভ কমান্ড ইন্টারফেস। সিরিজ 11 প্রসঙ্গের অপটিক্যাল ফাইবার একটি ভিন্ন স্থাপত্যের উদ্দেশ্যে কাজ করে।

প্রশ্ন 3: মূল A16B-1010-0200 ইনস্টলেশনের সমস্ত মেমরি এবং অক্ষ কার্ডগুলি কি প্রতিস্থাপন বোর্ডে পুনরায় ব্যবহার করা হয়েছে?

হ্যাঁ। পেরিফেরাল অক্ষ কার্ড, গ্রাফিক প্রসেসর কার্ড, মেমরি বোর্ড এবং সংশ্লিষ্ট মডিউলগুলি ব্যর্থ মাস্টার বোর্ড থেকে সরানো উচিত এবং প্রতিস্থাপন A16B-1010-0200 এ পুনরায় ইনস্টল করা উচিত। এই বোর্ড এবং মডিউলগুলি অক্ষ কনফিগারেশন, প্রদর্শনের ধরন এবং সিস্টেম সফ্টওয়্যার বহন করে। এগুলিকে প্রতিস্থাপন বোর্ডে স্থানান্তর করা স্ক্র্যাচ থেকে সম্পূর্ণ পুনর্নির্মাণের প্রয়োজন ছাড়াই মূল সিস্টেম কনফিগারেশন সংরক্ষণ করে।

Q4: A16B-1010-0200 প্রতিস্থাপন করার আগে কোন ডেটা ব্যাকআপ প্রয়োজন?

মাস্টার বোর্ড অপসারণের আগে সমস্ত CNC প্যারামিটার এবং সংরক্ষিত অংশ প্রোগ্রামগুলির ব্যাক আপ নিন। সিরিজ 11 যুগে, মেশিনের I/O বিকল্পগুলির উপর নির্ভর করে ব্যাকআপ সাধারণত RS-232C এর মাধ্যমে কাগজের টেপ পাঞ্চ, ক্যাসেট টেপ রেকর্ডার, বা RS-232C সংযুক্ত পিসিতে সঞ্চালিত হয়। সিরিজ 11 রক্ষণাবেক্ষণ ম্যানুয়াল থেকে নিশ্চিত করুন যে কোন ব্যাকআপ পদ্ধতিটি প্রতিস্থাপন শুরু করার আগে নির্দিষ্ট মেশিনে উপলব্ধ।
