| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE ROHS |

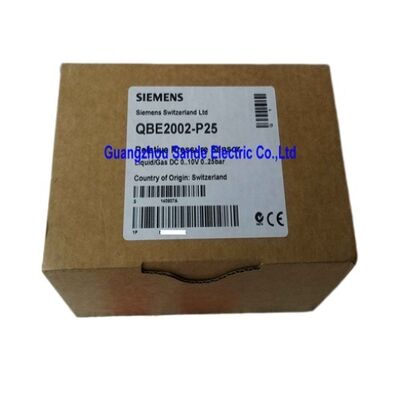

| মডেল নম্বার | QBE2002-P25 |
দ্যসিমেন্স QBE2002-P25এটি সিমেন্স বিল্ডিং টেকনোলজিসের একটি পাইজো-রেসিস্ট্যান্ট চাপ সেন্সর,০ থেকে ২৫ বার পর্যন্ত লাইনারি ডিসি ০ ০১০ ভোল্ট আউটপুট সহ ০ থেকে ২৫ বার পর্যন্ত বিভিন্ন পরিমাপ বৈকল্পিকের সাথে QBE2002 সিরিজের সর্বোচ্চ পরিসীমা সদস্য.
25 বার (362.6 পিএসআই / 2.5 এমপিএ) এ, এই সেন্সরটি এইচভিএসি হাইড্রোলিক সার্কিটগুলির উচ্চ চাপের শেষটি পরিবেশন করেঃ প্রাথমিক দূরবর্তী তাপ নেটওয়ার্ক, উচ্চ-উচ্চ বিল্ডিং জল সরবরাহের রিজার্স, বাষ্প সিস্টেম,এবং চাপযুক্ত শীতল সার্কিট যেখানে 10 বা 16 বার বৈকল্পিক অপর্যাপ্ত হবে.
The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.
এই সরাসরি জমা পদ্ধতি QBE2002 এর দীর্ঘমেয়াদী স্থায়িত্বের উৎসঃ সেন্সর উপাদান এবং diaphragm এর মধ্যে কোন আঠালো বন্ধন নেই যা সরে যেতে পারে, delaminate,অথবা তাপমাত্রা চক্র বছর ধরে বৈশিষ্ট্য পরিবর্তন.
পরিমাপ করা চাপ সিরামিক ডিস্ককে বিচ্যুত করে; প্রতিরোধক নেটওয়ার্ক অনুপাতে প্রতিরোধের পরিবর্তন করে; বোর্ড ইলেকট্রনিক্স 010V সংকেত পর্যন্ত ব্রিজ আউটপুটকে শর্ত দেয়।
স্টেইনলেস স্টিল 1.4404 (এআইএসআই 316 এল) চাপ সংযোগটি এইচভিএসি সার্কিটগুলিতে জল, গ্লাইকোল এবং বাষ্প মিডিয়া থেকে জারা প্রতিরোধ করে।
সংযোগ ইন্টারফেসে এফপিএম ফ্লুরোলাস্টোমার সিলিং স্ট্যান্ডার্ড এইচভিএসি প্রক্রিয়া তরলগুলির সাথে সামঞ্জস্যপূর্ণ রাসায়নিক প্রতিরোধের ব্যবস্থা করে।5 মিটার প্রাক-ক্যাবলযুক্ত তারের অতিরিক্ত সংযোগকারী হার্ডওয়্যার ছাড়াই সরাসরি নিয়ামক বা ক্ষেত্রের তারের সাথে সংযুক্ত করে.
| প্যারামিটার | মূল্য |
|---|---|
| পরিমাপ পরিসীমা | ০২৫ বার (০২.৫ এমপিএ / ০৩৬২.৬ সাই) |
| আউটপুট সংকেত | ডিসি ০১০ ভি (রৈখিক) |
| পরিমাপের নীতি | পিজো-রেসিস্ট্যান্ট, সিরামিক ডায়াফ্রাম |
| চাপ সংযোগ | স্টেইনলেস স্টীল 1.4404 / AISI 316L |
| সিল্যান্ট | FPM |
| ক্যাবল | 1.5 মিটার প্রাক-ক্যাবার্ড |
| ওজন (প্যাকেজিং সহ) | 0.171 কেজি |
| গণমাধ্যম | নিরপেক্ষ তরল ও গ্যাস |
ডিসি 0 ০১০ ভি সিগন্যালটি সিমেন্স এইচভিএসি নিয়ামক, ডিডিসি সিস্টেম এবং বেশিরভাগ বিল্ডিং ম্যানেজমেন্ট সিস্টেমের ক্ষেত্রের নিয়ামকদের জন্য স্ট্যান্ডার্ড অ্যানালগ ইনপুট ফর্ম্যাট।শূন্য ভোল্ট মানেই 0 বার গ্যাজ (বায়ুমণ্ডলীয় চাপ)১০ ভোল্ট ২৫ বার।
স্কেলিং রেখাযুক্ত,যার মানে নিয়ামকের সফটওয়্যার কনফিগারেশনে চাপের মান সঠিকভাবে প্রদর্শন এবং প্রক্রিয়া করার জন্য 010V সিগন্যাল টাইপের পাশাপাশি প্রবেশ করা পরিমাপ পরিসীমা (0 ′′ 25 বার) প্রয়োজন.
ব্যবহারিকভাবে, অনেক এইচভিএসি হাইড্রোলিক সার্কিট 25 বার সিলিংয়ের নীচে ভালভাবে কাজ করে। একটি সাধারণ শীতল জল সিস্টেম 612 বার এ চলে, কেবল সেন্সরের আউটপুট পরিসরের নিম্ন অংশ ব্যবহার করে।
এটি একটি সাধারণ সমঝোতাঃ 25 বার ব্যাপ্তি মাঝে মাঝে চাপ ভ্রমণের বিরুদ্ধে সুরক্ষা মার্জিন সরবরাহ করে এবং অনেকগুলি বিভিন্ন HVAC ইনস্টলেশন ধরণের মধ্যে ব্যবহৃত একই ব্যাপ্তি,কিন্তু এটা সিস্টেম যে উপরের পরিসীমা কাছাকাছি না জন্য নিয়ামক ইনপুট কিছু রেজোলিউশন উৎসর্গ.
যেখানে নিম্ন চাপে উচ্চতর রেজোলিউশন প্রয়োজন হয়, QBE2002-P10 (0 ′′ 10 বার) বৈকল্পিক অর্ধেক চাপ পরিসীমা জুড়ে ম্যাপ করা একই আউটপুট স্প্যান সরবরাহ করে।
QBE2002-P25 বন্ধ করা হয়েছে। QBE2003-P25 একটি সামঞ্জস্যপূর্ণ সাপ্লাই ভোল্টেজ এবং 010V আউটপুট সঙ্গে একই 0 ¢ 25 বার পরিসীমা জুড়ে,কিন্তু QBE2002 এর প্রাক-ক্যাবলযুক্ত তারের পরিবর্তে একটি ভিন্ন হাউজিং এবং একটি DIN EN 175301-803-A প্লাগ সংযোগ ব্যবহার করে.
QBE2002-P25 থেকে QBE2003-P25-এ রূপান্তরিত হওয়া ইনস্টলেশনের জন্য তারের শেষের পার্থক্যের সমাধান করা প্রয়োজন;পরিমাপ এবং আউটপুট সিগন্যালের সামঞ্জস্যতা নিয়ামকের কনফিগারেশনকে অপরিবর্তিত রাখতে দেয়.
প্রশ্ন 1: QBE2002-P25 নেতিবাচক চাপ (ভ্যাকুয়াম) পরিমাপ করতে পারে?
নং. QBE2002-P25 0 থেকে 25 বার পর্যন্ত চাপ পরিমাপ করে। এটি বায়ুমণ্ডলীয় চাপের একটি আপেক্ষিক চাপ সেন্সর।
0V আউটপুট বায়ুমণ্ডলীয় (শূন্য গেজ) এবং 10V 25 বার গেজের সাথে মিলে যায়। এটি উপ-বায়ুমণ্ডলীয় (ভ্যাকুয়াম) পরিমাপে প্রসারিত হয় না।
ভ্যাকুয়াম মনিটরিংয়ের জন্য, একটি সেন্সর প্রয়োজন যা নেতিবাচক গেজ চাপ অন্তর্ভুক্ত করে।
প্রশ্ন ২ঃ QBE2002-P25 ক্ষতিগ্রস্ত না হয়ে সর্বোচ্চ অতিরিক্ত চাপ কতটুকু সহ্য করতে পারে?
সিমেন্স QBE2002 সিরিজের জন্য নামমাত্র পরিমাপ পরিসরের উপরে সর্বোচ্চ অনুমোদিত অতিরিক্ত চাপ নির্দিষ্ট করে। সঠিক মান সিমেন্স QBE2002-P প্রযুক্তিগত তথ্য শীটে উল্লেখ করা হয়েছে।
হাইড্রোলিক এবং বায়ুসংক্রান্ত ইনস্টলেশনে, এটি নিশ্চিত করা গুরুত্বপূর্ণ যে সিস্টেম চাপ ট্রানজিয়েন্টগুলি ভ্যালভ বন্ধ, পাম্প শুরু এবং লোড পরিবর্তনগুলির সময় এই অতিরিক্ত চাপের সীমার মধ্যে থাকে,কারণ সর্বোচ্চ সীমা অতিক্রম করা বা পুনরাবৃত্তি করা শূন্য অফসেট শিফট বা স্থায়ী সেন্সর ক্ষতি হতে পারে.
প্রশ্ন 3: QBE2002-P25 এর জন্য কোন ভোল্টেজ প্রয়োজন?
QBE2002-P সিরিজটি সিমেন্স এইচভিএসি কন্ট্রোলার এবং তাদের সহায়ক সরবরাহ আউটপুটগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে।
QBE2002-P25 এর জন্য সিমেন্স প্রোডাক্ট ডেটা শীটে সরবরাহ ভোল্টেজের সঠিক স্পেসিফিকেশন দেওয়া হয়েছে।
এটি ইনস্টলেশনের আগে নিশ্চিত করা উচিত, বিশেষ করে QBE2002 থেকে QBE2003 ভেরিয়েন্টে আপগ্রেড করার সময়, যেহেতু দুটি সিরিজের বিভিন্ন সরবরাহের স্পেসিফিকেশন থাকতে পারে।
প্রশ্ন 4: QBE2002-P25 কি QBE2003-P25 এর সাথে বিনিময়যোগ্য?
পরিমাপ পরিসীমা (0 ¢ 25 বার) এবং আউটপুট সংকেত (0 ¢ 10 ভি) উভয়ের মধ্যে সামঞ্জস্যপূর্ণ, এবং সরবরাহের ভোল্টেজটিও উত্তরসূরি দ্বারা সামঞ্জস্যপূর্ণ বলে উল্লেখ করা হয়েছে। তবে,হাউজিংয়ের মাত্রা এবং বৈদ্যুতিক সংযোগ বিন্যাস ভিন্ন ️ QBE2003-P25 এর প্রাক-ক্যাবলযুক্ত তারের পরিবর্তে একটি DIN EN 175301-803-A প্লাগ ব্যবহার করে.
অ্যাডাপ্টার ক্যাবল বা ফিল্ড টার্মিনেশন পুনরায় ক্যাবলিং ছাড়া 1:1 শারীরিক প্রতিস্থাপন নিশ্চিত করা যায় না। ইনস্টল করার আগে প্রতিস্থাপন পণ্যের প্রযুক্তিগত তথ্য সর্বদা যাচাই করুন।
প্রশ্ন 5: এফপিএম সিলিং কী এবং এটি এইচভিএসি সিস্টেমে গ্লাইকোল অ্যান্টিফ্রিজ মিশ্রণের জন্য উপযুক্ত?
এফপিএম (ফ্লুওরোলাস্টোমার, যা ভিটনের মতো বাণিজ্যিক নামের অধীনেও বিক্রি হয়) একটি সিন্থেটিক রাবার যা জল, জলীয় দ্রবণ, বাষ্প, গ্লাইকোল এবং বেশিরভাগ হাইড্রোকার্বন তরলগুলির জন্য দুর্দান্ত প্রতিরোধের সাথে।
এটি এইচভিএসি চাপ সেন্সরগুলির জন্য স্ট্যান্ডার্ড সিলিং উপাদান কারণ এটি বিস্তৃত তাপমাত্রা পরিসরে শীতল জল এবং গরম করার সার্কিটে ব্যবহৃত জল-গ্লাইকোল মিশ্রণের সাথে সামঞ্জস্যপূর্ণ।
এফপিএম নির্দিষ্ট কেটোন, নিম্ন আণবিক ওজন এস্টার এবং নির্দিষ্ট অ্যামিন ¢ মিডিয়াগুলির সাথে সামঞ্জস্যপূর্ণ নয় যা সাধারণত স্ট্যান্ডার্ড এইচভিএসি সিস্টেমে পাওয়া যায় না।
