৩ অক্ষ সিমোডাইভ ৬১০ এসি ফিড ড্রাইভ পাওয়ার সার্কিট ৬এসসি৬১০৮-০এসএন০০

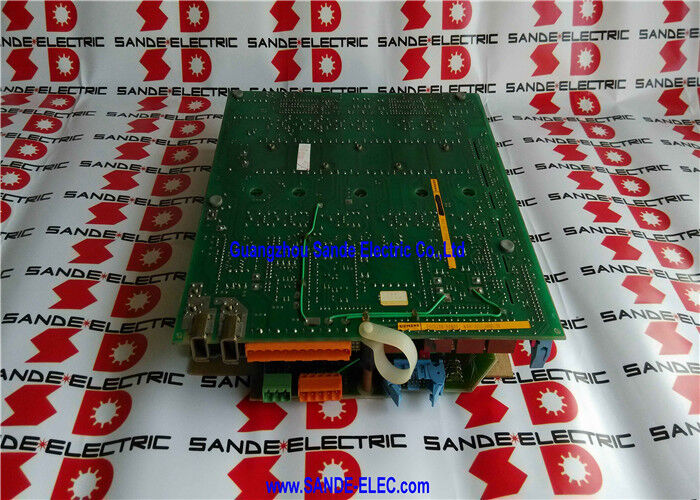

6SC6108-0SN00∙ সিমেন্স সিমোড্রাইভ 610 এসি ফিড ড্রাইভ পাওয়ার পিসিবি A38 / 8/16A / 3-অক্ষ / সিএনসি সার্ভো ড্রাইভ পাওয়ার বোর্ড

সিমোড্রাইভ ৬১০ সিমেন্সের সিএনসি ইন্টিগ্রেটেড ফিড ড্রাইভ সিস্টেম

The SIMODRIVE 610 (6SC61xx series) is Siemens' earlier-generation CNC-integrated servo drive system — designed to work with SINUMERIK CNC controls for precise multi-axis machine tool feed drive control. সিমোড্রাইভ ৬১০ সিমোড্রাইভ ৬১১ এবং সিনামিক্স প্ল্যাটফর্মের আগে ছিল এবং সিনুমেরিক ৩, ৮১০, ৮২০,এবং প্রাথমিক 840 নিয়ন্ত্রণ.

SIMODRIVE 610 আর্কিটেকচারে, ফিড ড্রাইভ মডিউলগুলি একটি কমপ্যাক্ট ড্রাইভ ইউনিটে নিয়ন্ত্রণ ইলেকট্রনিক্স এবং পাওয়ার স্টেজকে একত্রিত করে।6SC6108-0SN00 একটি 3-অক্ষ SIMODRIVE 610 এসি ফিড ড্রাইভ মডিউলের মধ্যে পাওয়ার সার্কিট PCB (দ্য "Leistungsteil" পাওয়ার বিভাগ).

মূল বৈশিষ্ট্যাবলী

সিমোড্রাইভ ৬১০ সিমেন্স ড্রাইভ হেরার্কিতে

সিমোড্রাইভ ৬১০ সিমেন্সের সিএনসি ইন্টিগ্রেটেড ড্রাইভ সিস্টেমের আগের প্রজন্মের প্রতিনিধিত্ব করেঃ

SIMODRIVE 610 ফিড ড্রাইভ দিয়ে সজ্জিত মেশিন টুলগুলি অনেকগুলি উত্পাদন পরিবেশে ব্যবহার করা হয় ′′ যা রক্ষণাবেক্ষণ এবং মেরামতের জন্য 6SC6108-0SN00 এর মতো অতিরিক্ত শক্তি PCB প্রয়োজন।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিমোড্রাইভ ৬১০ পাওয়ার পিসিবি ত্রুটিঃএকটি সিনুমেরিক নিয়ন্ত্রিত মেশিন টুলের SIMODRIVE 610 ফিড ড্রাইভ মডিউলটি ফিড ড্রাইভের আইজিবিটি বা পাওয়ার স্টেজের ব্যর্থতা নির্দেশ করে অক্ষের শক্তির ত্রুটিগুলি বিকাশ করে।6SC6108-0SN00 A38 পাওয়ার PCB ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন ফিড ড্রাইভের অক্ষ নিয়ন্ত্রণ ক্ষমতা পুনরুদ্ধার করে।

SIMODRIVE 610 ড্রাইভ মডিউল সার্ভিসঃপুরোনো SIMODRIVE 610-সজ্জিত মেশিন টুল সার্ভিসিং একটি উত্পাদন সুবিধা তাদের সরঞ্জাম মধ্যে লাগানো নির্দিষ্ট ড্রাইভ মডিউল জন্য একটি রিপ্লে হিসাবে 6SC6108-0SN00 বজায় রাখে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 6SC6108-0SN00 (পাওয়ার PCB) এবং SIMODRIVE 610 মডিউলের নিয়ন্ত্রণ বোর্ডের মধ্যে সম্পর্ক কী?

SIMODRIVE 610 ফিড ড্রাইভ মডিউল একটি নিয়ন্ত্রণ বোর্ডে বিভক্ত (নিয়ন্ত্রণ ইলেকট্রনিক্স ¢ নিয়ন্ত্রণ অ্যালগরিদম, SINUMERIK CNC সঙ্গে যোগাযোগ,প্যারামিটার স্টোরেজ) এবং একটি পাওয়ার পিসিবি (পাওয়ার স্টেজ IGBT সুইচিং6SC6108-0SN00 হ'ল পাওয়ার পিসিবিঃ এতে ইনভার্টার ট্রানজিস্টর এবং তিনটি অক্ষের জন্য বর্তমান সনাক্তকরণ রয়েছে তবে কোনও ড্রাইভ প্যারামিটার নেই।প্যারামিটার নিয়ন্ত্রক বোর্ডে সংরক্ষণ করা হয়পাওয়ার স্টেজের ত্রুটি এবং নিয়ন্ত্রনের ত্রুটি বিভিন্ন অ্যালার্মের বৈশিষ্ট্য তৈরি করে।

প্রশ্ন 2: কোন SINUMERIK CNC এলার্ম 6SC6108-0SN00 পাওয়ার PCB ত্রুটি নির্দেশ করে?

SIMODRIVE 610 মডিউলগুলিতে পাওয়ার পিসিবি ত্রুটিগুলি সিনুমেরিক সিএনসিতে ড্রাইভ-লেভেল অ্যালার্ম তৈরি করে typically সাধারণত অক্ষ ড্রাইভ হার্ডওয়্যার ত্রুটি, আইজিবিটি ত্রুটি,অথবা ফিড ড্রাইভ মডিউল ত্রুটি এক বা তিনটি অক্ষের একাধিকড্রাইভ মডিউলের ইন্ডিকেটর এলইডিগুলিও স্ট্যাটাস কোড সরবরাহ করে যা মডিউলের মধ্যে ত্রুটি সনাক্ত করতে সহায়তা করে।যদি নিয়ন্ত্রক বোর্ড এবং সার্ভো মোটর সঠিকভাবে পরীক্ষা কিন্তু ক্ষমতা স্তর বিপদাশঙ্কা অক্ষ চালু, পাওয়ার পিসিবি ডায়াগনস্টিক অগ্রাধিকার।

প্রশ্ন 3: 6SC6108-0SN00 পাওয়ার পিসিবি কোন ড্রাইভ পরামিতি সংরক্ষণ করে?

নং. ড্রাইভ প্যারামিটার ∙ অক্ষ লাভ সেটিং, বর্তমানের সীমা, পর্যবেক্ষণের প্রান্তিক ∙ নিয়ন্ত্রক বোর্ডে সংরক্ষণ করা হয় (বন্ধ লুপ নিয়ন্ত্রণ PCB), পাওয়ার PCB তে নয়।6SC6108-0SN00 এর প্রতিস্থাপন সংরক্ষিত পরামিতিগুলিকে প্রভাবিত করে না. প্রতিস্থাপন পাওয়ার পিসিবি ইনস্টল করার পরে, মেশিনটি পরিষেবাতে ফেরত দেওয়ার আগে তিনটি অক্ষের ড্রাইভগুলি কার্যকর কিনা তা পরীক্ষা করুন।

প্রশ্ন 4: 6SC6108-0SN00 প্রতিস্থাপন করার সময় কি নিরাপত্তা সতর্কতা প্রযোজ্য?

সিমোড্রাইভ ৬১০ মডিউলের পাওয়ার সাপ্লাই আইসোলেশান করে ফেলুন।পাওয়ার পিসিবিতে ক্যাপাসিটর রয়েছে এবং একটি ডিসি বাস থেকে কাজ করে যা পাওয়ার অপসারণের পরে চার্জ ধরে রাখে. A38 পাওয়ার পিসিবি উচ্চ ভোল্টেজ বাস সংযোগের সংলগ্ন মাউন্ট করা হয়। একটি ESD-নিরাপদ পৃষ্ঠের উপর একটি অ্যান্টি-স্ট্যাটিক wriststrap সঙ্গে প্রতিস্থাপন বোর্ড হ্যান্ডেল।
