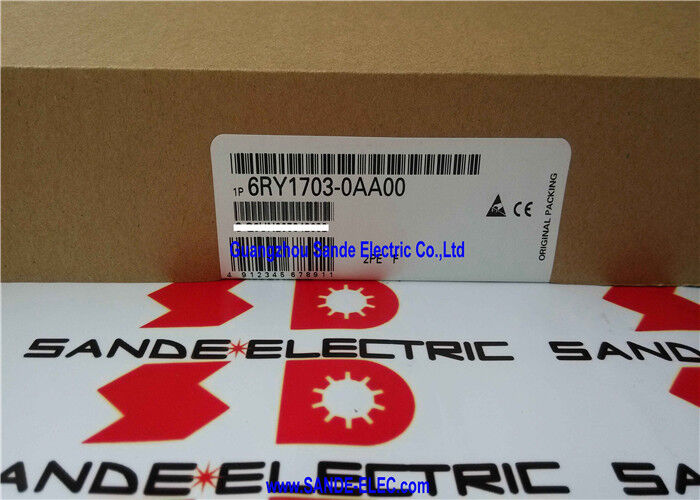

ইলেক্ট্রন। কনট্র 6RY1703-0AA00 6RY1 703-0AA00 6RY17O3-OAAOO

Siemens 6RY1703-0AA00 | SIMOREG DC-MASTER 6RA70 CUD1 ইলেকট্রনিক কন্ট্রোল বোর্ড — C98043-A7001-L1

পার্ট নম্বর: 6RY1703-0AA00

অভ্যন্তরীণ উপাদান পরিচিতি: C98043-A7001-L1

প্রস্তুতকারক: সিমেন্স এজি (জার্মানি)

পণ্যের প্রকার: CUD1 — ক্লোজড-লুপ কন্ট্রোল বোর্ড (ইলেকট্রনিক কন্ট্রোল / মাইক্রো বোর্ড)

সংক্ষিপ্ত বিবরণ

6RY1703-0AA00 হল CUD1 (কন্ট্রোল ইউনিট ডিজিটাল ১) বোর্ডের মার্কেট অর্ডার নম্বর — প্রতিটি সিমেন্স SIMOREG DC-MASTER 6RA70 ডিসি ড্রাইভের মূল ডিজিটাল কন্ট্রোল বোর্ড। অভ্যন্তরীণ উপাদান লেবেল পরিচিতি C98043-A7001-L1 এটিকে CUD1-এর L1 সিরিজের সংস্করণ হিসেবে চিহ্নিত করে।

CUD1 হল SIMOREG 6RA70-এর মস্তিষ্ক। এই বোর্ডের দুটি মাইক্রোপ্রসেসর ড্রাইভের সমস্ত ক্লোজড-লুপ কন্ট্রোল ফাংশনগুলি সম্পাদন করে: আর্মেচার কারেন্ট রেগুলেশন লুপ, স্পিড কন্ট্রোল লুপ, ফিল্ড উইকেনিং ক্যারেক্টারিস্টিক, র‍্যাম্প ফাংশন জেনারেটর এবং প্রোটেক্টিভ মনিটরিং অ্যালগরিদম। বোর্ডটি ড্রাইভের সম্পূর্ণ প্যারামিটার সেট ধারণ করে, কমিশনিংয়ের জন্য DriveMonitor সিরিয়াল ইন্টারফেস পরিচালনা করে এবং এর এক্সপেনশন স্লটে প্লাগ করা অপশন বোর্ডগুলির মাধ্যমে যেকোনো ফিল্ডবাস যোগাযোগ পরিচালনা করে।

6RA70 প্ল্যাটফর্ম তার ইলেকট্রনিক্সকে তিনটি প্রধান বোর্ডে বিভক্ত করে: CUD1 (এই বোর্ড — কন্ট্রোল), PIB/C98043-A7002 (পাওয়ার ইন্টারফেস — থাইরিস্টর ফায়ারিং), এবং FSB/C98043-A7004 (ফিল্ড সাপ্লাই)। CUD1 হল একমাত্র বোর্ড যা ড্রাইভের প্যারামিটার সংরক্ষণ করে। যখন একটি CUD1 প্রতিস্থাপন করা হয়, তখন ড্রাইভের প্যারামিটার সেট একটি নথিভুক্ত ব্যাকআপ থেকে পুনরায় প্রবেশ করাতে হবে — অন্য দুটি বোর্ডে কোনো কনফিগারেশন ডেটা থাকে না।

L1 পরিচিতিটি CUD1 ডিজাইন প্রজন্মের প্রথমটিকে চিহ্নিত করে। C98043-A7001-L1 সহ ড্রাইভগুলি প্রোডাকশন স্টেট A1 বা A2 হিসাবে চিহ্নিত করা হয়। এই ড্রাইভগুলি শুধুমাত্র ১.xx এবং ২.xx সফ্টওয়্যার সংস্করণ গ্রহণ করে। পরবর্তী ড্রাইভগুলি (প্রোডাকশন স্টেট A3 এবং তার উপরে) L2 বোর্ড ব্যবহার করে এবং ৩.xx এবং তার উপরের সফ্টওয়্যার সংস্করণ চালায়। এই হার্ডওয়্যার/সফ্টওয়্যার সামঞ্জস্যপূর্ণ সম্পর্ককে অবশ্যই সম্মান করতে হবে — ভুল সফ্টওয়্যার সংস্করণ লোড করলে CUD1 নষ্ট হয়ে যায়।

মূল স্পেসিফিকেশন

প্যারামিটার স্টোরেজ এবং ড্রাইভ কমিশনিং

CUD1 ড্রাইভের আচরণ নির্ধারণকারী সম্পূর্ণ প্যারামিটার সেট সংরক্ষণ করে: মোটর ডেটা, ক্লোজড-লুপ রেগুলেটর গেইন, র‍্যাম্প টাইম, I/O কনফিগারেশন, সেটপয়েন্ট উৎস এবং সুরক্ষা থ্রেশহোল্ড। এই সমস্ত কনফিগারেশন ডেটা CUD1-এ থাকে — ড্রাইভের অন্য কোনো বোর্ডে নয়।

একটি CUD1 প্রতিস্থাপন করার সময়, প্যারামিটার ব্যাকআপ অপরিহার্য। একটি নথিভুক্ত ব্যাকআপ ছাড়া, ড্রাইভের সম্পূর্ণ পুনরায় কমিশনিং প্রয়োজন: মোটর ডেটা পুনরায় প্রবেশ, রেগুলেটর অটো-টিউনিং, I/O পুনরায় কনফিগারেশন এবং সমস্ত সুরক্ষা সেটিংসের যাচাইকরণ। একটি উৎপাদন পরিবেশে, এর মানে দীর্ঘ ডাউনটাইম হতে পারে।

DriveMonitor — 6RA70-এর জন্য সিমেন্সের পিসি-ভিত্তিক কমিশনিং টুল — একটি পিসি ফাইলে সম্পূর্ণ প্যারামিটার সেট ডাউনলোড করতে পারে। SIMOREG 6RA70 ড্রাইভ সহ যেকোনো সাইটে প্রতিটি ড্রাইভের জন্য একটি বর্তমান DriveMonitor প্যারামিটার ব্যাকআপ থাকা উচিত স্ট্যান্ডার্ড রক্ষণাবেক্ষণ অনুশীলন হিসাবে, বোর্ড ব্যর্থতার পূর্বাভাস দেওয়া হোক বা না হোক।

L1 বনাম L2 বোর্ড সামঞ্জস্য

C98043-A7001-L1 (6RY1703-0AA00) প্রোডাকশন স্টেট A1 এবং A2 ড্রাইভের জন্য কাজ করে। এই ড্রাইভগুলি রেটিং প্লেট থেকে সনাক্ত করা যায়। একটি প্রতিস্থাপন সোর্সিং করার সময়, প্রতিস্থাপন বোর্ডের L-সিরিজ ইনস্টল করা ড্রাইভের প্রোডাকশন স্টেটের সাথে মেলে কিনা তা নিশ্চিত করা বাধ্যতামূলক।

একটি L1/A1-A2 ড্রাইভে একটি L2 বোর্ড ইনস্টল করা (বা বিপরীতভাবে) একটি বেমানান হার্ডওয়্যার-সফ্টওয়্যার সংমিশ্রণ তৈরি করে যা ড্রাইভকে কাজ করতে বাধা দেয়। পাওয়ার-আপের সময় অমিল স্পষ্ট হবে — ড্রাইভ সঠিকভাবে শুরু হবে না।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: SIMOREG 6RA70 প্রতিটি পাওয়ার-আপে F063 (RAM ত্রুটি) বা F064 (ROM ত্রুটি) দেখায়, যা কোনো অপারেশন প্রতিরোধ করে। CUD1 (6RY1703-0AA00) কি সম্ভাব্য কারণ?

পাওয়ার-আপে F063 এবং F064 CUD1-এর অভ্যন্তরীণ RAM বা ROM উপাদানগুলিতে একটি মেমরি ত্রুটি নির্দেশ করে — এই উপাদানগুলি CUD1 বোর্ডের উপরেই থাকে। একটি নিশ্চিত মেমরি ত্রুটি মানে CUD1 ব্যর্থ হয়েছে এবং প্রতিস্থাপন করতে হবে। অর্ডার করার আগে, প্রতিস্থাপনটি L1 সিরিজের কিনা তা নিশ্চিত করতে ড্রাইভের রেটিং প্লেট থেকে প্রোডাকশন স্টেট নিশ্চিত করুন।

প্রশ্ন ২: 6RY1703-0AA00 ২০০৭ সালে বন্ধ হয়ে গেছে। এটি কি এখনও উপলব্ধ?

এই সিরিজের পরীক্ষিত CUD1 বোর্ডগুলি বিশেষ শিল্প ডিসি ড্রাইভ আফটারমার্কেটে পাওয়া যায়। এক্সচেঞ্জ প্রোগ্রাম — যেখানে ত্রুটিপূর্ণ বোর্ড একটি পরীক্ষিত ইউনিটের জন্য ক্রেডিট হিসাবে ফেরত দেওয়া হয় — ডিসি ড্রাইভ মেরামত বিশেষজ্ঞদের সাথে সাধারণ। কেনার আগে যেকোনো সোর্স করা বোর্ডে L-সিরিজ L1 প্রয়োজনীয়তার সাথে মেলে কিনা তা নিশ্চিত করুন।

প্রশ্ন ৩: ত্রুটিপূর্ণ CUD1-এ কোনো প্যারামিটার ব্যাকআপ নেই। পুনরায় কমিশনিং পদ্ধতি কী?

সম্পূর্ণ পুনরায় কমিশনিং প্রয়োজন: মোটর নেমপ্লেট ডেটা এন্ট্রি (আর্মেচার রেজিস্ট্যান্স, ইন্ডাকট্যান্স, রেট করা কারেন্ট, গতি), রেগুলেটর অটো-টিউনিং (কারেন্ট এবং স্পিড লুপ), I/O এবং সেটপয়েন্ট কনফিগারেশন, এবং সুরক্ষা থ্রেশহোল্ড যাচাইকরণ। সিমেন্সের SIMOREG 6RA70 কমিশনিং গাইড (সিমেন্স ইন্ডাস্ট্রি সাপোর্ট-এর মাধ্যমে উপলব্ধ) পদ্ধতিটি বিস্তারিতভাবে বর্ণনা করে। কোনো প্রাথমিক প্যারামিটার সেট ছাড়া একটি ড্রাইভের জন্য কমপক্ষে একটি পুরো দিন বরাদ্দ করুন।

প্রশ্ন ৪: L1 অনুপলব্ধ হলে কি C98043-A7001-L2 বোর্ড (6RY1703-0AA01) ব্যবহার করা যেতে পারে?

না — L2 বোর্ড প্রোডাকশন স্টেট A3 এবং তার উপরের ড্রাইভের জন্য ডিজাইন করা হয়েছে এবং ৩.xx সফ্টওয়্যার সংস্করণ প্রয়োজন। L1/A1-A2 ড্রাইভে L2 হার্ডওয়্যার ইনস্টল করা L1-সামঞ্জস্যপূর্ণ সফ্টওয়্যার সহ একটি বেমানান সংমিশ্রণ তৈরি করবে। ড্রাইভ সঠিকভাবে কাজ করবে না। যদি একটি L1 বোর্ড অনুপলব্ধ হয়, তবে পুরো CUD1 প্রজন্মের জন্য একটি হার্ডওয়্যার এবং সফ্টওয়্যার আপগ্রেড পথ (সামঞ্জস্যপূর্ণ সফ্টওয়্যার সহ L2-তে রূপান্তর) বিশেষজ্ঞ ডিসি ড্রাইভ সাপোর্টের সাথে একটি বিকল্প হতে পারে, তবে এর জন্য সতর্ক পরিকল্পনা প্রয়োজন এবং এটি একটি সাধারণ বোর্ড সোয়াপ নয়।

প্রশ্ন ৫: 6RA70 প্ল্যাটফর্ম পুরানো হচ্ছে। CUD1 সোর্স করা না গেলে কি কোনো আধুনিক মাইগ্রেশন পথ আছে?

SINAMICS DCM (DC Master) হল সিমেন্সের বর্তমান ডিসি কনভার্টার প্ল্যাটফর্ম এবং SIMOREG 6RA70-এর সরাসরি উত্তরসূরি। 6RA70 থেকে SINAMICS DCM-এ মাইগ্রেশন বিদ্যমান ডিসি মোটর বজায় রাখে — শুধুমাত্র কনভার্টার ইলেকট্রনিক্স প্রতিস্থাপন করা হয়। DCM একই পাওয়ার রেঞ্জ কভার করে এবং 6RA70-এর সিরিয়াল/ফিল্ডবাস আর্কিটেকচারের পরিবর্তে PROFIBUS/PROFINET ব্যবহার করে। যে সাইটগুলিতে CUD1 সোর্সিং অনির্ভরযোগ্য হয়ে উঠেছে, তাদের জন্য SINAMICS DCM-এ একটি পরিকল্পিত মাইগ্রেশন দীর্ঘমেয়াদী সমাধান।
