পাওয়ার ক্যাবল 6FX8002-5DA11-1EA0 6FX8 002-5DA11-1EA0

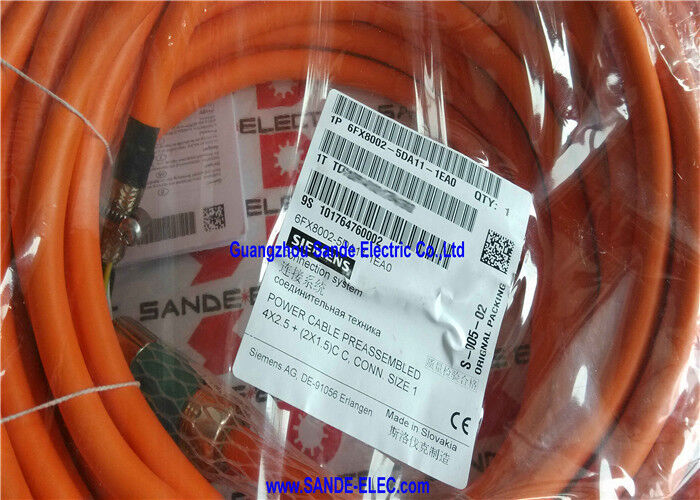

6FX8002-5DA11-1EA0∙ সিমেন্স মোশন-কানেক্ট ৮০০ পাওয়ার ক্যাবল ৪০ মি / ৪×২.৫ মিমি২+২×১.৫ মিমি২ / ডায়নামিক / সিনামিক্স সার্ভো মোটর

MOTION-CONNECT 800 ডায়নামিক লাইন ক্রমাগত আন্দোলনের জন্য নির্মিত

6FX8002-5DA11-1EA0 সিমেন্সের MOTION-CONNECT 800 সিরিজের অন্তর্গত, যা ক্যাবল ট্র্যাক (ড্র্যাগ চেইন) অপারেশনের জন্য নির্ধারিত প্রাক-সমন্বিত সার্ভো মোটর তারের "ডাইনামিক লাইন"।"800" নামকরণ এই তারের MOTION-CONNECT 500 (বেসিক লাইন) এর উপরে স্থাপন করে, স্ট্যাটিক বা ধীর গতির অ্যাপ্লিকেশনগুলির জন্য), বিশেষভাবে এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে তারেরটি তার পরিষেবা জীবন জুড়ে লক্ষ লক্ষ বাঁক চক্র সহ্য করে।

৪০ মিটারে, the 6FX8002-5DA11-1EA0 is one of the longer standard lengths in this cable family — serving the large-scale servo installations that require both cable track flexibility and extended reach from drive cabinet to motor.

মূল বৈশিষ্ট্যাবলী

৪০ মিটার যখন এই দৈর্ঘ্য প্রয়োজন হয়

40 মিটার সার্ভো মোটর ক্যাবল একটি স্ট্যান্ডার্ড ইনস্টলেশন নয় এটি নির্দিষ্ট প্রকৌশল পরিস্থিতিতে পরিবেশন করেঃ

বড় মেশিন টুল অক্ষ ড্রাইভঃগ্যান্ট্রি মেশিনিং সেন্টার, বড় ৫ অক্ষের মেশিনিং সেন্টার এবং মেঝে টাইপের মেশিন যেখানে ড্রাইভ ক্যাবিনেট মেশিন অক্ষের মোটর থেকে দূরে অবস্থিত,এবং তারের ট্র্যাক পূর্ণ মেশিন বিছানা অতিক্রম করে.

দীর্ঘ ভ্রমণ অক্ষ সিস্টেমঃ১০-১৫ মিটার অতিক্রমকারী অনুভূমিক মেশিনিং সেন্টার টেবিল বা প্যালেট শাটলগুলির জন্য পুরো ভ্রমণের দূরত্ব এবং প্রতিটি প্রান্তে স্ট্যাটিক ক্যাবল সেগমেন্ট জুড়ে ক্যাবল ট্র্যাক প্রয়োজন।

রিমোট ড্রাইভ ক্যাবিনেটের ইনস্টলেশনঃযখন বিল্ডিং প্রবিধান, তাপ ব্যবস্থাপনা, বা অপারেশনাল প্রয়োজনীয়তা SINAMICS ড্রাইভ ক্যাবিনেট মেশিন থেকে 25-35m অবস্থিত,ক্যাবল ট্র্যাক রান প্লাস ক্যাবিনেট-টু-মেশিন সেগমেন্ট একত্রিত 40m মোট ক্যাবল দৈর্ঘ্য প্রয়োজন.

উৎপাদন লাইন সার্ভো অক্ষঃসার্ভো চালিত ট্রান্সফার সিস্টেম, পজিশনিং অক্ষ সহ স্বয়ংক্রিয় উৎপাদন লাইন,অথবা ইনডেক্সিং যন্ত্রপাতি যেখানে সার্ভো মোটর অবস্থান একটি দীর্ঘ উত্পাদন লাইন জুড়ে ছড়িয়ে আছে, পৃথক মোটর অবস্থান লাইন বরাবর বিতরণ।

অ্যাপ্লিকেশন

SINAMICS S120 সার্ভো ড্রাইভ ইনস্টলেশনঃসমস্ত SINAMICS S120 মোটর মডিউল এবং বইয়ের আকারের ড্রাইভ ইউনিট কনফিগারেশন SIMOTICS S এবং SIMOTICS M সার্ভো মোটর চালায় যেখানে অ্যাপ্লিকেশনটির জন্য ক্যাবল ট্র্যাক রুটিং এবং বর্ধিত ক্যাবল রান প্রয়োজন।

সিএনসি মেশিন টুল সার্ভো অক্ষঃমেশিনিং সেন্টার, টার্নিং সেন্টার, বড় গ্রিলিং মেশিন এবং মাল্টি-অক্সিস সিএনসি সরঞ্জাম যা সিনামিক্স ড্রাইভ ব্যবহার করে, ক্যাবল ট্র্যাক-রুটযুক্ত মোটর পাওয়ার ক্যাবলগুলির সাথে।

শিল্প স্বয়ংক্রিয়তা অবস্থানঃসিনামিক্স-ভিত্তিক গ্যারেন্ট্রি সিস্টেম, লিনিয়ার ট্রান্সফার মেশিন, এবং দীর্ঘ ভ্রমণ অক্ষ এবং তারের ট্র্যাক তারের ব্যবস্থাপনা সঙ্গে স্পষ্টতা অবস্থান সরঞ্জাম।

হ্যান্ডলিং এবং লজিস্টিক অটোমেশনঃসার্ভো চালিত স্টোরেজ এবং পুনরুদ্ধার সিস্টেম, স্বয়ংক্রিয়ভাবে পরিচালিত যানবাহন চার্জিং স্টেশন এবং সিনামিক্স সার্ভো ড্রাইভ সহ বাছাই সিস্টেমগুলি দীর্ঘ ক্যাবল রান দূরত্বে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ 6FX8002-5DA11-1EA0 এর নির্বাচন কোন ক্যাবল ট্র্যাক (ড্র্যাগ চেইন) পরামিতি দ্বারা পরিচালিত হয়?

ক্যাবল ট্র্যাকের ন্যূনতম বাঁক ব্যাসার্ধ এবং ক্যাবলের নামমাত্র গতিশীল বাঁক ব্যাসার্ধ সামঞ্জস্যপূর্ণ হতে হবে। ক্যাবল ট্র্যাকের বাঁক ব্যাসার্ধটি ক্যাবলের ন্যূনতম গতিশীল স্পেসিফিকেশন পূরণ বা অতিক্রম করতে হবে।১২ টায়.9mm বাইরের ব্যাসার্ধ, 6FX8002 সিরিজের জন্য সর্বনিম্ন গতিশীল বাঁক ব্যাসার্ধ বাইরের ব্যাসার্ধের প্রায় 7.5x (প্রায় 97mm) ।সঠিক স্পেসিফিকেশনের জন্য সিমেন্সের MOTION-CONNECT তারের প্রযুক্তিগত তথ্য থেকে নিশ্চিত করুন, এবং ক্যাবল ট্র্যাকের বাঁক ব্যাসার্ধ এই মান অতিক্রম করে তা নিশ্চিত করুন।

প্রশ্ন ২ঃ 6FX8002-5DA11-1EA0 এর ব্রেক কন্ডাক্টরগুলি কেন 1.0mm2 এর পরিবর্তে 1.5mm2 হয়?

6FX8002 (MOTION-CONNECT 800) সিরিজটি কিছু পূর্ববর্তী সিরিজে ব্যবহৃত 1.0mm2 এর পরিবর্তে 1.5mm2 ব্রেক কন্ডাক্টর ব্যবহার করে। The larger cross-section reduces the DC resistance of the brake circuit across the 40m cable run — keeping the voltage drop across the cable to a manageable level so that the full 24V supply reaches the motor brake coil without excessive voltage loss৪০ মিটারে, ১.০ মিমি2 কন্ডাক্টরগুলি ১.৫ মিমি2 কন্ডাক্টরের তুলনায় উল্লেখযোগ্যভাবে উচ্চতর ভোল্টেজ ড্রপ প্রবর্তন করবে।

প্রশ্ন 3: ক্যাবল ট্র্যাক সার্ভিসে 6FX8002 ডায়নামিক লাইন ক্যাবলের জন্য নামমাত্র ফ্লেক্স সাইকেল সংখ্যা কত?

সিমেন্স মোশন-কানেক্ট 800 ডায়নামিক লাইন ক্যাবলগুলি পরীক্ষা করা হয় এবং অবিচ্ছিন্ন ফ্লেক্স চক্র পরিষেবা জন্য রেট দেওয়া হয়এবং পরিবেষ্টিত তাপমাত্রাএই পরামিতিগুলি সিমেন্সের ক্যাবল ট্র্যাক গণনার নির্দেশিকা এবং মোশন-কানেক্ট প্রযুক্তিগত নথিতে সংজ্ঞায়িত করা হয়েছে।নমনীয় চক্রের রেটিং ক্যাবলটি ক্যাবল ট্র্যাক ইনস্টলেশনের জন্য ডিজাইন করা একটি উপাদান নিশ্চিত করে, যা কেবলমাত্র "নমনীয়" হিসাবে বর্ণনা করা হয় না যা পরিমাণগত স্থায়িত্বের ডেটা ছাড়াই।

প্রশ্ন 4: 6FX8002-5DA11-1EA0 কি বহিরঙ্গন বা ওয়াশিং-ডাউন অ্যাপ্লিকেশনগুলির জন্য রেটযুক্ত?

6FX8002 বাইরের ম্যান্ট এবং কন্ডাক্টর নিরোধক উপকরণগুলি স্ট্যান্ডার্ড মেশিন টুল এবং কারখানা অটোমেশন পরিবেশে অভ্যন্তরীণ শিল্প ব্যবহারের জন্য রেটযুক্ত।মেশিন ধোয়ার সাথে জড়িত অ্যাপ্লিকেশনগুলির জন্য, কাটিয়া তরল নিমজ্জন, বা সরাসরি বহিরঙ্গন এক্সপোজার, সিমেন্সের প্রযুক্তিগত ডকুমেন্টেশন থেকে নিশ্চিত করুন যে স্ট্যান্ডার্ড 6FX8002 বাইরের ম্যান্টের উপাদান প্রয়োজনীয় রাসায়নিক প্রতিরোধের সরবরাহ করে কিনা,অথবা একটি নির্দিষ্ট রাসায়নিক প্রতিরোধী বৈকল্পিক প্রয়োজন কিনা.
