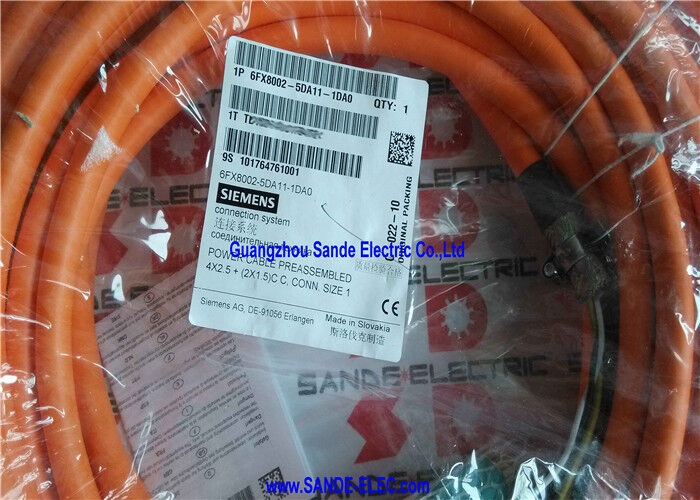

6FX8002-5DA11-1DA0∙ সিমেন্স মোশন-কানেক্ট 800 পাওয়ার ক্যাবল ∙ 30 মিটার / 4×2.5 মিমি2+2×1.5 মিমি2 / ডায়নামিক / সিনামিক্স ব্রেক সহ সার্ভো মোটর
সিনামিক্স ইনস্টলেশনের জন্য 30 মিটারে ডায়নামিক লাইন পাওয়ার ক্যাবল
The 6FX8002-5DA11-1DA0 is a 30-metre pre-assembled power cable from Siemens' MOTION-CONNECT 800 Dynamic Line — integrating four motor power conductors and two brake conductors in a single high-flex cable assembly for SINAMICS servo drives. ডায়নামিক লাইন স্পেসিফিকেশন ক্রমাগত ক্যাবল ট্র্যাক (ড্র্যাগ চেইন) পরিষেবার জন্য এই ক্যাবল রেটঃকাঠামোটি মেশিন টুলের অপারেশনাল লাইফ জুড়ে ক্যাবল ক্যারিয়ারে ঘটে যাওয়া পুনরাবৃত্তি বাঁক চক্রের প্রতিরোধ করে, যেখানে বেসিক লাইন ক্যাবল ধীরে ধীরে ক্লান্তি এবং ব্যর্থ হবে।
30 মিটারে, 6FX8002-5DA11-1DA0 বড় সার্ভো অক্ষ ইনস্টলেশনের জন্য উপযুক্তএবং শিল্প স্বয়ংক্রিয়তা সরঞ্জাম যেখানে ড্রাইভ ক্যাবিনেট মোটর অবস্থান থেকে উল্লেখযোগ্য দূরত্বে অবস্থিত.
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| দৈর্ঘ্য |
৩০ মিটার |
| পাওয়ার কন্ডাক্টর |
৪×২.৫ মিমি |
| ব্রেক কন্ডাক্টর |
২×১.৫ মিমি |
| বাইরের ব্যাসার্ধ |
12.9 মিমি |
| ক্যাবলের ধরন |
ডায়নামিক (সতত নমন) |
| সিরিজ |
MOTION-CONNECT ৮০০ |
| সিস্টেম |
সিনামিক্স |
একত্রিত শক্তি এবং ব্রেক ∙ এক ক্যাবল, দুইটি ফাংশন
মোটর পাওয়ার (4×2.5mm2):তিনটি ফেজ কন্ডাক্টর (ইউ, ভি, ডাব্লু) এবং প্রতিরক্ষামূলক পৃথিবী (পিই) মোটরের তিন-ফেজ পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ বর্তমান সরবরাহ করে।5mm2 ক্রস-সেকশন মাঝারি পরিসীমা ক্ষমতা শ্রেণীর SIMOTICS servo মোটর বর্তমান ক্ষমতা সঙ্গে মেলে.
ব্রেক সাপ্লাই (2×1.5mm2):মোটরের ইন্টিগ্রেটেড ইলেক্ট্রোম্যাগনেটিক হোল্ডিং ব্রেকের জন্য ডিসি সরবরাহ। 30 মিটার তারের দৈর্ঘ্যে, 1.5 মিমি2 ক্রস-সেকশন ব্রেক সার্কিট জুড়ে ভোল্টেজ ড্রপকে একটি গ্রহণযোগ্য স্তরে সীমাবদ্ধ করে ensure 24V ব্রেক রিলিজ ভোল্টেজ মোটর ব্রেক কয়েল পৌঁছায় তা নিশ্চিত করে. 30 মিটার রান উপর ছোট ক্রস-সেকশন ব্রেক কন্ডাক্টর ব্যবহার অত্যধিক ভোল্টেজ ড্রপ এবং অবিশ্বস্ত ব্রেক মুক্তি হতে পারে।
একক ক্যাবল সমন্বয় সুবিধাঃপ্রতিটি মোটরের জন্য দুটি পৃথক তারের মাধ্যমে একটি তারের ট্র্যাকের মাধ্যমে একটি ব্রেক দিয়ে রাউটিং করা হয় one একটি পাওয়ার ক্যাবল এবং একটি ব্রেক ক্যাবল double ক্যাবল ট্র্যাক ভরাট এবং মোটর সংযোগকারী এন্ট্রিগুলির সংখ্যা দ্বিগুণ করে।6FX8002-5DA11-1DA0 এর সমন্বিত নকশা উভয়, ক্যাবল ট্র্যাক ডিজাইন এবং মোটর জংশন বক্স কনফিগারেশন সরলীকরণ।
অ্যাপ্লিকেশন
সিএনসি মেশিনিং সেন্টার:উল্লম্ব এবং অনুভূমিক মেশিনিং সেন্টারগুলির জন্য সার্ভো-অক্ষ পাওয়ার তারগুলি
গ্যান্ট্রি মেশিনিং সিস্টেম:বড় গ্যারেন্ট্রি ফ্রিলিং এবং ড্রিলিং মেশিন যেখানে সার্ভো মোটর অবস্থানগুলি কেন্দ্রীয়ভাবে অবস্থিত ড্রাইভ ক্যাবিনেট থেকে দীর্ঘ দূরত্বে রয়েছে।
শিল্প স্বয়ংক্রিয়করণঃসিনামিক্স-নিয়ন্ত্রিত সার্ভো পজিশনিং সিস্টেম, ট্রান্সফার মেশিন, এবং সুনির্দিষ্ট অটোমেশন সরঞ্জাম দীর্ঘ ভ্রমণ ক্যাবল ট্র্যাক-রুটযুক্ত অক্ষ সহ।
হ্যান্ডলিং এবং লজিস্টিকঃসিনামিক্স সার্ভো ড্রাইভ এবং 30 মিটার পাওয়ার ক্যাবলের সাথে স্বয়ংক্রিয় স্টোরেজ এবং পুনরুদ্ধার, গুদাম অটোমেশন এবং উচ্চ-বে লজিস্টিক সরঞ্জাম।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: ক্যাবল ট্র্যাক অ্যাপ্লিকেশনগুলির জন্য MOTION-CONNECT 800 এবং MOTION-CONNECT 500 এর মধ্যে পার্থক্য কী?
MOTION-CONNECT 800 সংজ্ঞায়িত নমনীয় চক্রের জীবনকাল সহ অবিচ্ছিন্ন ক্যাবল ট্র্যাক পরিষেবার জন্য অনুমোদিত।MOTION-CONNECT 500 (বেসিক লাইন) স্ট্যাটিক বা ধীরে ধীরে চলমান অ্যাপ্লিকেশন জন্য ¢ শুধুমাত্র occasional repositioning. একটি ক্যাবল ট্র্যাক অবিচ্ছিন্নভাবে চলমান, শুধুমাত্র MOTION-CONNECT 800 গতিশীল লাইন তারের ব্যবহার করা উচিত। একটি তারের ট্র্যাক একটি 500 সিরিজ তারের ব্যবহার অকাল কন্ডাক্টর ক্লান্তি এবং ব্যর্থতা হতে পারে।
প্রশ্ন 2: 6FX8002-5DA11-1DA0 এর জন্য কোন ক্যাবল ট্র্যাক প্যারামিটারগুলি যাচাই করা উচিত?
ক্যাবল ট্র্যাকের অভ্যন্তরীণ বাঁক ব্যাসার্ধটি ক্যাবলের সর্বনিম্ন গতিশীল বাঁক ব্যাসার্ধের সাথে মিলিত হতে হবে বা অতিক্রম করতে হবে approximately প্রায় 7.5 × 12.9 মিমি বাইরের ব্যাসার্ধ (প্রায় 97 মিমি) ।ট্র্যাক প্রস্থ ক্যাবল এর 12 জায়গা থাকতে হবে.9 মিমি ব্যাসার্ধের সাথে তারের মধ্যে প্রয়োজনীয় বিচ্ছেদ। সিমেন্সের MOTION-CONNECT 800 প্রযুক্তিগত তথ্য থেকে সঠিক মান নিশ্চিত করুন। সর্বনিম্ন বাঁক ব্যাসার্ধ অতিক্রম করে কন্ডাক্টর ত্বরিত ক্লান্তি সৃষ্টি করে.
প্রশ্ন 3: স্ট্যাটিক (স্থায়ী) ইনস্টলেশনে 6FX8002-5DA11-1DA0 ব্যবহার করা যেতে পারে?
হ্যাঁ ¢ একটি ডায়নামিক লাইন ক্যাবল সর্বদা একটি স্ট্যাটিক ইনস্টলেশনের প্রয়োজনীয়তা পূরণ করে। বিপরীত সত্য নয়। স্ট্যাটিক অ্যাপ্লিকেশনের জন্য, 500 সিরিজ এবং 800 সিরিজ উভয়ই গ্রহণযোগ্য;ক্যাবল ট্র্যাকের জন্য, শুধুমাত্র 800 সিরিজ (ডাইনামিক লাইন) ক্যাবল ব্যবহার করা উচিত।
প্রশ্ন 4: কোন SINAMICS মোটর মডিউল 6FX8002-5DA11-1DA0 সামঞ্জস্যপূর্ণ?
6FX8002-5DA11 ক্যাবল টাইপ SIMOTICS সার্ভো মোটর (1FT7, 1FK7, এবং সম্পর্কিত সিরিজ) M40 DESINA পাওয়ার সংযোগকারী (আকার 1/1.5) এর সাথে SINAMICS S120 মোটর মডিউলগুলিতে সংযুক্ত করে।নির্দিষ্ট ড্রাইভ সিস্টেমের জন্য SINAMICS S120 হার্ডওয়্যার কনফিগারেশন ডকুমেন্টেশন থেকে নির্দিষ্ট সংযোগকারী আকার এবং মোটর মডিউল সমন্বয় নিশ্চিত করুনক্যাবলের ২.৫ মিমি2 এর কন্ডাক্টরগুলি মোটর বর্তমানের শ্রেণীর সাথে মিলে যায় যার জন্য এই সংযোগকারীর আকার নির্দিষ্ট করা হয়েছে।
