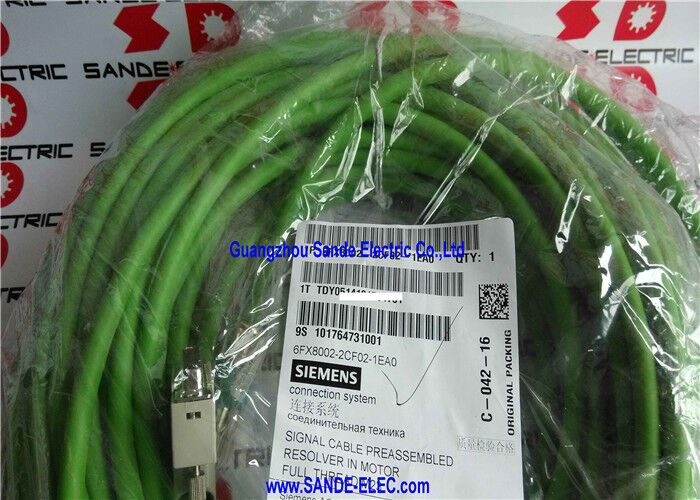

সিগন্যাল কেবল 6FX8002-2CF02-1EA0 6FX8 002-2CF02-1EA0 6FX8OO2-2CFO2-1EAO

6FX8002-2CF02-1EA0 | সিমেন্স রিজলভার সিগন্যাল কেবল — 40m / M23 ফুল থ্রেড / RAL 6018 Green PUR / SMC10 সেন্সর মডিউল / MOTION-CONNECT 800PLUS

40m এ SINAMICS SMC10 এর জন্য সমাধানকারী ফিডব্যাক কেবল

6FX8002-2CF02-1EA0 হল একটি 40-মিটার প্রি-অ্যাসেম্বল সিগন্যাল ক্যাবল যা SINAMICS S120 SMC10 সেন্সর মডিউলকে রিজলভার পজিশন সেন্সিং ব্যবহার করে সার্ভো মোটর অ্যাপ্লিকেশনগুলিতে রিসোভার ফিডব্যাক ডিভাইসের সাথে সংযুক্ত করে। SMC10 হল একটি SINAMICS S120 মডিউল যা রেজলভারের জন্য উত্তেজনা ভোল্টেজ প্রদান করে এবং ড্রাইভের অবস্থান ফিডব্যাক সিস্টেমে রিসোলভারের সাইন/কোসাইন আউটপুট সিগন্যালগুলিকে প্রসেস করে — এই তারটি হল SMC10 এবং মোটর রিসোভারের মধ্যে শারীরিক সংকেত লিঙ্ক।

40m এ, 6FX8002-2CF02-1EA0 সার্ভো অক্ষ ইনস্টলেশনের কাজ করে যেখানে SINAMICS ড্রাইভ ক্যাবিনেট মোটর থেকে যথেষ্ট দূরত্বে অবস্থিত - 6FX8002-2CF02 সিরিজের দীর্ঘতম স্ট্যান্ডার্ড ক্যাবল।

কী স্পেসিফিকেশন

MOTION-CONNECT 800PLUS — উন্নত ডায়নামিক লাইন

6FX8002-এ "PLUS" উপাধিটি ডায়নামিক লাইন পরিবারের মধ্যে উন্নত কর্মক্ষমতা চিহ্নিত করে:

উচ্চতর তেল প্রতিরোধের:800PLUS ক্যাবলগুলি স্ট্যান্ডার্ড 800-সিরিজের তুলনায় তেল এবং হাইড্রোলিক তরল কাটার প্রতিরোধকে উন্নত করেছে — মেশিন টুল পরিবেশের উচ্চতর রাসায়নিক এক্সপোজার প্রয়োজনীয়তার জন্য পরীক্ষা করা হয়েছে।

বর্ধিত তারের ট্র্যাক দূরত্ব অতিক্রম করা:50 মিটার পর্যন্ত দূরত্ব অতিক্রম করার জন্য 800PLUS তারগুলি পরীক্ষা করা হয় - স্ট্যান্ডার্ড 800 সিরিজের তুলনায় একটি দীর্ঘ সমর্থিত ভ্রমণ পরিসর। বড় মেশিন অক্ষের জন্য যেখানে একটি 40m তারের প্রয়োজন হয়, প্রসারিত ট্রাভার্সিং দূরত্ব ক্ষমতা সরাসরি প্রাসঙ্গিক হতে পারে।

অ্যাপ্লিকেশন

SINAMICS S120 রেজলভার অক্ষ ড্রাইভ:সমস্ত SINAMICS S120 ইনস্টলেশনগুলি SMC10 সেন্সর মডিউল ব্যবহার করে রিসোভার পজিশন ফিডব্যাকের জন্য — মেশিনিং সেন্টার, টার্নিং সেন্টার এবং সাধারণ সার্ভো ড্রাইভ যেখানে একটি রেজলভার হল মোটর ফিডব্যাক ডিভাইস।

দীর্ঘ-ভ্রমণ CNC অক্ষ ড্রাইভ:গ্যান্ট্রি মেশিনিং সেন্টার, বড়-ফরম্যাট মিলিং মেশিন এবং ফ্লোর-টাইপ বোরিং মিল যেখানে 40 মিটার কেবল ড্রাইভ ক্যাবিনেট এবং মোটরের মধ্যে শারীরিক বিচ্ছেদকে মিটমাট করে।

CNC মেশিন টুল retrofits:SINAMICS S120 ড্রাইভ ব্যবহার করে সংস্কার করা বা আপগ্রেড করা মেশিন টুলগুলির জন্য প্রতিস্থাপন বা নতুন সমাধানকারী ফিডব্যাক ক্যাবল — 40m দৈর্ঘ্য বড় মেশিন ইনস্টলেশনের বেশিরভাগ প্রয়োজনীয়তাকে কভার করে।

শিল্প হ্যান্ডলিং এবং অটোমেশন:SINAMICS S120-ভিত্তিক অটোমেশন সিস্টেম যেখানে সমাধানকারী ফিডব্যাক মোটর রয়েছে যেখানে 40m তারের ট্র্যাক-রাউটেড সিগন্যাল তারের প্রয়োজন।

FAQ

প্রশ্ন 1: কেন রেজলভার ক্যাবলটি টুইস্টেড জোড়া ব্যবহার করে যখন কিছু অন্যান্য সিগন্যাল তার ব্যবহার করে না?

সমাধানকারী সংকেত হল নিম্ন-স্তরের অ্যানালগ ভোল্টেজ — সাইন এবং কোসাইন সংকেতগুলি শ্যাফ্ট কোণের উপর নির্ভর করে মিলিভোল্ট থেকে কয়েক ভোল্টের মধ্যে হতে পারে। প্রতিটি চ্যানেলের জন্য টুইস্টেড পেয়ার নির্মাণ (3×2×0.14mm²) ডিফারেনশিয়াল সিগন্যাল ট্রান্সমিশন প্রদান করে — জোড়ার একটি তারে প্রবর্তিত শব্দ উভয় তারকে সমানভাবে প্রভাবিত করে, এবং SMC10-এর ডিফারেনশিয়াল রিসিভার এই সাধারণ-মোড শব্দকে বিয়োগ করে, শুধুমাত্র সত্যিকারের সংকেত রেখে। এই সাধারণ-মোড প্রত্যাখ্যান বৈদ্যুতিকভাবে শোরগোল CNC ড্রাইভ পরিবেশে 40m এর বেশি নির্ভরযোগ্য সমাধানকারী প্রতিক্রিয়ার জন্য অপরিহার্য।

Q2: 40m অপর্যাপ্ত হলে কি 6FX8002-2CF02-1EA0 বাড়ানো যাবে?

একটি এক্সটেনশন তারের (6FX8002-2CF04 সিরিজ) বেস 6FX8002-2CF02 কেবল প্রসারিত করার জন্য উপলব্ধ — বিশেষভাবে সামঞ্জস্যপূর্ণ সংযোগকারী এবং বৈদ্যুতিক বৈশিষ্ট্যের সাথে মিলে যাওয়া এই উদ্দেশ্যে ডিজাইন করা হয়েছে৷ কন্ডাক্টরগুলিকে বিভক্ত করে ফিল্ড-জোইনিং রেজলভার সিগন্যাল তারগুলি গ্রহণযোগ্য নয় — এটি প্রতিবন্ধকতা বিচ্ছিন্নতা এবং নয়েজ এন্ট্রি পয়েন্টগুলি প্রবর্তন করে যা অ্যানালগ সমাধানকারী সংকেতগুলিকে হ্রাস করে। যদি একটি দীর্ঘ মোট রান প্রয়োজন হয়, নকশা সীমা হিসাবে SMC10 স্পেসিফিকেশন সর্বাধিক তারের দৈর্ঘ্য ব্যবহার করুন।

প্রশ্ন 3: একটি সমাধানকারী তারের জন্য ভোল্টেজ রেটিং 30V কেন?

30V হল রিজলভার ক্যাবলের সিগন্যাল কন্ডাক্টরগুলির কার্যকারী ভোল্টেজ — রেজলভার সার্কিটে উত্তেজনা এবং সিগন্যাল ভোল্টেজগুলি এই স্তরের নীচে কম-ভোল্টেজ অ্যানালগ সংকেত। 30V রেটিং নিশ্চিত করে যে তারের নিরোধক যেকোন ট্রানজিয়েন্ট সহ SINAMICS SMC10 রেজোলভার সার্কিট ভোল্টেজ স্তরের জন্য যোগ্য। এটি একটি প্রধান ভোল্টেজ তার নয় — 30V রেটিং পরিমাপ সার্কিটের সংকেত স্তর প্রতিফলিত করে।

প্রশ্ন 4: 6FX8002-2CF02-1EA0 এর জন্য DESINA উপাধির অর্থ কী?

DESINA (অটোমেশনের জন্য বিকেন্দ্রীভূত ইনস্টলেশন) হল একটি সিমেন্স-নেতৃত্বাধীন স্ট্যান্ডার্ডাইজেশন ফ্রেমওয়ার্ক যা সংযোগকারীর ধরন, রঙের কোড, তারের নির্মাণ এবং সার্ভো ড্রাইভ তারের জন্য ইন্টারফেস পিন অ্যাসাইনমেন্ট নির্ধারণ করে। DESINA উপাধি নিশ্চিত করে যে 6FX8002-2CF02-1EA0 এই মানগুলি মেনে চলে — যার মধ্যে রয়েছে RAL 6018 রেজলভার তারের জন্য সবুজ রঙ এবং M23 ফুল-থ্রেড সংযোগকারী ইন্টারফেস। DESINA সম্মতি SINAMICS ড্রাইভ প্রজন্ম জুড়ে সামঞ্জস্যপূর্ণ, বিনিময়যোগ্য কেবল সনাক্তকরণ এবং সংযোগকারী ইন্টারফেস নিশ্চিত করে।
