সিগন্যাল ক্যাবল 6FX8002-2CF02-1DA0 6FX8 OO2-2CFO2-1DAO 6FX8OO2-2CFO2-1DAO

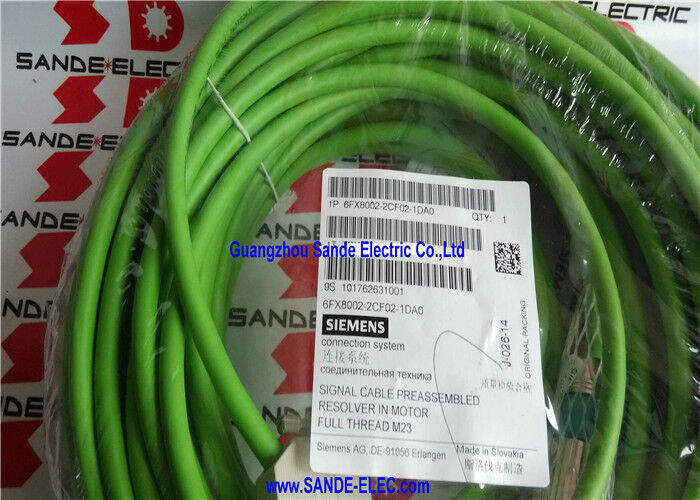

6FX8002-2CF02-1DA0∙ সিমেন্স রেজলভার সিগন্যাল ক্যাবল ∙ ৩০ মিটার / এম২৩ ফুল থ্রেড / মোশন-কানেক্ট ৮০০প্লাস / ইউএল / সিএসএ / ডিজিনা

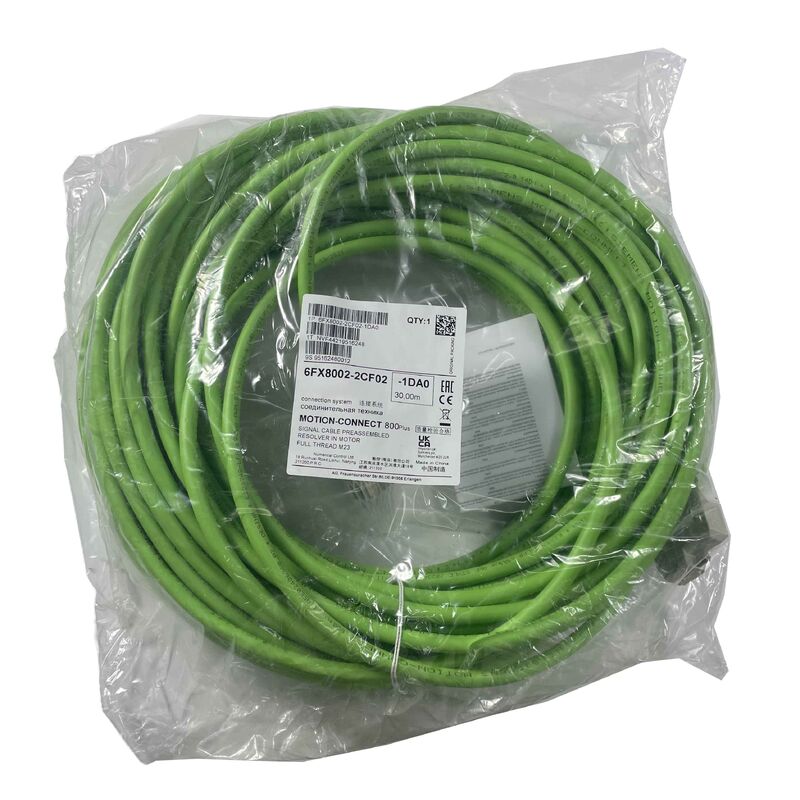

MOTION-CONNECT 800PLUS রেজলভার ক্যাবল 30m এ

6FX8002-2CF02-1DA0 হল সিনামিক্স সার্ভো ড্রাইভ সিস্টেমের জন্য সিমেন্সের মোশন-কানেক্ট 800 প্লাস প্রাক-সমন্বিত রিসোলভার সিগন্যাল ক্যাবলের 30 মিটার বৈকল্পিক।এটি 40 মিটার বৈকল্পিক (6FX8002-2CF02-1EA0) এর মতো একই রিসোলার ফিডব্যাক সংকেত বহন করে, বাইরের ব্যাসার্ধ, এবং সংযোগকারী স্পেসিফিকেশন পার্থক্যটি কেবল দৈর্ঘ্যঃ 30m বনাম 40m।

30 মিটার দৈর্ঘ্যের সার্ভো অক্ষ ইনস্টলেশনগুলিকে পরিবেশন করে যেখানে ড্রাইভ ক্যাবিনেট থেকে মোটর রিসোলভার পর্যন্ত তারের পথটি 20 ̊30 মিটার জুড়ে বিস্তৃতএবং শিল্প স্বয়ংক্রিয়তা অক্ষগুলির সাথে প্রসারিত ক্যাবল ট্র্যাক রান যা পরবর্তী স্ট্যান্ডার্ড দৈর্ঘ্য 40 মিটারের নিচে প্রয়োজন.

মূল বৈশিষ্ট্যাবলী

এম২৩ ফুল থ্রেড মোটরে সুরক্ষিত রিসোলভার সংযোগ

6FX8002-2CF02-1DA0 এর M23 পূর্ণ-থ্রেড সংযোগকারী মোটর শেষে রিসোলভার ফিডব্যাক সংযোগটি সুরক্ষিত করেঃ

সম্পূর্ণ থ্রেড লকিংঃসম্পূর্ণ গহ্বরযুক্ত কাপলিং মোটর সাইড এম 23 রিসোলভার সকেটকে সম্পূর্ণরূপে জড়িত করে, একটি ইতিবাচক যান্ত্রিক লক সরবরাহ করে যা মেশিন টুল সার্ভিসে কম্পন শিথিল করার প্রতিরোধ করে।একটি আংশিক থ্রেড বা দ্রুত সংযোগ বিচ্ছিন্ন সংযোগকারী ধীরে ধীরে মোটর কম্পন থেকে মুক্ত কাজ করবে, যা সিনামিক্স ড্রাইভে অস্থির অবস্থান ফিডব্যাক ত্রুটি তৈরি করে।

আইপি সুরক্ষাঃসম্পূর্ণরূপে সংযুক্ত এম 23 পূর্ণ-থ্রেড সংযোগকারী মোটর-শেষ সংযোগে আইপি 67 সুরক্ষা সরবরাহ করে ✓ শীতল তরল এবং চিপ দূষণকে সমাধানকারী সংকেত পরিচিতিতে পৌঁছানো থেকে বিরত রাখে।

DESINA সম্মতিঃএম২৩ পূর্ণ-থ্রেড ইন্টারফেসটি সিমোটিক্স সার্ভো মোটর এবং ড্রাইভগুলিতে রিসোলভার ফিডব্যাক সংযোগগুলির জন্য ডিজিনা স্ট্যান্ডার্ড ¢ সিমোটিক্স প্রজন্ম জুড়ে স্ট্যান্ডার্ড পিন বরাদ্দ।

অ্যাপ্লিকেশন

সিনামিক্স এস১২০ সার্ভো ড্রাইভঃSINAMICS S120 প্ল্যাটফর্মের সাথে রিসোলভার পজিশন ফিডব্যাক ব্যবহার করে সমস্ত সার্ভো মোটর কনফিগারেশনের জন্য প্রযোজ্য SMC10 সেন্সর মডিউল ব্যবহার করে SINAMICS S120 ইনস্টলেশনের জন্য রিসোলভার সিগন্যাল ক্যাবল।

সিএনসি মেশিন টুল অক্ষঃমেশিনিং সেন্টার, টার্নিং সেন্টার এবং রিসোলার-সজ্জিত মোটর এবং 30 মিটার ক্যাবল ট্র্যাক-রুটযুক্ত সিগন্যাল ক্যাবলগুলির সাথে মিলিং মেশিনগুলির জন্য সার্ভো অক্ষ রিফুড ক্যাবলগুলি।

শিল্প স্বয়ংক্রিয়করণঃSINAMICS S120 ভিত্তিক শিল্প স্বয়ংক্রিয়করণ, উপাদান হ্যান্ডলিং, এবং 30 মিটার থেকে ক্যাবল ট্র্যাক-রুট রিসোলভার ফিডব্যাক সহ সঠিক অবস্থান নির্ধারণ।

উত্তর আমেরিকার ইনস্টলেশনঃমার্কিন যুক্তরাষ্ট্র এবং কানাডা কেন্দ্রগুলিতে সমস্ত সিনামিক্স রিসোলার ক্যাবল অ্যাপ্লিকেশনগুলির জন্য কোড সম্মতিতে ইউএল / সিএসএ রেটেড ক্যাবলগুলির প্রয়োজন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 6FX8002-2CF02-1DA0 (30m) এবং 6FX8002-2CF02-1EA0 (40m) এর মধ্যে পার্থক্য কী?

দুটি ক্যাবল সব প্রযুক্তিগত স্পেসিফিকেশনের ক্ষেত্রে একই রকম: কন্ডাক্টর কনফিগারেশন, বাইরের ব্যাসার্ধ (9.2 মিমি), সংযোগকারী প্রকার (এম 23), ভোল্টেজ রেটিং, মানগুলির সাথে সম্মতি (UL / CSA, DESINA),এবং বাহ্যিক আবরণ উপাদান (PUR)শুধুমাত্র পার্থক্য দৈর্ঘ্যঃ 1DA0 = 30m; 1EA0 = 40m. ড্রাইভ ক্যাবিনেট থেকে মোটর পর্যন্ত প্রকৃত তারের রাউটিং দূরত্ব জুড়ে দৈর্ঘ্য নির্বাচন করুন, রাউটিং ভাতা সঙ্গে, অতিরিক্ত তারের ছাড়া।

Q2: SMC10 এর সাথে SINAMICS S120 এ রিসোলার ফিডব্যাকের জন্য সর্বাধিক ক্যাবল দৈর্ঘ্য কত?

SINAMICS S120 SMC10 সেন্সর মডিউল ডকুমেন্টেশনে সর্বোচ্চ রিসোলভার ক্যাবলের দৈর্ঘ্য নির্দিষ্ট করা হয়েছে।ক্যাবলটির ক্ষমতা এবং প্রতিরোধের কারণে সর্বাধিক দৈর্ঘ্যের বাইরে রিসোলার সার্কিট লোড করার কারণে রিসোলার সিগন্যালের ব্যাপ্তি হ্রাস পায়30 মিটার 6FX8002-2CF02-1DA0 এই সীমার মধ্যে রয়েছে;নির্দিষ্ট রিসোলভার প্রকারের জন্য SMC10 প্রযুক্তিগত ডকুমেন্টেশন থেকে নিশ্চিত করুন.

প্রশ্ন ৩ঃ মোশন-কানেক্ট ৮০০প্লাস রিসোলভার ক্যাবলের ইনস্টলেশনের সময় কি বিশেষ গ্রাউন্ডিং প্রয়োজন?

তারের M23 সংযোগকারী মোটর শেষে ঢাল সংযোগ প্রদান করে √ সংযোগকারী হাউজিং মোটর ফ্রেমের সাথে তারের ঢালকে গ্রাউন্ড করে। ড্রাইভ / এসএমসি 10 শেষে,সাব-ডি সংযোগকারীটি SMC10 এর গ্রাউন্ড প্লেনের সাথে ইন্টারফেস করে. তারের নিজেই একটি shielded সমাবেশ; তার EMC কর্মক্ষমতা উভয় প্রান্তে সঠিক সংযোগকারী গ্রাউন্ডিং উপর নির্ভর করে। তারের shield উভয় প্রান্তে ভাসমান ছেড়ে না।সিমেন্সের SINAMICS S120 ইনস্টলেশন নির্দেশিকা অনুসরণ করুন.

প্রশ্ন 4: 6FX8002-2CF02 রিসোলভার ক্যাবলটি অন্যান্য রিসোলভার-ভিত্তিক নিয়ন্ত্রণ ব্যবস্থার জন্য সিনামিক্সের বাইরে ব্যবহার করা যেতে পারে?

6FX8002-2CF02 বিশেষভাবে SINAMICS SMC10 ইন্টারফেসের জন্য ডিজাইন করা হয়েছে এবং প্রাক-সমাপ্ত করা হয়েছে।এই ক্যাবলের পিন বরাদ্দ এবং সংযোগকারী বিন্যাস মিলতে পারে না. কন্ডাক্টর স্পেসিফিকেশন (3 × বাঁকা জোড়া + সহায়ক কন্ডাক্টর) রিসোলার সিগন্যালের প্রয়োজনীয়তার সাথে ব্যাপকভাবে সামঞ্জস্যপূর্ণকিন্তু ডিজাইন SINAMICS SMC10 ইন্টারফেস বাইরে কোন অ্যাপ্লিকেশন লক্ষ্য সিস্টেমের সমাধানকারী ইন্টারফেস নথিপত্র বিরুদ্ধে যাচাই করা আবশ্যক.
