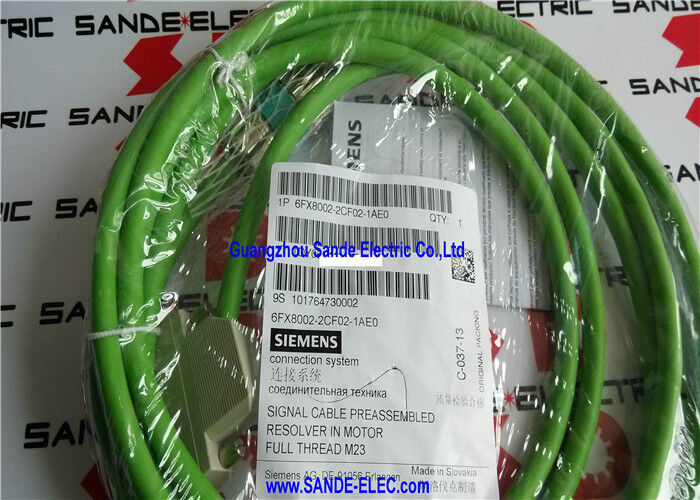

6FX8002-2CF02-1AE0∙ সিমেন্স রেজলভার সিগন্যাল ক্যাবল ∙ ৪ মি / এম২৩ + ২৫ পিন সাব-ডি / মোশন-কানেক্ট ৮০০প্লাস / ডিজিনা / সিনামিক্স
কমপ্যাক্ট ড্রাইভ ইনস্টলেশনের জন্য শর্ট রান রিসোলভার ফিডব্যাক ক্যাবল
The 6FX8002-2CF02-1AE0 is the 4-metre variant of Siemens' MOTION-CONNECT 800PLUS pre-assembled resolver signal cable — the compact-distance cable for drive installations where the servo motor sits close to the SINAMICS drive cabinet৪ মিটার উচ্চতায়, এই তারটি ইনট্রা-ক্যাবিনেট সংযোগ, সংক্ষিপ্ত মেশিন অক্ষ এবং কমপ্যাক্ট মেশিনিং সেন্টারগুলির জন্য কাজ করে যেখানে মোটর এবং ড্রাইভটি অল্প দূরত্বে রয়েছে।
ক্যাবল মোটর এবং SINAMICS SMC10 সেন্সর মডিউল বা সমতুল্য সেন্সর ইন্টারফেসের মধ্যে সম্পূর্ণ রিসোলার ফিডব্যাক সার্কিট বহন করেঃ ড্রাইভ থেকে রিসোলারে উত্তেজনার সরবরাহ,এবং এনালগ সাইন/কোসিনো অবস্থান সংকেত রিসোলভার থেকে ড্রাইভ ফিরে.
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| দৈর্ঘ্য |
৪ মিটার |
| কন্ডাক্টর |
3×(2×0.14mm2) সি + 4×0.14 + 2×0.5 |
| বাইরের ব্যাসার্ধ |
9.২ মিমি |
| সংযোগকারী |
এম২৩ ফুল থ্রেড + ২৫ পিন সাব-ডি |
| সিরিজ |
মোশন-কানেক্ট 800 প্লাস |
| স্ট্যান্ডার্ড |
UL/CSA, DESINA |
| প্রকার |
ট্রেলযোগ্য |
MOTION-CONNECT 800PLUS ট্রেইলযোগ্য ∙ ক্যাবল ট্র্যাক রেটযুক্ত
তার সংক্ষিপ্ত 4 মিটার দৈর্ঘ্যের সত্ত্বেও, 6FX8002-2CF02-1AE0 পূর্ণ MOTION-CONNECT 800PLUS স্পেসিফিকেশন বহন করেঃ
ক্রমাগত নমন ক্ষমতাঃক্যাবলটি ক্যাবল ট্র্যাক (ড্র্যাগ চেইন) পরিষেবার জন্য অনুমোদিত √ সূক্ষ্ম স্ট্র্যাংড কন্ডাক্টর, নমনীয় পিইআর বাইরের গহ্বর,এবং টর্শন প্রতিরোধী নির্মাণ অবিচ্ছিন্ন বাঁকাই চক্র মাধ্যমে সংকেত অখণ্ডতা বজায় রাখা.
তেলের প্রতিরোধ ক্ষমতা বাড়ানোঃThe 800PLUS designation adds resistance to cutting oils and hydraulic fluids beyond standard MOTION-CONNECT 800 — the resolver cable routes near motor surfaces where exposure to machine tool fluids is common.
DESINA সম্মতিঃM23 সংযোগকারী ইন্টারফেস এবং RAL রঙের কোডিং DESINA স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ যা পণ্য প্রজন্ম জুড়ে SINAMICS ড্রাইভ হার্ডওয়্যারের সাথে ইন্টারফেস সামঞ্জস্যতা নিশ্চিত করে।
অ্যাপ্লিকেশন
SINAMICS S120 সঙ্গে SMC10 কমপ্যাক্ট ইনস্টলেশনঃSINAMICS S120 ড্রাইভ কনফিগারেশন রিসোলার পজিশন ফিডব্যাকের জন্য SMC10 সেন্সর মডিউল ব্যবহার করে,যেখানে মোটর থেকে ক্যাবিনেটের দূরত্ব 4m এর মধ্যে ¢ কমপ্যাক্ট মেশিনিং সেন্টার এবং বেঞ্চ-মাউন্ট পরীক্ষার সরঞ্জামগুলিতে সাধারণ.
সিনামিক্স ক্যাবিনেট-মাউন্ট করা মোটর:সার্ভো মোটর অবস্থানগুলি নিয়ন্ত্রণ ক্যাবিনেটের সাথে সরাসরি সংলগ্ন √ ছোট সিএনসি টার্নিং সেন্টারগুলিতে স্পিন্ডল মোটর, কমপ্যাক্ট গ্রাইন্ডারগুলিতে ফিড অক্ষ ড্রাইভ এবং অনুরূপ স্বল্প-চালিত ইনস্টলেশন।
সিএনসি মেশিন টুলস এর কাজ শুরু করার জন্য খুচরা যন্ত্রাংশ:4 মিটার ক্যাবলটি একটি স্ট্যান্ডার্ড কমিশনিং-দৈর্ঘ্য ক্যাবল হিসাবে কাজ করে, যখন চূড়ান্ত দীর্ঘ দৈর্ঘ্যের অর্ডার দেওয়ার আগে প্রকৃত ক্যাবল রুটিংয়ের মূল্যায়ন প্রয়োজন।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: কেন একটি সংক্ষিপ্ত ইনস্টলেশনের জন্য একটি দীর্ঘতর বৈকল্পিকের চেয়ে 6FX8002-2CF02-1AE0 বেছে নিন?
Using the correct length avoids excess cable in the installation — excess cable coiled or tied in the cable tray creates minimum bend radius violations and reduces EMC performance by creating an unintended antenna loop. 4 মিটার রুটের জন্য, 6FX8002-2CF02-1AE0 সঠিক ক্যাবল। শুধুমাত্র রুটিং ভাতা যোগ করাঃ যদি রুট আসলে 3.5 মিটার হয়, 4 মিটার ক্যাবল উপযুক্ত; যদি এটি 5 মিটারের কাছাকাছি হয়,পরবর্তী দীর্ঘ দৈর্ঘ্য প্রয়োজন.
প্রশ্ন ২ঃ বিভিন্ন সিনামিক্স সেন্সর মডিউল ভেরিয়েন্টের মধ্যে কি রিসোলার ক্যাবল বিনিময়যোগ্য?
6FX8002-2CF02 এসএমসি 10 সেন্সর মডিউল ইন্টারফেসের জন্য নির্দিষ্ট করা হয়েছে। অন্যান্য সিনামিক্স ফিডব্যাক মডিউল (এসএমসি 20, এসএমসি 30, ড্রাইভ-সিএলআইকিউ এনকোডার) বিভিন্ন ক্যাবল প্রকার ব্যবহার করে।রিসোলার ক্যাবল এনকোডার সিগন্যাল ক্যাবলগুলির সাথে বিনিময়যোগ্য নয় both উভয় শারীরিক সংযোগকারী এবং পিন বরাদ্দ ভিন্ন. এই ক্যাবলটি নির্বাচন করার আগে SINAMICS S120 হার্ডওয়্যার কনফিগারেশন ডকুমেন্টেশন থেকে নিশ্চিত করুন যে SMC10 / রিসোলভার সংমিশ্রণটি প্রযোজ্য।
প্রশ্ন 3: সিনামিক্স সিস্টেমে ক্যাবলের দৈর্ঘ্য কি রিসোলার পরিমাপের নির্ভুলতাকে প্রভাবিত করে?
দীর্ঘ ক্যাবলগুলি রিসোলার উত্তেজনা এবং সিগন্যাল সার্কিটগুলিতে মোট ক্ষমতা এবং প্রতিরোধের লোড বৃদ্ধি করে।অতিরিক্ত ক্যাবল দৈর্ঘ্য এসএমসি 10 এর এডিসি ইনপুট পৌঁছানোর সাইন / কোসিন সংকেত amplitude attenuates.এসএমসি১০ ডকুমেন্টেশনে নির্দিষ্ট রিসোলার টাইপের জন্য সর্বাধিক ক্যাবল দৈর্ঘ্য নির্দিষ্ট করা হয়েছে ∙ ৪ মিটার ক্যাবলটি যে কোনও স্ট্যান্ডার্ড রিসোলার ক্যাবল দৈর্ঘ্যের সীমার মধ্যে রয়েছে এবং ন্যূনতম সংকেত লোডিংয়ের অবদান রাখে.
প্রশ্ন ৪ঃ 6FX8002-2CF02-1AE0 এর জন্য কি ধরনের ব্রেকিং টার্মিনেশন প্রয়োজন?
The M23 and Sub-D connectors provide the shield termination at both ends — the connector housings ground the cable's overall shield to the motor frame (M23 end) and to the SMC10 module's chassis (Sub-D end). কোন পৃথক ক্ষেত্র ঢাল সমাপ্তি প্রয়োজন হয় না. মডিউল শেষে সঠিক ঢাল গ্রাউন্ড সংযোগের জন্য SINAMICS S120 ইনস্টলেশন ম্যানুয়াল অনুসরণ করুন।
