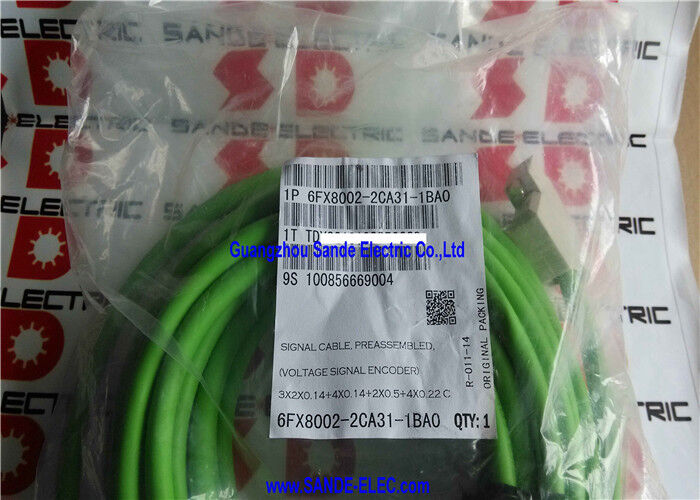

সিগন্যাল কেবল 6FX8002-2CA31-1BA0 6FX8 002-2CA31-1BA0 6FX8OO2-2CA31-1BAO

6FX8002-2CA31-1BA0 | সিমেন্স সিগন্যাল কেবল — C/D ট্র্যাক সহ ক্রমবর্ধমান এনকোডার / 10m / M23 ফুল থ্রেড / MOTION-CONNECT 800PLUS / UL/CSA

ইন্টিগ্রেটেড C/D কম্যুটেশন ট্র্যাক সহ মোটরগুলির জন্য এনকোডার কেবল

6FX8002-2CA31-1BA0 হল সিমেন্সের MOTION-CONNECT 800PLUS রেঞ্জ থেকে একটি 10-মিটার প্রি-অ্যাসেম্বল সিগন্যাল ক্যাবল — একটি একক এনকোডারমো অ্যাসেম্বলিতে একত্রিত ইনক্রিমেন্টাল এনকোডার (ABR) এবং C/D কম্যুটেশন ট্র্যাকের নির্দিষ্ট সমন্বয়ের জন্য ডিজাইন করা হয়েছে।

এই তারের ধরনটি একটি গুরুত্বপূর্ণ উপায়ে স্ট্যান্ডার্ড ইনক্রিমেন্টাল এনকোডার তার এবং রিসোভার তারের থেকে আলাদা: এটি C/D কম্যুটেশন ট্র্যাকের জন্য অতিরিক্ত কন্ডাক্টর (4×0.22mm²) বহন করে যা মোটর এনকোডার স্ট্যান্ডার্ড বর্ধিত ABR সংকেতের পাশাপাশি প্রদান করে। একটি কেবলে এই সম্মিলিত প্রতিক্রিয়াটি নির্দিষ্ট SIMOTICS মোটর কনফিগারেশনের বৈশিষ্ট্য যেখানে এনকোডার সমাবেশ একটি একক সংযোগকারী থেকে ক্রমবর্ধমান অবস্থান গণনা এবং কম্যুটেশন ডেটা উভয়ই সরবরাহ করে।

কী স্পেসিফিকেশন

C/D কম্যুটেশন ট্র্যাক - চতুর্থ কন্ডাক্টর গ্রুপ

সহজ এনকোডার তারের তুলনায় 6FX8002-2CA31 এর বিশিষ্ট বৈশিষ্ট্য হল C/D ট্র্যাকের জন্য 4×0.22mm² কন্ডাক্টর গ্রুপ:

স্ট্যান্ডার্ড ইনক্রিমেন্টাল ট্র্যাক (ABR):3×(2×0.14mm²) টুইস্টেড জোড়া স্ট্যান্ডার্ড ইনক্রিমেন্টাল এনকোডার A, B, এবং R (রেফারেন্স) ডিফারেনশিয়াল সিগন্যাল বহন করে — আপেক্ষিক অবস্থান গণনা (A/B চতুর্ভুজ) এবং এক-প্রতি-বিপ্লব রেফারেন্স (R) প্রদান করে। এগুলি সমস্ত ক্রমবর্ধমান এনকোডার ফিডব্যাক তারগুলিতে উপস্থিত রয়েছে।

সি/ডি কম্যুটেশন ট্র্যাক:4×0.22mm² কন্ডাক্টরগুলি C এবং D ট্র্যাক সংকেত বহন করে — নিম্ন-রেজোলিউশনের সাইনোসয়েডাল সংকেত যা প্রতি শ্যাফ্ট বিপ্লবের পরিবর্তে একটি মোটর পোল জোড়া প্রতি একটি পূর্ণ বৈদ্যুতিক সময়কাল ব্যাপ্ত করে। এই সংকেতগুলি একটি পৃথক কমিউটেশন সেন্সর ছাড়াই স্টার্টআপে রটারের প্রাথমিক বৈদ্যুতিক কোণ নির্ধারণের জন্য প্রয়োজনীয় কম্যুটেশন তথ্য সরবরাহ করে।

কেন সি/ডি সিঙ্ক্রোনাস সার্ভো মোটরগুলির জন্য গুরুত্বপূর্ণ ট্র্যাক করে:স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলির প্রথম শক্তি চক্র থেকে সঠিক টর্ক তৈরি করতে রটারের বৈদ্যুতিক কোণ সম্পর্কে সঠিক জ্ঞান প্রয়োজন। C/D ট্র্যাক ছাড়া, প্রতিটি স্টার্টআপে ড্রাইভকে অবশ্যই হোমিং বা পোল-ফাইন্ডিং সিকোয়েন্স করতে হবে। এনকোডার থেকে C/D কম্যুটেশন ট্র্যাকের সাথে, ড্রাইভটি প্রাথমিক বৈদ্যুতিক কোণটি অবিলম্বে জানে — প্রথম PWM চক্র থেকে সরাসরি টর্ক নিয়ন্ত্রণ সক্ষম করে।

অ্যাপ্লিকেশন

সম্মিলিত এনকোডার মোটর সহ CNC মেশিন টুল ফিড অক্ষ:ইন্টিগ্রেটেড ইনক্রিমেন্টাল+সি/ডি ট্র্যাক এনকোডার সহ সিমোটিক্স সার্ভো মোটর ব্যবহার করে মেশিনিং সেন্টার, টার্নিং সেন্টার এবং গ্রাইন্ডিং মেশিনে SINAMICS S120-চালিত ফিড এক্সেস।

উচ্চ গতিশীল সার্ভো অবস্থান:সার্ভো অক্ষগুলির জন্য মেরু-ফাইন্ডিং সিকোয়েন্স ছাড়াই স্টার্টআপ থেকে অবিলম্বে টর্কের প্রয়োজন — C/D কম্যুটেশন ট্র্যাকগুলি শূন্য-বিলম্বের টর্ক নিয়ন্ত্রণ সক্ষম করে, দ্রুত ত্বরণ অক্ষগুলির জন্য গুরুত্বপূর্ণ।

সিএনসি মেশিন রেট্রোফিট:সিমোটিক্স মোটর সহ মেশিনে প্রতিস্থাপন এনকোডার ফিডব্যাক তারগুলি যা C/D ট্র্যাক এনকোডারগুলি অন্তর্ভুক্ত করে — 10 মি দৈর্ঘ্য মাঝারি তারের ট্র্যাক চালানোর দূরত্বকে কভার করে৷

FAQ

প্রশ্ন 1: 6FX8002-2CA31-এ C/D এনকোডার ট্র্যাকের সাথে কোন SINAMICS মডিউল ইন্টারফেস?

SINAMICS S120 SMC20 সেন্সর মডিউল হল SINAMICS ইন্টারফেস যা C/D কম্যুটেশন ট্র্যাকের সাথে ক্রমবর্ধমান এনকোডার সংকেতগুলিকে প্রক্রিয়া করে। 6FX8002-2CA31-1BA0-এর 25-পিন সাব-ডি সংযোগকারী SMC20-এর এনকোডার ইনপুট সকেটের সাথে মিলিত হয়। SMC20 অবস্থান গণনার জন্য ABR সংকেত এবং প্রাথমিক পরিবর্তনের জন্য C/D সংকেত ব্যবহার করে — SINAMICS S120 হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করুন যে SMC20 নির্দিষ্ট মোটর এনকোডার প্রকারের জন্য সঠিক মডিউল।

প্রশ্ন 2: 6FX8002-2CA31 (C/D ট্র্যাক) এবং 6FX8002-2CF02 (রিজোলভার) এর মধ্যে পার্থক্য কী?

উভয় তারই একই বাইরের ব্যাসের পরিসীমা এবং MOTION-CONNECT 800PLUS স্পেসিফিকেশন ভাগ করে, কিন্তু মৌলিকভাবে ভিন্ন প্রতিক্রিয়া সংকেত বহন করে। 6FX8002-2CA31 অপটিক্যাল বা ম্যাগনেটিক ইনক্রিমেন্টাল এনকোডার সহ মোটরগুলির জন্য ক্রমবর্ধমান এনকোডার সংকেত (ডিজিটাল কোয়াড্রেচার + সি/ডি সাইনোসয়েডাল) বহন করে। 6FX8002-2CF02 রেজলভার পজিশন ট্রান্সডুসার সহ মোটরগুলির জন্য রেজলভার সিগন্যাল (AC sinusoidal উত্তেজনা এবং প্রতিক্রিয়া) বহন করে। মোটরের ফিডব্যাক ডিভাইস নির্ধারণ করে কোন তারের প্রকার প্রয়োজন।

প্রশ্ন 3: 4×0.22mm² সি/ডি কন্ডাকটরের আকার কীভাবে সংকেত প্রকারের সাথে সম্পর্কিত?

C/D ট্র্যাক সংকেত হল কম-ফ্রিকোয়েন্সি সাইনোসয়েডাল ভোল্টেজ — সাধারণত শ্যাফ্ট গতির সমানুপাতিক ফ্রিকোয়েন্সিতে কয়েকটি ভোল্ট কিন্তু প্রতি মেরু জোড়ায় একটি বৈদ্যুতিক সময়ের সাথে। 0.22mm² কন্ডাক্টরগুলি জড়িত সংকেত বর্তমান স্তরগুলির জন্য পর্যাপ্ত ক্রস-সেকশন সরবরাহ করে। এই জোড়াগুলিতে পৃথক রক্ষণ ("C" উপাধি দ্বারা নিশ্চিত) একই তারের বান্ডেলে উচ্চ-ফ্রিকোয়েন্সি ABR ট্র্যাক সংকেতগুলি থেকে C/D সংকেতগুলিকে বিচ্ছিন্ন করে — এনকোডারের ABR চ্যানেলগুলি থেকে ধীরগতির C/D চ্যানেলগুলিতে উচ্চ-ফ্রিকোয়েন্সি ক্রসস্টালকে বাধা দেয়।

Q4: 6FX8002-2CA31-1BA0-এর কি পাওয়ার ক্যাবল থেকে কোনো নির্দিষ্ট তারের ট্র্যাক ব্যবধান প্রয়োজন?

এনকোডার এবং রেজলভার সিগন্যাল কেবলগুলিকে মোটর পাওয়ার ক্যাবল থেকে আলাদা করে ক্যাবল ট্র্যাকের সিগন্যাল ওয়্যারিং বিভাগে রুট করতে হবে। 6FX8002-2CA31-1BA0 সরাসরি মোটর পাওয়ার তারের সংলগ্ন রাউটিং এনকোডার সিগন্যাল কন্ডাক্টরগুলিতে ক্ষণস্থায়ী হস্তক্ষেপের প্রবর্তন করে - সম্ভাব্যভাবে সিনামিকস ড্রাইভে এনকোডার গণনা ত্রুটি বা অ্যালার্ম অবস্থার সৃষ্টি করে। স্ট্যান্ডার্ড ক্যাবল ট্র্যাক ওয়্যারিং সেগ্রিগেশন অনুশীলন অনুসরণ করুন: একদিকে সিগন্যাল তার, অন্য দিকে পাওয়ার তার, একটি বিভাজক দ্বারা পৃথক করা।
