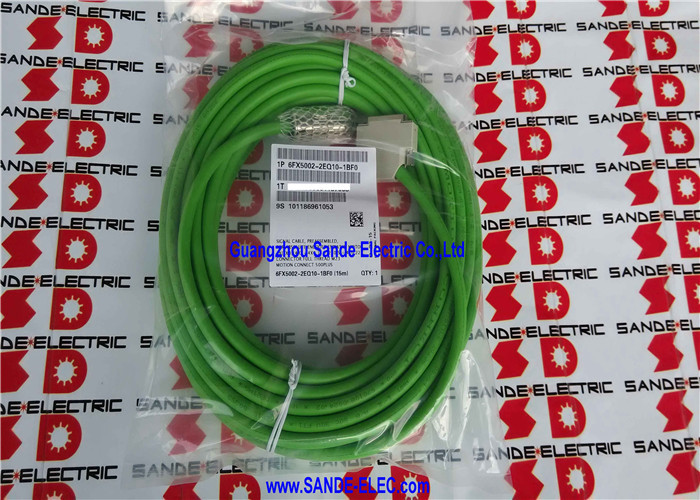

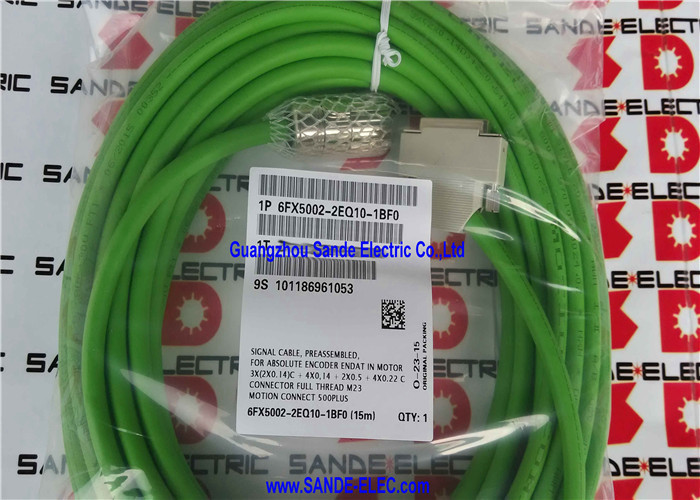

6FX5002-2EQ10-1BF0 | সিমেন্স অ্যাবসোলুট এনকোডার সিগন্যাল কেবল — 15 মি / এম23 + 25-পিন সাব-ডি / মোশন-কানেক্ট 500 / 16 কন্ডাক্টর / UL/CSA
15m এ পরম এনকোডার সিগন্যাল কেবল — ফিক্সড সার্ভো ড্রাইভ ইনস্টলেশন
6FX5002-2EQ10-1BF0 হল সিমেন্সের মোশন-কানেক্ট 500 বেসিক লাইন থেকে একটি 15-মিটার প্রি-অ্যাসেম্বল করা সিগন্যাল ক্যাবল — এনকোসিক্স ড্রাইভের এনকোসিসফ্যাডারে SIMOTICS সার্ভো মোটরগুলিতে ইন্টিগ্রেটেড পরম এনকোডারকে সংযুক্ত করার জন্য স্থায়ী-ইনস্টলেশন তার। 15 মিটার দৈর্ঘ্য মাঝারি-দূরত্বের ড্রাইভ ইনস্টলেশনে পরিবেশন করে যেখানে সার্ভো মোটর ড্রাইভ ক্যাবিনেট থেকে স্থির কেবল রাউটিং এর মাধ্যমে প্রায় 12-15 মিটার দূরে অবস্থিত।
MOTION-CONNECT 500 উপাধি এটিকে একটি বেসিক লাইন কেবল হিসাবে সংজ্ঞায়িত করে — স্থির (স্থির) বা প্রধানত স্থির ইনস্টলেশনের জন্য ইঞ্জিনিয়ার করা হয়েছে, ক্রমাগত কেবল ট্র্যাক পরিষেবার জন্য নয়। মোশন-কানেক্ট 500 তারগুলি সার্ভো ইনস্টলেশনের জন্য খরচ-কার্যকর পছন্দের প্রতিনিধিত্ব করে যেখানে তারের রুট বারবার নমনীয় হয় না।
কী স্পেসিফিকেশন
| প্যারামিটার |
মান |
| দৈর্ঘ্য |
15 মি |
| কন্ডাক্টর |
3×(2×0.14mm²) C + 4×0.14 + 2×0.5 + 4×0.23 |
| বাইরের ব্যাস |
9.9 মিমি |
| ভোল্টেজ রেটিং |
30V |
| সংযোগকারী |
M23 ফুল থ্রেড + 25-পিন সাব-ডি |
| সিরিজ |
মোশন-কানেক্ট 500 |
| স্ট্যান্ডার্ড |
ইউএল/সিএসএ, ডেসিনা |
পরম এনকোডার — এই কেবলটি কী সংযুক্ত করে
মোটরে একত্রিত একটি পরম এনকোডার সম্পূর্ণ অবস্থানের তথ্য প্রদান করে — একক-টার্নের ধরনগুলির জন্য এক বিপ্লবের মধ্যে শ্যাফ্ট কোণ, এবং বহু-টার্ন সংস্করণের জন্য জমা করা টার্ন গণনা। ক্রমবর্ধমান এনকোডারের বিপরীতে যা একটি রেফারেন্স চিহ্ন থেকে ডাল গণনা করে, পরম এনকোডার পাওয়ার বাধার পরেও অবস্থানের ডেটা ধরে রাখে।
6FX5002-2EQ10 তারের কাজ করেEnDatইন্টারফেস — SIMOTICS সার্ভো মোটরগুলিতে একত্রিত পরম এনকোডারগুলির জন্য সিমেন্সের গৃহীত উচ্চ-গতির সিরিয়াল এনকোডার প্রোটোকল:
সিরিয়াল যোগাযোগ চ্যানেল (3×2×0.14mm² জোড়া):EnDat প্রোটোকল ডিফারেনশিয়াল সিগন্যাল জোড়ায় দ্বিমুখীভাবে পরম অবস্থানের ডেটা প্রেরণ করে — ড্রাইভ ঘড়ির স্পন্দন এবং কমান্ড পাঠায়, এনকোডার অবস্থান ডেটা এবং ডায়াগনস্টিক তথ্যের সাথে প্রতিক্রিয়া জানায়।
অক্জিলিয়ারী কন্ডাক্টর (4×0.14mm²):এনকোডার সনাক্তকরণ, ডায়াগনস্টিক রিডআউট এবং তাপ পর্যবেক্ষণের জন্য সম্পূরক সংকেত এবং ড্রাইভ-নির্দিষ্ট যোগাযোগ লাইন।
সরবরাহ কন্ডাক্টর (2×0.5mm²):মোটরের মধ্যে এনকোডার ইলেকট্রনিক্সের জন্য পাওয়ার সাপ্লাই — এনকোডারের কম কারেন্টে 5V DC প্রয়োজন, 0.5mm² কন্ডাক্টরের মাধ্যমে সরবরাহ করা হয়।
উচ্চ-রেজোলিউশন ট্র্যাক কন্ডাক্টর (4×0.23mm²):উচ্চ-রেজোলিউশন অবস্থানের ট্র্যাকের জন্য অতিরিক্ত সংকেত চ্যানেল — সিরিয়াল চ্যানেলের বেস রেজোলিউশনের বাইরে সূক্ষ্ম কৌণিক রেজোলিউশন প্রদান করে।
অ্যাপ্লিকেশন
SMC20 বা অন-বোর্ড এনকোডার ইন্টারফেসের সাথে SINAMICS S120:সরাসরি হোমিং-মুক্ত অক্ষ অপারেশনের জন্য পরম এনকোডার প্রতিক্রিয়া সহ SINAMICS S120 ব্যবহার করে সিএনসি মেশিনিং সেন্টার এবং ইন্ডাস্ট্রিয়াল সার্ভো ড্রাইভ — মেশিন স্টার্টআপে কোনও রেফারেন্স পয়েন্ট ভ্রমণের প্রয়োজন নেই।
SINUMERIK CNC অক্ষ ড্রাইভ:SINUMERIK-নিয়ন্ত্রিত মেশিন টুল অক্ষ যেখানে 15m তারের ড্রাইভ ক্যাবিনেট থেকে মোটর পর্যন্ত সঞ্চালিত হয় মেশিনের ফিজিক্যাল লেআউট অনুসারে।
উচ্চ-নির্ভুল সার্ভো পজিশনিং:পাওয়ার-অফের মাধ্যমে পরম অবস্থান ধরে রাখার প্রয়োজন সার্ভো অক্ষ — পরম এনকোডার স্টার্টআপ হোমিং সিকোয়েন্সগুলিকে দূর করে, উত্পাদন আপটাইম এবং মেশিন থ্রুপুট উন্নত করে।
FAQ
প্রশ্ন 1: MOTION-CONNECT 500 সর্বাধিক তারের ট্র্যাক অতিক্রম করার দূরত্ব কী — এবং এর পরিবর্তে কখন 800PLUS ব্যবহার করা উচিত?
MOTION-CONNECT 500 কেবলগুলি 5 মিটার পর্যন্ত দূরত্ব অতিক্রম করে ক্যাবল ট্র্যাকের জন্য পরীক্ষা করা হয়৷ অ্যাপ্লিকেশনের জন্য যেখানে কেবল ট্র্যাকটি ক্রমাগত পরিষেবাতে 5 মিটারের বেশি সরে যায়, MOTION-CONNECT 800PLUS ডায়নামিক লাইন সমতুল্য (6FX8002-2EQ10) প্রয়োজন৷ 5m সীমার মধ্যে স্থির বা ধীরে ধীরে চলমান ইনস্টলেশনের জন্য, MOTION-CONNECT 500 প্রযুক্তিগত এবং বাণিজ্যিকভাবে উভয়ই উপযুক্ত।
প্রশ্ন 2: সিএনসি সার্ভো অক্ষের জন্য পরম এনকোডার প্রতিক্রিয়া বনাম ক্রমবর্ধমান এনকোডারের সুবিধা কী?
একটি পরম এনকোডার পাওয়ার চক্রের মাধ্যমে শ্যাফ্ট অবস্থানের ডেটা ধরে রাখে — সিনামিকস ড্রাইভ পাওয়ার-অন করার সাথে সাথেই সঠিক অক্ষের অবস্থান জানে। একটি ক্রমবর্ধমান এনকোডার শক্তি অপসারণের উপর গণনা হারায়, অক্ষটি অবস্থান-নিয়ন্ত্রিত মোডে কাজ করার আগে একটি রেফারেন্স হোমিং আন্দোলনের প্রয়োজন হয়। পরম এনকোডার অক্ষগুলি স্টার্টআপ হোমিং চক্রকে দূর করে, মেশিন সেটআপের সময় হ্রাস করে — বিশেষত বহু-অক্ষ মেশিনে মূল্যবান যেখানে উত্পাদন শুরু করার আগে সমস্ত অক্ষকে অবশ্যই বাড়িতে থাকতে হবে।
Q3: কোন SINAMICS এনকোডার ইন্টারফেস মডিউল 6FX5002-2EQ10 তারের সাথে সংযোগ করে?
25-পিন সাব-ডি সংযোগকারী SINAMICS S120 SMC20 সেন্সর মডিউলের এনকোডার ইনপুটের সাথে মিলিত হয়। SMC20 EnDat পরম অবস্থান ডেটা প্রক্রিয়া করে এবং এটি SINAMICS ড্রাইভ নিয়ন্ত্রণে ফিড করে। বিকল্পভাবে, কিছু SINAMICS S120 মোটর মডিউলের একটি সমন্বিত এনকোডার ইনপুট রয়েছে যা একই 25-পিন সাব-ডি ইন্টারফেস গ্রহণ করে। SINAMICS S120 হার্ডওয়্যার কনফিগারেশন ডকুমেন্টেশন থেকে নিশ্চিত করুন কোন ইন্টারফেস মডিউল নির্দিষ্ট ড্রাইভ কনফিগারেশনের জন্য প্রযোজ্য।
Q4: 6FX5002-2EQ10-1BF0 (15m) একই ইনস্টলেশনে একটি ছোট তারের প্রতিস্থাপন করতে পারে?
ন্যূনতম বাঁকানো ব্যাসার্ধের প্রয়োজনীয়তা লঙ্ঘন না করে এবং একটি EMC অ্যান্টেনা লুপ তৈরি করে কয়েলযুক্ত অতিরিক্ত কেবল তৈরি না করেই যদি দীর্ঘতর তারটি রুট করা যায়। বেশীরভাগ ক্ষেত্রে, ইনস্টলেশনের জন্য সঠিক তারের দৈর্ঘ্য নির্বাচন করা অতিরিক্ত সহ একটি দীর্ঘ তারের রাউটিং করার চেয়ে পছন্দনীয়। যদি একটি 15m তারের ইতিমধ্যেই ইনস্টল করা থাকে এবং প্রতিস্থাপনের প্রয়োজন হয়, তাহলে অর্ডার করার আগে নিশ্চিত করুন যে রাউটিং এখনও 15m দৈর্ঘ্য মিটমাট করে।
