সেটপয়েন্ট ক্যাবল 6FC5548-0BA05-1AF0 6FC5 548-0BA05-1AF0 6FC5548-OBAO5-1AFO

6FC5548-0BA05-1AF0 | Siemens SINUMERIK 808D স্পিন্ডল সেটপয়েন্ট কেবল - 5m / PPU এনালগ স্পিন্ডল ইন্টারফেস থেকে ইনভার্টার / থার্ড-পার্টি ড্রাইভ

স্পিন্ডল সেটপয়েন্ট কেবল — স্পিন্ডল ড্রাইভের সাথে 808D সংযোগ করা হচ্ছে

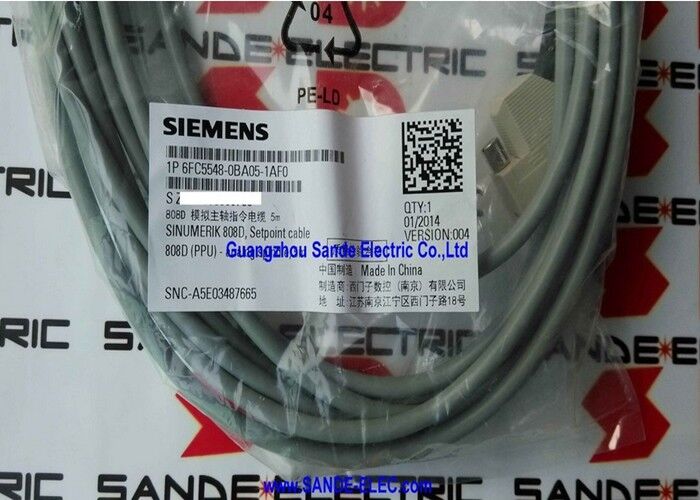

6FC5548-0BA05-1AF0 হল SINUMERIK 808D CNC সিস্টেমের জন্য 5-মিটার স্পিন্ডল সেটপয়েন্ট কেবল - পিপিইউ এর (প্যানেল প্রসেসিং ইউনিট) এনালগ স্পিন্ডেল আউটপুট ইন্টারফেসকে স্পিন্ডল ড্রাইভ ইউনিটের সাথে সংযোগকারী প্রি-টার্মিনেটেড কেবল। এই কেবলটি অ্যানালগ বেগ রেফারেন্স এবং নিয়ন্ত্রণ সংকেত বহন করে যা স্পিন্ডল ড্রাইভকে নির্দেশ করে, এটি প্রতিটি SINUMERIK 808D মেশিন টুল ইনস্টলেশনে স্পিন্ডল গতি নিয়ন্ত্রণ লুপের একটি অপরিহার্য উপাদান করে তোলে।

"BA05" ক্যাবল টাইপ উপাধি এটিকে স্পিন্ডল সংযোগের বৈকল্পিক হিসাবে চিহ্নিত করে — ফিড অক্ষ সেটপয়েন্ট কেবল (BA00) থেকে আলাদা যা নিয়ন্ত্রিত অক্ষ অবস্থানের জন্য SINAMICS V60 ড্রাইভের সাথে সংযোগ করে।

মূল পণ্য তথ্য

কি এই তারের বহন

স্পিন্ডল সেটপয়েন্ট ক্যাবলটি SINUMERIK 808D PPU এর এনালগ স্পিন্ডল ইন্টারফেসকে স্পিন্ডল ড্রাইভের এনালগ কমান্ড ইনপুটের সাথে সংযুক্ত করে:

±10V এনালগ বেগ সেটপয়েন্ট:CNC PPU নির্দেশিত স্পিন্ডেল গতির সমানুপাতিক একটি ±10V অ্যানালগ ভোল্টেজ আউটপুট করে — ফরোয়ার্ড রোটেশনের জন্য ইতিবাচক ভোল্টেজ, বিপরীতের জন্য নেতিবাচক। এটি স্পিন্ডল কনভার্টারে প্রাথমিক গতি কমান্ড সংকেত।

সংকেত সক্রিয় এবং চালান:সিএনসি থেকে ড্রাইভে ডিজিটাল সিগন্যাল — স্পিন্ডল এনাবল (ড্রাইভ চালানোর অনুমতি), দিক নির্দেশনা (ঘড়ির কাঁটার/ঘড়ির কাঁটার বিপরীতে), এবং অন্যান্য নিয়ন্ত্রণ সংকেত যা ড্রাইভ অ্যামপ্লিফায়ার স্টেটের সাথে CNC স্পিন্ডল অবস্থার সমন্বয় করে।

ড্রাইভের অবস্থা এবং ফল্ট সংকেত:স্পিন্ডল ড্রাইভ থেকে পিপিইউতে সংকেত ফেরত দিন — ড্রাইভের জন্য প্রস্তুত, ড্রাইভ ফল্ট, এবং গতিতে পৌঁছানো সিগন্যাল যা CNC মনিটর করে সঠিক স্পিন্ডল অপারেশন নিশ্চিত করতে এবং ড্রাইভের ত্রুটিগুলিতে অ্যালার্ম ট্রিগার করে।

অ্যাপ্লিকেশন

CNC টার্নিং সেন্টার (lathes):স্পিন্ডল কনভার্টার-নিয়ন্ত্রিত প্রধান স্পিন্ডল সহ SINUMERIK 808D-সজ্জিত CNC লেদস — সেটপয়েন্ট ক্যাবল 808D টার্নিং PPU থেকে স্পিন্ডল ড্রাইভে গতির কমান্ড প্রদান করে।

সিএনসি মিলিং মেশিন:SINUMERIK 808D মিলিং PPU সহ উল্লম্ব এবং অনুভূমিক মিলিং মেশিন একটি বৈদ্যুতিন সংকেতের মেরু বদল মাধ্যমে স্পিন্ডেল মোটর নিয়ন্ত্রণ করে।

মেশিন টুল retrofits:কার্যকরী স্পিন্ডল ড্রাইভ সহ বিদ্যমান মেশিন টুলগুলিকে SINUMERIK 808D CNC কন্ট্রোলে রিট্রোফিট করা হচ্ছে — অ্যানালগ স্পিন্ডল ইন্টারফেস এবং এই কেবলটি মূল স্পিন্ডল ড্রাইভের এনালগ কমান্ড ইনপুটের সাথে সামঞ্জস্য বজায় রাখে।

সিএনসি মেশিন প্রশিক্ষণ:শিক্ষাগত এবং বৃত্তিমূলক প্রশিক্ষণ কেন্দ্রগুলি SINUMERIK 808D-কে একটি প্রশিক্ষণ CNC হিসাবে ব্যবহার করে — সাধারণত সাধারণ বাঁক বা মিলিং মেশিন যেখানে অ্যানালগ স্পিন্ডেল ইন্টারফেস যথেষ্ট।

FAQ

প্রশ্ন 1: SINUMERIK 808D এর জন্য BA05 স্পিন্ডেল কেবল এবং BA00 ফিড অক্ষ তারের মধ্যে পার্থক্য কী?

6FC5548-0BA05 এনালগ ইনপুট (±10V গতি সেটপয়েন্ট) সহ একটি স্পিন্ডল ড্রাইভের সাথে PPU-এর অ্যানালগ স্পিন্ডল ইন্টারফেসকে সংযুক্ত করে। 6FC5548-0BA00 PPU-কে SINAMICS V60 CPM60.1 নিয়ন্ত্রিত পাওয়ার মডিউলের সাথে সার্ভো ফিড অক্ষের জন্য সংযুক্ত করে। উভয়ই একই 808D সিস্টেমের জন্য সেটপয়েন্ট কেবল কিন্তু পিপিইউতে বিভিন্ন ধরনের ড্রাইভ এবং বিভিন্ন শারীরিক সংযোগ পরিবেশন করে।

প্রশ্ন 2: 6FC5548-0BA05-1AF0 কি কোন ইনভার্টার ব্র্যান্ডের সাথে ব্যবহার করা যেতে পারে, নাকি শুধুমাত্র সিমেনস?

তারের ডিজাইন করা হয়েছে যেকোনো বৈদ্যুতিন সংকেতের মেরু বদল বা ড্রাইভের জন্য একটি স্ট্যান্ডার্ড ±10V অ্যানালগ স্পিড রেফারেন্স ইনপুট - একটি সার্বজনীন শিল্প মান। সিমেন্স ইনভার্টার (মাইক্রোমাস্টার, সিনামিকস জি) এবং যে কোনো প্রস্তুতকারকের তৃতীয় পক্ষের ইনভার্টারগুলি এই ইনপুট মানকে গ্রহণ করে। নিশ্চিত করুন যে টার্গেট স্পিন্ডল ড্রাইভ একটি ±10V অ্যানালগ ইনপুট গ্রহণ করে এবং ড্রাইভের তারের ডকুমেন্টেশন থেকে সংযোগকারী/টার্মিনাল সামঞ্জস্যতা যাচাই করুন।

Q3: স্পিন্ডল সেটপয়েন্ট ক্যাবল ±10V বেগ রেফারেন্স ছাড়াও কোন সংকেত বহন করে?

অ্যানালগ ±10V স্পিড রেফারেন্সের বাইরে, স্পিন্ডল সেটপয়েন্ট কেবল ডিজিটাল সক্ষম এবং দিকনির্দেশক সংকেত (পিপিইউ থেকে ড্রাইভ পর্যন্ত), এবং ড্রাইভ প্রস্তুত, ফল্ট স্ট্যাটাস এবং গতি-পৌঁছানো আউটপুট (ড্রাইভ থেকে পিপিইউ পর্যন্ত) সহ প্রতিক্রিয়া সংকেত বহন করে। সঠিক সিগন্যাল অ্যাসাইনমেন্টটি SINUMERIK 808D কানেকশন ম্যানুয়াল-এ সংজ্ঞায়িত করা হয়েছে — ড্রাইভের টার্মিনাল ব্লকে সঠিক সিগন্যাল অ্যাসাইনমেন্টের জন্য সবসময় 808D ডকুমেন্টেশনের বিপরীতে স্পিন্ডল ড্রাইভের ইন্টারফেস ওয়্যারিং যাচাই করুন।

প্রশ্ন 4: SINUMERIK 808D ইনস্টলেশনের জন্য তারের উভয় প্রান্তে কি প্রি-টার্মিনেটেড?

6FC5548-0BA05-এর পিপিইউ শেষ সংযোগকারীর সাথে প্রি-টার্মিনেট করা হয় যা সরাসরি 808D PPU-এর স্পিন্ডল ইন্টারফেস সকেটের সাথে মিলিত হয় — সরাসরি প্লাগ-ইন ইনস্টলেশন। ড্রাইভের এনালগ এবং ডিজিটাল I/O টার্মিনালের সাথে সংযোগের জন্য স্পিন্ডল ড্রাইভের প্রান্তটি উপযুক্ত সংযোগকারী বা ফ্লাইং লিডের সাথে শেষ হয়। ইনস্টলেশনের আগে পণ্য ডকুমেন্টেশন থেকে ড্রাইভ শেষের সমাপ্তি বিন্যাস নিশ্চিত করুন।
