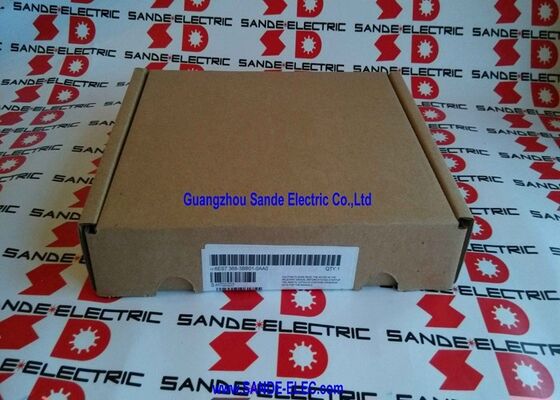

সংযোগ ক্যাবল 6ES7368-3BB01-0AA0 6ES7 368-3BB01-0AA0 6ES7368-3BBO1-OAAO

6ES7368-3BB01-0AA0∙ সিমেন্স সিম্যাটিক এস৭-৩০০ সংযোগ ক্যাবল ১ মি / আইএম ৩৬০ থেকে আইএম ৩৬১ / র্যাক এক্সপেনশন / ডিজিটাল এবং এনালগ

S7-300 মাল্টি-র্যাক এক্সপেনশন

6ES7368-3BB01-0AA0 হল 1 মিটার এক্সপেনশন ক্যাবল যা SIMATIC S7-300 সেন্ট্রাল র্যাককে বৈদ্যুতিকভাবে IM 360/IM 361 ইন্টারফেস মডিউল জোড়ার মাধ্যমে এক বা একাধিক এক্সপেনশন (স্ক্ল্যাভ) র্যাকের সাথে সংযুক্ত করে।স্ট্যান্ডার্ড S7-300 একক র্যাক কনফিগারেশনে, সমস্ত I/O মডিউল CPU এর সাথে একটি 18-স্লট বা 9-স্লট র্যাক দখল করে। যখন একটি অ্যাপ্লিকেশনের জন্য একটি র্যাকের চেয়ে বেশি I/O মডিউল প্রয়োজন হয়,IM 360/361 এর মাধ্যমে মাল্টি-র্যাক সম্প্রসারণ এবং এই সংযোগ ক্যাবলটি তিনটি অতিরিক্ত সম্প্রসারণ র্যাক যোগ করে.

এই তার ছাড়া,কেন্দ্রীয় র্যাকের পাঠানো আইএম ৩৬০ এবং সম্প্রসারণ র্যাকের গ্রহণকারী আইএম ৩৬১ এর মধ্যে কোন ব্যাকপ্লেন বাস নেই ∙ সম্প্রসারণ র্যাকগুলি সিপিইউ থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন থাকে.

মূল বৈশিষ্ট্যাবলী

সর্বাধিক সম্প্রসারণ কনফিগারেশন

S7-300 IM 360/361 সিস্টেম সমর্থন করেঃ

সর্বাধিক ৩টি এক্সপেনশন র্যাকঃএকটি আইএম ৩৬০ (কেন্দ্রীয়) থেকে সর্বোচ্চ তিনটি আইএম ৩৬১ মডিউল (প্রতিটি সম্প্রসারণ র্যাকের জন্য একটি) । প্রতিটি সম্প্রসারণ র্যাক ৮ টি পর্যন্ত I/O মডিউল ধারণ করে।

সর্বাধিক মোট ক্যাবল দৈর্ঘ্যঃআইএম ৩৬০/৩৬১ বাস চেইনের সমস্ত তারের দৈর্ঘ্যের যোগফল ১০ মিটার অতিক্রম করতে পারবে না। ৬ইএস ৭৩৬৮-৩বিবি০১-০এএএ০ (১ মিটার) হল সবচেয়ে কম মান দৈর্ঘ্য ∙ একই প্যানেলে শক্তভাবে গ্রুপযুক্ত র্যাকের জন্য সেরা।লম্বা ক্যাবল (2.5m, 3m, 5m) সংলগ্ন প্যানেল বা বৃহত্তর প্যানেল ঘরের র্যাকের জন্য উপলব্ধ।

অ্যাপ্লিকেশন

উচ্চ I/O গণনা শিল্প স্বয়ংক্রিয়তাঃউৎপাদন যন্ত্রপাতি, কনভেয়র সিস্টেম, and process automation installations with more I/O points than one S7-300 rack accommodates — adding expansion racks via IM 360/361 and this cable extends the available I/O count without changing the CPU or programming environment.

বিভক্ত প্যানেল বিন্যাসঃকন্ট্রোল প্যানেল যেখানে বিভিন্ন মেশিন বিভাগের I/O মডিউলগুলি পৃথক প্যানেল উপ-বিভাগ বা সংলগ্ন ক্যাবিনেটে ছড়িয়ে পড়ে ‡ প্রতিটি বিভাগে সম্প্রসারণ র্যাক,কেন্দ্রীয় র্যাকের আইএম ৩৬০ এর সাথে সংযুক্ত.

ET 200M পেরিফেরিয়াল স্টেশন:SIMATIC ET 200M PROFIBUS বা PROFINET-এ একই S7-300 মডিউল ফর্ম্যাট ব্যবহার করে ∙ কিছু ET 200M মাল্টি-র্যাক কনফিগারেশনে IM 360/361 সম্প্রসারণ প্রক্রিয়া প্রযোজ্য।

মেশিন টুল এবং প্রক্রিয়া উদ্ভিদ নিয়ন্ত্রণঃএকাধিক অক্ষ, I/O, এবং যোগাযোগ মডিউল সহ জটিল মেশিন টুলগুলি একক-র্যাকের ক্ষমতা অতিক্রম করে। 6ES7368-3BB01-0AA0 সমস্ত প্রয়োজনীয় মডিউলগুলিকে সামঞ্জস্য করার জন্য উপলব্ধ মডিউল স্লটগুলি প্রসারিত করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ আইএম ৩৬১ এক্সপেনশন র্যাক কতটি আইএম ৩৬০/৩৬১ ব্যবহার করে ৬ইএস ৭৩৬৮ ক্যাবলের সাথে সংযুক্ত করা যায়?

আইএম ৩৬০ সর্বাধিক তিনটি সম্প্রসারণ র্যাক সমর্থন করে, যার প্রত্যেকটিতে একটি আইএম ৩৬১ রয়েছে। সংযোগটি ডেইজি-চেইনযুক্তঃ আইএম ৩৬০ → আইএম ৩৬১ (র্যাক ২) → আইএম ৩৬১ (র্যাক ৩) → আইএম ৩৬১ (রাক ৪) ।প্রতিটি সেগমেন্ট একটি 6ES7368 তারের ব্যবহার করেসমস্ত সেগমেন্ট জুড়ে ক্যাবলের মোট দৈর্ঘ্য ১০ মিটারের বেশি হতে পারে না।

প্রশ্ন ২ঃ 6ES7368-3BB01-0AA0 কি ধরনের I/O মডিউল সমর্থন করে?

এক্সপেনশন ক্যাবলটি সম্পূর্ণ S7-300 ব্যাকপ্লেন বাস বহন করে যা সমস্ত S7-300 I/O মডিউল প্রকার সমর্থন করেঃ ডিজিটাল ইনপুট (DI), ডিজিটাল আউটপুট (DO), অ্যানালগ ইনপুট (AI), অ্যানালগ আউটপুট (AO),এবং যোগাযোগ মডিউল (সিপি). এক্সপেনশন র্যাকের I/O মডিউলগুলি SIMATIC STEP 7 হার্ডওয়্যার কনফিগারেশন টুলটিতে ঠিক সেভাবে কনফিগার করা হয় যেন সেগুলি কেন্দ্রীয় র্যাকের মধ্যে রয়েছে।

প্রশ্ন ৩ঃ প্রতিটি S7-300 এক্সপেনশন র্যাকের জন্য কি আলাদা পাওয়ার সাপ্লাই প্রয়োজন?

হ্যাঁ, প্রতিটি এক্সপেনশন র্যাকের নিজস্ব PS307 (বা সমতুল্য) 24V DC পাওয়ার সাপ্লাই মডিউল প্রয়োজন। 6ES7368 এক্সপেনশন ক্যাবলটি ব্যাকপ্লেন যোগাযোগ বাস বহন করে তবে 24V র্যাক পাওয়ার সাপ্লাই নয়।সম্প্রসারণ র্যাক সব মডিউল স্থানীয় র্যাক পাওয়ার সাপ্লাই থেকে তাদের সরবরাহ আঁকা. সম্প্রসারণ র্যাক পাওয়ার সাপ্লাই বাদ দেওয়া সেই র্যাকের কোন মডিউলকে কাজ করতে বাধা দেয়।

প্রশ্ন ৪ঃ একটি ব্যর্থ বা বিচ্ছিন্ন 6ES7368-3BB01-0AA0 সম্প্রসারণ তারের লক্ষণগুলি কী কী?

এস৭-৩০০ সিপিইউ স্টেপ ৭ ডায়াগনস্টিকের হার্ডওয়্যার কনফিগারেশনের ত্রুটি সৃষ্টি করে যখন এক্সপেনশন র্যাক মডিউলগুলি অ্যাক্সেসযোগ্য হয় নাঅথবা BUS_DF (bus disturbance) CPU এর ডায়াগনস্টিক বাফারে প্রবেশ. প্রভাবিত সম্প্রসারণ র্যাকের সমস্ত I/O সিপিইউর ব্যর্থতা-অবস্থা ডিফল্টগুলিতে যায় (সাধারণত আউটপুটগুলি শক্তিহীন হয়) ।পুনরায় সংযোগ বা তারের প্রতিস্থাপন এবং একটি সিপিইউ পুনরায় আরম্ভ করা সাধারণত অবিলম্বে অপারেশন পুনরুদ্ধার.
