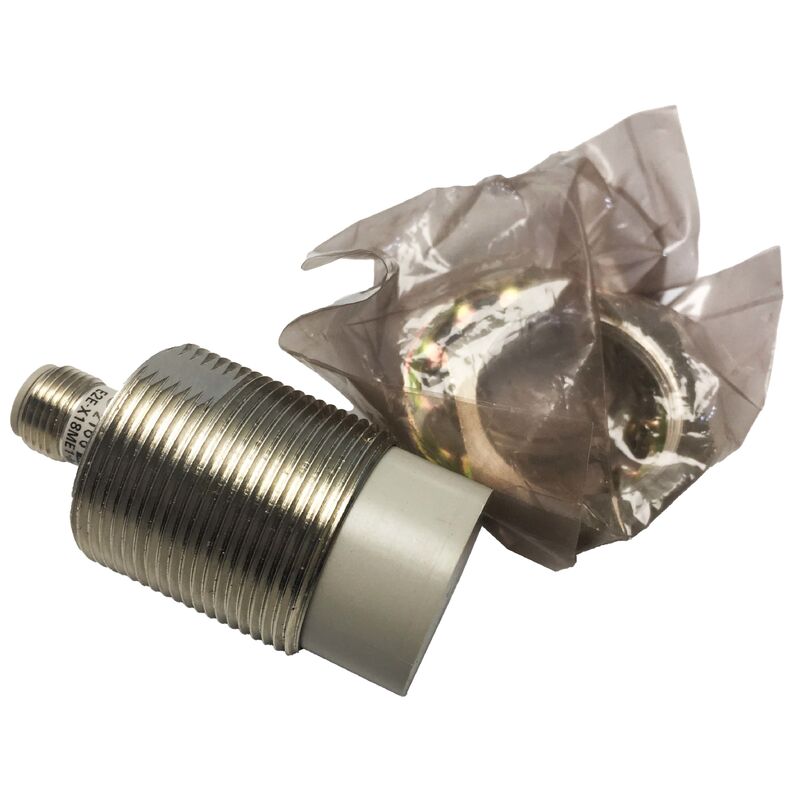

ই২ই-এক্স১৮এমই১-এম১ ওম্রন সিলিন্ড্রিক্যাল প্রক্সিমিটি সেন্সর
পণ্যের সংক্ষিপ্ত বিবরণ
এম১২ প্রি-ওয়ায়ার্ড কানেক্টর ভ্যারিয়েন্ট (-এম১ সাফিক্স) ইনস্টলেশন এবং প্রতিস্থাপন সহজ করে তোলে: সেন্সরটি যেকোনো এম৩০×১.৫ থ্রেডেড হোল বা ৩০মিমি ব্র্যাকেট হোলে ইনস্টল হয়, কানেক্টরটি একটি স্ট্যান্ডার্ড এম১২ ৪-পিন কেবলের সাথে যুক্ত হয় এবং এনপিএন আউটপুট সরাসরি বেশিরভাগ পিএলসি এবং ইন্ডাস্ট্রিয়াল কন্ট্রোলারের এনপিএন-সামঞ্জস্যপূর্ণ ইনপুটগুলির সাথে অতিরিক্ত সার্কিট্রি ছাড়াই সংযুক্ত হয়। | ইন্ডাকটিভ প্রক্সিমিটি সেন্সর — এম৩০ আনশিল্ডেড, ১৮ মিমি সেন্সিং দূরত্ব, এনপিএন এনও, এম১২ কানেক্টর, ডিসি ৩-ওয়্যার, আইপি৬৭, ই২ই সিরিজ
পার্ট নম্বর: ই২ই-এক্স১৮এমই১-এম১
বিকল্প পার্ট নম্বর: ই২ইএক্স১৮এমই১এম১
প্রস্তুতকারক: ওম্রন কর্পোরেশন (জাপান)
পণ্যের বিভাগ: ইন্ডাকটিভ প্রক্সিমিটি সেন্সর
সিরিজ: ওম্রন ই২ই সিরিজ
ইউএনএসপিএসসি কোড: ৪১১১০০০০
মূল স্পেসিফিকেশন
| প্যারামিটার |
মান |
| বডির আকার |
এম৩০ (৩০মিমি সিলিন্ড্রিক্যাল থ্রেডেড ব্যারেল) |
| সেন্সিং টাইপ |
ইন্ডাকটিভ (ইলেক্ট্রোম্যাগনেটিক) |
| মাউন্টিং টাইপ |
আনশিল্ডেড (এমবেডযোগ্য নয়) |
| সেন্সিং দূরত্ব |
১৮ মিমি |
| স্ট্যান্ডার্ড সেন্সিং অবজেক্ট |
৩০ × ৩০ × ১ মিমি লোহার প্লেট |
| আউটপুট কনফিগারেশন |
ডিসি ৩-ওয়্যার, এনপিএন, নরমালি ওপেন (এনও) |
| সংযোগ |
এম১২ ৪-পিন মেটাল কানেক্টর |
| সাপ্লাই ভোল্টেজ |
১০-৩০ ভিডিসি (১২-২৪ ভিডিসি নॉमिनल) |
| লোড কারেন্ট |
৫-৩০০ এমএ |
| রেসপন্স ফ্রিকোয়েন্সি |
১০০ হার্টজ সর্বোচ্চ। |
| সুরক্ষা রেটিং |
আইপি৬৭ |
| অপারেটিং তাপমাত্রা |
−৪০ থেকে +৮৫°সি |
| হাউজিং উপাদান |
নিকেল-প্লেটেড ব্রাস |
| সেন্সিং সারফেস উপাদান |
থার্মোপ্লাস্টিক পিবিটি পলিমার |
| ডিফারেনশিয়াল ট্র্যাভেল |
সেন্সিং দূরত্বের সর্বোচ্চ ১০% |
| ইনসুলেশন রেজিস্ট্যান্স |
৫০ এমওহম সর্বনিম্ন। (৫০০ ভিডিসি তে) |
| ডাইইলেকট্রিক স্ট্রেংথ |
৪,০০০ ভিএসি, ৫০/৬০ হার্টজ ১ মিনিটের জন্য। |
| কম্পন প্রতিরোধ |
১০ থেকে ৫৫ হার্টজ, ১.৫ মিমি অ্যামপ্লিচিউড, প্রতি X/Y/Z তে ২ ঘন্টা |
পণ্যের বিবরণ
ওম্রন ই২ই-এক্স১৮এমই১-এম১ একটি এম৩০-বডি আনশিল্ডেড ইন্ডাকটিভ প্রক্সিমিটি সেন্সর যার ১৮মিমি সেন্সিং রেঞ্জ এবং এনপিএন নরমালি ওপেন আউটপুট রয়েছে — ওম্রনের ই২ই সিরিজের বৃহত্তম স্ট্যান্ডার্ড কনফিগারেশন, যা ফেরাস মেটাল টার্গেটগুলিকে এমন দূরত্বে সনাক্ত করার জন্য উপযুক্ত যা ছোট সেন্সরগুলি পৌঁছাতে পারে না।এম১২ প্রি-ওয়ায়ার্ড কানেক্টর ভ্যারিয়েন্ট (-এম১ সাফিক্স) ইনস্টলেশন এবং প্রতিস্থাপন সহজ করে তোলে: সেন্সরটি যেকোনো এম৩০×১.৫ থ্রেডেড হোল বা ৩০মিমি ব্র্যাকেট হোলে ইনস্টল হয়, কানেক্টরটি একটি স্ট্যান্ডার্ড এম১২ ৪-পিন কেবলের সাথে যুক্ত হয় এবং এনপিএন আউটপুট সরাসরি বেশিরভাগ পিএলসি এবং ইন্ডাস্ট্রিয়াল কন্ট্রোলারের এনপিএন-সামঞ্জস্যপূর্ণ ইনপুটগুলির সাথে অতিরিক্ত সার্কিট্রি ছাড়াই সংযুক্ত হয়।ই২ই সিরিজ চরম তাপমাত্রা, দূষণ এবং কম্পন পরিবেশে ফিল্ড নির্ভরযোগ্যতাকে অগ্রাধিকার দেয় — এমন পরিস্থিতি যেখানে একটি সেন্সর কাটিং ফ্লুইড, কুল্যান্ট স্প্রে, মেটালিক সোয়ার্ফ এবং মেকানিক্যাল ভাইব্রেশনের সংস্পর্শে এসে বছরের পর বছর ধরে অবিচ্ছিন্নভাবে কাজ করতে পারে।
সনাক্তকরণ নীতি
ই২ই-এক্স১৮এমই১-এম১ তার সেন্সিং ফেসের পিছনে এমবেড করা একটি কয়েল থেকে একটি উচ্চ-ফ্রিকোয়েন্সি অসিলেটিং ইলেক্ট্রোম্যাগনেটিক ফিল্ড তৈরি করে। যখন একটি ফেরাস মেটাল টার্গেট এই ফিল্ডে প্রবেশ করে, তখন টার্গেটের পৃষ্ঠে এডি কারেন্ট প্ররোচিত হয় — এই কারেন্টগুলি অসিলেটিং ফিল্ড থেকে শক্তি টেনে নেয়, অসিলেটরের অ্যামপ্লিচিউডকে ড্যাম্প করে।
সেন্সরের ইলেকট্রনিক সার্কিট এই ড্যাম্পিং সনাক্ত করে এবং যখন ড্যাম্পিং সুইচিং থ্রেশহোল্ড অতিক্রম করে তখন এনপিএন আউটপুট ট্রানজিস্টরকে অফ থেকে অন-এ সুইচ করে। এই সনাক্তকরণ প্রক্রিয়াটি কন্টাক্ট-ফ্রি এবং মেকানিক্যালি ওয়্যার-ফ্রি — সেন্সরের সনাক্তকরণ কার্যে কোনও চলমান অংশ নেই।
টার্গেট উপাদান এবং দূরত্বের বিবেচনা
১৮মিমি স্পেসিফিকেশনটি ওম্রনের স্ট্যান্ডার্ড সেন্সিং অবজেক্ট দিয়ে পরিমাপ করা হয়: একটি ৩০×৩০×১মিমি ফ্ল্যাট লোহার প্লেট। বাস্তব-বিশ্বের সেন্সিং দূরত্ব নির্ভর করে:
টার্গেটের আকার:
ছোট টার্গেটগুলি কম এডি কারেন্ট ড্যাম্পিং তৈরি করে এবং কম দূরত্বে থ্রেশহোল্ড ট্রিগার করে
- টার্গেটের উপাদান: নন-ফেরাস ধাতু (অ্যালুমিনিয়াম, তামা, ব্রাস) ভিন্ন ভিন্ন দক্ষতায় এডি কারেন্ট তৈরি করে এবং কম দূরত্বে সনাক্ত করা হবে
- টার্গেটের পুরুত্ব: খুব পাতলা মেটাল ফয়েল বা শীট ১মিমি লোহার স্ট্যান্ডার্ডের চেয়ে কম শক্তি প্রতিফলিত করে
- ওয়্যারিং এবং আউটপুটএম১২ ৪-পিন কানেক্টর স্ট্যান্ডার্ড ওম্রন পিন অ্যাসাইনমেন্ট অনুসরণ করে: পিন ১ (+ভি সাপ্লাই), পিন ৩ (০ভি কমন), পিন ৪ (এনপিএন আউটপুট সিগন্যাল)। এই ৩-ওয়্যার এনও মডেলে পিন ২ ব্যবহার করা হয় না।
টার্গেট সনাক্ত হলে এনপিএন আউটপুট কমনের (০ভি) দিকে কারেন্ট সিঙ্ক করে — একটি নরমালি-ওপেন কনফিগারেশন যেখানে টার্গেট উপস্থিত না থাকলে আউটপুট অফ (হাই ইম্পিডেন্স) থাকে এবং টার্গেট সেন্সিং রেঞ্জের মধ্যে থাকলে অন (লোড জুড়ে কারেন্ট সিঙ্ক করে) থাকে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: সেন্সরটি আনশিল্ডেড — মাউন্টিং হার্ডওয়্যার থেকে কী ক্লিয়ারেন্স প্রয়োজন?
আনশিল্ডেড প্রক্সিমিটি সেন্সরগুলির জন্য সেন্সর ব্যারেল এবং চারপাশের যেকোনো ফেরাস মেটাল মাউন্টিং স্ট্রাকচারের মধ্যে ন্যূনতম ক্লিয়ারেন্স প্রয়োজন। একটি এম৩০ আনশিল্ডেড সেন্সরের জন্য, চারপাশের ধাতু থেকে ন্যূনতম পার্শ্বীয় ক্লিয়ারেন্স সাধারণত ব্যারেল ব্যাসের দ্বিগুণ (প্রতি পাশে ৬০মিমি) এর সমান। যদি ফ্লাশ মেটাল মাউন্টিংয়ের প্রয়োজন হয়, তবে শিল্ডেড ভ্যারিয়েন্ট (ই২ই-এক্স১০এমই১-এম১, ১০মিমি সেন্সিং দূরত্ব সহ) সঠিক পছন্দ।
প্রশ্ন ২: ই২ই-এক্স১৮এমই১-এম১ কি অ্যালুমিনিয়াম বা অন্যান্য নন-ফেরাস ধাতু সনাক্ত করতে পারে?
হ্যাঁ, তবে কম সেন্সিং দূরত্বে। অ্যালুমিনিয়ামের জন্য, কার্যকর সেন্সিং দূরত্ব সাধারণত লোহার মানের ৪০-৬০% (প্রায় ৭-১১মিমি)। তামা এবং ব্রাসের জন্য, এটি আরও কম (২৫-৪০%)। অপারেটিং দূরত্ব হ্রাসকৃত কার্যকর রেঞ্জের সাপেক্ষে রক্ষণশীলভাবে সেট করা উচিত।
প্রশ্ন ৩: সেন্সরটি আইপি৬৭ রেটযুক্ত। এটি কি উচ্চ-চাপ পরিষ্কার সহ ওয়াশডাউন পরিবেশে ব্যবহার করা যেতে পারে?
আইপি৬৭ ৩০ মিনিটের জন্য ১ মিটার পর্যন্ত নিমজ্জন কভার করে, যা স্প্ল্যাশ, মিস্ট এবং নিম্ন-চাপের ধোয়ার শর্তাবলীকে ছাড়িয়ে যায়। তবে, আইপি৬৭ দীর্ঘস্থায়ী উচ্চ-চাপের জলের জেটগুলিকে কভার করে না — এর জন্য আইপি৬৯কে রেটিং প্রয়োজন হবে। সাধারণ মেশিন টুল কুল্যান্ট ফ্লাডিং এবং স্প্রে পরিবেশের জন্য, আইপি৬৭ পর্যাপ্ত।
প্রশ্ন ৪: একটি ১০% হিস্টেরেসিস ব্যান্ড রয়েছে — ইনস্টলেশনের জন্য এর অর্থ কী?
হিস্টেরেসিস মানে সুইচ-অন পয়েন্ট এবং সুইচ-অফ পয়েন্ট সামান্য ভিন্ন দূরত্বে থাকে — আউটপুট বন্ধ হওয়ার আগে টার্গেটকে সুইচ-অন পয়েন্টের প্রায় ১০% সেন্সিং দূরত্ব (প্রায় ১.৮মিমি) দূরে সরাতে হবে। এটি চ্যাটারিং প্রতিরোধ করে এবং একটি পরিষ্কার, স্থিতিশীল আউটপুট সংকেত নিশ্চিত করে।
প্রশ্ন ৫: আউটপুট কেবল কি বাড়ানো যেতে পারে, এবং যদি তাই হয়, কতদূর?
ই২ই-এক্স১৮এমই১-এম১ একটি এম১২ কানেক্টর ব্যবহার করে; এক্সটেনশন কেবলগুলি স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল আইটেম। মেটাল কন্ডুইটে, আউটপুট কেবলটি তাত্ত্বিকভাবে কর্মক্ষমতা অবনতি ছাড়াই ১০০ মিটার পর্যন্ত বাড়ানো যেতে পারে। এক্সটেনশনগুলি ২০-৩০ মিটার পর্যন্ত বেশিরভাগ ফ্যাক্টরি ফ্লোর ইনস্টলেশনের জন্য, কোনও বিশেষ সতর্কতার প্রয়োজন নেই।
