| উৎপত্তি স্থল | বুলগেরিয়া |
| পরিচিতিমুলক নাম | Festo |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | CRSMEO-4-K-LED-24 |

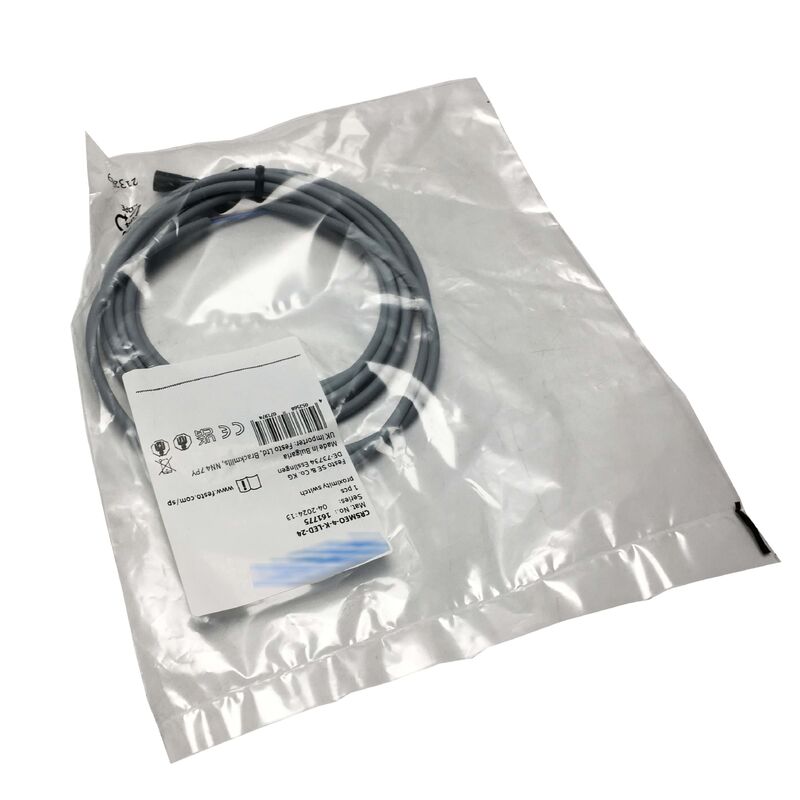

The Festo CRSMEO-4-K-LED-24 হল Festo-এর CRSMEO সিরিজের একটি ম্যাগনেটো-রেসিস্টটিভ রিড প্রক্সিমিটি সেন্সর, যা বিশেষভাবে নিউম্যাটিক সিলিন্ডারের ভিতরের ম্যাগনেটিক পিস্টনের অবস্থান সনাক্ত করার জন্য ডিজাইন করা হয়েছে।
এটি Festo অ্যাকচুয়েটরগুলির T-স্লট বা গ্রুভে মাউন্ট হয়, পিস্টনে এমবেড করা পাসিং ম্যাগনেটিক রিংয়ের সাথে সারিবদ্ধ হয় এবং যখন ম্যাগনেটিক ফিল্ড সনাক্তকরণ থ্রেশহোল্ড অতিক্রম করে তখন সুইচ করে — পিস্টনের সাথে কোনও শারীরিক যোগাযোগ ছাড়াই এন্ড-অফ-স্ট্রোক বা মধ্যবর্তী অবস্থান নিশ্চিত করে।
"CRSMEO" পদবিটি ক্ষয়-প্রতিরোধী স্পেসিফিকেশন নির্দেশ করে যা এই সেন্সরটিকে স্ট্যান্ডার্ড SMEO সিরিজ ভ্যারিয়েন্ট থেকে আলাদা করে।
কপার-ফ্রি (তামা-মুক্ত) এবং PTFE-ফ্রি উপাদান নির্মাণ খাদ্য-গ্রেড এবং ফার্মাসিউটিক্যাল উৎপাদন পরিবেশের উপাদান স্পেসিফিকেশন পূরণ করে, যেখানে তামা দূষণ এবং PTFE কণা দূষণ উভয়ই নিয়ন্ত্রিত উদ্বেগ।
পলিপ্রোপিলিন হাউজিং এবং সেন্সর বডি জুড়ে ক্ষয়-প্রতিরোধী উপাদান নির্বাচন এটিকে ওয়াশডাউন জোন, অ্যাসিডিক ক্লিনিং পরিবেশ এবং খাদ্য-যোগাযোগ-সংলগ্ন ইনস্টলেশনের জন্য উপযুক্ত করে তোলে যেখানে স্ট্যান্ডার্ড সেন্সর প্লাস্টিক এবং কোটিং সীমাবদ্ধ থাকবে।
800 Hz সর্বোচ্চ সুইচিং ফ্রিকোয়েন্সিতে, CRSMEO-4-K-LED-24 যেকোনো ব্যবহারিক নিউম্যাটিক অ্যাকচুয়েটরের চেয়ে অনেক দ্রুত প্রতিক্রিয়া জানায় — এই হেডরুম নিশ্চিত করে যে সেন্সরটি সিলিন্ডার কত দ্রুত সাইকেল করে তা নির্বিশেষে কোনও সনাক্তকরণ ইভেন্ট মিস করবে না।
500mA সর্বোচ্চ আউটপুট কারেন্ট একটি পজিশন সেন্সরের জন্য উদার এবং এটি ইন্ডিকেটর লাইট, রিলে কয়েল বা পিএলসি ইনপুট কার্ড সরাসরি ড্রাইভ করার অনুমতি দেয় ফ্যান-আউট কারেন্ট লোডিং নিয়ে কোনও উদ্বেগ ছাড়াই।
2.5m ইন্টিগ্রেটেড কেবল (পার্ট নম্বরে K সাফিক্স) নিউম্যাটিক সিলিন্ডার মাউন্টিংয়ের জন্য একটি ইচ্ছাকৃত ডিজাইন পছন্দ: সেন্সর বডি সিলিন্ডারের কাছাকাছি বসে, কেবল কন্ট্রোল ক্যাবিনেটে ফিরে যায় এবং একটি ফিক্সড কেবল কানেক্টর ভাইব্রেশন ফেলিওর এড়িয়ে যায় যা কখনও কখনও উচ্চ-সাইকেল নিউম্যাটিক অ্যাপ্লিকেশনগুলিতে কানেক্টর-টাইপ সেন্সরগুলিকে প্রভাবিত করে।
LED ইন্ডিকেটর মেশিন কমিশনিং এবং ফল্ট-ফাইন্ডিংয়ের সময় কোনও যন্ত্রপাতির প্রয়োজন ছাড়াই সেন্সরের সুইচড অবস্থার তাৎক্ষণিক ভিজ্যুয়াল নিশ্চিতকরণ দেয়।
| প্যারামিটার | মান |
|---|---|
| পরিমাপ নীতি | ম্যাগনেটো-রেসিস্টটিভ রিড |
| সাপ্লাই ভোল্টেজ | 12–30V DC (24V নামমাত্র) |
| আউটপুট | বাইপোলার কন্টাক্টিং, NO |
| সর্বোচ্চ সুইচিং ফ্রিকোয়েন্সি | 800 Hz |
| সর্বোচ্চ আউটপুট কারেন্ট | 500mA |
| সর্বোচ্চ সুইচিং ক্ষমতা (DC) | 10W |
| কেবল | 3-কোর, 2.5m ইন্টিগ্রেটেড |
| হাউজিং উপাদান | PP (পলিপ্রোপিলিন) |
| IP রেটিং | IP67 |
| অপারেটিং তাপমাত্রা | −20°C থেকে +60°C |
| ডিজাইন | কপার-ফ্রি, PTFE-ফ্রি |
| LED ইন্ডিকেটর | সুইচিং স্ট্যাটাস |
| আকৃতি | সিলিন্ড্রিক্যাল স্মুথ |
| Festo পার্ট নং | 161775 |
রিড সেন্সরগুলি পিস্টন ম্যাগনেটের ম্যাগনেটিক ফিল্ড সনাক্ত করে কাজ করে — যখন পিস্টন সিলিন্ডার বোরের সেন্সরের অবস্থানে আসে, তখন ম্যাগনেটিক ফিল্ডের শক্তি রিড কন্টাক্ট বন্ধ করার থ্রেশহোল্ড অতিক্রম করে।
CRSMEO সিরিজে ব্যবহৃত ম্যাগনেটো-রেসিস্টটিভ ভ্যারিয়েন্টটিতে পুরানো কেবল রিড-ভিত্তিক ডিজাইনের তুলনায় উন্নত সংবেদনশীলতা এবং আরও সংজ্ঞায়িত সুইচিং বৈশিষ্ট্য রয়েছে, যা সিলিন্ডারের অপারেশনাল লাইফ জুড়ে আরও সুনির্দিষ্ট এবং পুনরাবৃত্তিযোগ্য সুইচিং পজিশন তৈরি করে।
CRSMEO-4-K-LED-24-এর বাইপোলার আউটপুট মানে হল যে অভ্যন্তরীণ রিড কন্টাক্ট একই পোলারিটি সম্পর্কের সাথে কারেন্ট খোলে এবং বন্ধ করে, ম্যাগনেটিক ফিল্ড যে কোনও দিক থেকে আসে তা নির্বিশেষে — দ্রুত-রিভার্সিং অ্যাকচুয়েটর অ্যাপ্লিকেশনগুলিতে একটি সুবিধা যেখানে পিস্টন মেশিন সাইকেলের বিভিন্ন পয়েন্টে উভয় ভ্রমণ দিক থেকে সেন্সরের কাছে আসতে পারে।
খাদ্য, পানীয় এবং ফার্মাসিউটিক্যাল উৎপাদনে, স্বাস্থ্যবিধি মান এবং শিল্প বিধিমালা দ্বারা নির্দিষ্ট কিছু উপকরণ পণ্য যোগাযোগের অঞ্চলের কাছাকাছি সীমাবদ্ধ। তামা এবং এর সংকর ধাতু খাদ্য পণ্য দূষিত করতে পারে; গ্যাসকেট বা কোটিং থেকে PTFE কণা ভেঙে যেতে পারে এবং নিয়ন্ত্রিত পণ্যগুলিতে উপস্থিত হতে পারে।
CRSMEO সিরিজের কপার-ফ্রি, PTFE-ফ্রি স্পেসিফিকেশন এই পরিবেশগুলিতে সেন্সর ইনস্টলেশনের জন্য নথিভুক্ত সম্মতি প্রদান করে — উপাদান স্পেসিফিকেশনের মাধ্যমে নিশ্চিত করে যে সেন্সরটি নিজেই এই নিয়ন্ত্রিত দূষকগুলি উৎপাদন এলাকায় যুক্ত করে না, এমনকি ওয়াশডাউন বা আনুষঙ্গিক যোগাযোগের শর্তেও।
প্রশ্ন ১: CRSMEO-4-K-LED-24 কোন Festo সিলিন্ডার সিরিজের সাথে সামঞ্জস্যপূর্ণ?
CRSMEO-4 সেন্সরটি Festo-এর রাউন্ড সিলিন্ডার এবং প্রোফাইল সিলিন্ডার সিরিজের জন্য ডিজাইন করা হয়েছে যেগুলিতে একটি ম্যাগনেটিক পিস্টন এবং সেন্সর মাউন্টিংয়ের জন্য একটি C-স্লট বা গ্রুভ অন্তর্ভুক্ত রয়েছে।
সামঞ্জস্যপূর্ণ সিলিন্ডার পরিবারগুলির মধ্যে রয়েছে DZF, DZH, DSBC, DSNU, DSNUP, এবং অন্যান্য Festo স্ট্যান্ডার্ড সিলিন্ডার সিরিজ যা সেন্সর গ্রুভ মাউন্টিং নির্দিষ্ট করে।
পার্ট নম্বরে "4" সেন্সরের ফর্ম ফ্যাক্টর এবং গ্রুভ সামঞ্জস্যের সাথে সম্পর্কিত।
Festo-এর পণ্য কনফিগারার এবং সিলিন্ডার ডকুমেন্টেশন প্রতিটি সিলিন্ডার সিরিজের জন্য কোন নির্দিষ্ট সেন্সর গ্রুভ ফর্ম ফ্যাক্টর প্রযোজ্য তা নিশ্চিত করবে।
প্রশ্ন ২: LED ইন্ডিকেটর কি সবসময় সক্রিয় থাকে, নাকি শুধুমাত্র যখন সেন্সর ট্রিগার হয়?
সুইচিং আউটপুট সক্রিয় হলে LED অবস্থা পরিবর্তন করে — এটি আলোকিত হয় যখন সেন্সর পিস্টন ম্যাগনেট সনাক্ত করে এবং NO কন্টাক্ট বন্ধ হয়। পিস্টন দূরে সরে গেলে এবং কন্টাক্ট খুললে এটি বন্ধ হয়ে যায়।
এটি ইনস্টলেশনের সময় সনাক্তকরণ স্ট্যাটাসের সরাসরি ভিজ্যুয়াল নিশ্চিতকরণ প্রদান করে: টেকনিশিয়ান সিলিন্ডার গ্রুভে সেন্সরটি স্থাপন করে, হাত বা কমান্ড দ্বারা সিলিন্ডারটিকে এন্ড-অফ-স্ট্রোক পর্যন্ত সরিয়ে দেয় এবং সেন্সরটিকে অবস্থানে লক করার আগে সঠিক সেন্সর প্লেসমেন্ট এবং ম্যাগনেটিক কাপলিং যাচাই করার জন্য LED আলোকিতকরণ নিশ্চিত করে।
প্রশ্ন ৩: CRSMEO-4-K-LED-24 কি C-স্লটযুক্ত নন-Festo সিলিন্ডারগুলির সাথে ব্যবহার করা যেতে পারে?
হ্যাঁ, যদি C-স্লটের মাত্রা CRSMEO-4 সেন্সরের মাউন্টিং মাত্রাগুলির সাথে মেলে এবং সিলিন্ডার পিস্টনটি সিলিন্ডারের দেয়ালের উপাদানের মাধ্যমে সেন্সিং দূরত্বে সেন্সরটিকে ট্রিগার করার জন্য পর্যাপ্ত ফিল্ড শক্তি সহ একটি চুম্বক বহন করে।
Festo CRSMEO-4 মাউন্টিং মাত্রা এবং ন্যূনতম প্রয়োজনীয় ম্যাগনেটিক ফিল্ড প্রকাশ করে; এগুলি লক্ষ্য সিলিন্ডারের গ্রুভ স্পেসিফিকেশন এবং পিস্টন ম্যাগনেট স্পেসিফিকেশনের সাথে তুলনা করুন। সেন্সরটি নিজে Festo সিলিন্ডারগুলির জন্য বৈদ্যুতিকভাবে বা যৌক্তিকভাবে একচেটিয়া নয়।
প্রশ্ন ৪: বাইপোলার আউটপুটের তাৎপর্য কী এবং এটি ওয়্যারিংকে কীভাবে প্রভাবিত করে?
এই প্রসঙ্গে বাইপোলার মানে হল যে রিড কন্টাক্ট উভয় পোলারিটিতে কারেন্ট সুইচ করে — সেন্সরের আউটপুটে প্রয়োগ করা DC পোলারিটির জন্য কোনও দিকনির্দেশক প্রয়োজনীয়তা নেই। বাস্তবে, এর মানে হল যে সেন্সরটি PNP-স্টাইল বা NPN-স্টাইল পিএলসি ইনপুট সার্কিটে একটি সাধারণ কন্টাক্ট ক্লোজার হিসাবে ওয়্যার করা যেতে পারে, সেন্সর ইলেকট্রনিক্স কোনও কারেন্ট ডিরেকশন প্রয়োজনীয়তা আরোপ না করেই।
3-কোর কেবল সাপ্লাই পজিটিভ, সাপ্লাই নেগেটিভ এবং সুইচড আউটপুট বহন করে। 2.5m কেবলের নির্দিষ্ট কন্ডাক্টর অ্যাসাইনমেন্টের জন্য Festo-এর CRSMEO সিরিজ ডকুমেন্টেশনে ওয়্যারিং ডায়াগ্রাম দেখুন।
প্রশ্ন ৫: CRSMEO-4-K-LED-24 এর পরিষেবা জীবনকালে কী রক্ষণাবেক্ষণের প্রয়োজন হয়?
রিড সেন্সরগুলি প্যাসিভ কন্টাক্ট ডিভাইস যার সুইচিং এলিমেন্টে কোনও পাওয়ার্ড ইলেকট্রনিক্স নেই, যা স্বাভাবিক অপারেটিং অবস্থার অধীনে তাদের খুব দীর্ঘ পরিষেবা জীবন দেয়।
প্রধান পরিধান প্রক্রিয়া হল লক্ষ লক্ষ সাইকেল জুড়ে সুইচিং কারেন্ট থেকে রিড এলিমেন্টে কন্টাক্ট ক্ষয় — কন্টাক্ট লাইফ সর্বাধিক করার জন্য 500mA / 10W সর্বোচ্চ রেটিংগুলি ক্রমাগতভাবে পৌঁছানো উচিত নয়।
ওয়াশডাউন পরিবেশে সেন্সর বডি এবং কেবল এন্ট্রি পয়েন্টের পর্যায়ক্রমিক পরিষ্কার করা কেবল সিলের চারপাশে রাসায়নিক প্রবেশ প্রতিরোধ করে। ইন্টিগ্রেটেড-কেবল সেন্সরগুলিতে সবচেয়ে সাধারণ ব্যর্থতার মোড হল সেন্সর বডির কাছাকাছি বারবার ফ্লেক্সিং বা যান্ত্রিক চাপের কারণে কেবলের ক্ষতি — ইনস্টলেশনের সময় যান্ত্রিক চাপ থেকে কেবল এন্ট্রি এলাকা রক্ষা করুন।
