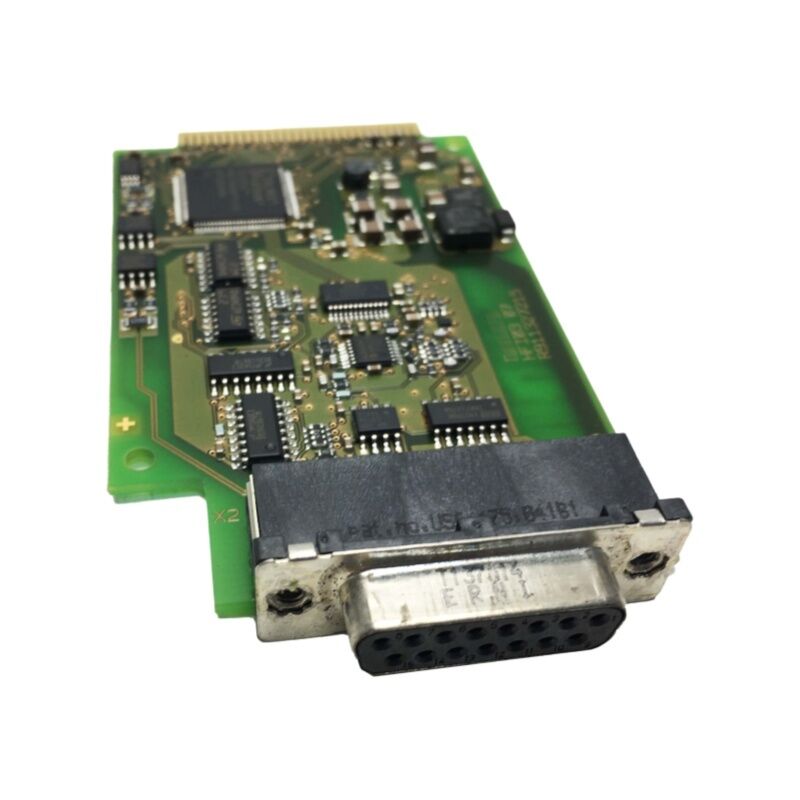

HFI03 রেক্স্রোথ সার্ভো শ্যাফ্ট কার্ড এনকোডার সার্কিট বোর্ড HFI03 07R911327215

রেক্সরথ সার্ভো শ্যাফ্ট কার্ড এনকোডার সার্কিট বোর্ড HFI003 07R911327215

রেক্সরোথ সার্ভো মোটর সিস্টেমে, এনকোডার সার্কিট বোর্ড মোটরের বুদ্ধিমত্তা হিসাবে কাজ করে। এই বোর্ড শুধু রিলে অবস্থান ডাল না; এটি মোটরের পরিচয় সংরক্ষণ করে। দRexroth HFI03(উপাদান সংখ্যাR911327215) হল এনকোডার ইন্টারফেস PCB যা মোটরের শ্যাফটের প্রান্তে মাউন্ট করা হয়, ফিডব্যাক সেন্সর এবংইন্দ্র ড্রাইভ সার্ভো ড্রাইভ. যখন এই বোর্ড ব্যর্থ হয়, তখন ড্রাইভ মোটর সনাক্ত করতে পারে না, বৈধ অবস্থানের ডেটা পড়তে পারে না এবং কাজ করবে না।

সাধারণ ঘূর্ণমান এনকোডারগুলির বিপরীতে, রেক্সরথের এনকোডার বোর্ড আর্কিটেকচার সরাসরি PCB-তে গুরুত্বপূর্ণ মোটর পরামিতিগুলি সঞ্চয় করে — মডেল উপাধি, উইন্ডিং ডেটা, রেট করা বর্তমান, এবং এনকোডার-নির্দিষ্ট ক্রমাঙ্কন মানগুলি সহ। IndraDrive সিরিয়াল কমিউনিকেশনের মাধ্যমে পাওয়ার-আপে স্বয়ংক্রিয়ভাবে এই সব পড়ে। এই কারণেই একটি জেনেরিক এনকোডারে অদলবদল করা কাজ করবে না এবং কেন নির্দিষ্ট বোর্ডের অংশ নম্বর গুরুত্বপূর্ণ: ড্রাইভের ফার্মওয়্যারটি একটি স্বীকৃত ডিভাইসের প্রত্যাশা করে এবং শুধুমাত্র সঠিক রেক্সরোথ এনকোডার বোর্ড সঠিক ডেটা হ্যান্ডশেক প্রদান করে।

রেক্সরথ সার্ভো মোটরগুলিতে এনকোডার পিসিবিগুলি চাহিদাপূর্ণ পরিবেশে কাজ করে। মোটর শ্যাফ্ট হাউজিংয়ে সরাসরি মাউন্ট করা হয়, তারা মোটর বডি থেকে তাপ, ড্রাইভট্রেন থেকে কম্পন এবং কুল্যান্ট মিস্ট বা গ্রাইন্ডিং ডাস্ট থেকে সম্ভাব্য দূষণের সংস্পর্শে আসে। সময়ের সাথে সাথে, ক্যাপাসিটারগুলি হ্রাস পায়, থার্মাল সাইক্লিং থেকে সোল্ডার জয়েন্টগুলি ক্র্যাক হয় এবং অপটিক্যাল সেন্সিং উপাদানগুলি সংকেত অখণ্ডতা হারায়।

সাধারণ লক্ষণ যখন HFI003 ব্যর্থ হতে শুরু করে:

এই শর্তগুলির মধ্যে যেকোনও এনকোডার বোর্ডকে মূল্যায়নের জন্য প্রাথমিক উপাদান হিসেবে নির্দেশ করে। বোর্ডের ব্যর্থতা শেষ করার আগে এনকোডার কেবল, সংযোগকারী এবং তারের রাউটিংও পরীক্ষা করা উচিত, তবে বোর্ড ব্যর্থতা হল সবচেয়ে সাধারণ মূল কারণ একবার ক্যাবলিং বাতিল হয়ে গেলে।

Rexroth এর এনকোডার ডিজাইনের একটি গুরুত্বপূর্ণ দিক যা প্রায়ই রক্ষণাবেক্ষণ দলকে চ্যালেঞ্জ করে তা হল এনকোডার বোর্ডে এমবেড করা মোটর ডেটা মেমরি। এই বোর্ডটিকে একটি নতুন বা সংস্কারকৃত ইউনিট দিয়ে প্রতিস্থাপন করার সময়, প্রতিস্থাপনে আপনার নির্দিষ্ট মোটরের জন্য সঠিক প্যারামিটার ডেটা থাকতে হবে। একটি ভিন্ন মোটর থেকে একটি শারীরিকভাবে অভিন্ন বোর্ড ড্রাইভটিকে ভুল মোটর টাইপ পড়তে বাধ্য করবে - এর ফলে ভুল বর্তমান সীমা, ভুল কম্যুটেশন ডেটা এবং ত্রুটিগুলি যা এনকোডার সমস্যাগুলির পরিবর্তে ড্রাইভ সমস্যা হিসাবে প্রদর্শিত হতে পারে৷

HFI003 বোর্ডের স্বনামধন্য সরবরাহকারীরা হয় আপনার মোটর প্রকারের জন্য পূর্ব-প্রোগ্রাম করা ইউনিট সরবরাহ করে বা নিশ্চিত করে যে ইউনিটটি একটি সামঞ্জস্যপূর্ণ IndraDrive টেস্ট রিগ-এ যাচাই করা হয়েছে। কেনার আগে, নিশ্চিত করুন যে এনকোডার ডেটা আপনার মোটরের নেমপ্লেট স্পেসিফিকেশনের বিপরীতে যাচাই করা হয়েছে।

HFI003 এনকোডার বোর্ডটি পরিচালিত একাধিক রেক্সরথ সার্ভো মোটর পরিবারগুলিতে ব্যবহৃত হয়ইন্দ্র ড্রাইভHCS01, HCS02, এবং HCS03 ড্রাইভ পরিবার সহ কন্ট্রোলার। এই ড্রাইভ সিস্টেমগুলি ব্যাপকভাবে স্থাপন করা হয়েছে:

HFI03 সাধারণত বেশিরভাগ বাজারে স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল ডিস্ট্রিবিউশন চ্যানেলের মাধ্যমে পাওয়া যায় না—এটি রেক্সরথ সার্ভিস নেটওয়ার্ক, যোগ্য সার্ভো মোটর মেরামতের সুবিধা বা উদ্বৃত্ত শিল্প যন্ত্রাংশ বাজারের মাধ্যমে পাওয়া যায়। উদ্বৃত্ত বাজার থেকে ক্রয় করার সময়, বোর্ড হতে হবেএকটি লাইভ ইন্দ্রড্রাইভ সিস্টেমে পরীক্ষা করা হয়েছে, শুধু চাক্ষুষভাবে পরিদর্শন করা হয় না। একটি বোর্ড যা নো-লোড অবস্থার অধীনে ত্রুটি ছাড়াই চালু হয় তা এখনও বাস্তব মোটর অপারেশনের তাপ এবং বৈদ্যুতিক চাপের অধীনে ব্যর্থ হতে পারে।

কোন সরবরাহকারীকে জিজ্ঞাসা করার জন্য মূল প্রশ্ন:
