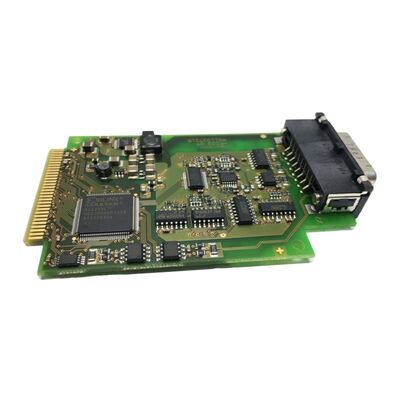

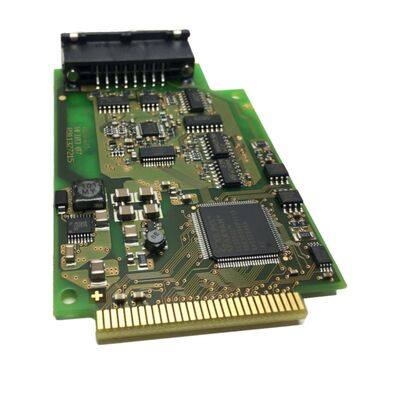

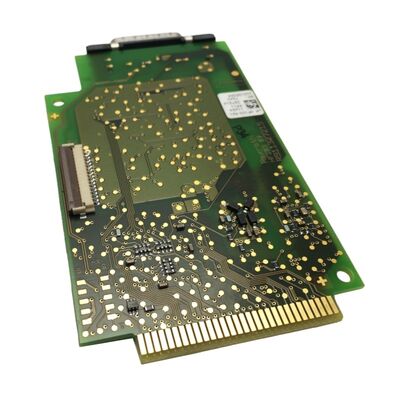

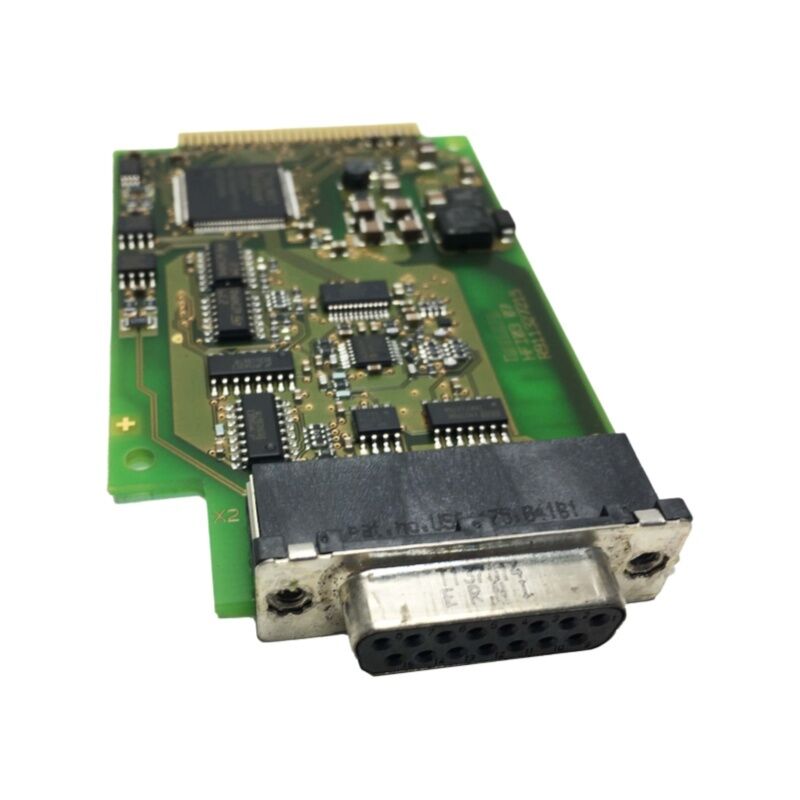

রেক্স্রোথ HFI003 R911327215 সার্ভো এনকোডার সার্কিট বোর্ড
রেক্স্রোথ সার্ভো শ্যাফ্ট কার্ড এনকোডার সার্কিট বোর্ড HFI003 07R911327215
ছোট বোর্ড যা বড় দায়িত্ব বহন করে
একটি Rexroth সার্ভো মোটর সিস্টেমে, এনকোডার সার্কিট বোর্ড মোটরের বুদ্ধিমত্তা হিসাবে কাজ করে। এই বোর্ডটি কেবল অবস্থান পালসগুলি রিলে করে না; এটি মোটরের পরিচয় সংরক্ষণ করে।রেক্স্রোথ HFI003(উপাদানের সংখ্যা)R911327215) হল এনকোডার ইন্টারফেস পিসিবি যা মোটরের শ্যাফ্টের শেষে মাউন্ট করা হয়, ফিডব্যাক সেন্সর এবংইন্দ্রড্রাইভ সার্ভো ড্রাইভযখন এই বোর্ড ব্যর্থ হয়, ড্রাইভ মোটর সনাক্ত করতে পারে না, বৈধ অবস্থান তথ্য পড়তে পারে না, এবং কাজ করবে না।
সাধারণ ঘূর্ণনশীল এনকোডারগুলির বিপরীতে, রেক্স্রোথের এনকোডার বোর্ড আর্কিটেকচারটি সমালোচনামূলক মোটর পরামিতিগুলি সরাসরি পিসিবিতে সংরক্ষণ করে, যার মধ্যে মডেলের নামকরণ, উইন্ডিং ডেটা, নামমাত্র বর্তমান,এবং এনকোডার-নির্দিষ্ট ক্যালিব্রেশন মান. ইন্ড্রাড্রাইভ সিরিয়াল যোগাযোগের মাধ্যমে পাওয়ার-আপ এ স্বয়ংক্রিয়ভাবে এই সব পাঠ করে। এই কারণেই একটি সাধারণ এনকোডার পরিবর্তন কাজ করবে না, এবং কেন নির্দিষ্ট বোর্ড অংশ সংখ্যা গুরুত্বপূর্ণঃড্রাইভের ফার্মওয়্যার একটি স্বীকৃত ডিভাইস আশা করে, এবং শুধুমাত্র সঠিক Rexroth এনকোডার বোর্ড সঠিক তথ্য হ্যান্ডশেক প্রদান করে।
উপাদান স্পেসিফিকেশন
| প্যারামিটার |
বিস্তারিত |
| পার্ট নম্বর |
HFI003 |
| উপাদান সংখ্যা |
R911327215 / 07R911327215 |
| নির্মাতা |
রেক্স্রথ (ইন্দ্রামাত) |
| উপাদান প্রকার |
সার্ভো শ্যাফ্ট এনকোডার সার্কিট বোর্ড / এনকোডার ইন্টারফেস পিসিবি |
| ফাংশন |
অবস্থান এবং গতি প্রতিক্রিয়া, মোটর পরামিতি স্টোরেজ |
| সামঞ্জস্যপূর্ণ সিস্টেম |
রেক্স্রোথ ইন্দ্রড্রাইভ সিরিজের সার্ভো ড্রাইভ |
| মাউন্ট করার স্থান |
সার্ভো মোটরের পিছনের শ্যাফ্টের শেষ |
| যোগাযোগ |
ইন্ড্রাড্রাইভ কন্ট্রোলারের সাথে সিরিয়াল এনকোডার ইন্টারফেস |
| সংরক্ষিত তথ্য |
মোটর আইডি, এনকোডার টাইপ, ক্যালিব্রেশন মান, ওয়ালিং পরামিতি |
ব্যর্থতার সাধারণ কারণ এবং লক্ষণ
রেক্স্রোথ সার্ভো মোটরগুলির এনকোডার পিসিবি কঠোর পরিবেশে কাজ করে। সরাসরি মোটর শ্যাফ্ট হাউজে মাউন্ট করা হয়, তারা মোটর শরীর থেকে তাপ, ড্রাইভট্রেন থেকে কম্পন,এবং শীতল তরল কুয়াশা বা গ্রাইন্ডিং ধুলো থেকে সম্ভাব্য দূষণসময়ের সাথে সাথে, ক্যাপাসিটরগুলি অবনমিত হয়, তাপীয় চক্রের কারণে সোল্ডার জয়েন্টগুলি ফাটতে থাকে এবং অপটিক্যাল সেন্সিং উপাদানগুলি সংকেত অখণ্ডতা হারায়।
HFI003 ব্যর্থ হতে শুরু করলে সাধারণ লক্ষণঃ
- F8022 / F2001 এনকোডার ত্রুটি বিপদাশঙ্কাইন্দ্রড্রাইভ ডিসপ্লেতে
- ড্রাইভ শুরুতে ভুল বা অচেনা মোটর টাইপ সনাক্ত করে
- অস্থির অবস্থানের প্রতিক্রিয়া যা কম গতিতে শিকার বা ড্রিফট সৃষ্টি করে
- ড্রাইভ সঠিকভাবে শুরু কিন্তু লোড অধীনে এনকোডার ত্রুটি উপর trips
- মোটর যোগাযোগের সম্পূর্ণ ক্ষতি √ ড্রাইভ কোন মোটর সনাক্ত করা হয় না
এই শর্তগুলির মধ্যে যে কোনও একটি এনকোডার বোর্ডকে মূল উপাদান হিসাবে মূল্যায়ন করতে নির্দেশ করে। বোর্ডের ব্যর্থতার সিদ্ধান্ত নেওয়ার আগে এনকোডার তার, সংযোগকারী এবং তারের রুটিংও পরীক্ষা করা উচিত,কিন্তু বোর্ড ব্যর্থতা সবচেয়ে সাধারণ মূল কারণ একবার তারের বাদ দেওয়া হয়েছে.
মোটর প্যারামিটার স্টোরেজ বিবেচনা
রেক্সরথের এনকোডার ডিজাইনের একটি গুরুত্বপূর্ণ দিক যা প্রায়শই রক্ষণাবেক্ষণ দলগুলিকে চ্যালেঞ্জ করে তা হ'ল এনকোডার বোর্ডে এমবেডেড মোটর ডেটা মেমরি।নতুন বা পুনর্নির্মাণ ইউনিট দ্বারা এই বোর্ড প্রতিস্থাপন করার সময়, প্রতিস্থাপন আপনার নির্দিষ্ট মোটর জন্য সঠিক পরামিতি তথ্য থাকতে হবে।একটি ভিন্ন মোটর থেকে একটি শারীরিকভাবে অভিন্ন বোর্ড ড্রাইভ ভুল মোটর টাইপ পড়তে কারণ হবে, ভুল কমিউটেশন ডেটা, এবং ত্রুটি যা এনকোডার সমস্যাগুলির পরিবর্তে ড্রাইভ সমস্যা হিসাবে উপস্থিত হতে পারে।
HFI003 বোর্ডের নামী সরবরাহকারীরা হয় আপনার মোটর টাইপের জন্য প্রাক-প্রোগ্রামযুক্ত ইউনিট সরবরাহ করে অথবা নিশ্চিত করে যে ইউনিটটি একটি সামঞ্জস্যপূর্ণ ইন্ড্রাড্রাইভ টেস্ট রিগে যাচাই করা হয়েছে।নিশ্চিত করুন যে আপনার মোটরের নামপ্লেটের স্পেসিফিকেশনগুলির সাথে এনকোডার ডেটা যাচাই করা হয়েছে.
অ্যাপ্লিকেশন এবং সামঞ্জস্যপূর্ণ ড্রাইভ সিস্টেম
HFI003 এনকোডার বোর্ড একাধিক Rexroth সার্ভো মোটর পরিবারের উপর পরিচালিত ব্যবহার করা হয়ইন্দ্রড্রাইভএইচসিএস০১, এইচসিএস০২ এবং এইচসিএস০৩ ড্রাইভ পরিবারগুলি সহ নিয়ামকগুলি। এই ড্রাইভ সিস্টেমগুলি ব্যাপকভাবে স্থাপন করা হয়েছেঃ
- সিএনসি মেশিন টুল ফিড এবং স্পিন্ডল অক্ষটার্নিং সেন্টার, মেশিনিং সেন্টার, মিলিং মেশিন
- মুদ্রণ এবং কাগজ প্রক্রিয়াকরণের যন্ত্রপাতি✅টেনশন এবং রেজিস্টার নিয়ন্ত্রণ অ্যাপ্লিকেশন
- প্যাকেজিং এবং ভরাট লাইন✅উচ্চ-প্রবাহিত উত্পাদনের জন্য সিঙ্ক্রোনাইজড মাল্টি-অক্ষ পজিশনিং
- প্লাস্টিকের ইনজেকশন মোল্ডিং মেশিন
