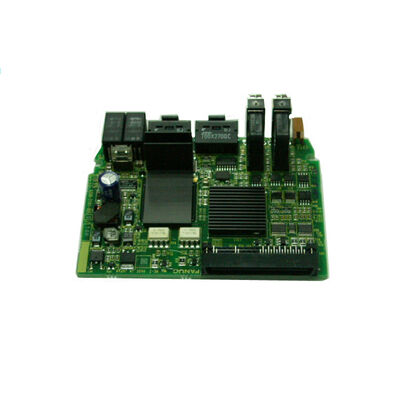

নতুন মূল প্যাকেজিং A20B-2101-0500 Fanuc PCB বোর্ড A2OB-21O1-O5OO

A20B-2101-0500 | FANUC A20B-2101 সিরিজ ড্রাইভ PCB — CNC এবং অটোমেশন ড্রাইভ সিস্টেম / জাপানে তৈরি

A20B-2101 সিরিজ — একটি ব্যাপক ড্রাইভ PCB পরিবার

A20B-2101 সিরিজটি FANUC-এর সবচেয়ে কার্যকরী বৈচিত্র্যময় PCB পরিবারগুলির মধ্যে একটিকে বিস্তৃত করে — ড্রাইভ বোর্ড এবং সার্ভো অ্যামপ্লিফায়ার, স্পিন্ডেল এমপ্লিফায়ার, পাওয়ার সাপ্লাই মডিউল এবং একাধিক প্রজন্ম এবং পণ্য পরিবার জুড়ে রোবট সার্ভো ড্রাইভের জন্য পাওয়ার বোর্ড।

সিরিজটি একটি বিস্তৃত সাংখ্যিক পরিসর কভার করে, অংশ সংখ্যার প্রতিটি গ্রুপ এই সেশন জুড়ে স্বতন্ত্র ড্রাইভ হার্ডওয়্যার ভূমিকা নিশ্চিত করে:

Beta-i SVM1 কন্ট্রোল এবং পাওয়ার বোর্ড (005x–009x):A20B-2101-0050/0051 (4i/20i/40i এবং 80i/40HVi-এর জন্য Beta-i SVM1 নিয়ন্ত্রণ PCBs) এবং A20B-2101-0090/0091 (4A এবং 20A SVM1 ভেরিয়েন্টের জন্য পাওয়ার PCBs) সহ।

বিটা iSVSP ইন্টিগ্রেটেড ড্রাইভ বোর্ড (001x–002x):A20B-2101-0012 (βiSVPM2 সার্ভো/স্পিন্ডল ড্রাইভ বোর্ড) এবং A20B-2101-0022/0025 (A06B-6134 বিটা SVSP সিরিজের জন্য ডুয়াল-অক্ষ এবং ট্রিপল-অক্ষ শক্তি PCBs) সহ।

স্পিন্ডেল এবং সার্ভো কন্ট্রোল বোর্ড (035x):ড্রাইভ এবং রোবট অ্যাপ্লিকেশনগুলিতে টাকু পরিবর্ধক নিয়ন্ত্রণের জন্য A20B-2101-0350 ক্লাস বোর্ডগুলি সহ।

পাওয়ার সাপ্লাই বোর্ড (039x):A20B-2101-0390/0391/0392/0393 পরিবার সহ — 7-সেগমেন্টের LED ডিসপ্লে এবং নয়েজ ফিল্টার সহ Alpha-i PSM হাই-পাওয়ার সাপ্লাই বোর্ড হিসাবে নিশ্চিত করা হয়েছে।

পাওয়ার বোর্ড (063x–068x–084x):A20B-2101-0631 (পাওয়ার বোর্ড), A20B-2101-0681 (পাওয়ার সাপ্লাই বোর্ড), এবং A20B-2101-0840 (পাওয়ার সংযোগ বোর্ড) সহ এই সেশনে নিশ্চিত করা হয়েছে।

A20B-2101-0500 05xx রেঞ্জ দখল করে — নিশ্চিত পাওয়ার সাপ্লাই বোর্ড (039x) এবং নিশ্চিত পাওয়ার বোর্ডের (063x) মধ্যে, এই সিরিজের একটি অবস্থান যা আলফা/বিটা সার্ভো এবং স্পিন্ডলের মধ্যে নির্দিষ্ট ড্রাইভ ইন্টারফেস বা পাওয়ার ডিস্ট্রিবিউশন ফাংশন পরিবেশনকারী বোর্ডগুলিকে কভার করে।

মূল পণ্য তথ্য

A20B-2101 আর্কিটেকচারে PCB চালান

A20B-2101 ড্রাইভ PCB গুলি নির্দিষ্ট বোর্ড ফাংশনের উপর নির্ভর করে ড্রাইভ মডিউল হার্ডওয়্যার স্ট্যাকের মধ্যে বিভিন্ন স্তর পরিবেশন করে:

কন্ট্রোল-লেয়ার বোর্ড:এই বোর্ডগুলি ডিজিটাল কমান্ড সিগন্যাল প্রক্রিয়া করে, যোগাযোগ ইন্টারফেস পরিচালনা করে এবং পাওয়ার ট্রানজিস্টরের জন্য গেট ড্রাইভ কমান্ড তৈরি করে। তারা লজিক ভোল্টেজ লেভেলে কাজ করে।

পাওয়ার-লেয়ার বোর্ড (ওয়্যারিং বোর্ড / পাওয়ার বোর্ড):এগুলি উচ্চ-কারেন্ট মোটর আউটপুট পাথ, ডিসি বাস সংযোগ এবং কারেন্ট সেন্সিং হার্ডওয়্যার বহন করে। তারা বাস ভোল্টেজ স্তরে কাজ.

ইন্টারফেস এবং বিতরণ বোর্ড (বিদ্যুৎ সংযোগ বোর্ড):এই রুট পাওয়ার সাপ্লাই রেল এবং একটি ড্রাইভ সমাবেশের মধ্যে একাধিক বোর্ডের মধ্যে সংকেত, মাল্টি-বোর্ড ড্রাইভ কনফিগারেশনের জন্য বৈদ্যুতিক ব্যাকবোন প্রদান করে।

A20B-2101-0500 এটির অন্তর্গত নির্দিষ্ট ড্রাইভ মডিউলের মধ্যে এই কার্যকরী ভূমিকাগুলির মধ্যে একটি পরিবেশন করে — এর সঠিক ফাংশনটি ইনস্টল করা মডিউলের খুচরা যন্ত্রাংশ ডকুমেন্টেশন থেকে নিশ্চিত করা হয়েছে।

অ্যাপ্লিকেশন দৃশ্যকল্প

ড্রাইভ মডিউল পিসিবি ত্রুটি:একটি FANUC CNC বা অটোমেশন ড্রাইভ সিস্টেম A20B-2101-0500 বোর্ডে একটি ত্রুটি তৈরি করে। বোর্ডটি তার অংশ নম্বর লেবেল থেকে চিহ্নিত করা হয়। প্রতিস্থাপন ড্রাইভ ফাংশন পুনরুদ্ধার করে।

কর্মশালার অতিরিক্ত তালিকা:একটি পরিষেবা সুবিধা A20B-2101-0500 রক্ষণাবেক্ষণ করে ড্রাইভ সিস্টেমগুলির জন্য একটি মজুত অতিরিক্ত হিসাবে এটি পরিষেবা দেয়।

FAQ

প্রশ্ন 1: আমি কীভাবে নিশ্চিত করব যে A20B-2101-0500 আমার ড্রাইভ মডিউলের জন্য সঠিক বোর্ড?

নির্দিষ্ট ড্রাইভ মডিউলের ভিতরে বোর্ড লেবেল থেকে অংশ নম্বর পড়ুন। যদি এটি A20B-2101-0500 পড়ে, এটি সঠিক প্রতিস্থাপন। বোর্ডের কার্যকরী ভূমিকা নিশ্চিত করতে প্রযোজ্য FANUC রক্ষণাবেক্ষণ ম্যানুয়াল-এ ড্রাইভ মডিউলের খুচরা যন্ত্রাংশের তালিকার বিরুদ্ধে ক্রস-রেফারেন্স।

প্রশ্ন 2: A20B-2101-0500 কি সার্ভো অ্যামপ্লিফায়ার বা স্পিন্ডেল অ্যামপ্লিফায়ার অ্যাপ্লিকেশনগুলিকে পরিবেশন করে?

A20B-2101 সিরিজ সার্ভো এবং স্পিন্ডেল ড্রাইভ অ্যাপ্লিকেশন উভয়ই পরিবেশন করে। একই সিরিজের নিশ্চিত বোর্ডগুলি বিটা-i SVM1 সার্ভো ড্রাইভ (005x–009x), SVSP ইন্টিগ্রেটেড ড্রাইভ (001x–002x), PSM পাওয়ার সাপ্লাই (039x), এবং বিভিন্ন পাওয়ার বোর্ড (063x–084x) কভার করে। 05xx অবস্থানে A20B-2101-0500 হোস্ট মডিউল ডকুমেন্টেশন থেকে নিশ্চিত হওয়া নির্দিষ্ট ড্রাইভ অ্যাপ্লিকেশনটি পরিবেশন করে।

প্রশ্ন 3: A20B-2101-0500 প্রতিস্থাপন কি সার্ভো বা স্পিন্ডেল পরামিতিগুলিকে প্রভাবিত করে?

না। ড্রাইভের প্যারামিটারগুলি CNC-এর প্রধান পরামিতি মেমরিতে থাকে। A20B-2101-0500 প্রতিস্থাপন করা কোনো সঞ্চিত সার্ভো বা স্পিন্ডেল প্যারামিটার মানকে প্রভাবিত করে না। প্রতিস্থাপন এবং শক্তি পুনরুদ্ধার করার পরে, ড্রাইভটি CNC এর সাথে যোগাযোগ পুনরায় স্থাপন করে এবং বিদ্যমান পরামিতিগুলির অধীনে কাজ করে।

Q4: A20B-2101-0500 অ্যাক্সেস করার আগে কী স্রাব নিরাপত্তা প্রযোজ্য?

ড্রাইভ মডিউলগুলিতে ডিসি বাস ক্যাপাসিটার থাকে যা মেইন পাওয়ার অপসারণের পরে বিপজ্জনক ভোল্টেজ ধরে রাখে। প্রযোজ্য FANUC রক্ষণাবেক্ষণ ম্যানুয়াল এর ডিসচার্জ ওয়েটিং পদ্ধতি অনুসরণ করুন এবং যেকোনো ড্রাইভ মডিউল হাউজিং খোলার আগে একটি ক্যালিব্রেটেড ভোল্টমিটার দিয়ে ডিসচার্জ যাচাই করুন।
