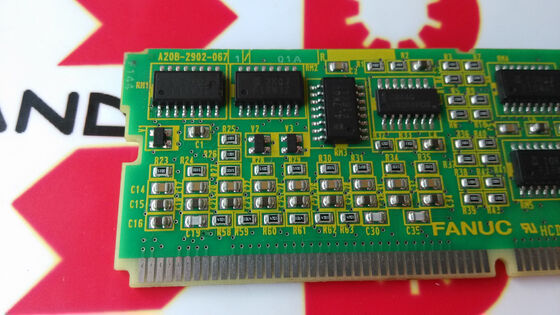

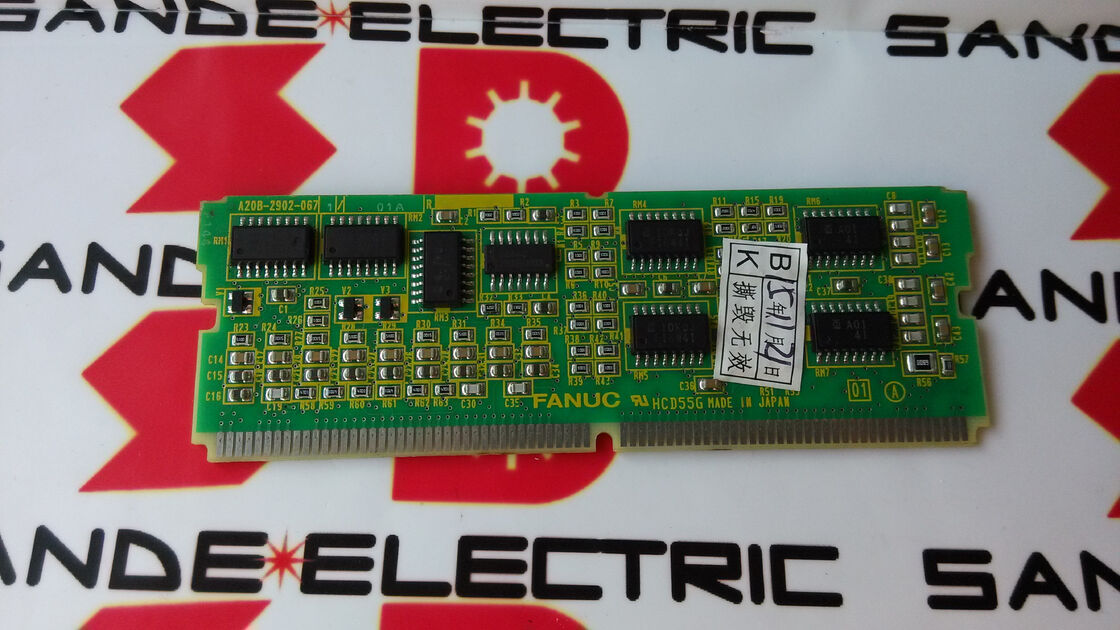

Fanuc A20B-2902-0671 স্পিন্ডল কার্ড A2OB-29O2-O671 নতুন প্যাকেজিং

A20B-2902-0671∙ FANUC বিটা আইএসভিএসপি পিসিবি মডিউল ∙ বিটা আই সিরিজ ইন্টিগ্রেটেড সার্ভো / স্পিন্ডল এম্প্লিফায়ার / প্লাগ-ইন ইন্টারনাল বোর্ড

বিটা আইএসভিএসপি ∙ কমপ্যাক্ট অল-ইন-ওয়ান ড্রাইভ ইউনিট

FANUC Beta iSVSP একটি কম্প্যাক্ট, ইন্টিগ্রেটেড এম্প্লিফায়ার যা একটি একক হাউজে তিনটি ড্রাইভ ফাংশনকে একত্রিত করেঃ

ডিসি বাস পাওয়ার সাপ্লাই (পিএসইউ):সার্ভো এবং স্পিন্ডল আউটপুট পর্যায়গুলিকে খাওয়ানো ডিসি বাস ভোল্টেজে এসি মেইন পাওয়ারকে রূপান্তর করে, যা অন্যথায় একটি সম্পূর্ণ আলফা-আই ক্যাবিনেটে একটি পৃথক পিএসএম (পাওয়ার সাপ্লাই মডিউল) প্রয়োজন হবে.

সার্ভো অক্ষ নিয়ন্ত্রণ (এসভি):এক বা একাধিক মেশিন অক্ষের উপর সার্ভো মোটর নিয়ন্ত্রণ করে, বর্তমান নিয়ন্ত্রণ লুপ এবং অবস্থান নিয়ন্ত্রিত অক্ষ গতি জন্য FSSB যোগাযোগ চালায়।

স্পিন্ডল কন্ট্রোল (SP):গতি নিয়ন্ত্রণ, দিকনির্দেশনা এবং ধ্রুবক পৃষ্ঠ গতি ফাংশন জন্য মেশিন স্পিন্ডল মোটর নিয়ন্ত্রণ করে।

Integrating all three into the βiSVSP (Beta i SVSP) unit is designed for small CNC machine tools where cabinet space is limited — simple 2-axis or 3-axis turning centres and small machining centres where the Alpha-i's separate module cabinet would be oversized. এসভিএসপি ইউনিট একটি পৃথক পিএসএম + এসভিএম + এসপিএম সংমিশ্রণের তুলনায় উল্লেখযোগ্যভাবে কম ক্যাবিনেট ভলিউম নেয়।

পণ্য সম্পর্কিত মূল তথ্য

পিসিবি মডিউল ∙ এসভিএসপি ইউনিটের অভ্যন্তরীণ উপাদান

বিটা আইএসভিএসপি এম্প্লিফায়ার হাউজিংয়ের মধ্যে, বেশ কয়েকটি পিসিবি ইন্টিগ্রেটেড ড্রাইভ ফাংশনগুলি বাস্তবায়নের জন্য একসাথে কাজ করে।A20B-2902-0671 হল এই অভ্যন্তরীণ PCB মডিউলগুলির মধ্যে একটি প্লাগ-ইন কন্যা বোর্ড যা SVSP এর ইলেকট্রনিক্স স্ট্যাকের মধ্যে একটি নির্দিষ্ট সার্কিট ফাংশন সরবরাহ করে.

A20B-2902 সিরিজ, যেমন এই সিরিজের অন্য কোথাও আলোচনা করা হয়েছে, মেমরি মডিউল থেকে সার্ভো কন্ট্রোল মডিউল থেকে স্পিন্ডল কন্ট্রোল মডিউল পর্যন্ত প্লাগ-ইন কন্যা বোর্ডের বিস্তৃত পরিসীমা জুড়ে।A20B-2902-0671 বিশেষভাবে Beta iSVSP অ্যাপ্লিকেশনের সাথে মেলে, এই মডিউল পজিশনে এসভিএসপি দ্বারা প্রয়োজনীয় যে কোন সার্কিট ফাংশন প্রদান করে।

যখন এই পিসিবি মডিউল ব্যর্থ হয়, তখন এটি বিটা আইএসভিএসপি এর ভিতরে সরবরাহ করে এমন ফাংশনটি হ্রাস পায় যা সম্পূর্ণ এসভিএসপি ইউনিট অ্যালার্ম, একটি নির্দিষ্ট ড্রাইভ ফাংশন (সার্ভো অক্ষ, স্পিন্ডল) এর ব্যর্থতার মতো প্রকাশ করতে পারে,অথবা পাওয়ার সাপ্লাই), অথবা এই মডিউলের অপারেটিং স্টেটসের সাথে সম্পর্কিত বিরতিপূর্ণ ত্রুটি আচরণ।

বিটা আই সিরিজ ∙ ফ্যানুকের ইকোনমি ড্রাইভ প্ল্যাটফর্ম

বেটা আই সিরিজ (βi সিরিজ) হল ফ্যানুকের অর্থনীতি ড্রাইভ পণ্য লাইন, যা ক্ষমতা এবং খরচ উভয় ক্ষেত্রেই আলফা-আই সিরিজের নীচে অবস্থিত।যখন আলফা-আই একটি বিস্তৃত শক্তি পরিসীমা জুড়ে উচ্চ কার্যকারিতা servo এবং স্পিন্ডল ফাংশন সমর্থন করে, বিটা আই এর লক্ষ্যঃ

ক্ষুদ্র যন্ত্রপাতিঃ২ বা ৩ অক্ষের সিএনসি টার্ন, ছোট মেশিনিং সেন্টার এবং প্রশিক্ষণ মেশিন যেখানে আলফা-আই এর পারফরম্যান্স আবরণ অ্যাপ্লিকেশনটির প্রয়োজনীয়তা অতিক্রম করে।

খরচ-অপ্টিমাইজড ইনস্টলেশনঃযেখানে প্রতি ইউনিট ড্রাইভের খরচ গুরুত্বপূর্ণ এবং মেশিনের চক্রের প্রয়োজনীয়তা বিটা আই এর সক্ষমতা পরিসরের মধ্যে ফিট করে।

স্পেস সীমিত ক্যাবিনেটঃএসভিএসপি ভেরিয়েন্টের ইন্টিগ্রেটেড ডিজাইনটি তিনটি মডিউল আলফা-আই কনফিগারেশনের তুলনায় ক্যাবিনেটের পদচিহ্ন হ্রাস করে।

A20B-2902-0671 এই প্ল্যাটফর্মের একটি অংশ যা একটি অভ্যন্তরীণ সার্কিট মডিউল সরবরাহ করে যা বিটা আইএসভিএসপিকে এর সমন্বিত সার্ভো, স্পিন্ডল এবং পাওয়ার সাপ্লাই ফাংশন সরবরাহ করতে সহায়তা করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

বিটা আইএসভিএসপি ইউনিট ত্রুটিঃএকটি বিটা আইএসভিএসপি ড্রাইভ ইউনিট ব্যবহার করে একটি ছোট সিএনসি টার্নিং সেন্টার একটি অ্যালার্ম তৈরি করে যা স্বাভাবিক অপারেশনকে বাধা দেয়। ডায়াগনস্টিক A20B-2902-0671 মডিউলকে ব্যর্থ অভ্যন্তরীণ উপাদান হিসাবে সনাক্ত করে।SVSP ইউনিট মধ্যে এই মডিউল প্রতিস্থাপন স্বাভাবিক ড্রাইভ অপারেশন পুনরুদ্ধার.

এসভিএসপি ইউনিটের রক্ষণাবেক্ষণঃএকটি বিটা আইএসভিএসপি ইউনিটের পরিকল্পিত রক্ষণাবেক্ষণের সময়,A20B-2902-0671 মডিউলটি বোর্ড-স্তরের আপডেটের অংশ হিসাবে প্রতিস্থাপন করা হয় ¢ এই মডিউলের পরিষেবা জীবনকে উচ্চ-ডুয়িং-চক্র উত্পাদন অ্যাপ্লিকেশনগুলিতে পুনরায় সেট করা হয়.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A20B-2902-0671 কে সম্পূর্ণ বিটা iSVSP ইউনিটের সাথে প্রতিস্থাপন করা দরকার, নাকি এই মডিউলটি পৃথকভাবে প্রতিস্থাপন করা যেতে পারে?

A20B-2902-0671 হল SVSP ইউনিটের ভিতরে একটি পৃথক প্লাগ-ইন মডিউল, সম্পূর্ণ ইউনিট নয়। যদি ত্রুটি নির্ণয় এই নির্দিষ্ট মডিউলটি ব্যর্থতার পয়েন্ট হিসাবে নিশ্চিত করে,শুধুমাত্র A20B-2902-0671 প্রতিস্থাপন সঠিক এবং খরচ কার্যকর মেরামত কর্মসম্পূর্ণ SVSP ইউনিট প্রতিস্থাপন শুধুমাত্র যখন একাধিক অভ্যন্তরীণ উপাদান ক্ষতিগ্রস্ত হয় বা যখন SVSP হাউজিং নিজেই আপোষ করা হয় প্রয়োজন হয়।

প্রশ্ন ২ঃ A20B-2902-0671 এর ব্যর্থতার ফলে কোন ড্রাইভ ফাংশনগুলি প্রভাবিত হতে পারে?

স্পেসিফিক ড্রাইভ ফাংশন প্রভাবিত বিটা iSVSP আর্কিটেকচারের মধ্যে A20B-2902-0671 এর সার্কিট ভূমিকা উপর নির্ভর করে। একটি মডিউল ত্রুটি servo অক্ষ নিয়ন্ত্রণ, স্পিন্ডল নিয়ন্ত্রণ,অথবা পাওয়ার সাপ্লাই রেগুলেশন ফাংশন ∙ অথবা তিনটি একই সাথে যদি মডিউলটি সকল ফাংশনের মধ্যে একটি সাধারণ রিসোর্স সরবরাহ করেএসভিএসপি ইউনিট দ্বারা প্রদর্শিত অ্যালার্ম কোডটি কোন ফাংশনটি হুমকির সম্মুখীন হয়েছে তা সংকীর্ণ করে।

প্রশ্ন ৩ঃ A20B-2902-0671 কি সব বিটা আইএসভিএসপি মডেল রেটিং এর সাথে সামঞ্জস্যপূর্ণ?

বিটা আইএসভিএসপি একাধিক বর্তমান রেটিং (উদাহরণস্বরূপ, এসভিএসপি 20/20, 20/40 ইত্যাদি) এবং ইনপুট ভোল্টেজ ভেরিয়েন্টে পাওয়া যায়।A20B-2902-0671 একাধিক রেটিং জুড়ে সাধারণ বা একটি রেটিং নির্দিষ্ট SVSP এর অভ্যন্তরীণ PCB নকশা উপর নির্ভর করে. নির্দিষ্ট SVSP ইউনিটের খুচরা যন্ত্রাংশের তালিকা থেকে নিশ্চিত করুন মডিউলের নামের প্লেট এবং FANUC Beta i সিরিজের রক্ষণাবেক্ষণ ম্যানুয়াল থেকে সনাক্তযোগ্য অর্ডার করার আগে।

প্রশ্ন ৪ঃ বিটা আইএসভিএসপি-র ভিতরে এ২০বি-২৯০২-০৬৭১-এ প্রবেশের আগে কোন নিরাপত্তা ব্যবস্থা গ্রহণ করা উচিত?

বিটা আইএসভিএসপিতে একটি ইন্টিগ্রেটেড ডিসি বাস ক্যাপাসিটর ব্যাংক রয়েছে। এর কমপ্যাক্ট আকার সত্ত্বেও, এসি মেইন পাওয়ার সরানোর পরে ক্যাপাসিটরগুলি বিপজ্জনক ভোল্টেজ ধরে রাখে।FANUC Beta i সিরিজের ম্যানেজমেন্ট ম্যানুয়ালে অভ্যন্তরীণ অ্যাক্সেসের আগে নির্দিষ্ট SVSP মডেলের জন্য প্রয়োজনীয় ডিসচার্জ অপেক্ষা সময় নির্দিষ্ট করা হয়েছেঅভ্যন্তরীণ মডিউলগুলি পরিচালনা করার আগে চার্জ সূচক এলইডি পর্যবেক্ষণ করুন এবং একটি ক্যালিব্রেটেড ডিসি ভোল্টমিটার দিয়ে নিষ্কাশন যাচাই করুন।

প্রশ্ন ৫ঃ বিটা আইএসভিএসপি এবং বিটা আইএসভি (শুধুমাত্র সার্ভো) ইউনিটের মধ্যে পার্থক্য কী?

বিটা আইএসভি (সার্ভো) ইউনিট শুধুমাত্র সার্ভো অক্ষ নিয়ন্ত্রণ প্রদান করে ¢ এটি একটি পৃথক পাওয়ার সাপ্লাই থেকে ডিসি বাস শক্তি গ্রহণ করে এবং ইন্টিগ্রেটেড স্পিন্ডল বা পাওয়ার সাপ্লাই ফাংশন অন্তর্ভুক্ত করে না।বিটা আইএসভিএসপি (সার্ভো / স্পিন্ডল / পাওয়ার) কমপ্যাক্ট অল-ইন-ওয়ান ইউনিট তৈরি করতে ইন্টিগ্রেটেড স্পিন্ডল নিয়ন্ত্রণ এবং একটি ইন্টিগ্রেটেড ডিসি বাস পাওয়ার সাপ্লাই যুক্ত করে. A20B-2902-0671 SVSP ভেরিয়েন্টের জন্য নির্দিষ্ট এটি কেবলমাত্র SV-ইন ইউনিটগুলির একটি মডিউল নয়।
