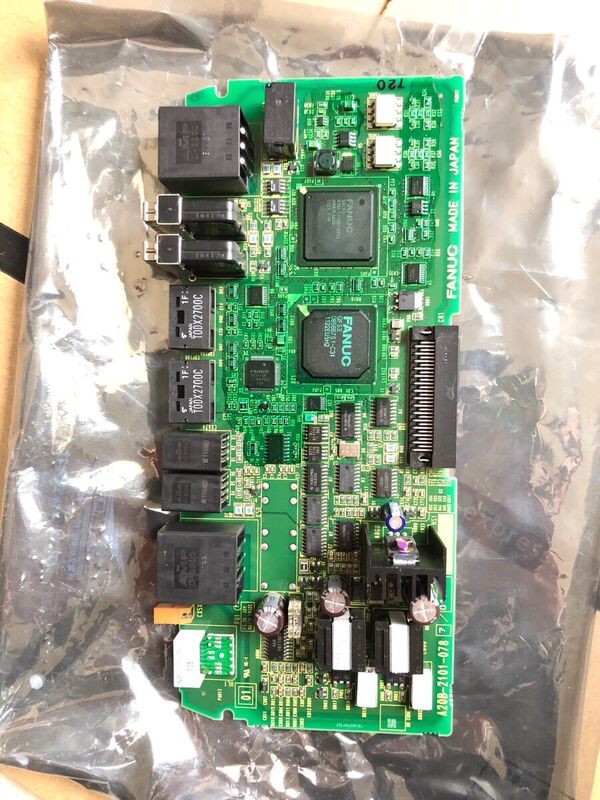

Fanuc A20B-2101-0787 একক অক্ষ কার্ড

A20B-2101-0787 | FANUC A20B-2101 সিরিজ সার্ভো / স্পিন্ডল ড্রাইভ PCB — আলফা-আই ড্রাইভ সিস্টেম কন্ট্রোল বোর্ড / CNC রিপ্লেসমেন্ট স্পেয়ার

A20B-2101 — আলফা-আই জেনারেশনের জন্য ড্রাইভ বোর্ড সিরিজ

A20B-2101 সিরিজ হল FANUC-এর ড্রাইভ কন্ট্রোল এবং পাওয়ার PCB-এর পরিবার যা সার্ভো এবং স্পিন্ডেল এমপ্লিফায়ার মডিউলগুলির আলফা-আই প্রজন্মের জন্য। এই সিরিজের বোর্ডগুলি বিভিন্ন ধরণের কার্যকরী ধরণের বিস্তৃত:

সার্ভো পরিবর্ধক নিয়ন্ত্রণ বোর্ড:ডুয়াল-চ্যানেল এইচআরভি সার্ভো ড্রাইভ বোর্ড (AISV সিরিজ) সহ, সার্ভো মোটর নিয়ন্ত্রণের জন্য বর্তমান নিয়ন্ত্রণ লুপ প্রক্রিয়াকরণ এবং FSSB ইন্টারফেস প্রদান করে। A20B-2101-0041 (2-অক্ষ) এবং A20B-2101-0042 (3-অক্ষ) এর মতো সংখ্যাগুলি স্ট্যান্ডার্ড AISV কনফিগারেশনগুলিকে কভার করে।

টাকু পরিবর্ধক নিয়ন্ত্রণ বোর্ড:আলফা iB স্পিন্ডল পরিবর্ধক নিয়ন্ত্রণ সহ (যেমন, 6220 সিরিজের স্পিন্ডেলের জন্য A20B-2101-0870), স্পিন্ডেল গতি, ওরিয়েন্টেশন এবং আউটপুট বর্তমান নিয়ন্ত্রণ।

পাওয়ার এবং পিএসএম বোর্ড:বৃহত্তর পরিবর্ধক সমাবেশের মধ্যে উচ্চ-ভোল্টেজ PSM ভেরিয়েন্ট এবং পাওয়ার স্টেজ সমর্থনের জন্য বোর্ড।

βi সিরিজ সার্ভো বোর্ড:FANUC-এর βi কমপ্যাক্ট সার্ভো এমপ্লিফায়ারের জন্য A20B-2101-0050 এবং A20B-2101-0051 বোর্ডগুলি সহ (যথাক্রমে 200V এবং 400V ইনপুট)।

A20B-2101-0787 এই সিরিজের মধ্যে একটি নির্দিষ্ট অবস্থান দখল করে, ড্রাইভ অ্যাপ্লিকেশনটি পরিবেশন করে যার জন্য এটি ডিজাইন করা হয়েছিল।

মূল পণ্য তথ্য

আলফা-আই মডিউলগুলিতে বোর্ড-স্তরের পরিষেবাযোগ্যতা

FANUC-এর আলফা-আই সার্ভো এবং স্পিন্ডল অ্যামপ্লিফায়ার মডিউলগুলি অভ্যন্তরীণভাবে প্রতিস্থাপনযোগ্য PCBগুলির সাথে নির্মিত। একটি সাধারণ মডিউলে একটি ওয়্যারিং বোর্ড (প্যাসিভ কানেক্টর লেয়ার) এবং এক বা একাধিক সক্রিয় PCB- কন্ট্রোল লজিক, গেট ড্রাইভ এবং পাওয়ার ডিস্ট্রিবিউশন বোর্ড থাকে। এই স্তরযুক্ত নকশা লক্ষ্যযুক্ত PCB-স্তরের প্রতিস্থাপন সম্ভব করে তোলে:

ভুল আলাদা থাকা:যখন নির্ণয় একটি বোর্ড ত্রুটি নিশ্চিত করে, শুধুমাত্র সেই বোর্ডের প্রতিস্থাপন প্রয়োজন। অন্যান্য বোর্ড এবং মডিউল হাউজিং জায়গায় রয়ে গেছে।

পরামিতি সংরক্ষণ:মোটর প্যারামিটার এবং সার্ভো লাভগুলি CNC এর মেমরিতে থাকে — ড্রাইভ বোর্ডে নয়। A20B-2101-0787 প্রতিস্থাপন করা CNC প্যারামিটার সেটিংসকে প্রভাবিত করে না।

খরচ দক্ষতা:PCB-স্তরের প্রতিস্থাপন সম্পূর্ণ মডিউল প্রতিস্থাপনের তুলনায় যথেষ্ট কম ব্যয়বহুল, বিশেষ করে উচ্চ-শক্তি মডিউল ভেরিয়েন্টের জন্য।

অ্যাপ্লিকেশন দৃশ্যকল্প

আলফা-আই ড্রাইভ মডিউল মেরামত:একটি FANUC সার্ভো বা টাকু পরিবর্ধক মডিউল নিশ্চিত অক্ষত মোটর এবং তারের সাথে একটি অবিরাম অ্যালার্ম তৈরি করে। বোর্ড-স্তরের রোগ নির্ণয় A20B-2101-0787 কে ব্যর্থ উপাদান হিসেবে চিহ্নিত করে। প্রতিস্থাপন স্বাভাবিক ড্রাইভ অপারেশন পুনরুদ্ধার.

পরিকল্পিত রক্ষণাবেক্ষণের অতিরিক্ত:Alpha-i ড্রাইভ মডিউলগুলির একটি বহর বজায় রাখার একটি সুবিধা A20B-2101-0787 একটি প্রস্তুত-টু-ফিট মেরামতের অতিরিক্ত হিসাবে স্টক করে, একটি পরিকল্পিত রক্ষণাবেক্ষণ উইন্ডো চলাকালীন বোর্ড-স্তরের ব্যর্থতার দ্রুত প্রতিক্রিয়া সক্ষম করে।

FAQ

প্রশ্ন 1: আমি কীভাবে নিশ্চিত করব যে A20B-2101-0787 আমার ড্রাইভ মডিউলের জন্য সঠিক প্রতিস্থাপন বোর্ড?

নির্দিষ্ট আলফা-আই মডিউলের ভিতরে বোর্ড লেবেল থেকে সরাসরি অংশ নম্বর পড়ুন। যদি লেবেলটি A20B-2101-0787 পড়ে, এটি নিশ্চিত প্রতিস্থাপন। সেই মডিউলের মধ্যে বোর্ডের স্লট এবং কার্যকারিতা যাচাই করার জন্য প্রযোজ্য মডিউল মডেলের জন্য FANUC Alpha-i রক্ষণাবেক্ষণ ম্যানুয়াল-এ ড্রাইভ মডিউলের খুচরা যন্ত্রাংশের তালিকার বিরুদ্ধে ক্রস-চেক করুন।

প্রশ্ন 2: A20B-2101-0787 সম্পূর্ণ মডিউলটি অপসারণ না করে কি একটি স্বতন্ত্র বোর্ড হিসাবে প্রতিস্থাপন করা যেতে পারে?

A20B-2101-0787 অ্যাক্সেস করার জন্য ড্রাইভ ক্যাবিনেট থেকে অ্যামপ্লিফায়ার মডিউলটি সরানো এবং এর হাউজিং খোলার প্রয়োজন। একবার মডিউলটি বেঞ্চে থাকলে, স্ট্যাকের তারের বোর্ড বা অন্যান্য অক্ষত বোর্ডগুলিকে বিরক্ত না করে নির্দিষ্ট বোর্ডটি সরানো এবং প্রতিস্থাপন করা যেতে পারে। বোর্ড নিষ্কাশন পদ্ধতির জন্য নির্দিষ্ট মডিউল প্রকারের জন্য FANUC মডিউল পরিষেবা ডকুমেন্টেশন এবং যেকোন ধারণ বন্ধনকারী প্রয়োজনীয়তা পড়ুন।

Q3: A20B-2101-0787 ফিট করার জন্য কি সার্ভো বা স্পিন্ডেল প্যারামিটার পুনরায় প্রবেশের প্রয়োজন হয়?

না। সমস্ত সার্ভো এবং স্পিন্ডেল প্যারামিটার ড্রাইভ বোর্ডে নয়, CNC এর প্রধান প্যারামিটার মেমরিতে সংরক্ষণ করা হয়। প্রতিস্থাপন বোর্ড ফিট করার পরে এবং শক্তি পুনরুদ্ধার করার পরে, CNC মডিউলের সাথে যোগাযোগ পুনরায় স্থাপন করে এবং বিদ্যমান প্যারামিটার সেট স্বয়ংক্রিয়ভাবে প্রয়োগ করে। যাচাই করুন যে ড্রাইভটি স্বাভাবিক প্রস্তুতি অর্জন করে এবং মেশিনটিকে উত্পাদনে ফিরিয়ে দেওয়ার আগে কম-গতির পরীক্ষা চালায়।

প্রশ্ন 4: A20B-2101-0787 অ্যাক্সেস করার জন্য একটি আলফা-আই মডিউল খোলার আগে কোন ডিসচার্জ নিরাপত্তা পদক্ষেপগুলি প্রযোজ্য?

আলফা-আই মডিউলের ডিসি বাস ক্যাপাসিটারগুলি মেইন পাওয়ার অপসারণের পরে বিপজ্জনক ভোল্টেজ ধরে রাখে। FANUC Alpha-i রক্ষণাবেক্ষণ ম্যানুয়াল-এ উল্লেখিত ডিসচার্জ ব্যবধানের জন্য অপেক্ষা করুন — সাধারণত চার্জ নির্দেশক LED নির্বাপক দ্বারা নির্দেশিত — অথবা মডিউল হাউজিং খোলার আগে বাসটি নিরাপদ থ্রেশহোল্ডের নীচে রয়েছে তা নিশ্চিত করতে একটি ক্যালিব্রেটেড DC ভোল্টমিটার দিয়ে পরিমাপ করুন। মডিউলটি কয়েক মিনিটের জন্য বন্ধ থাকলেও এই পদক্ষেপটি কখনই বাইপাস করবেন না।

প্রশ্ন 5: A20B-2101-0787 কি CNC মেশিনিং অ্যাপ্লিকেশনের জন্য নির্দিষ্ট, নাকি রোবট ড্রাইভ সিস্টেমেও ব্যবহৃত হয়?

A20B-2101 সিরিজ CNC মেশিন টুল ড্রাইভ সিস্টেম এবং FANUC রোবট সার্ভো ড্রাইভ অ্যাপ্লিকেশন উভয়ই পরিবেশন করে, কারণ ড্রাইভ হার্ডওয়্যার আর্কিটেকচার এই পণ্য লাইন জুড়ে ভাগ করা হয়। A20B-2101-0787 এর নির্দিষ্ট স্থাপনা হোস্ট সিস্টেমের উপর নির্ভর করে যেখানে এটি ইনস্টল করা হয়েছে। প্রতিস্থাপনের আগে ড্রাইভ মডিউলের ডকুমেন্টেশন থেকে হোস্ট সিস্টেমের ধরন — CNC বা রোবট কন্ট্রোলার — নিশ্চিত করুন।
