A16B-2202-0753 Fanuc A16B22020753 বোর্ড ভাল অবস্থায় পরীক্ষা করা হয়েছে

A16B-2202-0753 | FANUC আলফা SVM2-12/12 সার্ভো এমপ্লিফায়ার PCB — টাইপ-এ এবং FSSB ইন্টারফেস / 24VDC লজিক / ওভারকারেন্ট এবং ওভারটেম্প সুরক্ষা

SVM2-12/12 — দুটি অক্ষ, একটি মডিউল

FANUC আলফা SVM2-12/12 হল একটি দ্বি-অক্ষ সার্ভো এমপ্লিফায়ার মডিউল। "SVM2" মানে একটি ভৌত ​​হাউজিং-এ দুটি অক্ষ। "12/12" দুটি অক্ষের প্রতিটির জন্য 12A ক্রমাগত রেট আউটপুট কারেন্ট নির্দেশ করে। দুটি সার্ভোমোটর - প্রতি অক্ষে একটি - স্বাধীনভাবে চালায়, কিন্তু মডিউলের ভিতরে একই ভাগ করা ডিসি বাস সংযোগ থেকে।

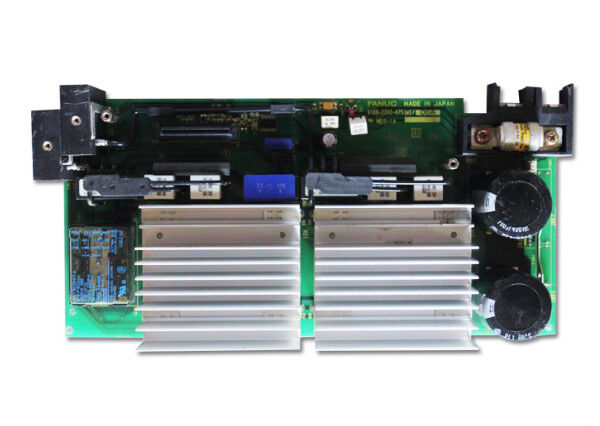

A16B-2202-0753 হল এই মডিউলের ভিতরে প্রিন্ট করা সার্কিট বোর্ড — নিয়ন্ত্রণ ইলেকট্রনিক্স যা CNC থেকে সার্ভো কমান্ড ব্যাখ্যা করে, উভয় অক্ষের জন্য বর্তমান নিয়ন্ত্রণ লুপ চালায়, এনকোডার প্রতিক্রিয়া প্রক্রিয়া করে, সুরক্ষা লজিক চালায় এবং পাওয়ার ডিভাইসগুলিতে গেট ড্রাইভ সংকেত তৈরি করে।

কী স্পেসিফিকেশন

সুরক্ষা বৈশিষ্ট্য

A16B-2202-0753 উভয় অক্ষ চ্যানেলের জন্য সুরক্ষা প্রয়োগ করে:

ওভারকারেন্ট সুরক্ষা:নিরাপদ সীমা অতিক্রম করে আউটপুট কারেন্ট সনাক্ত করে এবং পাওয়ার ডিভাইসগুলি ক্ষতিগ্রস্ত হওয়ার আগে ড্রাইভটি ট্রিপ করে।

ওভারভোল্টেজ সুরক্ষা:ডিসি বাস ভোল্টেজ নিরীক্ষণ করে। বাসের ভোল্টেজ রেট করা সর্বোচ্চ (পুনরুত্থান বা সরবরাহ ক্ষণস্থায়ী থেকে) এর উপরে উঠলে, সুরক্ষা সার্কিট ট্রিগার করে।

শর্ট সার্কিট সুরক্ষা:মোটর টার্মিনাল বা মোটর কেবলে একটি কম-প্রতিবন্ধকতা ত্রুটি সনাক্ত করে এবং অবিলম্বে প্রভাবিত অক্ষ আউটপুট নিষ্ক্রিয় করে।

অতিরিক্ত তাপমাত্রা সুরক্ষা:থার্মিস্টরের মাধ্যমে হিটসিঙ্কের তাপমাত্রা নিরীক্ষণ করে। যদি তাপমাত্রা অ্যালার্ম থ্রেশহোল্ডে বেড়ে যায়, তাপীয় ক্ষতি হওয়ার আগেই ড্রাইভটি ট্রিপ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

SVM2-12/12 PCB ফল্ট:একটি দ্বি-অক্ষ সার্ভো পরিবর্ধক মডিউল একটি অক্ষ অ্যালার্ম তৈরি করে যা পরিষ্কার করা যায় না। তারের বোর্ড এবং পাওয়ার ডিভাইসগুলি সঠিকভাবে পরীক্ষা করে। A16B-2202-0753 কন্ট্রোল PCB কে ফল্ট উৎস হিসেবে চিহ্নিত করা হয়েছে। প্রতিস্থাপন উভয় অক্ষ চ্যানেল পুনরুদ্ধার করে।

এফএসএসবি-টু-টাইপ-এ সিস্টেম:টাইপ-এ সার্ভো ড্রাইভ সহ একটি মেশিনিং সেন্টার একটি FSSB-সক্ষম প্রতিস্থাপন SVM2-12/12 দিয়ে আপগ্রেড করা হয়েছে। A16B-2202-0753 PCB পরিবর্তন ছাড়াই উভয় প্রকারের পরিবেশন করে।

FAQ

প্রশ্ন 1: A16B-2202-0753 কি ওয়্যারিং বোর্ড নাকি SVM2-12/12-এ কন্ট্রোল PCB?

A16B-2202-0753 হল নিয়ন্ত্রণ PCB (ইলেকট্রনিক প্রক্রিয়াকরণ স্তর)। ওয়্যারিং বোর্ড - প্যাসিভ সংযোগকারী ইন্টারফেস স্তর - হল A16B-2202-0750, একটি পৃথক বোর্ড যা DC বাস, মোটর কেবল, এনকোডার সংযোগকারী এবং CNC ইন্টারফেস তারের সাথে শারীরিক সংযোগগুলি পরিচালনা করে। দুটি বোর্ড SVM2-12/12 মডিউল হাউজিং এর ভিতরে একসাথে কাজ করে।

প্রশ্ন 2: A16B-2202-0753 প্রতিস্থাপনের জন্য কি সার্ভো প্যারামিটার পরিবর্তনের প্রয়োজন হয়?

না। সার্ভো প্যারামিটার (অক্ষ লাভ, এনকোডারের ধরন, বর্তমান সীমা) CNC এর প্রধান প্যারামিটার মেমরিতে সংরক্ষণ করা হয়, সার্ভো এমপ্লিফায়ার PCB-তে নয়। A16B-2202-0753 প্রতিস্থাপন করা CNC এর প্যারামিটার সেটকে প্রভাবিত না করে নিয়ন্ত্রণ হার্ডওয়্যার পুনরুদ্ধার করে। প্রতিস্থাপন ফিট করার পরে, মেশিনটিকে সম্পূর্ণ উত্পাদন চক্রে ফিরিয়ে দেওয়ার আগে সমস্ত অক্ষগুলি কম গতিতে সার্ভো-রেডি স্ট্যাটাস অর্জন করেছে কিনা তা যাচাই করুন।

Q3: DC বাস ভোল্টেজ কি যে SVM2-12/12 থেকে কাজ করে?

SVM2-12/12 PSM (পাওয়ার সাপ্লাই মডিউল) দ্বারা সরবরাহকৃত DC বাস থেকে ড্র করে, যা একটি 200-230VAC ইনপুট থেকে 283–325VDC প্রদান করে। স্পেসিফিকেশনে উল্লিখিত 24VDC শুধুমাত্র কন্ট্রোল বোর্ডের জন্য যুক্তি/ইন্টারফেস সরবরাহ, মোটর ড্রাইভ ভোল্টেজ নয়। মোটর আউটপুট স্টেজ হাই-ভোল্টেজ ডিসি বাস থেকে কাজ করে।

Q4: A16B-2202-0753 সম্পূর্ণ SVM2-12/12 মডিউল না সরিয়ে স্বাধীনভাবে প্রতিস্থাপন করা যাবে?

PCB হল SVM2-12/12 মডিউলের একটি অভ্যন্তরীণ উপাদান। A16B-2202-0753 অ্যাক্সেস করার জন্য, মডিউলটি ড্রাইভ ক্যাবিনেট থেকে সরাতে হবে এবং খুলতে হবে। তারের বোর্ড মডিউল হাউজিং এ থাকাকালীন PCB বের করে প্রতিস্থাপন করা যেতে পারে। পুনরায় একত্রিত করার পরে, মডিউলটি পুনরায় ইনস্টল এবং পরীক্ষা করা হয়। সম্পূর্ণ মডিউল অপসারণ প্রয়োজন, কিন্তু প্রতিস্থাপনের জন্য মডিউলের বাইরে কোনো পুনঃস্থাপনের প্রয়োজন হয় না।

প্রশ্ন 5: SVM2 সিরিজে A16B-2202-0750, 0751, 0752 এবং 0753-এর মধ্যে পার্থক্য কী?

এগুলি বিভিন্ন SVM2 বর্তমান রেটিং কনফিগারেশনের জন্য বিভিন্ন বোর্ড:

• A16B-2202-0750: SVM2-12/12 এর জন্য ওয়্যারিং বোর্ড
• A16B-2202-0751: SVM2-12/20 এর জন্য ওয়্যারিং বোর্ড
• A16B-2202-0752: SVM2-20/20 এর জন্য ওয়্যারিং বোর্ড
• A16B-2202-0753: SVM2-12/12 (Type-A এবং FSSB) এর জন্য PCB নিয়ন্ত্রণ করুন

ওয়্যারিং বোর্ড (0750-0752) বিভিন্ন বর্তমান স্তরের জন্য শারীরিক সংযোগকারী কনফিগারেশন পরিচালনা করে। A16B-2202-0753 হল কন্ট্রোল বোর্ড, ওয়্যারিং বোর্ড নয়। ভুল কম্পোনেন্ট টাইপ প্রাপ্তি এড়াতে সঠিক অংশ নম্বর দ্বারা অর্ডার করুন।
