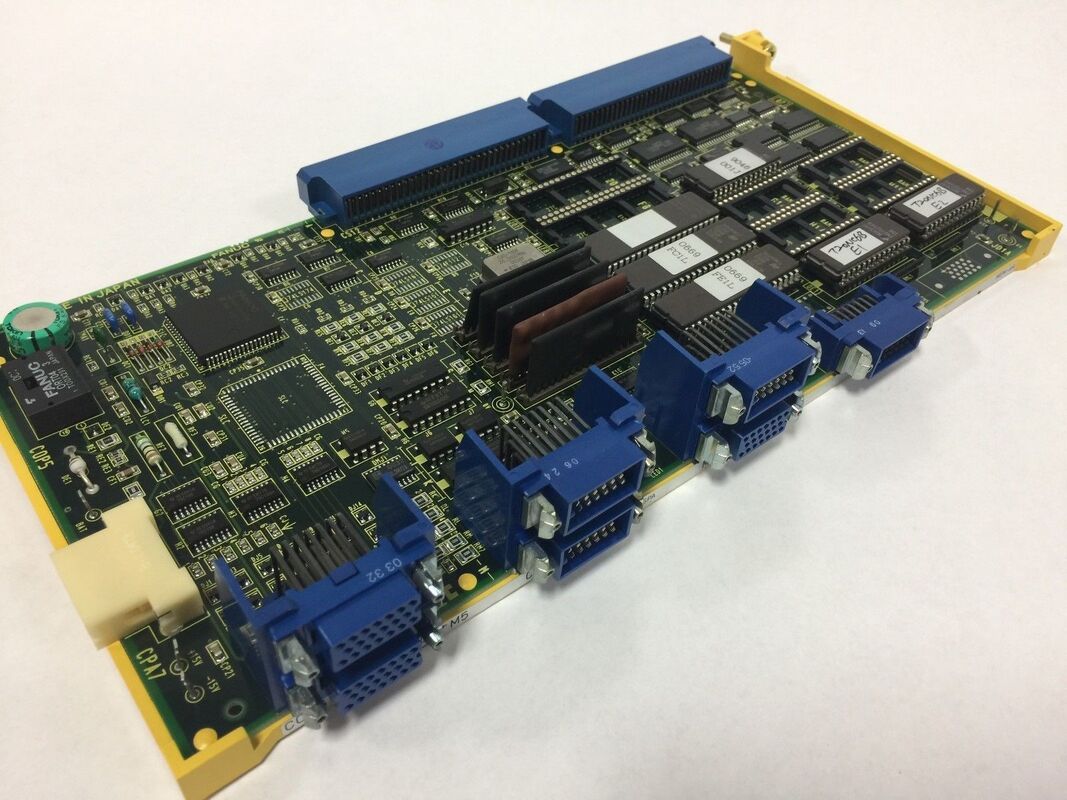

FANUC A16B-1212-0211 মেমরি বোর্ড মডেল 0 এর স্কিম্যাটিক সার্কিট ডায়াগ্রাম

A16B-1212-0211 | FANUC সিরিজ 0-C (F0C) মেমরি বোর্ড PCB — প্রোগ্রাম / PMC / সিস্টেম মেমরি / 0-MC / 0-TC CNC

একটি সিরিজ 0-সি সিএনসিতে মেমরি বোর্ড — এটি কী করে

FANUC সিরিজ 0-C (F0C) CNC আর্কিটেকচারে, মেমরি বোর্ড হল সেই বোর্ড যা CNC-এর কাজ করার জন্য প্রয়োজনীয় সমস্ত ডেটা সঞ্চয় করে এবং পরিবেশন করে:

সিএনসি সিস্টেম সফ্টওয়্যার:মেশিন এক্সিকিউটেবল ফার্মওয়্যার যা সিএনসি কীভাবে জি-কোডকে ব্যাখ্যা করে, অক্ষের গতি পরিচালনা করে, স্পিন্ডেল নিয়ন্ত্রণ করে এবং অপারেটর ইন্টারফেস পরিচালনা করে - সমস্ত মেমরি বোর্ড থেকে লোড করা হয়।

PMC মই প্রোগ্রাম:মেশিন সিকোয়েন্স লজিক (এমবেডেড পিএলসি প্রোগ্রাম) যা কুল্যান্ট, টুল চেঞ্জার, ডোর ইন্টারলক এবং সমস্ত মেশিন পেরিফেরাল সিকোয়েন্স নিয়ন্ত্রণ করে। সিঁড়ি প্রোগ্রামটি মেমরি বোর্ডে সংরক্ষণ করা হয় এবং প্রতিটি পিএলসি স্ক্যান চক্রে এটি থেকে কার্যকর করা হয়।

সিএনসি মেশিনিং প্রোগ্রাম:অপারেটর বা প্রোগ্রামার দ্বারা তৈরি অংশ প্রোগ্রাম, CNC এর প্রোগ্রাম মেমরি এলাকায় সংরক্ষিত. মেমরি বোর্ডের ক্ষমতা নির্ধারণ করে যে কতগুলি এবং কত বড় একটি প্রোগ্রাম লাইব্রেরি CNC ধারণ করতে পারে।

পরামিতি:মেশিন-নির্দিষ্ট কনফিগারেশন ডেটা — অক্ষ অ্যাসাইনমেন্ট, ক্ষতিপূরণ মান, গতি সীমা, এবং PMC ডেটা — যা একটি জেনেরিক CNC নিয়ন্ত্রণকে এটি ইনস্টল করা নির্দিষ্ট মেশিনের সাথে সঠিকভাবে আচরণ করে।

A16B-1212-0211 হল মেমরি বোর্ড যা F0C CNC সিস্টেমের জন্য এই সমস্ত ডেটা বহন করে।

মূল পণ্য তথ্য

মেমরি বোর্ড ভেরিয়েন্ট — 0210, 0211, 0216 প্রসঙ্গে

সিরিজ 0-সি A16B-1212-021x সিরিজে একাধিক মেমরি বোর্ডের ভেরিয়েন্ট ব্যবহার করেছে, যার প্রতিটিতে কিছুটা ভিন্ন ক্ষমতা রয়েছে:

A16B-1212-0210:সিরিয়াল স্পিন্ডেল আউটপুট ছাড়া মৌলিক 0-সি মেমরি বোর্ড। ড্রাইভের সরাসরি সমান্তরাল ইন্টারফেসের মাধ্যমে ডিজিটাল সার্ভো এবং স্পিন্ডল ড্রাইভ চালায়। 128KB পর্যন্ত প্রোগ্রাম মেমরি, PMC-L, একরঙা গ্রাফিক্স, এবং RS-232C যোগাযোগ সমর্থন করে।

A16B-1212-0211:একই 021x মেমরি বোর্ড পরিবারের একটি বৈকল্পিক, মেমরি ক্ষমতা এবং ইন্টারফেস বৈশিষ্ট্যগুলির নির্দিষ্ট সমন্বয়ের সাথে F0C CNC কন্ট্রোল কনফিগারেশন পরিবেশন করে।

A16B-1212-0216:0-সি সিরিয়াল মেমরি বোর্ড, একটি ফাইবার-অপ্টিক সিরিয়াল স্পিন্ডল ইন্টারফেস যুক্ত করে যা CNC কে ডিজিটাল সিরিয়াল লিঙ্কের মাধ্যমে FANUC এর পরবর্তী প্রজন্মের সিরিয়াল স্পিন্ডল ড্রাইভগুলির সাথে যোগাযোগ করতে দেয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

F0C CNC মেমরি বোর্ড ব্যর্থতা:একটি FANUC 0-MC মেশিনিং সেন্টার সিস্টেম অ্যালার্ম তৈরি করে — বিশেষ করে RAM প্যারিটি অ্যালার্ম (910 বা 911) যা মেমরির অখণ্ডতা ত্রুটি নির্দেশ করে। পাওয়ার সাপ্লাই এবং বোর্ডের সিটিং সঠিক কিনা তা নিশ্চিত করার পরে, A16B-1212-0211 মেমরি বোর্ডটিকে ত্রুটি হিসাবে চিহ্নিত করা হয়। একটি প্রতিস্থাপন বোর্ড, মেশিনের PMC প্রোগ্রাম এবং ব্যাকআপ থেকে CNC প্যারামিটারের সাথে লোড, মেশিনটিকে সম্পূর্ণ অপারেশনে পুনরুদ্ধার করে।

মেমরি বোর্ড প্রতিরোধমূলক প্রতিস্থাপন:একটি 0-TC টার্নিং সেন্টার একটি CNC পুনর্নবীকরণের মধ্য দিয়ে তার মেমরি বোর্ড একটি পদ্ধতিগত উপাদান পুনর্নবীকরণের অংশ হিসাবে প্রতিস্থাপিত হয়েছে। নতুন A16B-1212-0211 কোনো PMC রিপ্রোগ্রামিং বা প্যারামিটার পুনঃপ্রবেশের প্রয়োজন ছাড়াই মেমরি বোর্ডের পরিষেবা জীবন পুনরায় সেট করে, কারণ সামগ্রীটি মেশিন নির্মাতার ব্যাকআপ থেকে পুনরায় লোড করা হয়।

FAQ

প্রশ্ন 1: A16B-1212-0211 প্রতিস্থাপিত হলে CNC প্রোগ্রামগুলির কী হবে?

মেমরি বোর্ডের ব্যাটারি-ব্যাকড র‍্যামে সংরক্ষিত প্রোগ্রাম এবং প্যারামিটারগুলি বোর্ড প্রতিস্থাপিত হলে হারিয়ে যায় — নতুন বোর্ডে কোনো মেশিন-নির্দিষ্ট বিষয়বস্তু নেই। প্রতিস্থাপনের আগে, সমস্ত CNC প্রোগ্রাম, টুল অফসেট, ওয়ার্ক অফসেট, মেশিনের প্যারামিটার এবং PMC ল্যাডার প্রোগ্রামকে একটি বাহ্যিক ডিভাইসে ব্যাক আপ করুন (RS-232C ব্যাকআপ পিসি, মেমরি কার্ড, পুরানো 0-C সিস্টেমের জন্য টেপ ক্যাসেট)। প্রতিস্থাপন বোর্ড লাগানোর পরে, সমস্ত ব্যাক-আপ ডেটা পুনরুদ্ধার করুন।

প্রশ্ন 2: কিভাবে PMC প্রোগ্রাম প্রতিস্থাপন A16B-1212-0211 এ লোড করা হয়?

0-C-এর জন্য PMC মই প্রোগ্রামটি সাধারণত ডেডিকেটেড PMC ROM চিপ বা একটি PMC প্রোগ্রাম ব্যাকআপ ফাইলে রাখা হয়। যদি মেশিনের PMC প্রোগ্রামটি আলাদা PMC বোর্ডে (যেমন PMC-M) রম চিপগুলিতে সংরক্ষিত থাকে তবে মেমরি বোর্ড প্রতিস্থাপন করা হলে প্রোগ্রামটি হারিয়ে যায় না। যদি পিএমসি প্রোগ্রামটি মেমরি বোর্ডের র‌্যামে সংরক্ষিত থাকে তবে নতুন বোর্ড লাগানোর পরে এটিকে ব্যাকআপ থেকে পুনরুদ্ধার করুন। মেশিনগুলির জন্য যেখানে আসল মেশিন নির্মাতার ব্যাকআপ আর বিদ্যমান নেই, PMC প্রোগ্রামটিকে মেশিনের ডকুমেন্টেশন থেকে পুনরায় তৈরি করতে হবে।

Q3: র‍্যাম প্যারিটি অ্যালার্ম (910 বা 911) সিরিজ 0-C CNC-তে কী নির্দেশ করে?

RAM প্যারিটি অ্যালার্ম 910 CNC-এর ডেটা RAM-এ একটি প্যারিটি ত্রুটি নির্দেশ করে এবং অ্যালার্ম 911 প্রোগ্রাম RAM-এ একটি প্যারিটি ত্রুটি নির্দেশ করে৷ উভয়ই একটি মেমরি অখণ্ডতা ব্যর্থতার দিকে নির্দেশ করে — হয় মেমরি বোর্ডের র‌্যাম চিপগুলিতে ত্রুটি দেখা দিয়েছে, বা মেমরি বোর্ডের ব্যাটারি ব্যর্থ হয়েছে এবং পাওয়ার বাধার সময় ব্যাটারি-সমর্থিত র‌্যামকে তার ডেটা হারাতে দিয়েছে৷ মেমরি বোর্ড নিজেই ব্যর্থ হয়েছে শেষ করার আগে ব্যাকআপ ব্যাটারি ভোল্টেজ পরীক্ষা করুন।

প্রশ্ন 4: সিরিজ 0-সি-তে PMC-L এবং PMC-M-এর মধ্যে পার্থক্য কী এবং পছন্দটি কি মেমরি বোর্ডকে প্রভাবিত করে?

PMC-L (Ladder) হল 0-C মেমরি বোর্ডের মধ্যে তৈরি করা সহজ PMC ভেরিয়েন্ট — এটি একটি পৃথক PMC বোর্ড ছাড়াই মৌলিক মেশিন সিকোয়েন্স ফাংশন পরিচালনা করে। PMC-M (মাস্টার) হল আরও বেশি সক্ষম PMC ভেরিয়েন্ট যা আরও জটিল মেশিন সিকোয়েন্স লজিকের জন্য একটি আলাদা ডেডিকেটেড PMC বোর্ড (যেমন A16B-1211-0910) ব্যবহার করে। PMC-M ব্যবহার করা সিস্টেমে, মেমরি বোর্ডের অন্তর্নির্মিত PMC-L ফাংশন ব্যবহার করা হয় না, এবং PMC প্রোগ্রামটি A16B-1212-0211-এর পরিবর্তে আলাদা PMC বোর্ডে থাকে। মেশিনটি কোন পিএমসি টাইপ ব্যবহার করে তা জানা থাকলে মেমরি বোর্ড থেকে বিশেষভাবে কোন প্রোগ্রাম ব্যাকআপের প্রয়োজন হয়।
