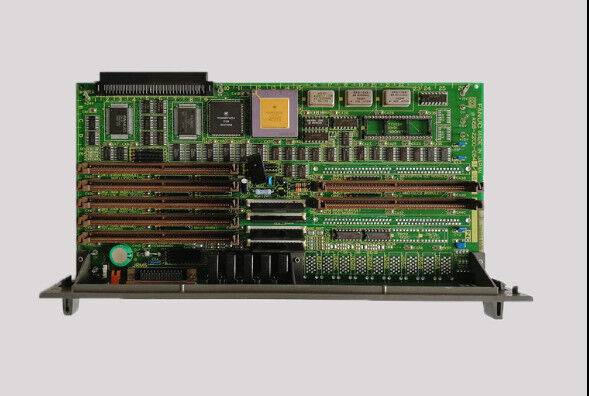

Fanuc A16B-2202-0850 কন্ট্রোল বোর্ড PCB A16B22020850/02A

A16B-2202-0850 | FANUC 6-Axis Option-2 CPU বোর্ড — 7 প্লাগ-ইন স্লট / সিরিজ 16/18 Axis Expansion / Sub-CPU আর্কিটেকচার

অপশন-২ — বেস বোর্ডের বাইরে অক্ষ গণনা প্রসারিত করা

FANUC সিরিজ 16/18 CNC হার্ডওয়্যার আর্কিটেকচারে, প্রধান CPU বোর্ড বেস অক্ষ গণনা পরিচালনা করে — সাধারণত একটি স্ট্যান্ডার্ড কনফিগারেশনে 4টি অক্ষ। যখন একটি মেশিন টুলের জন্য আরও অক্ষের প্রয়োজন হয়, তখন অপশন-২ সাব-সিপিইউ বোর্ড সিস্টেমটিকে এই বেস সীমার বাইরে প্রসারিত করে।

A16B-2202-0850 হল Option-2 বোর্ডের 6-অক্ষের ভেরিয়েন্ট — একটি ডেডিকেটেড সাব-CPU যা প্রধান CPU বোর্ড দ্বারা পরিচালিত অতিরিক্ত অক্ষগুলির জন্য সার্ভো অক্ষ প্রক্রিয়াকরণের দায়িত্ব নেয়।

এই স্থাপত্যটি এই যুগের FANUC CNC পণ্য লাইন জুড়ে ধারাবাহিকভাবে প্রদর্শিত হয়:

A16B-2203-0031 (OPTION-2 2-AXIS):এই সেশনে অন্যত্র বর্ণনা করা হয়েছে — সিরিজ 16/18 অ্যাপ্লিকেশনের জন্য একটি 2-অক্ষ সম্প্রসারণ সাব-সিপিইউ।

A16B-2203-0033 (বিকল্প-2 সাব-সিপিইউ সহ সাব-সিপিইউ):এমবেডেড সাব-সিপিইউ সহ উচ্চ-ক্ষমতার বিকল্প বোর্ড, এছাড়াও এই সেশনে নিশ্চিত করা হয়েছে।

A16B-2202-0850 (6-AXIS বিকল্প-2):6-অক্ষ সম্প্রসারণ বৈকল্পিক — এই বিকল্প বোর্ডের মাধ্যমে সমন্বিত 6টি সার্ভো অক্ষের প্রয়োজন হওয়া মেশিনগুলির জন্য।

মূল পণ্য তথ্য

6-অক্ষ CNC — মেশিন টুল অ্যাপ্লিকেশন

কেন একটি মেশিনের অপশন-২ বোর্ডে ৬টি অক্ষের প্রয়োজন হবে? অক্ষ গণনা মেশিন টুলের যান্ত্রিক জটিলতা প্রতিফলিত করে:

সূচক সহ 5-অক্ষ মেশিনিং কেন্দ্র:X, Y, Z হল ভিত্তি অক্ষ; A, B (ঘূর্ণমান অক্ষ), এবং একটি 6 তম টুল ম্যাগাজিন অক্ষ বা প্যালেট ইনডেক্সারের জন্য সার্ভো নিয়ন্ত্রণ প্রয়োজন।

বহু বুরুজ বাঁক কেন্দ্র:Z, X, C (প্রধান টাকু), Y (অতিরিক্ত মিলিং), দ্বিতীয় বুরুজ Z2 এবং X2 অক্ষ — একটি জটিল টার্ন-মিল সেন্টারের জন্য মোট ছয়টি সার্ভো অক্ষ।

মেশিন কোষ স্থানান্তর:একটি নমনীয় স্থানান্তর মেশিনে, অনুক্রমিক ক্রিয়াকলাপের মাধ্যমে একাধিক স্বাধীন সার্ভো অক্ষ অবস্থানের অংশগুলি — 6-অক্ষ গণনা সম্পূর্ণ স্টেশন পরিপূরককে কভার করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ 18-B 6-অক্ষ মেশিনিং সেন্টার এক্সপেনশন বোর্ডের ত্রুটি:একটি FANUC সিরিজ 18-B 5-অক্ষ মেশিনিং সেন্টার একটি অতিরিক্ত B-অক্ষ সহ সম্প্রসারণ অক্ষগুলিতে অ্যালার্ম তৈরি করে। A16B-2202-0850 ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন বিকল্প বোর্ড দ্বারা পরিচালিত সমস্ত 6টি অক্ষ পুনরুদ্ধার করে।

সিরিজ 16-B মাল্টি-অক্ষ বাঁক কেন্দ্র রক্ষণাবেক্ষণ:দ্বৈত turrets এবং একটি C-অক্ষ সহ একটি জটিল CNC বাঁক কেন্দ্রের বিকল্প-2 সাব-CPU প্রতিস্থাপন প্রয়োজন। A16B-2202-0850 এর 6-অক্ষ ক্ষমতা সম্পূর্ণ প্রসারিত অক্ষ সেটকে কভার করে।

FAQ

প্রশ্ন 1: একটি সিরিজ 16/18 সিস্টেমে A16B-2202-0850 যোগ করা হলে সর্বাধিক মোট অক্ষ গণনা কত?

সিরিজ 16/18 প্রধান CPU বোর্ড একটি বেস নম্বর অক্ষ সমর্থন করে (সাধারণত 4 বেস মেইন বোর্ডের সাথে)। বিকল্প বোর্ডে 6টি অক্ষ সহ A16B-2202-0850 যোগ করা একটি সম্মিলিত সিস্টেম অক্ষ গণনা প্রদান করে। সঠিক মোট নির্দিষ্ট সিরিজ 16/18 মডেল, সফ্টওয়্যার সংস্করণ, এবং অন্যান্য বিকল্প কনফিগারেশনের উপর নির্ভর করে। FANUC সিরিজ 16/18 মডেল হার্ডওয়্যার ডকুমেন্টেশন প্রতিটি প্রধান বোর্ড এবং বিকল্প সমন্বয়ের জন্য সর্বাধিক সমর্থিত অক্ষ গণনা নির্দিষ্ট করে।

Q2: A16B-2202-0850 এর 6-অক্ষ অপারেশনের জন্য 7টি স্লটে কি ম্যাচিং অপশন বোর্ডের প্রয়োজন?

হ্যাঁ। A16B-2202-0850 বোর্ড ফিজিক্যাল স্লট এবং CPU অবকাঠামো প্রদান করে, কিন্তু servo ইন্টারফেস কার্ড, FROM/SRAM মেমরি মডিউল, এবং যোগাযোগ বোর্ডগুলি যেগুলি 7 স্লটগুলিকে পূর্ণ করে সেগুলি অবশ্যই 6-অক্ষ অপারেশনের জন্য সঠিকভাবে লাগানো এবং কনফিগার করা আবশ্যক৷ প্রযোজ্য FANUC সিরিজ 16/18 হার্ডওয়্যার সংযোগ ম্যানুয়াল 6-অক্ষ সেটআপের জন্য প্রয়োজনীয় কার্ড কনফিগারেশন নথি।

প্রশ্ন 3: A16B-2202-0850 প্রতিস্থাপনের জন্য কি সম্প্রসারণ অক্ষগুলি পুনরায় চালু করার প্রয়োজন হয়?

A16B-2202-0850 দ্বারা পরিচালিত অক্ষ সহ - সমস্ত অক্ষের জন্য CNC পরামিতিগুলি - CNC-এর প্রধান SRAM-এ সংরক্ষণ করা হয়। সমস্ত প্যারামিটার ডেটা অক্ষত রেখে বিকল্প বোর্ড প্রতিস্থাপনের অর্থ হল স্টার্টআপের সময় সম্প্রসারণ অক্ষের পরামিতিগুলি স্বয়ংক্রিয়ভাবে পুনরায় প্রয়োগ করা হয়। যদি SRAM ডেটাও হারিয়ে যায়, তাহলে মেশিন চালানোর আগে সম্প্রসারণ অক্ষের পরামিতিগুলিকে ব্যাকআপ থেকে পুনরায় প্রবেশ করতে হবে।

প্রশ্ন 4: কোন অ্যালার্ম কোডগুলি নির্দেশ করে যে A16B-2202-0850 ব্যর্থ হয়েছে?

সম্প্রসারণ অক্ষগুলির জন্য নির্দিষ্ট অ্যালার্মগুলি (অক্ষ সংখ্যায়ন কনফিগারেশনের উপর নির্ভর করে অক্ষ 5, 6 বা উচ্চতরের অ্যালার্ম), বিকল্প স্লটের দিকে নির্দেশ করে যোগাযোগের ত্রুটি, বা একই সাথে সমস্ত সম্প্রসারণ অক্ষের ব্যর্থতা যখন বেস অক্ষগুলি সাধারণত চলতে থাকে তখন সবগুলি নির্দেশ করে যে A16B-2202-0850 হতে পারে। প্রধান CPU বোর্ডের বিপরীতে এই বিকল্প বোর্ডে বরাদ্দকৃত অক্ষগুলিতে ত্রুটি বিচ্ছিন্ন কিনা তা পরীক্ষা করে নিশ্চিত করুন।
