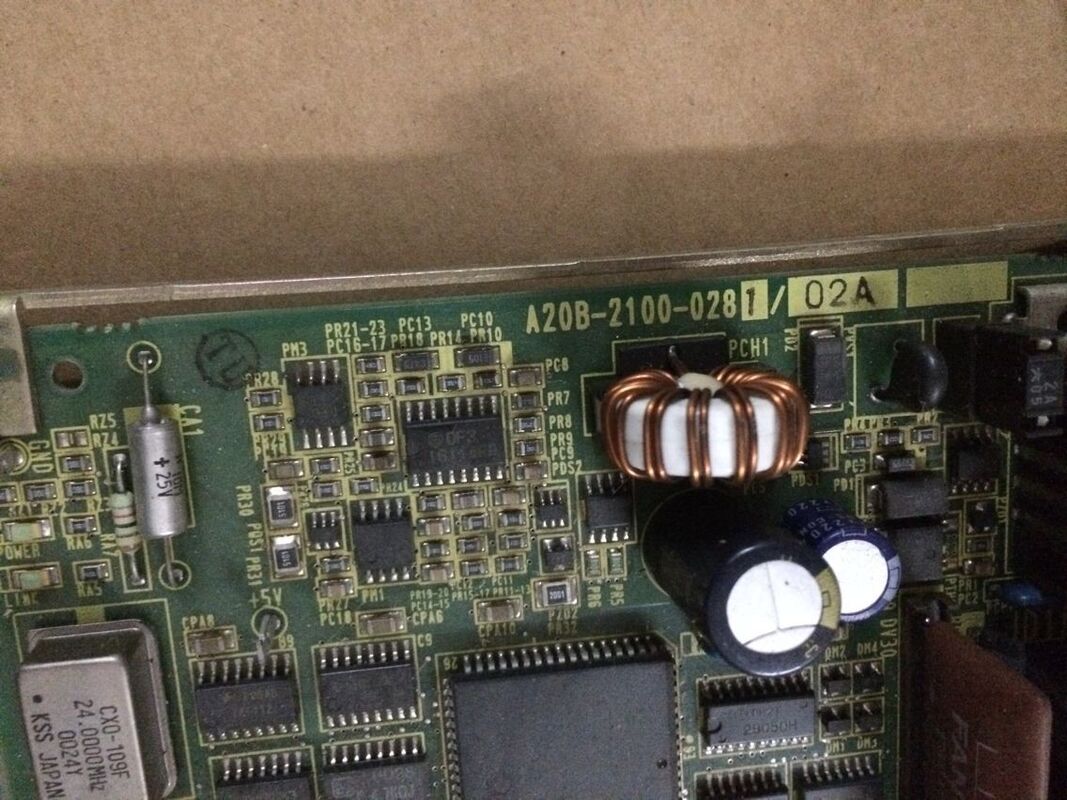

নতুন মূল FANUC সার্কিট বোর্ড A20B-2100-0280 A20B21000280

A20B-2100-0280 | FANUC লোডার I/O PCB — CNC- ইন্টিগ্রেটেড পার্টস লোডার ইন্টারফেস বোর্ড / A20B-2100 সিরিজ

একটি লোডার কি করে - এবং কেন এটির নিজস্ব I/O বোর্ড প্রয়োজন

অনেক CNC মেশিন টুলস - বিশেষ করে টার্নিং সেন্টার এবং মেশিনিং সেল - তাদের উত্পাদন ক্ষমতার এক্সটেনশন হিসাবে একটি স্বয়ংক্রিয় লোডারকে একীভূত করে। একটি লোডার হল স্বয়ংক্রিয় হ্যান্ডলিং সিস্টেম যা মেশিনে ওয়ার্কপিসগুলিকে ফিড করে এবং সমাপ্ত অংশগুলি সরিয়ে দেয়, যা অযৌক্তিক বা ন্যূনতম উপস্থিত উত্পাদনের অনুমতি দেয়:

বার ফিডার:একটি CNC লেদকে ক্রমাগত কাঁচা বারের স্টক সরবরাহ করুন, লেদটিকে একক বার থেকে একাধিক উপাদানকে অংশগুলির মধ্যে অপারেটর লোড না করেই আলাদা করতে দেয়৷

গ্যান্ট্রি লোডার:ওভারহেড কার্টেসিয়ান হ্যান্ডলিং সিস্টেম যা একটি সারি থেকে কাঁচা ঢালাই বা ফাঁকা স্থান বাছাই করে, সেগুলিকে সিএনসি চক বা ফিক্সচারে লোড করে এবং একটি আউটপুট কনভেয়ারে সমাপ্ত অংশগুলি সরিয়ে দেয়।

যন্ত্রাংশ স্থানান্তর ইউনিট:যান্ত্রিক সিস্টেম যা লেদ চাকের মধ্যে (উদাহরণস্বরূপ, সাব-স্পিন্ডল স্থানান্তর) বা নমনীয় উত্পাদন কক্ষে মেশিনগুলির মধ্যে ওয়ার্কপিসগুলিকে সরিয়ে দেয়।

এই সমস্ত সিস্টেম সিএনসির সাথে ডিজিটাল সংকেত বিনিময় করে। একটি অংশ অবস্থানে থাকলে লোডার সিএনসিকে সংকেত দেয়; CNC লোডারকে সংকেত দেয় যখন চকটি আটকানো হয়, দরজা বন্ধ থাকে বা চক্রটি সম্পূর্ণ হয়। A20B-2100-0280 এই সিগন্যাল এক্সচেঞ্জের জন্য ডেডিকেটেড I/O ইন্টারফেস প্রদান করে।

মূল পণ্য তথ্য

ডেডিকেটেড লোডার I/O — কেন স্ট্যান্ডার্ড মেশিন I/O থেকে আলাদা করা গুরুত্বপূর্ণ

CNC মেশিন টুল তাদের PMC-তে দুই ধরনের I/O ব্যবহার করে:

স্ট্যান্ডার্ড মেশিন I/O:মেশিনের নিজস্ব ফাংশনগুলি কভার করে — কুল্যান্ট, ডোর ইন্টারলক, অক্ষ ব্রেক, স্পিন্ডল স্টার্টার, হাইড্রোলিক সিস্টেম।

লোডার I/O:লোডার সিস্টেমের ফাংশনগুলিকে কভার করে — লোডার আর্ম পজিশন সেন্সর, গ্রিপার ওপেন/ক্লোজ, পার্ট উপস্থিতি সনাক্তকরণ, লোডিং সাইকেল অনুরোধ, দরজা খোলা/বন্ধ করার অনুমতি।

একটি ডেডিকেটেড বোর্ডে (A20B-2100-0280) লোডার I/O আলাদা করা লোডার ইন্টারফেস হার্ডওয়্যারটিকে মেশিনের নিজস্ব I/O থেকে আলাদা করে রাখে। এর ব্যবহারিক সুবিধা রয়েছে:

যখন রক্ষণাবেক্ষণের জন্য মেশিন থেকে লোডার সরানো হয় বা যখন একটি মেশিন অস্থায়ীভাবে লোডার ছাড়াই চালিত হয়, তখন লোডার I/O বোর্ডটি মেশিনের মান I/O ফাংশনগুলিকে প্রভাবিত না করেই সংযোগ বিচ্ছিন্ন করা যেতে পারে। লোডার-নির্দিষ্ট অ্যালার্ম কোড এবং সংকেত ত্রুটিগুলি A20B-2100-0280-এ সনাক্ত করা যায়, যা সম্মিলিত মেশিন/লোডার সিস্টেমে ত্রুটি নির্ণয়কে সহজ করে।

PMC সংকেত সমন্বয়

CNC এর PMC মই প্রোগ্রামটি মেশিন এবং লোডারকে একটি সমন্বিত সিস্টেম হিসাবে সমন্বয় করে। একটি সাধারণ লোডিং ক্রম:

1. CNC মেশিনিং চক্রটি সম্পূর্ণ করে এবং A20B-2100-0280 এর মাধ্যমে লোডারে একটি "সাইকেল সম্পূর্ণ" সংকেত পাঠায়
2. লোডার সংকেত গ্রহণ করে এবং CNC-তে একটি "দরজা খোলা অনুরোধ" পাঠায়
3. সিএনসি দরজা খোলে এবং "দরজা খোলা নিশ্চিত" পাঠায়
4. লোডার মেশিনে প্রবেশ করে, যন্ত্রাংশ বিনিময় করে এবং "ক্লিয়ার" পাঠায়
5. CNC দরজা বন্ধ করে এবং পরবর্তী চক্র শুরু করার আগে বন্ধ নিশ্চিত করে

এই সমস্ত এক্সচেঞ্জগুলি A20B-2100-0280 এর মধ্য দিয়ে যায়। যখন এই বোর্ড ব্যর্থ হয়, লোডার-সিএনসি হ্যান্ডশেকিং ভেঙে যায় — লোডার হয় CNC সংকেতগুলিতে প্রতিক্রিয়া জানাতে ব্যর্থ হয় বা CNC লোডার নিশ্চিতকরণ পেতে ব্যর্থ হয়, যার ফলে উৎপাদন বাধাগ্রস্ত হয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

লোডার হ্যান্ডশেকিং ব্যর্থতা:একটি গ্যান্ট্রি লোডার সহ একটি সিএনসি লেদ মাঝে মাঝে উত্পাদন বন্ধ করে দেয় — লোডার সিগন্যালগুলি নির্ভরযোগ্যভাবে সিএনসিতে পৌঁছায় না। মেশিন I/O ফাংশন সঠিকভাবে কাজ করে, কিন্তু লোডার চক্র সূচনা ব্যর্থ হয়। A20B-2100-0280 ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন নির্ভরযোগ্য লোডার ইন্টিগ্রেশন পুনরুদ্ধার করে।

সিস্টেম কমিশনিং:একটি মেশিন টুল নির্মাতা একটি FANUC CNC এর সাথে একটি নতুন লোডার সিস্টেমকে একীভূত করে A20B-2100-0280 ইনস্টল করে লোডার ইন্টারফেসের জন্য ডেডিকেটেড I/O চ্যানেল প্রদান করতে।

FAQ

প্রশ্ন 1: PMC কীভাবে A20B-2100-0280-এর I/O পয়েন্টগুলিকে সম্বোধন করে?

A20B-2100-0280 CNC এর I/O লিঙ্ক বাসের সাথে সংযোগ স্থাপন করে, একটি সংজ্ঞায়িত I/O লিঙ্ক ঠিকানা পরিসরের মাধ্যমে PMC-কে এর ডিজিটাল I/O পয়েন্ট প্রদান করে। পিএমসি ল্যাডার প্রোগ্রাম লোডার ইনপুট স্টেট পড়ে এবং এই ঠিকানাগুলির মাধ্যমে লোডার আউটপুট কমান্ড লেখে। অ্যাড্রেস অ্যাসাইনমেন্ট কমিশনিংয়ের সময় সেট করা হয় এবং মেশিনের বৈদ্যুতিক স্পেসিফিকেশনে নথিভুক্ত করা হয়। বোর্ড প্রতিস্থাপনের পরে, নিশ্চিত করুন যে I/O লিঙ্ক ঠিকানা কনফিগারেশনটি আসলটির সাথে মেলে তা নিশ্চিত করুন যে PMC মই সঠিক শারীরিক সংকেতগুলিকে সম্বোধন করে চলেছে।

Q2: A20B-2100-0280 ব্যর্থ হলে কি স্ট্যান্ডার্ড মেশিন I/O কাজ চালিয়ে যেতে পারে?

হ্যাঁ। A20B-2100-0280 হল একটি ডেডিকেটেড লোডার I/O বোর্ড — মেশিনের স্ট্যান্ডার্ড I/O বোর্ড থেকে I/O লিঙ্ক বাসে একটি পৃথক নোড। যদি লোডার I/O বোর্ড ব্যর্থ হয়, CNC লোডার নোডের জন্য একটি I/O লিংক অ্যালার্ম তৈরি করবে কিন্তু মেশিনের নিজস্ব I/O (কুল্যান্ট, দরজা, অক্ষ ব্রেক, স্পিন্ডল) কাজ চালিয়ে যেতে পারে যদি PMC লোডার ফল্টটি সুন্দরভাবে পরিচালনা করার জন্য প্রোগ্রাম করা হয়। লোডার I/O ক্ষতির জন্য PMC মই এর প্রতিক্রিয়া নির্ভর করে কিভাবে মেশিন নির্মাতা লোডার সুরক্ষা যুক্তি প্রয়োগ করে।

Q3: A20B-2100-0280-এ ডিজিটাল I/O পয়েন্টের সংখ্যা কত?

নির্দিষ্ট ইনপুট এবং আউটপুট গণনা বোর্ডের অভ্যন্তরীণ কনফিগারেশন এবং এটিতে নির্ধারিত I/O লিঙ্ক ঠিকানা ব্লকের উপর নির্ভর করে। A20B-2100 সিরিজের FANUC I/O বোর্ডগুলি সাধারণত 32 থেকে 64 DI এবং DO পয়েন্টগুলি লোডার অ্যাপ্লিকেশনের প্রয়োজনীয়তার সাথে মেলে। নির্দিষ্ট CNC এবং লোডার কনফিগারেশনের জন্য মেশিনের বৈদ্যুতিক ডকুমেন্টেশন বা FANUC রক্ষণাবেক্ষণ ম্যানুয়াল থেকে পয়েন্ট গণনা নিশ্চিত করুন।

Q4: A20B-2100-0280 প্রতিস্থাপনের জন্য কি PMC প্রোগ্রামে পরিবর্তনের প্রয়োজন হয়?

না, যদি প্রতিস্থাপন বোর্ডটি একই মডেল এবং ব্যর্থ বোর্ডের মতো একই I/O লিঙ্ক ঠিকানা দিয়ে কনফিগার করা হয়। PMC প্রোগ্রাম ঠিকানা দ্বারা I/O ঠিকানা দেয়, হার্ডওয়্যার পরিচয় দ্বারা নয়। একই ঠিকানায় লাইক-ফর-লাইক প্রতিস্থাপন লোডার I/O যোগাযোগ স্বচ্ছভাবে পুনরুদ্ধার করে। যদি PMC প্রোগ্রামের পরিবর্তনের প্রয়োজন হয় - উদাহরণস্বরূপ, যদি প্রতিস্থাপন বোর্ডের একটি ভিন্ন I/O পয়েন্ট লেআউট থাকে - তাহলে মেশিন নির্মাতার সমর্থন প্রয়োজন।

প্রশ্ন 5: যখন লোডার I/O বোর্ড প্রতিস্থাপন করা হচ্ছে তখন কোন নিরাপত্তা বিবেচনা প্রযোজ্য?

লোডার সিস্টেমে যান্ত্রিক অস্ত্র, বায়ুসংক্রান্ত গ্রিপার এবং ডোর অ্যাকচুয়েটর চলমান থাকে। A20B-2100-0280 প্রতিস্থাপন করার আগে, নিশ্চিত করুন যে লোডারটি সম্পূর্ণরূপে প্রত্যাহার করা হয়েছে এবং তার বাড়ির অবস্থানে পার্ক করা হয়েছে। কোনো লোডার-সম্পর্কিত বৈদ্যুতিক উপাদান অ্যাক্সেস করার আগে লোডার সিস্টেমের পাওয়ার সাপ্লাই (বায়ুসংক্রান্ত এবং বৈদ্যুতিক) CNC থেকে স্বাধীনভাবে নিষ্ক্রিয় করুন। সম্মিলিত মেশিন/লোডার রক্ষণাবেক্ষণের জন্য মেশিন টুল নির্মাতার লকআউট পদ্ধতি অনুসরণ করুন।
