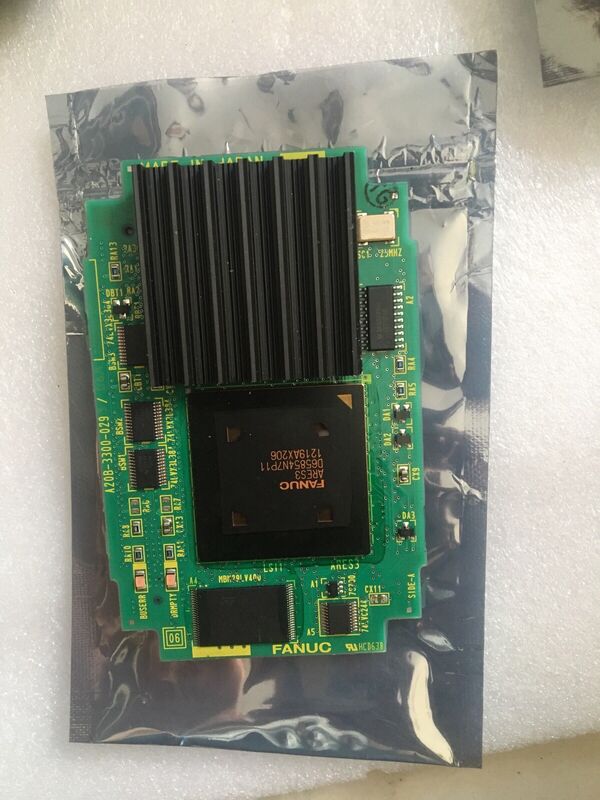

নতুন ORIGINAL FANUC PCB বোর্ড A20B-3300-0293

A20B-3300-0293∙ FANUC 486 CPU মডিউল 16MB DRAM / A20B-3300-029x পরিবার / প্লাগ-ইন প্রসেসর কার্ড / FANUC CNC

এ২০বি-৩৩০০ সিপিইউ মডিউল সিরিজ

A20B-3300 সিরিজ হল FANUC-এর প্লাগ-ইন CPU মডিউল পরিবার যা FANUC CNC প্রধান বোর্ডগুলিতে কেন্দ্রীয় প্রসেসিং ক্ষমতা প্রদান করে।সিরিজটি সিএনসি প্ল্যাটফর্ম এবং প্রসেসর আর্কিটেকচারগুলির একাধিক প্রজন্মকে স্প্যান করে:

দ্যA20B-3300-029x পরিবার৪৮৬-এরা প্রসেসর পরিসীমা দখল করেঃ

029x পরিবারটি ইনটেল 486 প্রজন্মের FANUC এর CNC প্রক্রিয়াকরণকে প্রতিনিধিত্ব করে। 486 এর পূর্বসূরীদের তুলনায় একটি উল্লেখযোগ্য লাফ,প্রথম প্রজন্মের আই-সিরিজ সিএনসি প্ল্যাটফর্মের জন্য প্রয়োজনীয় প্রসেসিং পাওয়ার সরবরাহ করা.

মূল বৈশিষ্ট্যাবলী

৪৮৬ আর্কিটেকচার ∙ আই-সিরিজ যুগে সিএনসি পারফরম্যান্স

ইনটেল 486 প্রসেসরটি তার পূর্বসূরীদের তুলনায় অর্থপূর্ণ অগ্রগতি এনেছিল যখন FANUC এটি আই-সিরিজ সিএনসি প্ল্যাটফর্মগুলির জন্য গ্রহণ করেছিলঃ

চিপের ফ্লোটিং পয়েন্ট ইউনিট (এফপিইউ):৪৮৬ এর ইন্টিগ্রেটেড এফপিইউ (৩৮৬ এ অনুপস্থিত) সফটওয়্যার এমুলেশনের পরিবর্তে হার্ডওয়্যারে ফ্লোটিং-পয়েন্ট গণনা পরিচালনা করে।এবং সরঞ্জাম ক্ষতিপূরণ গণনা, হার্ডওয়্যার ভাসমান বিন্দু উল্লেখযোগ্যভাবে দ্রুত ফলাফল প্রদান করে।

৩২-বিট আর্কিটেকচার জুড়েঃ৪৮৬ ছিল ফ্যানুকের প্রথম ৩২-বিট সিএনসি প্রসেসর। ৩২-বিট অভ্যন্তরীণ ডেটা পাথ এবং ৩২-বিট বহিরাগত বাস আই-সিরিজ সিএনসি সফটওয়্যারের কম্পিউটিং প্রয়োজনীয়তার জন্য প্রয়োজনীয় ডেটা প্রস্থ সরবরাহ করে।

১৬ মেগাবাইটের DRAM ক্যাপাসিটিঃ16 এমবি অন মডিউল DRAM CNC সিস্টেম সফটওয়্যার চালানোর জন্য কাজ মেমরি স্থান প্রদান করে। বুট করার সময়,সিএনসি তার সিস্টেম সফ্টওয়্যারটি FROM থেকে এই DRAM এ লোড করে এবং এটি চালায় ¢ 16MB ছিল 486 প্রজন্মের আই সিরিজের সফ্টওয়্যারটির জন্য উপযুক্ত ক্ষমতা.

অ্যাপ্লিকেশন দৃশ্যকল্প

সিএনসি প্রসেসর মডিউলের ত্রুটিঃএকটি FANUC সিএনসি ধ্রুবক বুট ব্যর্থতা বা সিপিইউ-স্তরের অ্যালার্ম বিকাশ করে। সমস্ত মেমরি মডিউল সঠিকভাবে পরীক্ষা করে। A20B-3300-0293 প্রসেসর মডিউলটি ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন স্বাভাবিক CNC বুট এবং অপারেশন পুনরুদ্ধারএকটি বয়স্ক FANUC আই-সিরিজ সিএনসি ইলেকট্রনিক্স পুনর্নির্মাণের মধ্য দিয়ে যায়। প্রসেসরটির পরিষেবা জীবন পুনরায় সেট করার জন্য A20B-3300-0293 সিপিইউ মডিউল প্রতিস্থাপিত হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন সিএনসি সিস্টেমগুলি A20B-3300-0293 486 সিপিইউ মডিউল ব্যবহার করে?

A20B-3300-029x পরিবারটি 486 প্রসেসর যুগের FANUC আই-সিরিজ সিএনসি প্ল্যাটফর্মগুলিকে পরিবেশন করে।

সংলগ্ন সদস্যরা (0290, 0291) তাদের A এবং B হার্ডওয়্যার প্রজন্মের সিরিজ 15i, 16i, 18i এবং 21i প্ল্যাটফর্মগুলির সাথে সামঞ্জস্যতা নিশ্চিত করে।

হোস্ট বোর্ডের হার্ডওয়্যার ডকুমেন্টেশন থেকে নির্দিষ্ট সিএনসি মডেল নিশ্চিত করুন।

প্রশ্ন ২ঃ A20B-3300-0293 কীভাবে পেনটিয়াম-শ্রেণীর মডিউলগুলির সাথে তুলনা করে (A20B-3300-0312/0313)?

০২৯এক্স পরিবার ইন্টেল ৪৮৬-শ্রেণীর প্রসেসর ব্যবহার করে। ০৩১এক্স পরিবার ইন্টেল পেনটিয়াম-শ্রেণীর প্রসেসর ব্যবহার করে।পেন্টিয়াম তার সুপারস্কালার ডুয়াল-ইস্যু পাইপলাইনের মাধ্যমে প্রতি ঘণ্টায় প্রায় দ্বিগুণ নির্দেশনা থ্রুপুট সরবরাহ করে, বৃহত্তর মেমরি বাস ব্যান্ডউইথ, এবং উল্লেখযোগ্যভাবে দ্রুততর ভাসমান বিন্দু কর্মক্ষমতা। দুটি মডিউল প্রজন্ম বিভিন্ন সিএনসি হার্ডওয়্যার প্রজন্মের সেবা এবং বিনিময়যোগ্য নয়।

প্রশ্ন 3: A20B-3300-0293 প্রতিস্থাপনের জন্য কোন CNC পুনরায় কনফিগারেশন প্রয়োজন?

নং. সিএনসি পরামিতি, পিএমসি সিঁড়ি এবং অংশ প্রোগ্রামগুলি সিপিইউ মডিউল থেকে পৃথক SRAM এবং FROM মডিউলগুলিতে থাকে।

A20B-3300-0293 প্রতিস্থাপন এই সংরক্ষিত তথ্য প্রভাবিত করে না। CNC FROM থেকে বুট এবং নতুন মডিউল মাউন্ট করা হয় পরে SRAM থেকে পরামিতি reads।

প্রশ্ন ৪ঃ ৪৮৬-এর যুগের সিএনসিতে ১৬ এমবি ড্রাম কিসের জন্য ব্যবহৃত হয়?

A20B-3300-0293 এ 16MB DRAM হল প্রসেসরটির ওয়ার্কিং মেমরি। বুট করার সময়, CNC দ্রুত এক্সিকিউশনের জন্য FROM থেকে এই DRAM এ তার সিস্টেম সফ্টওয়্যার কপি করে। সমস্ত রানটাইম ভেরিয়েবল,পূর্বাভাস বাফারের তথ্যমেশিনের অপারেশন চলাকালীন এই DRAM-এ 16MB ক্যাপাসিটি 486-যুগের FANUC CNC সফটওয়্যার সংস্করণের সফটওয়্যার পদচিহ্নের সাথে মেলে।
