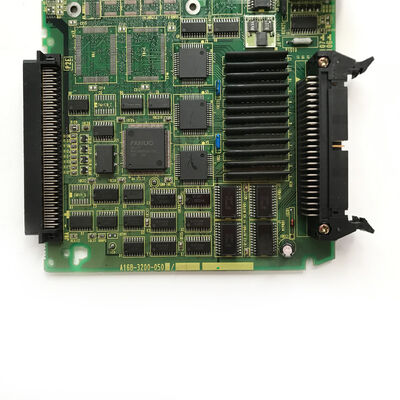

Fanuc System I O Board A16B-3200-0500 নতুন এবং মূল ফ্রি ডিএইচএল

A16B-3200-0500 | ডাটা সার্ভার ছাড়া FANUC সিরিজ 0i-BI/O বোর্ড — F0i-B কন্ট্রোল / মেশিন I/O ইন্টারফেস / CNC PCB

"ডেটা সার্ভার ছাড়া" উপাধি — এর মানে কি

FANUC এর সিরিজ 0i-BI/O বোর্ড বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য দুটি কনফিগারেশনে বিদ্যমান:

ডেটা সার্ভার সহ:একটি সমন্বিত স্থানীয় স্টোরেজ ফাংশন অন্তর্ভুক্ত করে — CNC-এর মধ্যে একটি কমপ্যাক্ট ফ্ল্যাশ বা হার্ড ডিস্ক স্টোরেজ এলাকা যা বড় অংশের প্রোগ্রামগুলিকে স্থানীয়ভাবে সংরক্ষণ করতে এবং CNC এক্সিকিউশন বাফারে স্ট্রিম করার অনুমতি দেয়। CNC এর স্ট্যান্ডার্ড প্রোগ্রাম মেমরিতে ফিট করার জন্য খুব বড় জটিল, দীর্ঘ প্রোগ্রামগুলির জন্য দরকারী।

ডেটা সার্ভার ছাড়া (A16B-3200-0500):স্থানীয় স্টোরেজ হার্ডওয়্যার ছাড়া I/O বোর্ড। এটি 0i-B সিস্টেমের জন্য সঠিক বৈকল্পিক যেখানে অংশ প্রোগ্রামগুলি সরাসরি CNC এর প্রোগ্রাম মেমরিতে লোড করা হয়, অথবা যেখানে DNC প্রোগ্রাম স্ট্রিমিং একটি অন-বোর্ড ডেটা সার্ভার স্টোরেজ ইউনিটের পরিবর্তে ইথারনেট বা RS-232C ইন্টারফেসের মাধ্যমে পরিচালনা করা হয়।

ভুল বৈকল্পিক ফিট করা — ডাটা সার্ভার ছাড়ার পরিবর্তে — এমন হার্ডওয়্যার যোগ করে যা সিস্টেম সফ্টওয়্যার আশা করে না, সম্ভাব্য কনফিগারেশন অ্যালার্ম সৃষ্টি করে।

মূল পণ্য তথ্য

0i-B CNC-তে I/O বোর্ড ফাংশন

0i-B কন্ট্রোল ইউনিটের মধ্যে, I/O বোর্ড CNC এর অভ্যন্তরীণ PMC এবং মেশিনের বৈদ্যুতিক ডিভাইসগুলির মধ্যে সংকেত বিনিময় পরিচালনা করে:

ইনপুট:পজিশন সুইচ, হাইড্রোলিক প্রেসার সেন্সর, ডোর ইন্টারলক, কুল্যান্ট লেভেল সেন্সর, অপারেটর প্যানেল সুইচ এবং সেফটি রিলে স্ট্যাটাস সিগন্যাল। PMC মেশিনের অবস্থা নিরীক্ষণ করতে প্রতিটি স্ক্যান চক্র এই ইনপুটগুলি পড়ে।

আউটপুট:কুল্যান্ট পাম্প রিলে, স্পিন্ডেল ব্রেক রিলিজ, অ্যাক্সিস ব্রেক রিলিজ, হাইড্রোলিক ভালভ কন্ট্রোল, টুল চেঞ্জার মোটর কমান্ড, ইন্ডিকেটর ল্যাম্প কন্ট্রোল এবং অপারেটর প্যানেল এলইডি ড্রাইভার। PMC মেশিনের ক্রম নিয়ন্ত্রণ করতে এই আউটপুটগুলিতে লেখে।

A16B-3200-0500 ফিজিক্যাল ইন্টারফেস প্রদান করে — টার্মিনাল সংযোগ, সিগন্যাল কন্ডিশনিং এবং বাস ইন্টারফেস — যা এই সিগন্যাল বিনিময়কে সম্ভব করে তোলে।

অ্যাপ্লিকেশন দৃশ্যকল্প

0i-B CNC I/O বোর্ডের ত্রুটি:একটি FANUC 0i-B CNC মেশিনিং সেন্টার এলোমেলো PMC I/O অ্যালার্ম তৈরি করে — নির্দিষ্ট মেশিন ফাংশনগুলি কোনও অনুরূপ যান্ত্রিক ত্রুটি ছাড়াই বিরতিহীনভাবে ব্যর্থ হয়। পরীক্ষা নিশ্চিত করে যে I/O বোর্ড মেশিন ফিল্ড ডিভাইস এবং PMC এর মধ্যে সঠিকভাবে সংকেত পাস করতে ব্যর্থ হয়েছে। A16B-3200-0500 প্রতিস্থাপন নির্ভরযোগ্য I/O যোগাযোগ পুনরুদ্ধার করে।

সিএনসি নিয়ন্ত্রণ ইউনিট পুনরুদ্ধার:একটি মেশিন থেকে সরানো একটি সিরিজ 0i-B কন্ট্রোল ইউনিট পুনরায় ব্যবহারের জন্য পুনর্নির্মাণ করা হয়। A16B-3200-0500 I/O বোর্ড পরবর্তী ইনস্টলেশনের জন্য একটি পরিচিত-ভাল নিয়ন্ত্রণ ইউনিট প্রদান করার জন্য অন্যান্য বয়স্ক উপাদানগুলির সাথে প্রতিস্থাপিত হয়।

FAQ

প্রশ্ন 1: আমি কীভাবে নিশ্চিত করব যে 0i-B সিস্টেমের জন্য "ডেটা সার্ভার ছাড়া" বৈকল্পিক প্রয়োজন?

অংশ নম্বর A16B-3200-0500-এর জন্য বিদ্যমান I/O বোর্ড লেবেলটি পরীক্ষা করুন৷ যদি এটি এই নম্বরটি পড়ে, সিস্টেমটি ডাটা-সার্ভার ছাড়াই ব্যবহার করার জন্য নিশ্চিত করা হয়েছে। বিকল্পভাবে, প্রযোজ্য 0i-B কন্ট্রোলার প্রকারের জন্য CNC সিস্টেমের হার্ডওয়্যার কনফিগারেশন ডকুমেন্টেশন (সংযোগ ম্যানুয়াল) পরীক্ষা করুন — এটি সেই কনফিগারেশনের জন্য কোন I/O বোর্ড ভেরিয়েন্টটি সঠিক তা নির্দিষ্ট করবে।

প্রশ্ন 2: A16B-3200-0500 প্রতিস্থাপনের জন্য কি PMC প্রোগ্রাম পরিবর্তন প্রয়োজন?

না। PMC প্রোগ্রাম মেশিন I/O-কে I/O ঠিকানা দ্বারা ঠিকানা দেয় — নির্দিষ্ট বোর্ড হার্ডওয়্যার দ্বারা নয়। A16B-3200-0500 একটি সঠিকভাবে লাগানো প্রতিস্থাপনের সাথে প্রতিস্থাপন করা কোনো PMC প্রোগ্রাম পরিবর্তনের প্রয়োজন ছাড়াই I/O যোগাযোগ পুনরুদ্ধার করে। উত্পাদন পুনরায় শুরু করার আগে প্রতিস্থাপন বোর্ড সঠিকভাবে কাজ করছে কিনা তা নিশ্চিত করতে ফিটিংয়ের পরে সমস্ত মেশিন I/O ফাংশন যাচাই করুন।

প্রশ্ন 3: কোন অ্যালার্মগুলি নির্দেশ করে যে A16B-3200-0500 ব্যর্থ হয়েছে?

I/O লিঙ্ক যোগাযোগের ত্রুটি, এলোমেলো বা ক্রমাগত I/O ঠিকানা ত্রুটিগুলির সাথে সম্পর্কিত PMC অ্যালার্ম কোডগুলি যা ফিল্ড ডিভাইসের ত্রুটিগুলির সাথে সঙ্গতিপূর্ণ নয়, এবং বিরতিহীন মেশিন সিকোয়েন্স ব্যর্থতা যা নির্দিষ্ট I/O ঠিকানাগুলিতে ফিরে আসে যা সমস্ত একটি I/O বোর্ড সমস্যার দিকে নির্দেশ করে৷ বোর্ড ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে ফিল্ড ওয়্যারিং, সেন্সর এবং অ্যাকুয়েটরগুলি অক্ষত রয়েছে তা নিশ্চিত করুন।

Q4: A16B-3200-0500 কি সমস্ত 0i-B CNC মডেলে ব্যবহার করা হয়, নাকি নির্দিষ্ট ভেরিয়েন্টে?

A16B-3200-0500 FANUC সিরিজ 0i-B (F0i-B) নিয়ন্ত্রণের জন্য নিশ্চিত করা হয়েছে। 0i-B পরিবারের মধ্যে, মেশিনিং সেন্টার ভেরিয়েন্ট (0i-MB), টার্নিং সেন্টার ভেরিয়েন্ট (0i-TB) এবং অন্যান্য কনফিগারেশন রয়েছে। I/O বোর্ড এই ভেরিয়েন্টগুলিতে সাধারণ হতে পারে কারণ এটি মেশিনের ধরন নির্বিশেষে 0i-B কন্ট্রোল ইউনিটে একই হার্ডওয়্যার স্লট পরিবেশন করে। অর্ডার করার আগে নির্দিষ্ট কন্ট্রোলারের খুচরা যন্ত্রাংশ তালিকা থেকে নিশ্চিত করুন।

প্রশ্ন 5: A16B-3200-0500 প্রতিস্থাপন করার আগে কোন ডেটা ব্যাক আপ করতে হবে?

I/O বোর্ড CNC প্যারামিটার বা প্রোগ্রাম বহন করে না। যাইহোক, যেকোনো CNC রক্ষণাবেক্ষণের আগে সতর্কতা হিসাবে, একটি সম্পূর্ণ SRAM ব্যাকআপ করুন — সমস্ত CNC প্যারামিটার, পার্ট প্রোগ্রাম, টুল ডেটা, এবং PMC ল্যাডার প্রোগ্রাম বাহ্যিক মিডিয়াতে সংরক্ষণ করুন। এটি নিশ্চিত করে যে রক্ষণাবেক্ষণের সময় কোনো অপ্রত্যাশিত ঘটনা ঘটলে ডেটা পুনরুদ্ধার সম্ভব।
