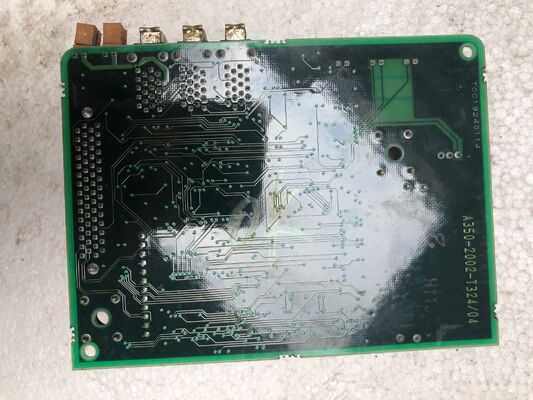

A350-2002-T324 ফ্যানুক সার্কিট বোর্ড

A350-2002-T324 | FANUC A350 PCB ফেব্রিকেশন নম্বর — A20B-2002 I/O এবং ইন্টারফেস বোর্ড ফ্যামিলি/CNC অপারেটর প্যানেল PCB

A350-2002 — A20B-2002 বোর্ডের জন্য তৈরি করা পরিচয়

ঠিক যেমন A350-2101-Txxx ফেব্রিকেশন নম্বরগুলি A20B-2101 ড্রাইভ বোর্ডগুলির সাথে মিলে যায়,A350-2002-Txxxসংখ্যা বোর্ড সনাক্তA20B-2002বাণিজ্যিক সিরিজ। A20B-2002 সিরিজ CNC ইন্টারফেস এবং I/O বোর্ডগুলির একটি পরিসীমা কভার করে যা CNC কন্ট্রোলার এবং মেশিনের অপারেটর-মুখী উপাদানগুলির মধ্যে বসে।

A350-2002-T324 হল এই পরিবারের একটি নির্দিষ্ট বোর্ডের জন্য ফেব্রিকেশন লেবেল। এর T324 প্রত্যয় হল A350-2002 ফ্যাব্রিকেশন সিরিজের মধ্যে অঙ্কন সংশোধন শনাক্তকারী।

মূল পণ্য তথ্য

A20B-2002 বোর্ড পরিবার — I/O, ব্যাকপ্লেন, এবং অপারেটর ইন্টারফেস

A20B-2002 সিরিজ FANUC CNC কন্ট্রোল সিস্টেমের মধ্যে একাধিক ফাংশন পরিবেশন করে:

অপারেটর প্যানেল I/O বোর্ড:এই সিরিজের সর্বাধিক স্বীকৃত পণ্যগুলির মধ্যে রয়েছে 48DI/32DO অপারেটর প্যানেল I/O বোর্ড — যার মধ্যে রয়েছে A20B-2002-0520 (MPG ইন্টারফেস সহ) এবং A20B-2002-0521 (MPG ছাড়া)। এই বোর্ডগুলি অপারেটরের ফিজিক্যাল কন্ট্রোল (পুশবাটন, সুইচ, ইন্ডিকেটর ল্যাম্প) এবং CNC-এর PMC-এর মধ্যে বসে, I/O লিঙ্ক সিরিয়াল বাসের মাধ্যমে প্যানেল সুইচ থেকে 48টি ডিজিটাল ইনপুট এবং 32টি ডিজিটাল আউটপুট প্যানেল ল্যাম্পগুলি পরিচালনা করে।

ব্যাকপ্লেন এবং র্যাক ইন্টারফেস বোর্ড:এই সিরিজের অন্যান্য বোর্ডগুলি সিএনসি কন্ট্রোল র্যাক অ্যাসেম্বলিগুলির জন্য ব্যাকপ্লেন পিসিবি হিসাবে কাজ করে, মাল্টি-স্লট সিএনসি কার্ড অ্যাসেম্বলিগুলির জন্য বাসের পরিকাঠামো প্রদান করে। এই বোর্ডগুলি একটি শেয়ার্ড ব্যাকপ্লেন বাসের মাধ্যমে একই রাকে একাধিক মডিউল কার্ডকে শারীরিকভাবে সংযুক্ত করে।

ইন্টারফেস মডিউল:অতিরিক্ত A20B-2002 ভেরিয়েন্টগুলি বিশেষ ইন্টারফেস ফাংশন প্রদান করে — যেমন MPG সংযোগ ইউনিট এবং অপারেটর প্যানেল কমিউনিকেশন মডিউল — যা মেশিন প্যানেল ডিভাইসগুলিতে CNC এর সংযোগ প্রসারিত করে।

A350-2002-T324 ফ্যাব্রিকেশন নম্বর এই কার্যকরী পরিবারের মধ্যে একটি নির্দিষ্ট বোর্ডে ম্যাপ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

অপারেটর প্যানেল I/O ত্রুটি:একটি আই-সিরিজ সিএনসি এলোমেলো অপারেটর প্যানেল আচরণ বিকাশ করে — নির্দিষ্ট পুশবাটনগুলি সাড়া দিচ্ছে না, নির্দেশক বাতি সঠিকভাবে আলোকিত করতে ব্যর্থ হচ্ছে। বোর্ড-স্তরের ত্রুটি A350-2002-T324-এ চিহ্নিত করা হয়েছে। বোর্ড প্রতিস্থাপন সম্পূর্ণ অপারেটর প্যানেল I/O ফাংশন পুনরুদ্ধার করে।

প্যানেল ইন্টারফেস বোর্ড সনাক্তকরণ:রক্ষণাবেক্ষণের সময়, একজন প্রযুক্তিবিদ CNC কন্ট্রোল ইউনিট পরিদর্শনের সময় বোর্ডের লেবেল থেকে A350-2002-T324 শনাক্ত করেন। রক্ষণাবেক্ষণ ডকুমেন্টেশনের সাথে এই বানোয়াট নম্বরটিকে ক্রস-রেফারেন্স করা বোর্ডের কার্যকারিতা এবং সঠিক প্রতিস্থাপন নিশ্চিত করে।

FAQ

প্রশ্ন 1: কিভাবে I/O লিঙ্ক A350-2002-T324 কে CNC এর সাথে সংযুক্ত করে?

A20B-2002 ফ্যামিলি বোর্ডগুলি FANUC I/O লিঙ্কের মাধ্যমে CNC-র সাথে যোগাযোগ করে — একটি উচ্চ-গতির সিরিয়াল প্রোটোকল যা I/O ইউনিট এবং অপারেটর প্যানেল বোর্ডগুলিকে CNC-এর PMC-এর সাথে একটি একক টুইস্টেড-পেয়ার ক্যাবলের (বা অপটিক্যাল ফাইবার) মাধ্যমে সংযুক্ত করে। I/O লিঙ্ক মাস্টার সিএনসিতে রয়েছে; A350-2002-T324 (বা এর A20B-2002 সমতুল্য) একটি স্লেভ নোড। প্রতিটি I/O লিঙ্ক স্ক্যান চক্রে সমস্ত 48টি ইনপুট স্টেট এবং 32টি আউটপুট কমান্ড প্রেরণ করা হয়। এটি প্রতিটি সুইচ এবং বাতি থেকে CNC-তে পৃথক তারযুক্ত সংযোগের প্রয়োজনীয়তা প্রতিস্থাপন করে।

প্রশ্ন 2: A350-2002-T324 এবং বাণিজ্যিক A20B-2002-xxxx নম্বরের মধ্যে পার্থক্য কী?

A350-2002-T324 হল PCB ফেব্রিকেশন নম্বর — FANUC-এর অভ্যন্তরীণ ম্যানুফ্যাকচারিং ড্রয়িং রেফারেন্স বোর্ডে মুদ্রিত। A20B-2002-xxxx হল বাণিজ্যিক অর্ডার নম্বর ক্রয় এবং রক্ষণাবেক্ষণ ম্যানুয়ালগুলিতে ব্যবহৃত হয়। উভয় রেফারেন্স একই শারীরিক PCB সনাক্ত করে। জালিয়াতি নম্বর বোর্ড লেবেল থেকে পড়া হয়; বাণিজ্যিক নম্বর খুচরা যন্ত্রাংশ তালিকা এবং ক্রয় ডকুমেন্টেশন পাওয়া যায়.

প্রশ্ন 3: CNC-এর PMC প্রোগ্রাম আপডেট না করে একটি A350-2002 বোর্ড কি প্রতিস্থাপন করা যেতে পারে?

হ্যাঁ। PMC মই প্রোগ্রাম I/O লিঙ্ক ঠিকানা দ্বারা I/O ঠিকানা করে — নির্দিষ্ট বোর্ড হার্ডওয়্যার সংস্করণ দ্বারা নয়। একটি ব্যর্থ A350-2002-T324 একই I/O লিঙ্ক ঠিকানায় সঠিকভাবে কনফিগার করা প্রতিস্থাপন বোর্ডের সাথে প্রতিস্থাপন করা PMC এর I/O যোগাযোগ স্বচ্ছভাবে পুনরুদ্ধার করে। লাইক-ফর-লাইক বোর্ড প্রতিস্থাপনের জন্য কোন PMC প্রোগ্রাম পরিবর্তনের প্রয়োজন নেই।

প্রশ্ন 4: একটি CNC সিস্টেমে কতগুলি A350-2002 (A20B-2002) বোর্ড সংযুক্ত করা যেতে পারে?

I/O লিঙ্ক একটি ডেইজি-চেইন কনফিগারেশনে একাধিক স্লেভ নোড সমর্থন করে। নোডের সর্বাধিক সংখ্যা CNC এর I/O লিঙ্ক ক্ষমতার উপর নির্ভর করে — প্রতিটি নোড একটি নির্দিষ্ট সংখ্যক I/O লিঙ্ক ঠিকানা দখল করে। বেশিরভাগ i-সিরিজ CNC সিস্টেমের জন্য, I/O লিঙ্কটি মেশিন I/O, পাওয়ার ম্যাগনেটিক্স ক্যাবিনেট এবং অন্যান্য পেরিফেরাল ইন্টারফেসের জন্য I/O ইউনিটের পাশাপাশি একাধিক অপারেটর প্যানেল বোর্ডগুলিকে মিটমাট করার জন্য যথেষ্ট নোড সমর্থন করে।

প্রশ্ন 5: A350-2002-T324 প্রতিস্থাপন করার জন্য কি কোনো I/O লিঙ্ক ঠিকানা পুনর্বিন্যাসের প্রয়োজন হয়?

শুধুমাত্র যদি প্রতিস্থাপন বোর্ড ব্যর্থ বোর্ডের চেয়ে ভিন্ন I/O লিঙ্ক নোড ঠিকানা দিয়ে কনফিগার করা হয়। একই ঠিকানায় একটি অভিন্নভাবে কনফিগার করা বোর্ডের সাথে স্ট্যান্ডার্ড প্রতিস্থাপনের জন্য কোনও পুনর্বিন্যাস করার প্রয়োজন নেই — বোর্ড চালিত হওয়ার পরে PMC স্বয়ংক্রিয়ভাবে যোগাযোগ পুনরায় শুরু করে। যদি প্রতিস্থাপন বোর্ডের একটি ভিন্ন ঠিকানা কনফিগারেশন থাকে, তাহলে CNC-এর I/O লিঙ্ক প্যারামিটার সেটিংস মেলে আপডেট করতে হবে। প্রতিস্থাপন ফিট করার আগে মেশিনের বৈদ্যুতিক ডকুমেন্টেশন থেকে ঠিকানা কনফিগারেশন যাচাই করুন।
