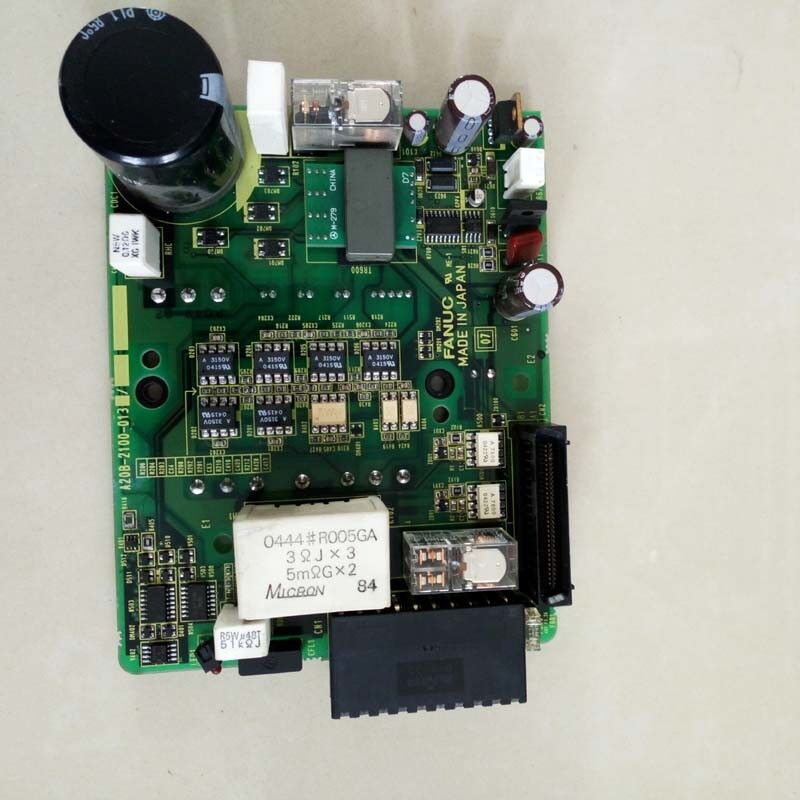

Fanuc সার্ভো কার্ড A20B-2100-0133 বা A20B21000133/05B - ব্যবহৃত এবং নতুন

A20B-2100-0133∙ FANUC A20B-2100 সিরিজ ড্রাইভ পিসিবি ∙ সিএনসি সার্ভো এবং স্পিন্ডল ড্রাইভ সিস্টেম / প্রতিস্থাপন খুচরা অংশ

A20B-2100 ড্রাইভ ফোকাস PCBs একটি পরিবার

A20B-2100 সিরিজটি FANUC এর সার্ভো এম্প্লিফায়ার মডিউল, স্পিন্ডল এম্প্লিফায়ার মডিউল এবং পাওয়ার সাপ্লাই মডিউলগুলির মধ্যে স্থাপন করা মুদ্রিত সার্কিট বোর্ডগুলির একটি পরিসীমা জুড়ে রয়েছে।A20B-2101 সিরিজের বিপরীতে যা কন্ট্রোল লজিক বোর্ডের উপর ফোকাস করে, A20B-2100 সিরিজ এছাড়াও পাওয়ার স্টেজ PCBs ¢ বোর্ডগুলিকে কভার করে যা উচ্চ-বর্তমান সুইচিং ডিভাইস এবং DC বাস হার্ডওয়্যারের খুব কাছাকাছি কাজ করে।

এই সিরিজের মূল প্রতিনিধিরা কার্যকারিতা পরিসীমা চিত্রিত করেঃ

• এসভিএম সার্ভো ড্রাইভ পিসিবি:এফএসএসবি ইন্টারফেস সার্ভো এম্প্লিফায়ার মডিউলগুলির জন্য বোর্ড, যার মধ্যে A20B-2100-0251 এবং A20B-2100-0260 শ্রেণি দুটি অক্ষ এবং তিন অক্ষের এসভিএম কনফিগারেশনের জন্য।
• পাওয়ার সাপ্লাই মডিউল পিসিবি:যার মধ্যে A20B-2100-0390 এবং A20B-2100-0391 শ্রেণীর মডিউল রয়েছে যা 5.5kW থেকে 100kW পর্যন্ত ক্ষমতা সরবরাহ করে।
• স্পিন্ডল ড্রাইভ কন্ট্রোল বোর্ড:এফ-আই এসপিএমসি স্পিন্ডল মডিউল নিয়ন্ত্রণের জন্য A20B-2100-0800 শ্রেণি সহ।

A20B-2100-0133 এই সিরিজের মধ্যে একটি নির্দিষ্ট বোর্ড, যা এটি ডিজাইন এবং উত্পাদিত হয়েছে তার ড্রাইভ ফাংশন পরিবেশন করে।

পণ্য সম্পর্কিত মূল তথ্য

ড্রাইভ পিসিবি ∙ লজিক এবং পাওয়ারের মধ্যে ওয়ার্কিং স্তর

FANUC সার্ভো বা স্পিন্ডল এম্প্লিফায়ার মডিউলে, পিসিবি স্ট্যাক বিভিন্ন স্তরে স্বতন্ত্র ফাংশন সম্পাদন করে। A20B-2100 সিরিজ একটি সমালোচনামূলক মধ্যবর্তী স্তর দখল করেঃ

কন্ট্রোল বোর্ড (A20B-2101 সিরিজ):সিএনসি থেকে অক্ষ কমান্ড গ্রহণ করুন, বর্তমান নিয়ন্ত্রণ অ্যালগরিদম চালান, এবং আউটপুট গেট সংকেত। এই বোর্ডগুলি ডিজিটাল সংকেত এবং অপেক্ষাকৃত কম শক্তি পরিচালনা করে।

ড্রাইভ/পাওয়ার বোর্ড (A20B-2100 সিরিজ):কন্ট্রোল বোর্ড এবং উচ্চ-বর্তমান IGBT সুইচিং ডিভাইসগুলির মধ্যে ইন্টারফেস। এই বোর্ডগুলি পাওয়ার ট্রানজিস্টরগুলিতে গেট ড্রাইভ সংকেত বহন করে, বর্তমান সেন্সর থেকে বর্তমান ফিডব্যাক সংকেত পরিচালনা করে,হার্ডওয়্যার স্তরের সুরক্ষা ভ্রমণ বাস্তবায়ন, এবং কিছু ভেরিয়েন্টে সক্রিয় শক্তি রূপান্তর ফাংশন পরিচালনা করে।

A20B-2100-0133 এই ড্রাইভ বোর্ডের স্তরে কাজ করে, নিয়ন্ত্রণ বোর্ডের কমান্ডগুলি সঠিক গেট টাইমিংয়ে অনুবাদ করে যা পাওয়ার ডিভাইসগুলি নিয়ন্ত্রিত মোটর বর্তমান উত্পাদন করতে প্রয়োজন।

অ্যাপ্লিকেশন দৃশ্যকল্প

ড্রাইভ মডিউল পাওয়ার বোর্ড ত্রুটিঃএকটি সার্ভো বা স্পিন্ডল মডিউল একটি overcurrent এলার্ম যে ড্রাইভ সক্রিয় করার অবিলম্বে প্রদর্শিত বিকাশ. যে মুহুর্তে মোটর সার্কিট বর্তমান নিয়ন্ত্রণ বোর্ড গেট সংকেত পাঠানো হয় নিশ্চিত করে,কিন্তু আউটপুট ভুল. A20B-2100-0133 ড্রাইভ বোর্ড ত্রুটি হিসাবে চিহ্নিত করা হয়. বোর্ড প্রতিস্থাপন সঠিক আউটপুট আচরণ পুনরুদ্ধার.

প্ল্যান করা ড্রাইভ রক্ষণাবেক্ষণঃঅ্যালফা-আই ড্রাইভ মডিউলগুলির একটি সুনির্দিষ্ট মেরামত পরিচালনা করে এমন একটি সুবিধা একটি ড্রাইভ পিসিবি রিফ্রেশ প্রোগ্রামের অংশ হিসাবে A20B-2100-0133 প্রতিস্থাপন করে,বয়সজনিত ব্যর্থতার আগে বোর্ডের সেবা জীবন পুনরায় চালু করা.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A20B-2100-0133 বা কন্ট্রোল বোর্ড (A20B-2101 সিরিজ) ব্যর্থ হয়েছে কিনা তা আমি কীভাবে নির্ধারণ করব?

একটি ব্যর্থ A20B-2100 ড্রাইভ বোর্ড সাধারণত পাওয়ার আউটপুট লক্ষণগুলিকে কারণ করে overover current, asymmetric output, বা হার্ডওয়্যার সুরক্ষা ভ্রমণ।একটি ব্যর্থ A20B-2101 কন্ট্রোল বোর্ড সাধারণত যোগাযোগ বা যৌক্তিক উপসর্গ সৃষ্টি করে, ড্রাইভ আউটপুট ত্রুটি ছাড়া প্রস্তুতি পৌঁছানোর ব্যর্থ, বা কমান্ডের অনিয়মিত প্রতিক্রিয়া।ফল্ট লক্ষণগুলি প্রথমে আউটপুট স্টেজকে নির্দেশ করে especially বিশেষত অ্যালার্ম যা লোডের অধীনে সক্রিয় হয় তবে কম বর্তমান পরীক্ষার সময় নয় A20B-2100-0133 এর দিকে নির্দেশ করে.

প্রশ্ন ২ঃ A20B-2100-0133 প্রতিস্থাপনের জন্য সার্ভো পরামিতি পরিবর্তন প্রয়োজন?

না. সার্ভো এবং স্পিন্ডল পরামিতিগুলি সিএনসির প্রধান পরামিতি মেমরিতে রাখা হয়, ড্রাইভ পিসিবিগুলিতে নয়। A20B-2100-0133 প্রতিস্থাপন কোনও সিএনসি পরামিতি পরিবর্তন করে না।সিস্টেমটি ইনস্টল এবং পাওয়ার করার পরে, ড্রাইভটি সিএনসির সাথে স্বাভাবিক যোগাযোগ পুনরুদ্ধার করবে এবং বিদ্যমান প্যারামিটার সেটের অধীনে অপারেশন পুনরায় শুরু করবে। সম্পূর্ণ উত্পাদনে ফিরে আসার আগে কম গতিতে যাচাই করুন।

প্রশ্ন 3: A20B-2100-0133 কি নির্দিষ্ট ড্রাইভ মডিউল বর্তমান রেটিংগুলির সাথে সামঞ্জস্যপূর্ণ বা এটি একটি পরিসীমা জুড়ে ব্যবহৃত হয়?

A20B-2100 সিরিজের ড্রাইভ পিসিবিগুলি প্রায়শই একটি মডিউল পরিবারের মধ্যে বর্তমানের রেটিংগুলির একটি পরিসরের জন্য সাধারণ হয়। পাওয়ার ডিভাইসগুলি বর্তমান রেটিংয়ের সাথে পরিবর্তিত হয়,কিন্তু কন্ট্রোল এবং ড্রাইভ বোর্ড যুক্তি পরিসীমা জুড়ে একই থাকে. A20B-2100-0133 ইনস্টল করা মডিউলের রেটিং কভার করে কিনা তা যাচাই করার জন্য অর্ডার করার আগে ড্রাইভ নামপ্লেট থেকে নির্দিষ্ট মডিউল মডেলটি নিশ্চিত করুন এবং খুচরা যন্ত্রাংশের তালিকার সাথে ক্রস-রেফারেন্স করুন।

প্রশ্ন 4: ড্রাইভ মডিউলের ভিতরে A20B-2100-0133 অ্যাক্সেস করার আগে কোন নিরাপত্তা ব্যবস্থা প্রয়োগ করা হয়?

ড্রাইভ মডিউলের ডিসি বাসটি নেটওয়ার্ক পাওয়ার বন্ধ করার পরে বিপজ্জনক ভোল্টেজ ধরে রাখে। Allow the capacitor discharge time specified in the FANUC maintenance manual for the applicable module — or confirm with a calibrated DC voltmeter that the bus is below the safe threshold — before opening the module housing. A20B-2100-0133 স্বাভাবিক পরিষেবাতে বাস ভোল্টেজ স্তরে কাজ করে; বাসটি সম্পূর্ণরূপে নিষ্কাশন করা নিশ্চিত করা একটি অনিবার্য নিরাপত্তা প্রয়োজনীয়তা।

প্রশ্নঃ A20B-2100-0133 প্রতিস্থাপনের পরিবর্তে মেরামত করা যেতে পারে?

FANUC ড্রাইভ PCB এর উপাদান স্তরের মেরামত বিশেষজ্ঞ সার্ভিস সেন্টার দ্বারা দেওয়া হয়। A20B-2100 ড্রাইভ বোর্ড পরিবারের জন্য,মেরামত প্রযুক্তিগতভাবে সম্ভব যখন ব্যর্থতা বিচ্ছিন্ন উপাদান যেমন গেট ড্রাইভার আইসি জড়িতউৎপাদন-সমালোচনামূলক মেশিনগুলির জন্য যেখানে টার্নআরাউন্ড সময় সমালোচনামূলক,A20B-2100-0133 দিয়ে বোর্ড-টু-বোর্ড প্রতিস্থাপন সাধারণত মেরামতের চেয়ে দ্রুতআবেদনকারীর তাৎক্ষণিকতা এবং বাজেটের উপর নির্ভর করে উভয় বিকল্পই বৈধ।
